Sigorta ve Röle Şeması – Lexus ES 300

Üretim yılına göre araçlar:

2001, 2002, 2003, 2004, 2005, 2006.

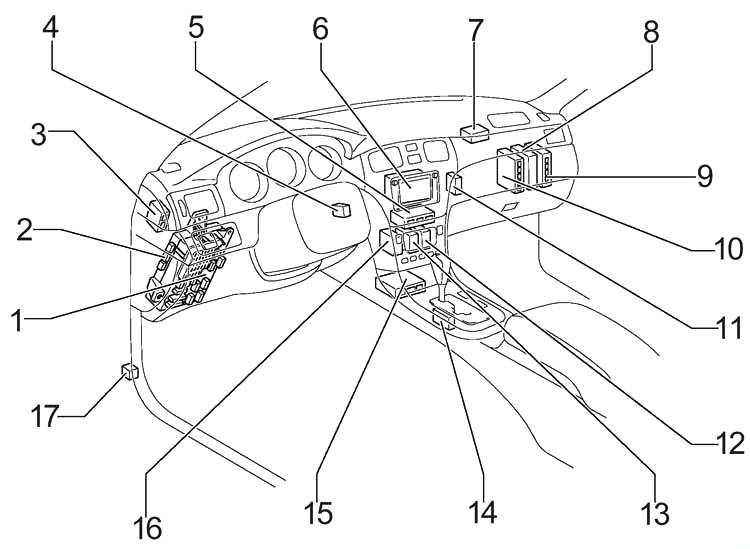

Kabin

1. Sigorta kutusu
2. Gövde ECU
3. Emme ECU
4. Anahtar transponder amplifikatörü
5. İklim kontrol ünitesi
6. Radyo ve ekranlı oynatıcı
7. Güvenlik ECU
8. Stereo amplifikatör (MARK LEVINSON hariç)
9. Tork kontrol ECU
10. Motor kontrol modülü
11. Yolcu tarafı J/B
12. Ayna hafıza ECU
13. Ön far seviyesi kontrol ECU
14. Vites kilidi kontrol ECU
15. Hava yastığı sensör modülü
16. Silecek rölesi
17. Sinyal rölesi

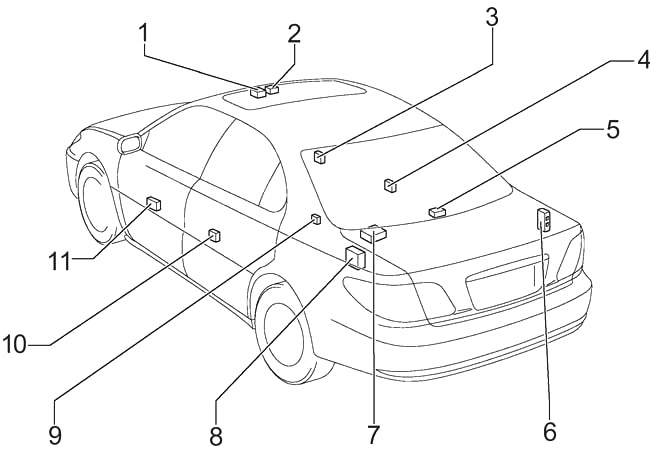

1. J/B kaplaması
2. Açılır tavan kontrol ECU ve motoru
3. Ön yolcu kapısı ECU
4. Arka sağ kapı ECU
5. Arka güneşlik kontrol rölesi
6. Stereo amplifikatör (MARK LEVINSON)
7. Navigasyon ECU
8. Telefon
9. Işık arıza sensörü
10. Arka sol kapı ECU
11. Sürücü kapısı kontrolü

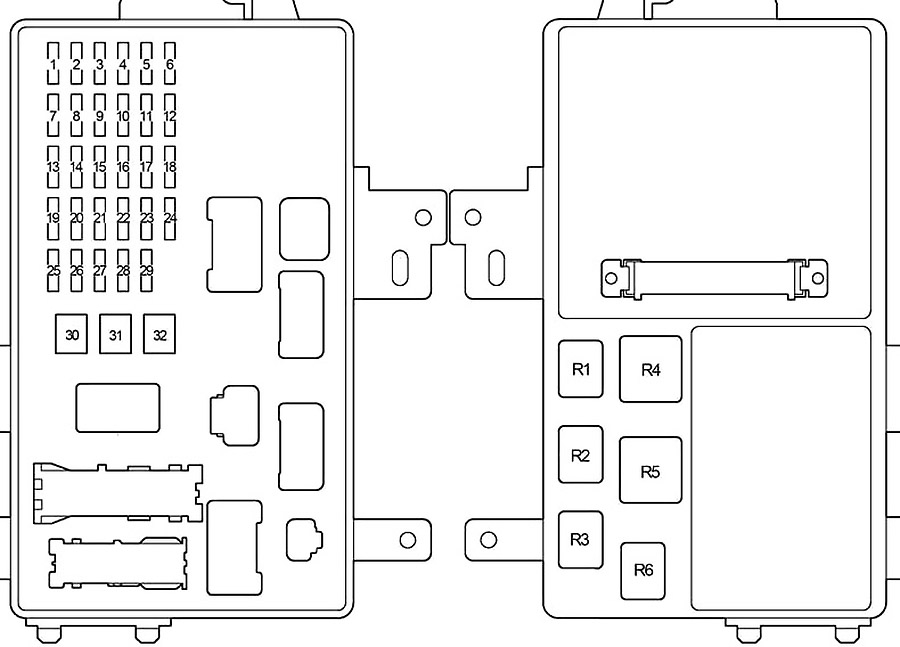

Gösterge paneli sigorta kutusu şeması

Sigorta kutusu direksiyon kolonunun solundaki kapak arkasındadır.

Numara	Ampere [A]	Açıklama
1	10	Çoklu iletişim sistemi (elektrikli kapı kilidi, güvenlik sistemi, otomatik kapı kilidi, otomatik aydınlatma kontrol sistemi, farların gecikmeli kapanma sistemi, arka lambaların otomatik devre dışı bırakma sistemi, aydınlatmalı giriş sistemi, gündüz farları sistemi, kablosuz uzaktan kumanda sistemi) iklimlendirme sistemi, modüle edilmiş elektronik süspansiyon, sürücü pozisyon hafıza sistemi, ön yolcu koltuğu pozisyon hafıza sistemi
2	7,5	Ateşleme anahtarı aydınlatması, iç aydınlatma, kişisel aydınlatma, ayak aydınlatması, kapı tavan aydınlatması, bagaj aydınlatması, boş alan aydınlatması, garaj kapısı açma mekanizması, saat, dış sıcaklık göstergesi, çok fonksiyonlu ekran
3	15	Ateşleyici
4	5	Elektrikli yan aynalar, saat, çok fonksiyonlu ekran, sürücü pozisyon hafıza sistemi, ön yolcu koltuğu pozisyon hafıza sistemi
Reklam
5	10	Ses sistemi, navigasyon sistemi
6	15	Güç prizi
7	20	Ses sistemi, navigasyon sistemi
8	10	Göstergeler ve ölçüm cihazları, saat, dış sıcaklık göstergesi, çok fonksiyonlu ekran, vites kilidi sistemi
9	10	SRS hava yastığı sistemi, elektrikli camlar, anti-blokaj sistemi, modüle edilmiş elektronik süspansiyon, sürücü pozisyon hafıza sistemi, ön yolcu koltuğu pozisyon hafıza sistemi
10	25	Silecekler
11	10	İklimlendirme sistemi
12	10	Dış ayna buharlama
13	5	Başlatma sistemi
14	15	Ön sis farları
15	15	Arka güneşlik
16	10	Otomatik karartma özelliğine sahip ayna, pusula, geri vites lambaları, otomatik aydınlatma kontrol sistemi, otomatik far seviyelendirme sistemi, cruise control, emniyet kemeri uyarı lambası
17	10	Eldiven kutusu aydınlatması, konsol aydınlatması, saat, dış sıcaklık göstergesi, çok fonksiyonlu ekran, gösterge paneli aydınlatması, gösterge tablosu aydınlatması
18	10	Arka lambalar, park lambaları, plaka lambaları
19	20	Arka yolcu elektrikli cam (sol taraf)
20	20	Ön yolcu kapısı kilidi, ön yolcu elektrikli camı
21	7,5	Araç teşhis sistemi
22	20	Koltuklar için fanlar/ısıtıcılar
23	15	Ön far yıkayıcı
24	10	Elektrikli soğutma fanları
Reklam
25	15	Fren lambaları, yüksek fren lambası
26	5	Yakıt deposu kapak açma
27	25	Çoklu iletişim sistemi (elektrikli kilitler, otomatik kapı kilidi sistemi, kablosuz uzaktan kumanda sistemi)
28	25	Ses sistemi
29	20	Arka yolcu elektrikli cam (sağ taraf)
30	30	Elektrikli koltuklar, sürücü pozisyon hafıza sistemi, ön yolcu koltuğu pozisyon hafıza sistemi
31	30	Sürücü kapısı kilidi, sürücü elektrikli camı, elektrikli tavan
32	40	Arka cam buharlama
Röle
R1	Sis farları
R2	Arka lambalar
R3	Aksesuar rölesi
R4	Arka cam buharlama
R5	Ateşleme (IG1)
R6	Kullanılmıyor
Reklam

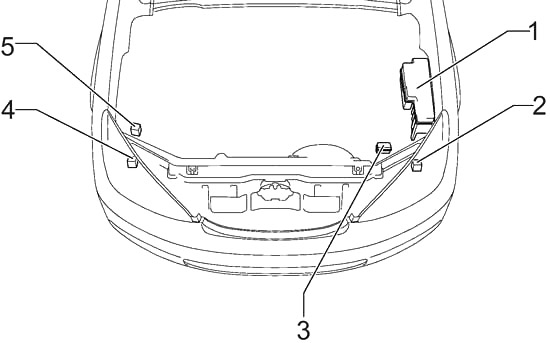

Motor

1. Sigorta kutusu
2. Sol far kontrolü
3. ABS röle kutusu
4. Sağ far kontrol ECU
5. Aktüatörlü tork kontrol ECU

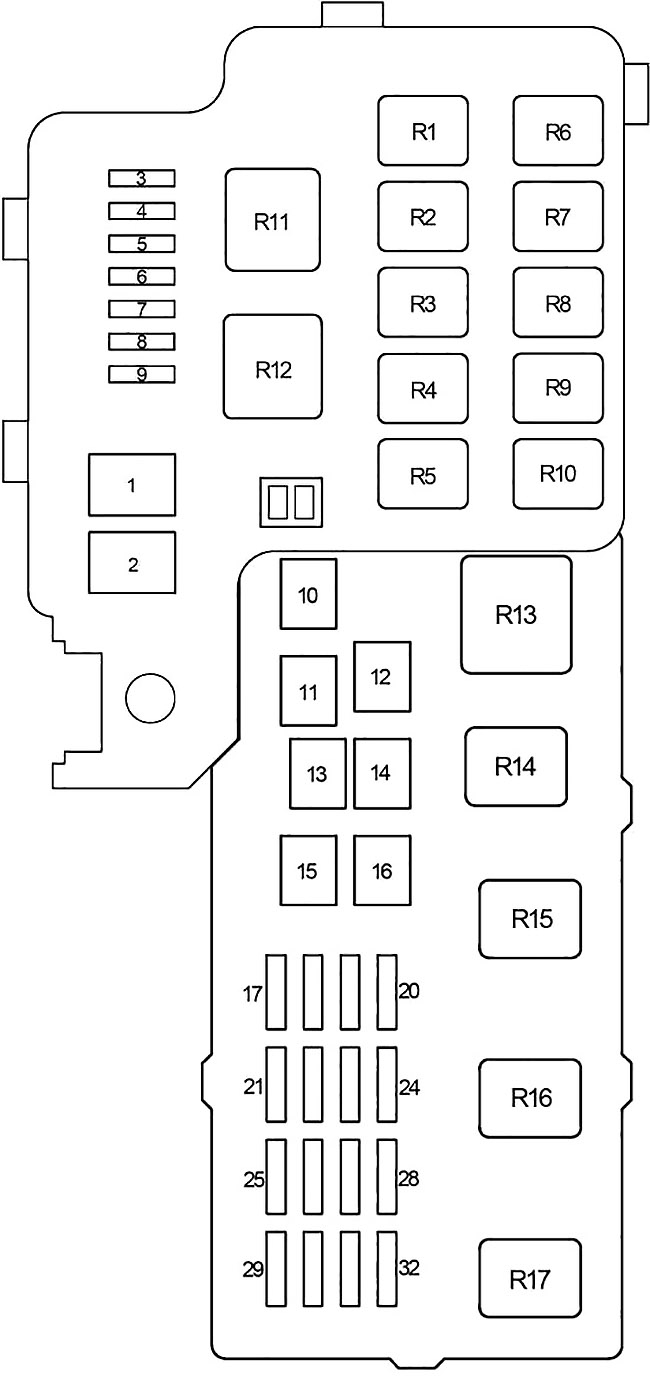

Motor bölmesi sigorta kutusu şeması

Numara	Ampere [A]	Açıklama
1	120	“DEF”, “PWR №1”, “PWR №2”, “PWR №3”, “PWR №4”, “STOP”, “PORTA №2”, “OBD”, “ Koltuk PWR ”, “YAKIT AÇIK”, “SİS”, “AMP”, “PANELLER”, “KÜTÜK”, “AM1”, “CIG”, “GÜÇ NOKTASI”, “RAD №2”, “ECU-ACC”, “GÖSTERGE1”, “GAUGE2” sigortaları, “ECU-IG”, “SİLECEK”, “SPREY”, “HTR (10 A)”, “ koltuk HTR” ve “GÜNEŞLIK”
2	60	2002-2003: “RDI FAN”, “ABS №2”, “ABS №3”, “CDS”, “HTR (50 A)” ve “ADJ PDL” sigortalarındaki tüm elemanlar ve anti-blokaj sistemi, araç stabilite kontrol sistemi, tork kontrol sistemi, fren destek sistemi
	50	2003-2006: “RDI FAN”, “ABS №2”, “ABS №3”, “CDS”, “HTR (50 A)” ve “ADJ PDL” sigortalarındaki tüm elemanlar ve anti-blokaj sistemi, araç stabilite kontrol sistemi, tork kontrol sistemi, fren destek sistemi
3	15	Sol far (düşük) ve ön sis farları
4	15	Sağ far (düşük)
5	5	Gündüz farları sistemi
6	10	İklimlendirme sistemi
7	–	Kullanılmıyor
8	–	Kullanılmıyor
9	–	Kullanılmıyor
10	40	“HEAD LH LWR”, “HEAD RH LWR”, “HEAD LH UPR”, “HEAD RH UPR” ve “DRL” sigortalarındaki tüm elemanlar
11	40	Anti-blokaj sistemi, araç stabilite kontrol sistemi, tork kontrol sistemi, fren destek sistemi
12	30	Elektrikli soğutma fanı
13	30	Elektrikli soğutma fanı
14	50	İklimlendirme sistemi
15	30	Güç ayar pedalları
16	40	2002-2003: Anti-blokaj sistemi, araç stabilite kontrol sistemi, tork kontrol sistemi, fren destek sistemi
	30	2003-2006: Anti-blokaj sistemi, araç stabilite kontrol sistemi, tork kontrol sistemi, fren destek sistemi
17	30	“IGN” ve “IG2” sigortalarındaki tüm elemanlar ve başlatma sistemi
18	10	Sol far (yüksek far)
19	10	Sağ far (yüksek far)
Reklam
20	5	Başlatma sistemi
21	5	Hiçbir devre
22	5	Şarj sistemi
23	15	Başlatma sistemi
24	10	Çok noktalı/sıralı enjeksiyon sistemi, SRS hava yastığı sistemi, emniyet kemeri gergileri, cruise control
25	25	Çoklu iletişim sistemi (elektrikli kilitler, otomatik kapı kilidi sistemi, kablosuz uzaktan kumanda sistemi)
26	20	Çok noktalı/sıralı enjeksiyon sistemi
27	10	Korna
28	30	“ECU-B”, “RAD №1” ve “DOME” sigortalarındaki tüm elemanlar
29	25	Çok noktalı/sıralı enjeksiyon sistemi
30	–	Kullanılmıyor
31	10	Çok noktalı/sıralı enjeksiyon sistemi
32	15	Acil durum lambaları
Röle
R1	Kullanılmıyor
R2	Kullanılmıyor
R3	Gündüz farları sistemi (№2)
R4	Gündüz farları sistemi (№3)
R5	Elektrikli soğutma fanı (№2)
R6	Gündüz farları sistemi (№4)
R7	Kullanılmıyor
R8	Elektrikli soğutma fanı (№3)
R9	Manyetik kavrama (A/C)
R10	Motor kontrolü (hava-yakıt oranı sensörü)
R11	İklimlendirme sistemi (ısıtma)
R12	Başlatma
R13	Far
R14	Elektrikli soğutma fanı (№1)
R15	Devre açma rölesi (C/OPN)
R16	Korna
Reklam
R17	Motor kontrol modülü (EFI)

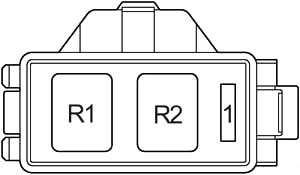

ABS Röle Kutusu

Numara	Ampere [A]	Açıklama
1	7,5	Fren anti-blokaj sistemi, araç stabilite kontrol sistemi, tork kontrol sistemi, fren destek sistemi
Röle
R1	ABS MTR
R2	ABS KESİNTİ
