Sigorta ve Röle Şeması – Lexus IS 300

Yeni araçları kapsar:

2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

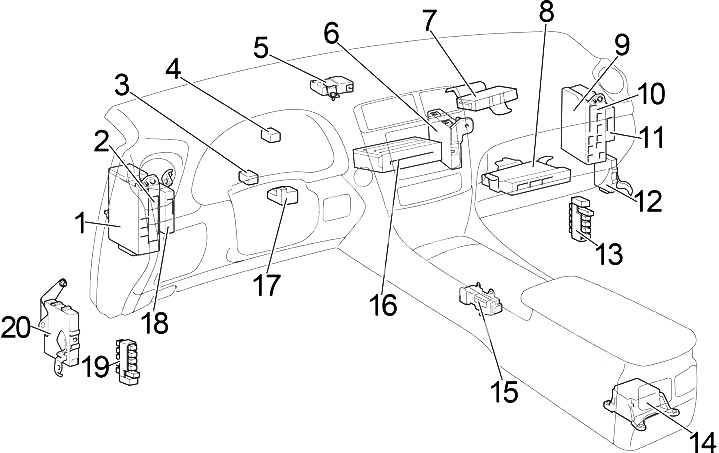

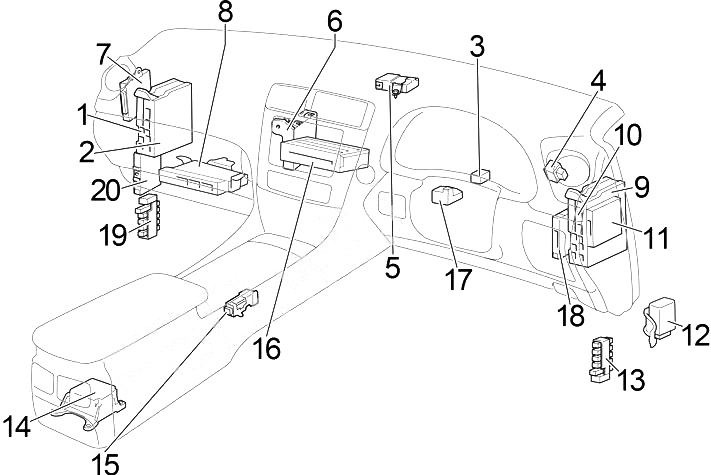

Yolcu Kabini

Sol direksiyon

Sağ direksiyon

1. Sigorta kutusu (sol)
2. Gövde ECU’su (sol)
3. Eğim ve teleskopik ECU
4. Sinyal göstergesini aktif et
5. Kimlik kodu alanı
6. Klima amplifikatörü
7. Güç kaynağı kontrol ECU’su
8. Kayma kontrol ECU’su
9. Sigorta kutusu (sağ)
10. Gövde ECU’su (RH)
11. Kapı ECU’su
12. Merkezi kilit ECU’su
13. Bağlantı konnektörü
14. Hava yastığı sensör montaj merkezi
15. Vites kilidi kontrol ECU’su
16. Multimedya navigasyon modülü
17. Direksiyon kilidi ECU’su
18. Mesafe kontrol ECU’su
19. Bağlantı konnektörü
20. Dönüş lambası ECU’su

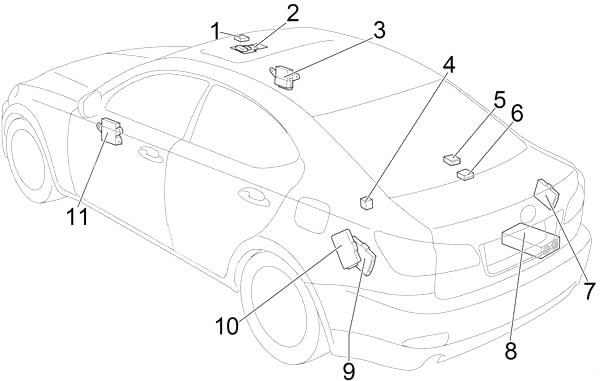

1. Açılır tavan ECU’su
2. Hava bağlantı kilidi
3. Dış ayna kontrol ECU’su (sağ)
4. Ayna ısıtma rölesi
5. Kapı kontrol alıcısı
6. Arka güneşlik rölesi
7. ECU sertifikası
8. Stereo amplifikatörü
9. Emniyet kemeri kontrol ECU’su
10. Kontrol ECU’su uyarısı
11. Dış ayna kontrol ECU’su (sol)

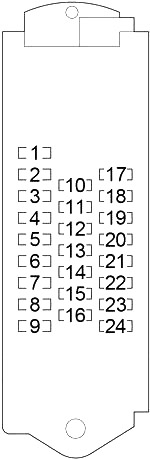

Yolcu Kabini Sigorta Kutusu No. 1 (sol)

Sigorta kutusu, sol taraftaki gösterge panelinin altında bulunmaktadır. Sigortalara erişmek için kapağı çıkarın.



Numara	Ampere [A]	Açıklama
1	30	Elektrikli koltuk
2	7,5	İklim sistemi
3	15	Dış dikiz aynası buharlama
4	10	Ekran
Reklam
5	–	–
6	10	Yakıt kapak açma
7	7,5
8	30	Çarpışma öncesi emniyet kemeri
9	25	Elektrikli tavan
10	10	Arka lambalar, plaka aydınlatması, park lambaları
11	–	–
12	7,5	Işık anahtarı, iklim sistemi, ekran
13	7,5	Arka dur ışığı
14	10	Cruise control, iklim sistemi, direksiyon yardımı, yağmur sensörü, kör nokta ayna, vites kilidi sistemi, tavan, lastik basıncı uyarı sistemi
15	–	–
16	15	Koltuk ısıtıcıları ve fanlar
17	20	Elektrikli pencereler
18	20	Elektrikli pencereler, dış dikiz aynası
19	7,5	Akıllı erişim sistemi, başlatma düğmesi ile
20	–	–
21	7,5	Far otomatik seviyeleme sistemi
22	10	Şarj sistemi, far temizleme, arka cam buharlama, elektrikli fanlar, acil durum göstergeleri, yön göstergeleri, geri vites lambaları, dur lambaları, ısıtmalı aynalar, güneşlik, emniyet kemerleri, park yardımı sistemi, cruise control, iklim sistemi, PTC ısıtıcı, manuel şanzıman, ön silecek buharlama
23	–	–
24	30	Silecekler
Reklam

Yolcu Kabini Sigorta Kutusu No. 2 (sağ)

Sigorta kutusu, sağ taraftaki gösterge panelinin altında bulunmaktadır. Sigortalara erişmek için kapağı çıkarın.



Numara	Ampere [A]	Açıklama
1	30	Elektrikli koltuk
2	15	Merkezi kilit
3	7,5	Dahili teşhis sistemi
4	7,5	Dur ışıkları, çok noktalı/ardışık enjeksiyon sistemi, VDIM, vites kilidi sistemi, yüksek dur ışığı
5	–	–
6	20	Elektrikli ve teleskopik direksiyon
7	–	–
8	10	Ses sistemi
9	–	–
10	7,5	Kilometre sayacı
11	10	SRS hava yastığı sistemi, Lexus bağlantı sistemi, cruise control, direksiyon kilidi, yakıt sistemi, dur lambaları
12	7,5	Lexus bağlantı sistemi, saat, iklim sistemi, ses, ekran, dış dikiz aynaları, akıllı erişim sistemi, park yardımı monitörü Lexus, çekmece aydınlatması, konsol aydınlatması, çoklu iletişim sistemi, ekran, akıllı erişim sistemi
13	–	–
14	15	Ateşleyici
Reklam
15	15	Döküm
16	–	–
17	20	Elektrikli pencereler
18	20	Elektrikli pencereler, dış dikiz aynaları
19	15	Akıllı erişim sistemi, başlatma düğmesi ile
20	7,5	Emniyet kemerleri, park yardımı sistemi, otomatik şanzıman, koltuk ısıtma ve fan, silecek buharlama
21	15	Koltuk ısıtıcıları ve fanlar
22	10	Elektrikli koltuklar, akıllı erişim sistemi, AWD sistemi, dış dikiz aynaları, VDIM, VSC, iklim sistemi, çarpışma öncesi emniyet kemeri, elektrikli ve teleskopik direksiyon, elektrikli pencereler, navigasyon sistemi
23	–	–
24	–	–



Motor

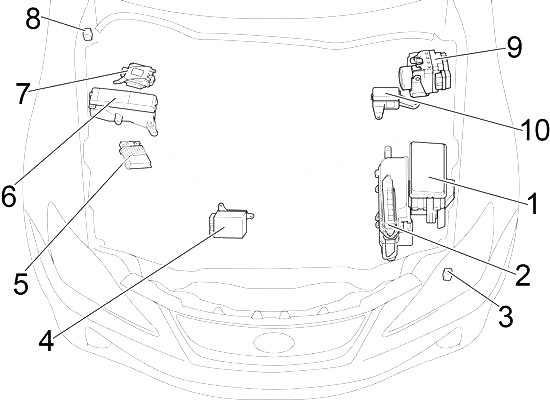

Sol direksiyon

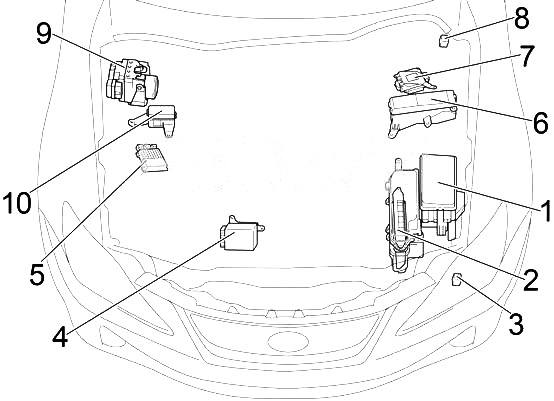

Sağ direksiyon

1. Sigorta kutusu 1
2. Motor ECU’su
3. Far temizleme kontrol rölesi
4. Benzin:  enjektör kontrolörü (EDU)
5. Dizel:  enjektör kontrolörü (EDU)
6. Sigorta kutusu 2
7. Direksiyon ECU’su
8. Isıtıcı bujileri rölesi
9. Kayma kontrol ECU’su ile aktüatör
10. Röle kutusu

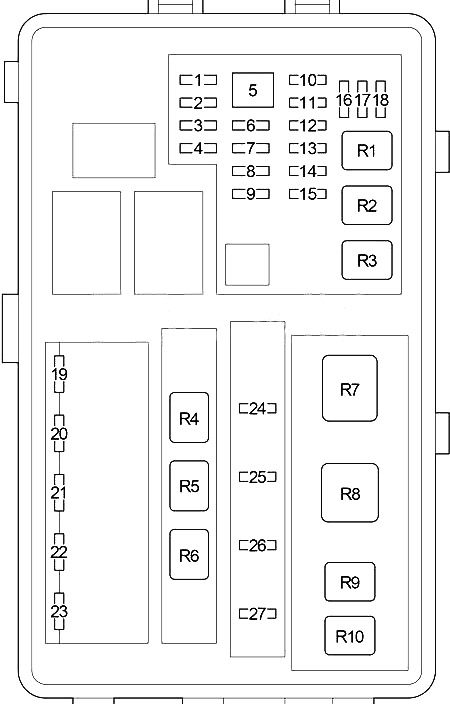

Motor Sigorta Kutusu 1

Kapağı çıkarmak için sekmeleri bastırın.



Numara	Ampere [A]	Açıklama
1	10	Ateşleme sistemi
2	10	Yakıt sistemi, egzoz sistemi
3	15	Farlar (sağ)
4	15	Farlar (sol)
5	30	Far temizleme
6	–	–
7	7,5	İklim sistemi
8	25	Ön silecek buharlama
9	30	Ön farlar, park lambaları, ön cam yıkayıcı
10	25	Farlar, kornalar
11	15	Egzoz sistemi
Reklam
12	10	Çok noktalı/ardışık enjeksiyon sistemi
13	7,5	Şarj sistemi
14	10	TEL
15	25	Direksiyon kilidi
16	–	–
17	–	–
18	–	–
19	20	Farlar için yüksek ışıklar
	15	Farlar için yüksek ışıklar
20	10	Korna
21	20	Ön cam yıkayıcı
22	10	Park lambaları
23	15	Buzlu hava farları
24	–	–
25	25	Yakıt sistemi
26	25	Çok noktalı/ardışık enjeksiyon sistemi
27	20	Çok noktalı/ardışık enjeksiyon sistemi
Röle
R1	Klimanın kompresör debriyajı (A/C COMP)
R2	Soğutma elektrikli fanı (FAN №1)
R3	Hava akışı sensörü (A/F)
R4	Ateşleme (IG 2)
R5	Marş (ST CUT)
R6	Soğutma elektrikli fanı (FAN №3)
R7	Yakıt pompası (F/PMP)
R8	Aydınlatma (PANEL)
R9	Fren lambası (BRK-LP)
R10	Soğutma elektrikli fanı (FAN №2)

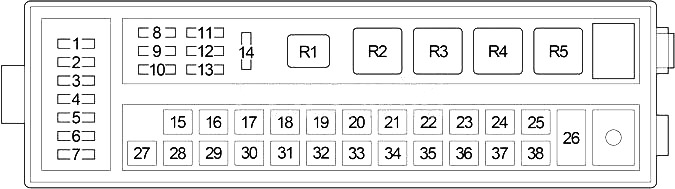

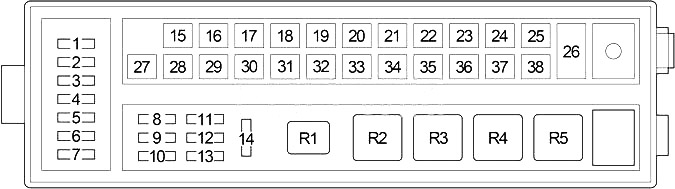

Motor Sigorta Kutusu 2

Kapağı çıkarmak için sekmeleri bastırın.

Sol direksiyon

Sağ direksiyon

Numara	Ampere [A]	Açıklama
1	25	VDIM
Reklam
2	25	Elektrikli ısıtıcı
3	15	Acil durum lambaları, yön göstergeleri
4	20	Sigorta: “IG2”, “IGN”, “GÖSTERGE”
5	30	Ses sistemi
6	20	Sigorta: “KAPAK”, “MPX-B”
7	30	Ses sistemi
8	10	Farlar, ön buzul lambaları, park lambaları, plaka aydınlatması, ön cam yıkayıcı, kornalar, elektrikli kapı kilidi sistemi, elektrikli pencereler, elektrikli koltuklar, elektrikli eğim ve teleskopik direksiyon, kilometre sayacı, akıllı erişim sistemi, dış dikiz aynaları, iklim sistemi, güvenlik sistemi,
9	10	İç aydınlatma, kilometre sayacı
10	–	–
11	–	–
12	–	–
13	–	–
14	–	–
15	60	Direksiyon kilidi, egzoz sistemi, sigorta: “FR CTRL-B”, “ETCS”, “ALT-S”
16	80	Aydınlatma kontrol ünitesi
17	50	VSC, VDIM
18	30	Kapı kilidi sistemi, akıllı erişim sistemi
19	–	–
20	30	Farlar için düşük ışıklar
21	30	Akıllı erişim sistemi, başlatma düğmesi ile
22	30	Kapı kilidi beslemesi, sigorta: “GÜVENLİK”
23	60	Çok noktalı/ardışık enjeksiyon sistemi
24	80	Direksiyon yardımı
25	–	–
26	150	Sigorta: “LH J/B-AM”, “E/G-AM”, “GLW PLG2”, “ISITICI”, “VENTİLATÖR1”, “VENTİLATÖR2”, “BUHARLAYICI”, “ABS2”, “RH J/B- AM”, “GLW PLG1”, “LH J/BB”, “RH J/BB”
27	–	–
28	50	PTC ısıtıcı
29	80	Sigorta: “OBD”, “STOP SW”, “TI&TE”, “FR P/ Koltuk RH”, “RAD №3”, “ECU-IG RH”, “RH-IG”, “FR S/HTR RH”, “ACC”, “CIG”, “PWR OUTLET”
Reklam
30	30	VSC
31	50	Arka cam buharlama
32	40	Soğutma elektrikli fanları
33	40	Soğutma elektrikli fanları
34	50	İklim sistemi
35	50	PTC ısıtıcı
36	60	Far temizleyicileri, ön buzul lambaları, park lambaları, iklim sistemi
37	80	Sigorta: “S/ROOF”, “FR P/ Koltuk LH”, “TV №1”, “A/C”, “FUEL/OPEN”, “PSB”, “FR WIP”, “H-LP LVL”, “LH-IG”, “ECU-IG LH”, “PANEL”, “KÜTÜK”, “MİRR HTR”, “FR S/HTR LH”
38	–	–
Röle
R1	Marş
R2	Benzin: PTC ısıtıcı (GLW RLY1)
	Dizel: soğutma elektrikli fanı (FAN №1)
R3	Far (HEAD LP)
R4	Benzin: PTC ısıtıcı (GLW RLY2)
	Dizel: soğutma elektrikli fanı (FAN №3)
R5	Arka cam buharlama (DEFOG)

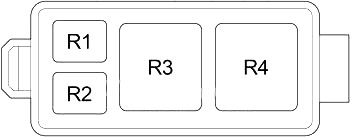

Röle Kutusu

Numara	Röle
R1	Antiblokaj sistemi (ABS MOTOR1)
R2	Antiblokaj sistemi (ABS SOL)
R3	Ön silecek buharlama (DEICER)
R4	Antiblokaj sistemi (ABS MOTOR2)
