Mazda CX-3 (2015-2022) – sigorta kutusu

Demir Emre

Bu makalede, Mazda CX-3 (2015-2022) sigorta kutusu diyagramlarını bulacak, aracın içindeki sigorta panellerinin konumları hakkında bilgi alacak ve her sigortanın atamasını (sigorta düzeni) öğreneceksiniz.

Sigorta ve Röle Şeması – Mazda CX-3

Üretim yılına dair:

2015.

Ateşleme (güç prizi) için sigorta kutusunda yolcu bölümünde 5 numaralı sigorta sorumludur.



Motor Bölümü

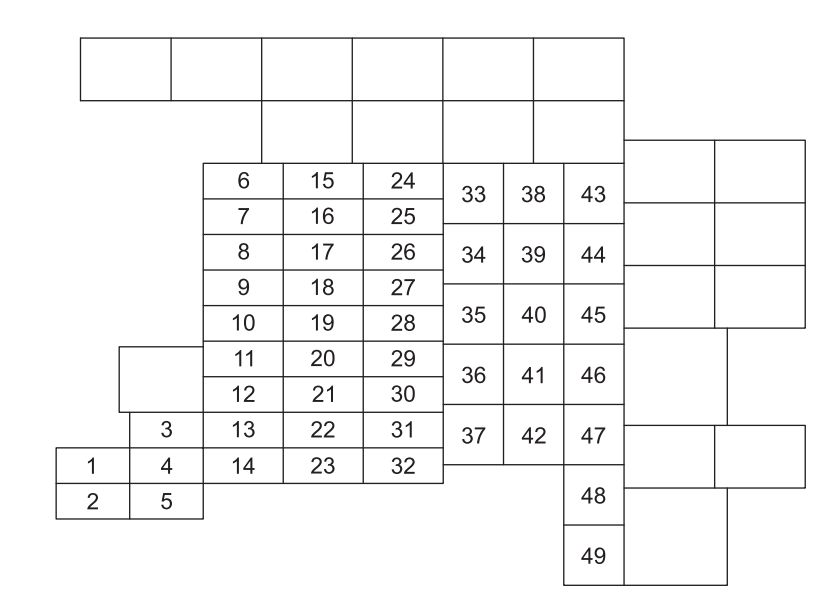

Mazda CX-3 (2015) - sigorta kutusu

Numara Amperaj [A] Açıklama
1 15 A Çeşitli devrelerin korunması için
2 7,5 A Motor kontrol sistemi
3 10 A Açılır tavan
4 15 A İç aydınlatma
Reklam
5 7,5 A Motor kontrol sistemi
6 15 A Ses sistemi
7 10 A Gösterge paneli
8 7,5 A Hava yastığı
9 7,5 A Gösterge seti (bazı modeller)
10 7,5 A Ses sistemi
11 15 A Motor kontrol sistemi
12 15 A Motor kontrol sistemi
13 15 A Motor kontrol sistemi
14 25 A Ses sistemi
15 7,5 A Klima (bazı modeller)
16 15 A Şanzıman kontrol sistemi (bazı modeller)
17 15 A Şanzıman kontrol sistemi (bazı modeller)
18 25 A Kapı elektrik kilitleri
19 20 A Far (sağ)
20 7,5 A Motor kontrol sistemi
21 20 A Arka lambalar;

Plaka lambası;

Konum lambaları.
22 — —
23 25 A İç aydınlatma
24 15 A Ön sis farları (bazı modeller)
Reklam
25 20 A Yıkayıcı (bazı modeller)
26 10 A Fren lambaları;

Arka sis lambası (bazı modeller).
27 15 A Korna
28 20 A Far (sol)
29 30 A ABS;

Dinamik denge kontrol sistemi (bazı modeller).
30 15 A Acil durum lambaları;

Sinyal lambaları.
31 15 A Yakıt sistemi (bazı modeller)
32 25 A —
33 20 A Ön silecek
34 50 A Çeşitli devrelerin korunması için
35 30 A —
36 30 A —
37 50 A ABS;

Dinamik denge kontrol sistemi (bazı modeller).
38 20 A Motor kontrol sistemi (bazı modeller)
39 — —
Reklam
40 30 A —
41 40 A Soğutma fanı (bazı modeller)
42 40 A Motor kontrol sistemi
43 60 A —
44 40 A Arka cam buğu giderici
45 30 A Çeşitli devrelerin korunması için
46 30 A Motor kontrol sistemi (bazı modeller)
47 40 A Klima
48 30 A Elektrikli pencereler
49 40 A —
Okumak  Mazda 3 BK (2003-2008) – sigorta kutusu

Yolcu Bölmesi

Sigorta kutusu aracın sol tarafında, gösterge panelinin altında, kapının yanında bulunmaktadır.

Mazda CX-3 (2018) - sigorta kutusu

Numara Amperaj [A] Açıklama
1 — —
2 — —
3 — —
4 — —
5 15 A Aksesuar prizleri
6 — —
7 7,5 A AT vites göstergesi (bazı modeller)
8 7,5 A Yan aynaların beslemesi
9 — —
10 25 A Elektrikli pencereler
11 15 A Arka cam sileceği ve yıkayıcı
Reklam
12 — —
13 — —
14 15 A Direksiyon kilidi
15 20 A Koltuk ısıtma (bazı modeller)
16 7,5 A Yan aynaların buğu giderici (bazı modeller)

Mazda CX-3 (2016) – sigorta şeması

Üretim yılı: 2017.

Mazda CX-3 (2016) için ateşleme sigortası (güç prizi) sol taraftaki sigorta panelinde 5 numaralı sigortadır.

Sigorta Kutusu (motor bölümü)

Mazda CX-3 – sigortalar – motor bölümü
Konum Açıklama Amper [A] Açıklama
1 C / U IG1 15 Çeşitli devrelerin korunması için
2 ENGINE IG1 7,5 Motor kontrol sistemi
3 SUNROOF 10 Açılır tavan *
4 INTERIOR 15 İç aydınlatma
5 ENG + B 7,5 Motor kontrol sistemi
6 AUDIO2 15 Ses sistemi
7 METER1 10 Gösterge paneli
8 SRS1 7,5 Hava yastığı
9 METER2 7,5 Gösterge paneli *
10 RADIO 7,5 Ses sistemi
11 ENGINE3 15 Motor kontrol sistemi
12 ENGINE1 15 Motor kontrol sistemi
13 ENGINE2 15 Motor kontrol sistemi
14 AUDIO1 25 Ses sistemi
15 A / C MAG 7,5 Klima*
16 AT PUMP 15 Motor köprüsü kontrol sistemi *
17 AT 15 Motor köprüsü kontrol sistemi *
18 D.LOCK 25 Kapı elektrik kilitleri
19 H / L RH 20 Far (sağ)
20 ENg + B2 7,5 Motor kontrol sistemi
21 TAIL 20 Arka lambalar;

Plaka aydınlatması;

Konum lambaları.
22 – – –
23 ROOM 25 İç aydınlatma
24 FOG 15 Sis farları*
Reklam
25 H / CLEAN 20 –
26 STOP 10 Fren lambaları
27 HORN 15 Korna
28 H / L LH 20 Far (sol)
29 ABS / DSC S. 30 ABS;

Dinamik denge kontrol sistemi *.
30 HAZARD 15 Acil durum lambaları;

Çakmak;

Sinyal lambaları.
31 FUEL PUMP 15 Yakıt sistemi
32 FUEL WARM 25 –
33 WIPER 20 Ön silecek
34 CABIN+B 50 Çeşitli devrelerin korunması için
35 FAN2 30 –
36 FUEL PUMP 30 –
37 ABS / DSC M 50 ABS;

Dinamik denge kontrol sistemi *.
38 EVVT 20 Motor kontrol sistemi *
39 – – –
40 FAN1 30 –
41 FAN3 40 Soğutma fanı
42 ENG.MAIN 40 Motor kontrol sistemi
43 EPS 60 –
44 DEFOG 40 Arka cam buğu giderici
45 IG2 30 Çeşitli devrelerin korunması için
46 INJECTOR 30 Motor kontrol sistemi
47 HEATER 40 Klima
48 P.WINDOW1 30 Elektrikli pencereler
49 DCDC DE 40 –
* Bazı modeller
Okumak  Mazda CX-7 (2006-2012) – sigorta kutusu

 Sigorta Kutusu (sol taraf)

Mazda CX-3 – sigortalar – sol taraf
Konum Açıklama Amp [A] Açıklama
1 – – –
Reklam
2 – – –
3 – – –
4 – – –
5 F.OUTLET 15 Aksesuar prizleri
6 – – –
7 AT IND 7,5 AT vites göstergesi *
8 MIRROR 7,5 Ayna kontrolü
9 – – –
10 P.WINDOW2 25 Elektrikli pencereler
11 R.WIPER 15 Arka cam sileceği ve yıkayıcı
12 – – –
13 – – –
14 SRS2 / ESCL 15 –
15 SEAT WARM 20 Koltuk ısıtma *
16 M.DEF 7,5 Ayna buğu giderici *
* Bazı modeller



Mazda CX-3 (2017) – sigorta şeması

Üretim yılı: 2017.

Mazda CX-3 (2017) için ateşleme sigortası (güç prizi) sol taraftaki sigorta panelinde 5 numaralı sigortadır.

Sigorta Kutusu (motor bölümü)

Mazda CX-3 – sigortalar – motor bölümü
Konum Açıklama Amp [A] Açıklama
1 C / U IG1 15 Çeşitli devrelerin korunması için
2 ENGINE IG1 7,5 Motor kontrol sistemi
3 SUNROOF 10 Açılır tavan *
4 INTERIOR 15 İç aydınlatma
5 ENG + B 7,5 Motor kontrol sistemi
6 AUDIO2 15 Ses sistemi
7 METER1 10 Gösterge paneli
8 SRS1 7,5 Hava yastığı
9 METER2 7,5 Gösterge paneli *
10 RADIO 7,5 Ses sistemi
11 ENGINE3 15 Motor kontrol sistemi
12 ENGINE1 15 Motor kontrol sistemi
13 ENGINE2 15 Motor kontrol sistemi
14 AUDIO1 25 Ses sistemi
15 A / C MAG 7,5 Klima*
16 AT PUMP 15 Motor köprüsü kontrol sistemi *
17 AT 15 Motor köprüsü kontrol sistemi *
18 D.LOCK 25 Kapı elektrik kilitleri
19 H / L RH 20 Far (sağ)
20 ENg + B2 7,5 Motor kontrol sistemi
21 TAIL 20 Arka lambalar;

Plaka aydınlatması;

Konum lambaları.
22 – – –
23 ROOM 25 İç aydınlatma
24 FOG 15 Sis farları*
25 H / CLEAN 20 –
26 STOP 10 Fren lambaları
27 HORN 15 Korna
28 H / L LH 20 Far (sol)
29 ABS / DSC S. 30 ABS;

Dinamik denge kontrol sistemi *.
30 HAZARD 15 Acil durum lambaları;

Çakmak;

Sinyal lambaları.
31 FUEL PUMP 15 Yakıt sistemi
32 FUEL WARM 25 –
33 WIPER 20 Ön silecek
34 CABIN+B 50 Çeşitli devrelerin korunması için
35 FAN2 30 –
36 FUEL PUMP 30 –
37 ABS / DSC M 50 ABS;

Dinamik denge kontrol sistemi *.
38 EVVT 20 Motor kontrol sistemi *
39 – – –
40 FAN1 30 –
41 FAN3 40 Soğutma fanı
42 ENG.MAIN 40 Motor kontrol sistemi
43 EPS 60 –
44 DEFOG 40 Arka cam buğu giderici
45 IG2 30 Çeşitli devrelerin korunması için
46 INJECTOR 30 Motor kontrol sistemi
47 HEATER 40 Klima
48 P.WINDOW1 30 Elektrikli pencereler
49 DCDC DE 40 –
* Bazı modeller
Okumak  Mazda Titan (1989-2000) - sigorta kutusu

 Sigorta Kutusu (sol taraf)

Mazda CX-3 – sigortalar – sol taraf
Konum Açıklama Amp [A] Açıklama
1 – – –
2 – – –
3 – – –
4 – – –
5 F.OUTLET 15 Aksesuar prizleri
6 – – –
7 AT IND 7,5 AT vites göstergesi *
8 MIRROR 7,5 Ayna kontrolü
9 – – –
10 P.WINDOW2 25 Elektrikli pencereler
11 R.WIPER 15 Arka cam sileceği ve yıkayıcı
12 – – –
13 – – –
14 SRS2 / ESCL 15 –
15 SEAT WARM 20 Koltuk ısıtma *
16 M.DEF 7,5 Ayna buğu giderici *
* Bazı modeller



Mazda CX-3 (2018) – sigorta şeması

Üretim yılı: 2018.

Ateşleme sigortası (güç prizi) için yolcu bölümündeki sigorta kutusunda 5 numaralı sigortadır.

Motor Bölümü (Sigorta Kutusu)

Mazda CX-3 (2018) - sigorta kutusu
Numara Amperaj [A] Açıklama
1 15 A Çeşitli devrelerin korunması için
2 7,5 A Motor kontrol sistemi
3 10 A Açılır tavan (bazı modeller)
4 15 A İç aydınlatma
5 7,5 A Motor kontrol sistemi
6 15 A Ses sistemi
7 10 A Gösterge paneli
8 7,5 A Hava yastığı
9 7,5 A Gösterge seti (bazı modeller)
10 7,5 A Ses sistemi
11 15 A Motor kontrol sistemi
12 15 A Motor kontrol sistemi
13 15 A Motor kontrol sistemi
14 25 A Ses sistemi
15 7,5 A Klima (bazı modeller)
16 15 A Şanzıman kontrol sistemi (bazı modeller)
17 15 A Şanzıman kontrol sistemi (bazı modeller)
18 25 A Kapı elektrik kilitleri
19 20 A Far (sağ)
20 7,5 A Motor kontrol sistemi
21 20 A Arka lambalar;

Plaka lambası;

Konum lambaları.
22 15 A Isıtmalı direksiyon (bazı modeller)
23 25 A İç aydınlatma
24 15 A Ön sis farları (bazı modeller)
25 20 A —
26 10 A Fren lambaları
27 15 A Korna
28 20 A Far (sol)
29 30 A ABS;

Dinamik denge kontrol sistemi (bazı modeller).
30 15 A Acil durum lambaları;

Sinyal lambaları.
31 15 A Yakıt sistemi (bazı modeller)
32 25 A —
33 20 A Ön silecek
34 50 A Çeşitli devrelerin korunması için
35 30 A Elektrikli park freni (sol)
36 30 A —
37 50 A ABS;

Dinamik denge kontrol sistemi (bazı modeller).

38 20 A Motor kontrol sistemi
39 — —
40 30 A Elektrikli park freni (sağ)
41 40 A Soğutma fanı
42 40 A Motor kontrol sistemi
43 60 A —
44 40 A Arka cam buğu giderici
45 30 A Çeşitli devrelerin korunması için
46 30 A Motor kontrol sistemi
47 40 A Klima
48 30 A Elektrikli pencereler
49 40 A —





Yolcu Bölmesi

Sigorta kutusu aracın sol tarafında, gösterge panelinin altında, kapının yanında bulunmaktadır.

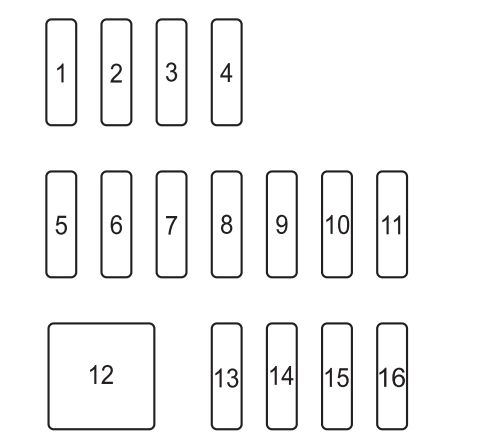

Mazda CX-3 (2019) - sigorta kutusu

Numara Amperaj [A] Açıklama
1 — —
2 — —
3 15 A Ses amplifikatörü
4 10 A Isıtmalı direksiyon
5 15 A Aksesuar prizleri
6 — —
7 7,5 A AT vites göstergesi
8 7,5 A Yan aynaların beslemesi
9 — —
10 25 A Elektrikli pencereler
11 15 A Arka cam sileceği ve yıkayıcı
12 30 A Elektrikli koltuk (bazı modeller)
13 — —
14 15 A —
15 20 A Koltuk ısıtma (bazı modeller)
16 7,5 A Yan aynaların buğu giderici (bazı modeller)

Mazda CX-3 – sigorta şeması

Üretim yılı: 2020.

Motor Bölümü (Sigorta Kutusu)

Mazda CX-3 (2020) – sigorta şeması

Numara Amperaj [A] Açıklama
1 15 A Çeşitli devrelerin korunması için
2 7,5 A Motor kontrol sistemi
3 10 A Açılır tavan (bazı modeller)
4 15 A İç aydınlatma, ses sistemi
5 7,5 A Motor kontrol sistemi
6 15 A Motor kontrol sistemi
7 10 A Gösterge paneli
8 7,5 A Hava yastığı
9 7,5 A –
10 7,5 A Ses amplifikatörü
11 15 A Motor kontrol sistemi
12 15 A –
13 15 A Motor kontrol sistemi
14 25 A Ses amplifikatörü
15 7,5 A Klima
16
