Sigorta ve Röle Şeması – Mazda Titan

Üretim yılları ile ilgilidir:

1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000.

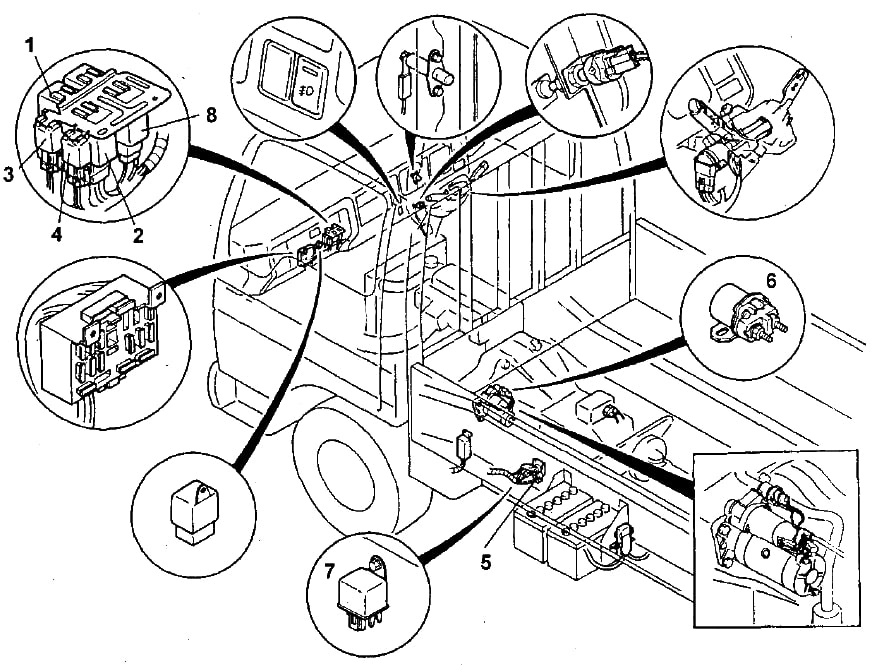

Konum

Gösterge panelinin alt kısmında, yolcu tarafında röle ve sigorta kutusu bulunmaktadır.

Röle

1. Fren lambası test rölesi
2. Sinyal lambası ateşleme rölesi
3. Klima rölesi
4. Isıtma hızını artırma rölesi
5. Hava emiş ısıtıcı rölesi
6. Yardımcı röle
7. Ateşleme bujisi rölesi
8. Cam silecekleri anahtar rölesi.

Sigorta Kutusu

Tip 1

Açıklama

WIPER15A	cam silecekleri ve yıkayıcı sistemi
HEATER 30A	ısıtıcı
ROOM 10F	iç aydınlatma, radyo
ENGINE 15А	marş sistemi
METER 15А	arka lambalar, gösterge paneli, fren, yakıt kapama vanası, ısıtma hızını artırma sistemi
Reklam
TURN 15A	sinyal lambaları
TAIL 15A	boyutlar, plaka aydınlatması, kombinasyon aydınlatması
STOP 15A	fren lambaları, klakson
HAZARD 15A	tehlike
CIGAR 15A	çakmak, ses sistemi

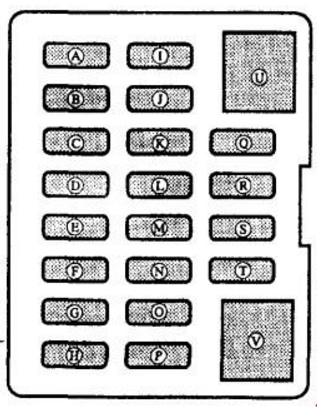

Tip 2

Açıklama

A	10/15A – Radyo, saat, çakmak
B	10A – Sis farları
C	10A – Boyutlar, aydınlatma aletleri
D	Yedek ek seçenekler
E	10 / 20А – Merkezi kilit
F	10A – fren lambaları, klakson
G	10A – Tehlike
H	10A – Kabin aydınlatması, radyo
I	20A – Isıtıcı
J	yedek
K	10А – Cam silecekleri, yıkayıcı
L	yedek
M	yedek
N	10A – Sinyal lambaları
O	10A – Sinyal seti
Reklam
P	15A – Soğutma fanı
Q	Yedek ek seçenekler
R	Yedek ek seçenekler
S	Yedek ek seçenekler
T	10A – Isıtıcı
U	30A – Elektrikli cam açma
V	30A – Isıtıcı

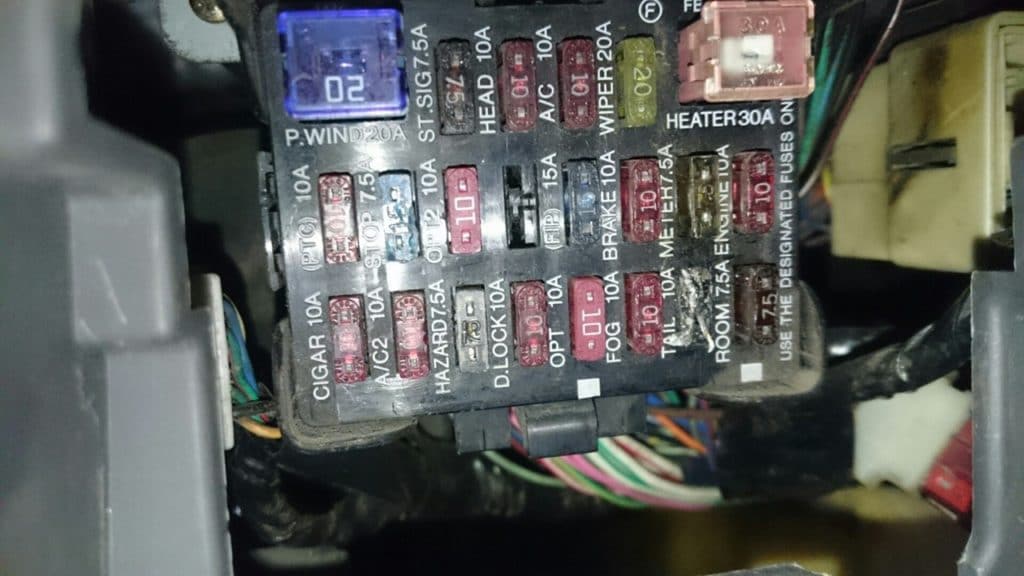

Tip 3



İngilizce olarak sunulmuştur. Ek unsurlar:

• A/C – Klima ve sistemi
• PTC – ek ısıtıcı
• FIP – Yakıt sistemi
• ST / SIG – Ateşleme sistemi

Bataryanın Yanındaki Kutusu

Araç dışındadır, bataryanın yanında bulunmaktadır.

Açıklama

• 1 80A – Ateşleme / Alternatör
• 2 100A – Ateşleme bujileri / Ateşleme / Alternatör
• 3 60A – Ateşleme anahtarı / Alternatör / Hava emiş ısıtması
• 4 30A – Farlar
• 5 30A – Boşaltma yeri aydınlatması.
