Mercedes-Benz G-Class W463 (1989-2017) – sigorta kutusu

Demir Emre

Mercedes-Benz G-Class W463 (1989-2017) – sigorta şeması

Üretim yılı: 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

Mercedes-Benz G-Class’taki sigara çakmağı sigortası yolcu tarafındaki torpido altında bulunan sigorta kutasında 47 numaralı sigortadır.

Bu makalede sigorta kutası şemaları bulacaksınız – Mercedes-Benz G-Class G280, G300, G320, G350, G500 ve G55.
Torpido sigorta kutusu (100B)

Sigorta kutusunun yeri

Sigorta kutusu, torpido panelinin sürücü tarafında, kapağın arkasındadır.

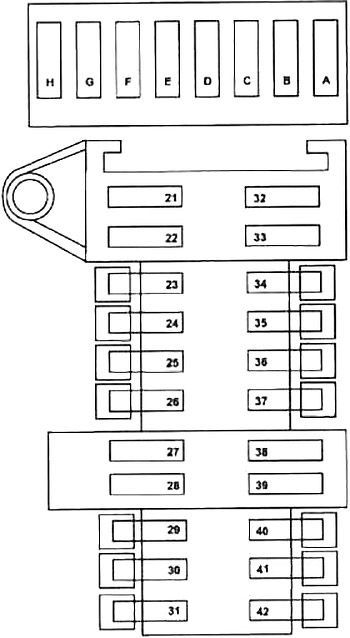

Sigorta kutusu şeması

Torpido sigorta kutasındaki sigorta atamaları

Numara Açıklama Amper [A]
21 Sol ön kapı kontrol modülü 30
22 Sağ ön kapı kontrol modülü 30
23 Arka okuma lambası 5
24 Ön cam ısıtması (SA) 20
Reklam
25 Sürücü ve yolcu koltuğu ısıtması (SA) 30
26 Giriş lambası;

Giriş tutamağı aydınlatması (SA)

 7.5
27 Sürücü koltuğu kontrol modülü;

Direksiyon ayarı

 30
28 Küçük eşyalar için tepsi prizi
30 İklimlendirme;

Isıtma döngüsü.

 40
31 EIS 20
32 Sol arka kapı kontrol modülü 30
33 Sağ arka kapı kontrol modülü 30
34 Tele Aid 7.5
37 Diferansiyel kilidi için vakum pompası 15
38 Diferansiyel kilidi için vakum pompası 30
39 Sigorta kutusu kontrol modülü 40
40 ABS 25
41 UCP;

İklimlendirme.

 7.5
42 Hava yastığı kontrol lambası 7.5
B ABS kontrol modülü devresi 87

Fren lambası anahtarı

 10
C Yedek –
D ABS kontrol modülü devresi 15

Fren lambası anahtarı

 5
E Yedek –
F Arka koltuk ısıtma kontrol modülü 20
Reklam
G Yardımcı fan 20
H Yardımcı fan 20
Yolcu tarafındaki sigorta kutusu (100C ön SAM)

Sigorta kutusunun yeri

Yolcunun bacak alanında, kapağın arkasındadır.

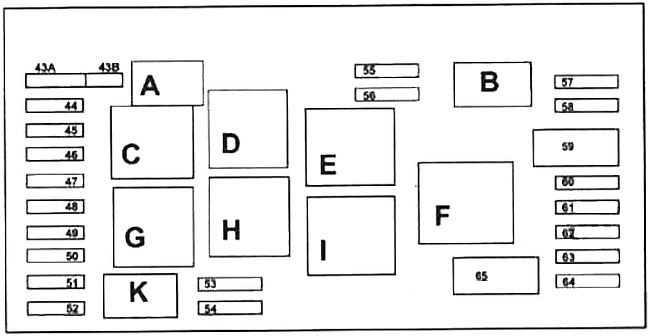

Sigorta kutusu şeması

Yolcu tarafındaki sigorta kutusundaki sigorta ve röle atamaları

Numara Açıklama Amper [A]
43a Korna devresi 15R 15
43b Korna devresi 30 15
44 Telefon ağı devresi 15R (SA) 5
45 SRS kontrol lambası devresi/kontrol modülü 15R 7.5
46 Silecek 20
47 Sigara çakmağı;

Torpidodaki lamba devresi 15R

 15
48 Priz. 15 ateşleme bobinleri 15
49 Sinyal lambası kontrol modülü ile bağlantılı 15 SRS 7.5
50 Işıkların açılması 5
51 Gösterge seti 7.5
52 Marş motoru 15
53 Motor yönetimi 15
Reklam
54 Motor yönetimi 15
55 Priz 87 EWT / şanzıman 7.5
56 Diferansiyel kilidi 5
57 Priz 30Z EIS 5
59 ABS geri pompası 50
61 Yedek 15
62 Veri bağlantısı;

Farlar.

 5
63 Farlar 5
64 Komut 10
65 Hava pompası 40
Röle
A Korna rölesi
B Terminal 87 rölesi, şasi
C Silecek hız rölesi 1 ve 2
D 15R prizi rölesi
E KSG pompa kontrol rölesi
F Hava pompası rölesi
G 15 prizi rölesi
H Silecek açma ve kapama rölesi
I 87 rölesi, motor
K Marş motoru rölesi
Reklam
Orta konsol sigorta kutusu (100A)

Sigorta kutusunun yeri

Sigorta kutusu, orta konsolun arkasında (yolcu tarafından bakıldığında) yer almaktadır.

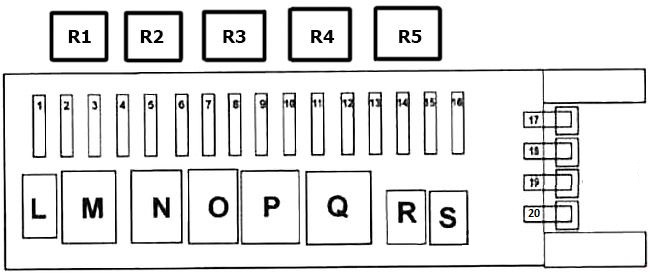

Sigorta kutusu şeması

Orta konsoldaki sigorta ve röle atamaları

Numara Açıklama Amper [A]
1 Priz 15R2 / TES sol 30
2 Priz 15R2 / TES sağ 30
4 Yakıt pompası 15
5 Yedek 20
6 Yedek 20
7 Yedek 20
8 Anten modülü;

ATA sinyal cihazı;

Eğim sensörü.

 7.5
9 OCP 25
10 Arka cam buharlaştırıcı 20
11 Yedek 20
12 Çıkış hız sensörü kontrol modülü 15
13 Çok yönlü koltuk (SA) 20
14 Arka cam sprey cihazı 15
15 Yakıt deposu kapağının açılması 10
16 Sesli tanıma sistemi
20 Merkezi kilitleme – yüksek kapı (?) 10
Röle
L Yakıt pompası rölesi
M Röle 2, terminal 15R
N Yedek röle 2
O Yedek röle 1
P. Arka cam buharlaştırıcı rölesi
Q Röle 1, prizi 15R
R Doldurma kapağı rölesi, polarite değişimi 1
S Doldurma kapağı rölesi, polarite anahtarı 2
R1 Diferansiyel kilidi rölesi (K36)
R2 ESP fren lambası rölesi (K55)
R3 Yüksek basınç pompası / ESP geri rölesi (K60)
Reklam
R4 Sağ yardımcı fan rölesi (K9 / 2)
R5 Sol yardımcı fan rölesi (K9 / 1)
Ön sigorta kutuları

Araç aküsüne yakın bir yerde (arka bacak alanları arasında zemin).

Röle modülü (100D)

Bagajın sol arka kısmında, CD değiştiricinin altında.

Röle
T Merkezi kilitleme rölesi (CL)
U N36 Çıkış hız sensörü, kaskad şanzıman
V K68 Arka silecek rölesi
W K68 Arka silecek rölesi
