Mitsubishi Libero (1991-2000) – sigorta kutusu
Sigorta ve Röle Şeması – Mitsubishi Libero
Aşağıdaki yıllarda üretilen araçlarla ilgilidir:
1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999 ve 2000.
Yolcu bölmesindeki sigorta kutusu
Sol direksiyonlu araçlarda, sol tarafta, gösterge panelinin altında yer almaktadır.
Sağ direksiyonlu araçlarda ise sağ taraftadır.
Tip 1

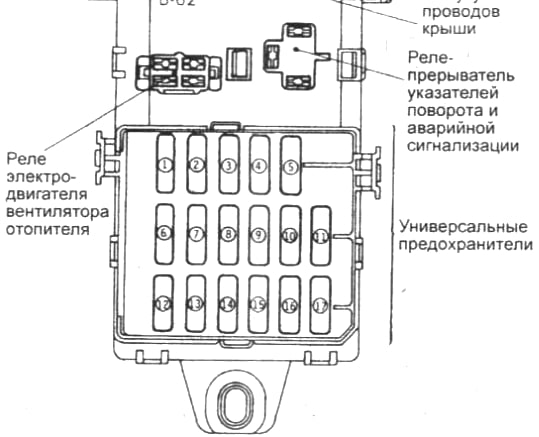

Sol direksiyonlu araçlar için
Açıklama
| 1 | 20A Isıtıcı fan motoru | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10A Geri vites lambaları ve SRS kontrol ünitesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10A Gösterge paneli ve uyarı lambası | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15A Çakmak ve yan aynaların kontrol sistemi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10A Saat, radyo veya oto radyo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15A Fren lambaları | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10A SRS kontrol ünitesi ve sinyal lambaları ile alarm için röle anahtarı | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15A Kapı kilidi kontrol ünitesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10A Korna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15A Cam yıkayıcı ve temizleme motoru | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Yedek | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Yedek | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 20A Elektrikli açılır tavan kontrol ünitesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10A İç aydınlatma ve bagaj, saat, radyo veya oto radyo, gösterge paneli, merkezi kilit kontrol ünitesi, motor kontrol ünitesi, otomatik şanzıman kontrol ünitesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10A Isıtıcı fan motoru rölesi, arka cam nem alma rölesi, cam kaldırma motoru rölesi, far yıkayıcı rölesi, elektrikli açılır tavan kontrol ünitesi, klima kontrol ünitesi, ABS güç rölesi, elektrikli ABS valf rölesi (2WD), DRL sistemi rölesi no. 1, DRL sistemi kontrolörü | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 20A Koltuk ısıtıcıları | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Gösterge paneli 10A (4A / T modelleri), otomatik şanzıman kontrol ünitesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Sağ direksiyonlu araçlar için
Açıklama
| 1 | Yedek | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Yedek | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10A Isıtıcı fan motoru rölesi, arka cam ısıtma rölesi, cam kaldırma rölesi, açılır tavan kontrol ünitesi, klima kontrol ünitesi, ABS güç rölesi, elektrikli ABS valf rölesi (2WD), farlar için anahtarlama rölesi no. 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10A Saat, radyo veya oto radyo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15A Çakmak ve yan aynaların kontrol sistemi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 20A Kapı kilidi kontrol ünitesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Gösterge paneli 10A (4A / T modelleri), otomatik şanzıman kontrol ünitesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Yedek | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20A Cam yıkayıcı ve temizleme motoru | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10A Korna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10A Gösterge paneli ve farlar açık uyarı lambası | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10A Sinyal lambaları ve alarm için röle anahtarı | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Yedek | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Yedek | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 20A Elektrikli açılır tavan kontrol ünitesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 25A Isıtıcı fan motoru | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15A Fren lambaları | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10A Geri vites lambaları ve SRS kontrol ünitesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10A İç aydınlatma ve bagaj, saat, radyo veya oto radyo, gösterge paneli, merkezi kilit kontrol ünitesi, motor kontrol ünitesi, otomatik şanzıman kontrol ünitesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

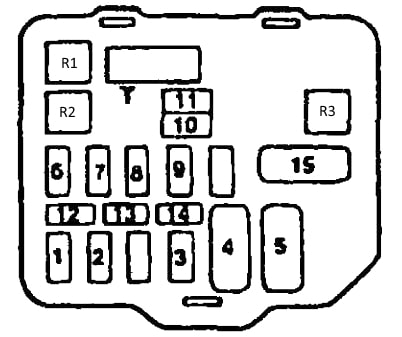

Tip 2
Açıklama
| 1 | Röle 10A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Çakmak 15A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10A Sinyal lambaları | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Isıtıcı 25A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 25A Arka cam ısıtıcı | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 20A Silecek | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10A Geri vites lambaları | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20A Merkezi kilit | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10A Gösterge paneli | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10A Isıtmalı koltuklar | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 20A Kapı | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Yedek | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Röle
- Isıtıcı rölesi
- Arka cam ısıtıcı rölesi
- Sinyal ve acil durum lambaları rölesi
Ek röle kutusu
Sigorta kutusunun yanına veya ayrı olarak bir veya daha fazla eleman monte edilebilir:
- Elektrikli cam kaldırma rölesi
- Arka cam ısıtıcı rölesi
- Kapı kilidi kontrol ünitesi
- Sis farları rölesi
Motor bölümündeki sigorta ve röle kutusu
Tip 1

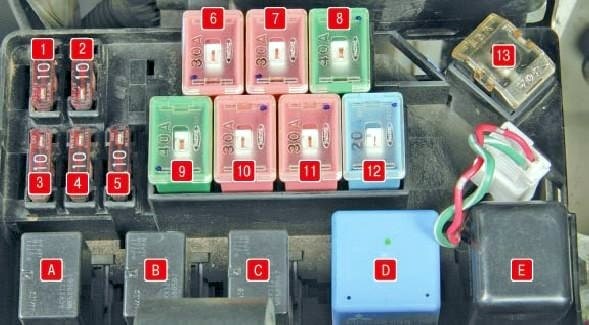

Ana sigorta kutusu
Motor bölümünün sol tarafında, akünün yanında yer almaktadır.
Açıklama
| 1 | 10A ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10A Farlar | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10A Arka konum lambaları | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10A Arka konum lambaları | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Alarm 10A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 20A Arka cam ısıtıcı | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 30A Cam kaldırma | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 40A Marş sistemi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 40A Ateşleme, enjeksiyon | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Radyatör fanı 30A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 30A Farlar | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 20A Motor yönetim sistemi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Jeneratör 80A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | Röle boyutları | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | Far rölesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | Radyatör fanı rölesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D | Marş motoru rölesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | Marş rölesi, alternatör | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Akü üzerindeki kutu
Akünün pozitif terminalinde yer almaktadır.
Açıklama
- 16 – 60A Anti kilit sistemi (ABS)
- 17 – 20A Sis farları
- 18 – 80A Buji

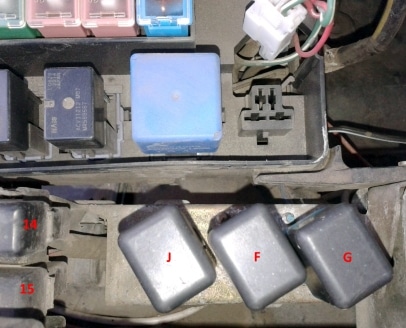

Ek elemanlar
Ana ünite yanında ek bir ünite bulunmaktadır.
Açıklama
- 14 – 25A Elektrik kondansatör fanı
- 15 – 10A Klima kompresörü
- J – yedek
- F – Klima kompresör rölesi
- G – Elektrik kondansatör fanı rölesi
Motor bölümünün sağ tarafında bazı rölelerin montajı da mümkündür.
Açıklama
- sinyal rölesi
- ABS rölesi
Tip 2
Ana sigorta kutusu
Akünün yanında sol tarafta yer almaktadır.
| 1 | 15A Fren lambası |
| 2 | Alarm 10A |
| 3 | 15A Hırsızlık alarmı lambaları |
| 4 | 10A Yan lambalar |
| 5 | 10A Yan lambalar |
| 6 | Klima 10A |
| 7 | 10A Farlar |
| 8 | 10A Korna |
| 9 | Radyo 10A |
| 10 | 10A İç lambalar |
| 11 | 20A Motor teşhis |
| 12 | 30A Elektrikli camlar |
| 13 | 30A Radyatör soğutma fanı |
| 14 | Farlar 40A |
| 15 | 30A Ateşleme |
| 16 | Sigorta 60A |
| 17 | Klima 25A |
| 18 | Jeneratör 100A |
Ek kutu
Sigortalar ve röleler klima ve ısıtma sisteminden sorumludur.
