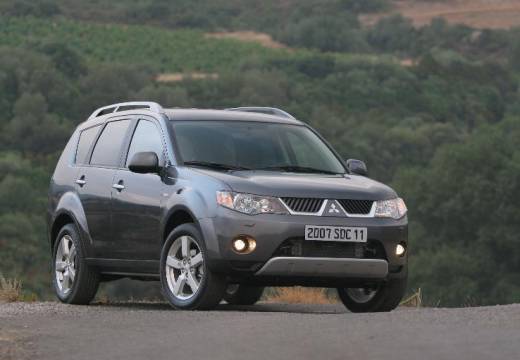

Mitsubishi Outlander XL (2007-2012) – sigorta kutusu

Mitsubishi Outlander – sigorta kutusu şeması

Üretim yılı: 2007, 2008, 2009, 2010, 2011, 2012.

Mitsubishi Outlander’daki sigara çakmağı sigortası (güç prizi) kabin içindeki sigorta kutusunda 15 ve 23 numaralı sigortalardır.





Kabin içindeki sigorta kutusu

Sürücü tarafındaki torpido altında



Açıklama

1	30A Isıtıcı
2	15A Stop lambaları
3	10A Arka sis lambası
4	30A Ön cam sileceği
5	Ayrılmış
Reklam
6	10A Ek ekipman devresi
7	20A Kapı kilitleri
8	15A Ses sistemi
9	7.5A Ek ekipman devresi
10	15A İç lambalar
11	15A Acil durum lambaları
12	15A Arka cam sileceği
13	7,5A Kontrol ve ölçüm cihazları
14	Ayrılmış
15	15A Sigara çakmağı (ön güç prizi)
16	10A Kontak anahtarı
17	20A Elektrikli tavan
18	Ayrılmış
19	10A Dış aynalar
20	10A 4×4 sürüş
21	7,5A Geri vites lambaları
22	Ayrılmış
23	15A Ek güç prizi
24	30A Elektrikli pencereler
25	30A Isıtmalı arka cam
Reklam
26	7,5A Isıtmalı dış aynalar
27	15A Güç
28	20/25A Elektrikli koltuk
29	30A Koltuk ısıtma



Röle atamaları

1. Kapı kilidi rölesi
2. Isıtıcı rölesi
3. Koltuk ısıtma rölesi
4. Isıtmalı arka cam rölesi



Motor bölmesindeki sigorta ve röle kutuları

Ana kutu

Motor bölmesinin sol tarafında

Açıklama

1	30A Giriş/çıkış cihazı
2	40A Soğutma fanı motoru
3	30A Kondansatör fan motoru
4	30A ABS
5	40A ABS
6	Ayrılmış
7	30A Marş
8	15A Ön sis farları
9	7.5 Motor yönetimi
10	20A AKP
11	10A Korna
Reklam
12	7,5A Jeneratör
13	20A Far yıkayıcı
14	10A Klima
15	15A Gaz kelebeği
16	20A Hırsızlık alarmı
17	15A Isıtmalı silecekler
18	Ayrılmış
19	30A Elektrikli bagaj kapısı
20	10A Gün ışığı dış aydınlatma sistemi
21	10A Far (sol)
22	10A Far (sağ)
23	30A Ses amplifikatörü
24	30A Dizel motor elektrikli ekipmanları
25	20A Sol far (deşarj lambaları ile)
26	20A Sağ far (deşarj lambaları ile)
27	10A Sol far (halojen ampuller ile)
28	10A Sağ far (halojen ampuller ile)
29	10A Motor güç devresi
30	10A Ateşleme bobini
31	20A Motor güç devresi
32	15A Yakıt pompası

Röleler

R1	Buji rölesi (Dizel motorlar için)
Reklam
R2	Radyatör fanı rölesi
R3	Isıtıcı rölesi
R4	Motor kontrol rölesi
R5	Stabilite rölesi
R6	Klima fanı rölesi
R7	Motor kontrol rölesi
R8	Far rölesi
R9	Motor kontrol rölesi
R10	Silecek farı rölesi
R11	Gün ışığı dış aydınlatma rölesi
R12	Motor kontrol rölesi
R13	Hırsızlık alarmı rölesi
R14	Otomatik şanzıman rölesi
R15	Far yıkayıcı rölesi
R16	Bixenon far rölesi
R17	Ön sis farı rölesi
R18	Korna rölesi
R19	Klima rölesi

Röle kutusu

Ana kutunun yanında bulunmaktadır.

Açıklama

• R1 Düşük hızda motor soğutma fanı rölesi
• R2 Klima fanı rölesi
• R3 Yüksek hızda motor soğutma fanı rölesi

Akü kutusu

Akünün pozitif kutbu, sigorta şeklinde yüksek güçlü bir sigorta kutusu içermektedir.
