Mitsubishi Space Wagon (1997-2003) – sigorta kutusu

İçindekiler

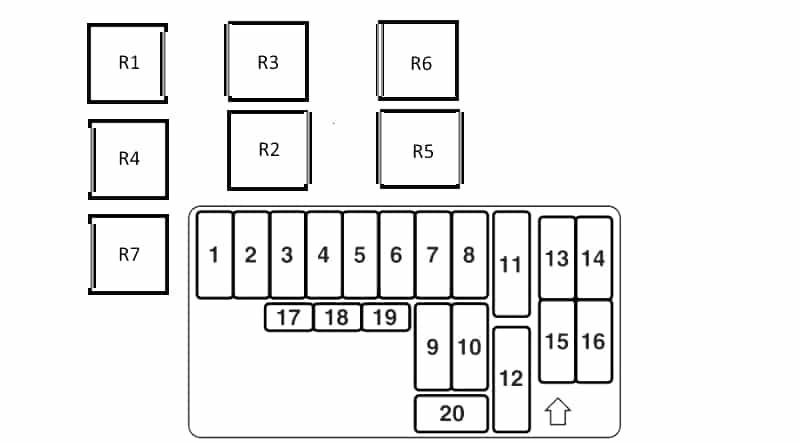

Sigorta ve Röle Şeması – Mitsubishi Space Wagon

Aşağıdaki yıllarda üretilen araçlarla ilgilidir:

1997, 1998, 1999, 2001, 2002, 2003.

Sürücü tarafındaki torpido altında bulunur.

Açıklama

1	15A Arka cam silecek
2	Yedek
3	10A Radyo, Ses
4	15A Çakmak
5	10A Klima sistemi, ABS, acil fren sistemi, yakıt filtre ısıtıcı, ön cam ısıtıcı, çok fonksiyonlu kontrol ünitesi 1, şanzıman kontrol ünitesi
Reklam
6	10A Hız kontrolü, egzoz gazı geri dönüşüm sistemi (EGR), gösterge paneli, immobilizer 2^ (4D56T), diferansiyel kontrolörü, 4WD elektronik kontrol ünitesi, SRS sistemi, gaz kelebeği elektromanyetik valfi, araç hız sensörü
7	Motor kontrolü 20A
8	10A Geri vites lambaları
9	10A Arka sis lambası
10	20A Merkezi kilit
11	30A Isıtmalı arka cam
12	30A Isıtıcı
13	20A Açılır tavan
14	10A ABS
15	20A Isıtmalı koltuk
16	10A Isıtmalı aynalar
17	Yedek
18	Yedek
19	Yedek
20	Yedek

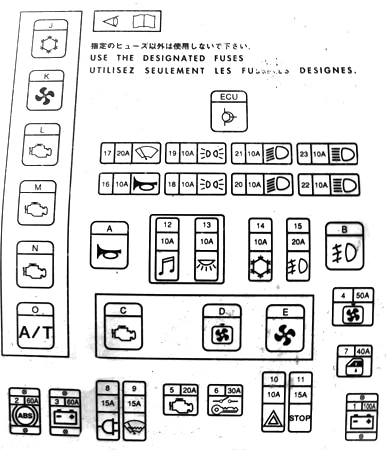

Röleler

Akünün yanında bulunur.

Açıklama

1	Jeneratör 100A
2	60A ABS
3	Sigorta grubu 60A
4	50A Isıtıcı fan motoru kontrolörü
5	20A Motor yönetim sistemi, otomatik şanzıman kontrol sistemi (INVECS-II 4A/T)
Reklam
6	30A Ateşleme
7	40A Elektrikli cam açma
8	15A Kabin içi aksesuarlar için güç prizi
9	15A Buz çözme fırçaları
10	10A Acil durum lambaları ve sinyal lambaları
11	15A Stop lambaları
12	Ses sistemi 10A
13	Aydınlatma sistemi 10A
14	Klima kompresörü 10A
15	20A Sis lambaları
16	10A Sinyal
17	20A Silecekler ve ön cam yıkayıcılar
18	10A Boyutlar
19	10A Boyutlar
20	10A Farlar
Reklam
21	10A Farlar
22	10A Abajur lambaları
23	10A Abajur lambaları

Röleler
