Sigorta ve Röle Şeması – Nissan Atlas

Aşağıdaki yıllarda üretilen araçlar için geçerlidir:

1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 ve 2008.



Yolcu Kabini

Sigorta kutusu panelin içinde yer almakta ve koruyucu bir kapakla kapatılmaktadır; kapağın arkasında mevcut şemayı ve elemanların açıklamalarını bulacaksınız.

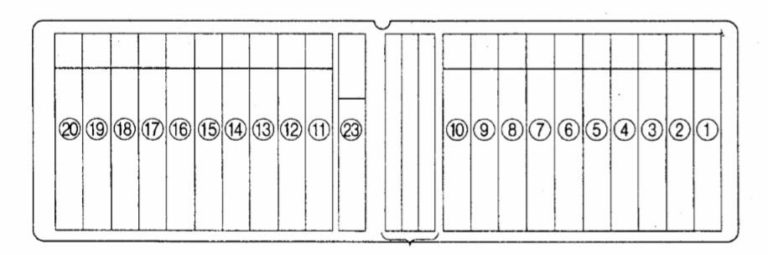

Tip 1

Açıklama

1	25A / 15A Isıtıcı fan motoru, ısıtıcı fan direnç, sıcaklık anahtarı, basınç anahtarı, klima devre kesici rölesi, klima rölesi, termostat, hız artırma sistemi XX (FICD) valfi
2	10A Klima anahtarı, klima rölesi, basınç anahtarı, klima kompresörünün elektromanyetik debriyajı, hız artırma sistemi XX (FICD) valfi, termostat
3	10A Marş motoru rölesi, marş kilit anahtarı
4	15A Çakmak, radyo
5	10A Far (sağ), far anahtarı rölesi
Reklam
6	10A Far (sol), far anahtarı rölesi, sinyal rölesi, sinyal lambası;
7	15A Radyo ve saat, iç aydınlatma, iç aydınlatma anahtarı, kapı sonlandırma anahtarları, geri vites uyarı sesi, kapı kilit anahtarı, merkezi kilit rölesi, elektrikli kapı kilitleri, merkezi kilit kontrolörü, hız göstergesi
8	15A Acil durum anahtarı, korna, korna rölesi, korna anahtarı, sinyal lambaları
9	Röle boyutu 15A, ışıklar, sis farı anahtarı, sis farları, ışık anahtarı, arka sis farı anahtarı, arka sis farı rölesi
10	10A Fren lambası anahtarı, fren lambası, vites seçici kilit kontrolörü
11	15A Silecek ve yıkayıcı kontrol anahtarı, silecek motoru, yıkayıcı motoru, silecek aralığı rölesi
12	10A Dağ freni kontrol rölesi, otomatik şanzıman kontrol ünitesi, “OD OFF” göstergesi, “YÜKLENMİYOR” göstergesi, kondansatör fan motoru rölesi, geri vites uyarı sesi, geri vites lambası anahtarı, geri vites lambaları, marş kilit anahtarı, marş motoru rölesi, motor çalıştırma yardımı (QOSIII), motor çalıştırma yardımı kontrolörü (QOSII), ateşleme bujisi rölesi no. 1, ateşleme bujisi rölesi no. 2, ateşleme bujisi göstergesi, soğutma sıvısı sıcaklık göstergesi, sıcaklık sensörü, araç hız sensörü, gösterge paneli, elektrikli pencere rölesi, sinyal rölesi, 4WD kontrol sistemi anahtarı, 4WD sistemi rölesi, dört tekerlekten çekiş kontrol sistemi elektromanyetik valfi
13	10A / 15A Yakıt ısıtıcı
14	15A Arka ısıtıcı, arka ısıtıcı anahtarı
15	10A Boşaltma freni anahtarı, boşaltma freni kontrol rölesi, boşaltma freni elektromanyetik valfi, boşaltma freni elektromanyetik debriyajı, gaz pedalı
16	10A Sis farı anahtarı, sis farları, ECU
17	10A Sinyal lambaları, sinyal lambası anahtarı
18	Alternatör 15 A, şarj rölesi, çalıştırma yardımı kontrolörü (QOSIII)
19	10A Elektrik motoru kesici, yakıt elektromanyetik kapanma valfi
20	10A Far açısı kontrol anahtarı, far açısı kontrolü elektrikli sürücüsü
23	15A dönüş sinyali amplifikatörleri, dönüş sinyali amplifikatör rölesi;

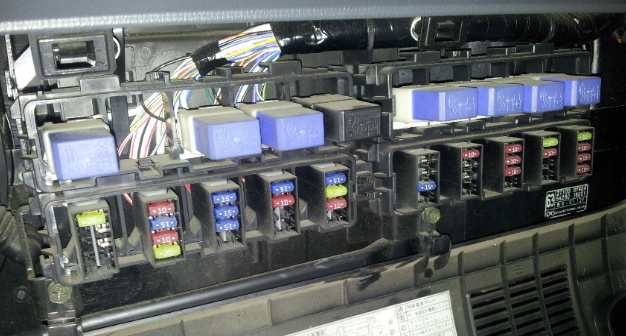

Tip 2

Mevcut şema kapağın arkasındadır.

Açıklama

Etiketler İngilizce ise, tabloyu kontrol edin.

ISITICI	Isıtıcı
KLİMA	Klima
BÖLÜM	ABS
HSA	Yokuş kalkış sistemi
Reklam
MARŞ	Marş
RADYO, ÇAKMAK	Radyo, çakmak
ANA FAR (SAĞ)	Sağ far
FAR (SOL)	Sol far
IÇ Aydınlatma, SAAT	Iç aydınlatma, saat
ACİL, KORNA	Acil durum, sesli uyarı
ARKA	konum lambaları
SIS FARLARI	Sis farları
FREN LAMBASI	Fren lambaları
YIKAYICI	Silecek ve yıkayıcı
SINYAL, GERI	Gösterge paneli, geri vites lambası
YAKIT ISITICI	Yakıt ısıtma
OTURMA ISITMASI	Koltuğun ısıtılması
DAĞ FRENİ	Dağ freni
SIS FARLARI	Sis farları
Reklam
SINYAL LAMBALARI	Sinyal lambaları
JENERATÖR	Jeneratör
ELEKTRİK KESİNTİSİ	Motor durdurma
ELEKTRİK PENCERE	Elektrikli camlar

Röle ve Sigorta Kutusu

Arka kabinin sol tarafında veya sol çamurluğun arkasında bulunmaktadır. Yüksek güç sigortaları veya ayrı sigortalar ve röleler olacaktır.

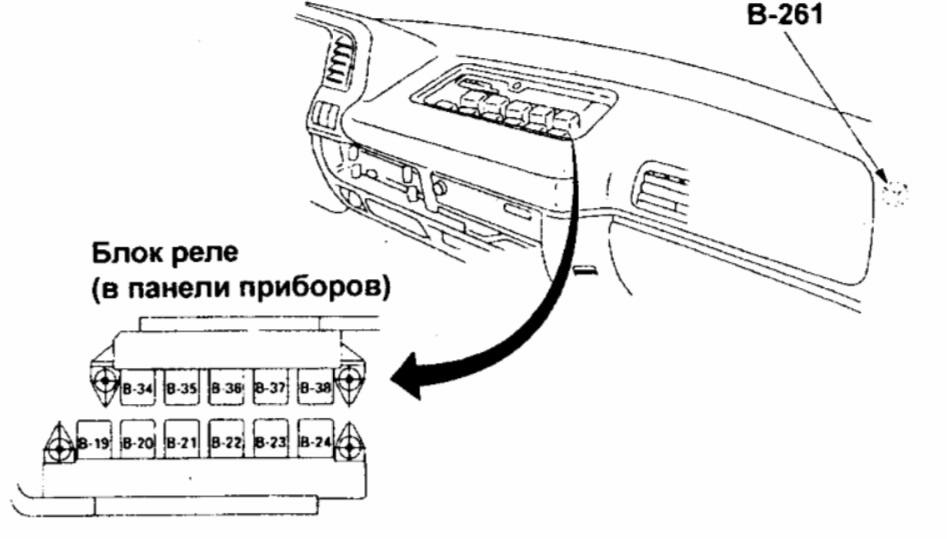

Röle Kutusu

Tekil elemanlar blokların dışında bulunabilir. Örneğin B -261.

Açıklama

W 9	Sileceklerin çalışma aralığı değiştirme sistemi rölesi (KAPALI)
B-19	Şarj rölesi
B-19	(ŞARJ)
W 20	Far rölesi
W 20	(ÖN)
O 21	Klima, ısıtma ve havalandırma rölesi (ISITICI VE KLİMA)
B-22	Röle boyutu (ARKA)
B-23	Kombine anahtar rölesi
B-23	(DIRÇ)
B-24	Korana rölesi
B-24	(KORNA)
B-34	Arka sis farı rölesi
B-34	(ARKA SIS FAR)
B-35	Işık rölesi aktivasyonu
B-35	(SINYAL LAMBASI)
B-35	Arka sis farı rölesi
B-35	(RR SIS FAR)
B-36	Elektrikli pencere rölesi
Reklam
B-36	(ELEKTRİK PENCERE)
B-37	Basınç anahtarı rölesi
B-37	(ISITMA KLİMASI)
B-38	Dağ freni rölesi
B-38	(YERİNE GEÇME FRENI)
J-12	Marş motoru rölesi
J-12	(MARŞ)
J-13	Ateşleme bujisi rölesi
J-14	Ateşleme bujisi rölesi
J-16	Kondansatör ısıtma kontrol rölesi (CDS)
J-18	Boşaltma freni kontrol rölesi
J-18	(FRENI KONTROLÜ DEĞİŞTİR)
J-19	4WD sistemi rölesi
J-19	Klima devre kesici rölesi
J-19	(A/C KESİNTİ).
J-20	Sinyal lambası rölesi (kontur lambası)
