Opel Movano (2008-2017) – sigorta kutusu
Opel Movano (2008) – sigorta paneli şeması
Üretim yılı: 2008.
Opel Movano (2008) içindeki sigara çakmağı (güç prizi) sigorta panelinde bir sigortadır.
Gösterge paneli sigorta paneli
| Sembol | Açıklama |
| İklimlendirme | |
| Isıtmalı dış aynalar | |
| Elektronik immobilizer | |
| Isıtmalı koltuklar | |
| Elektrikli pencereler | |
| Sol farlar | |
| Sağ farlar | |
| Navigasyon sistemi | |
| Cam silecekleri | |
| Radyo/sigara çakmağı | |
| Korna | |
| Hava süspansiyonu | |
| Sol uzun farlar | |
| Sağ uzun farlar | |
| Gösterge paneli | |
| Sigara çakmağı | |
| Isıtma sistemi | |
| İç aydınlatma | |
| Lastik kilitlenmesini önleme sistemi | |
| Isıtmalı arka cam | |
| Saat/iç aydınlatma/radyo | |
| Sol konum lambası | |
| Sağ konum lambası | |
| Acil durum lambaları | |
| Aksesuar prizi | |
| Merkezi kilit | |
| Isıtmalı ön cam | |
| Stop lambası | |
| Arka cam su püskürtücüsü | |
| Arka sis lambası | |
| Enjektörler | |
|
Elektrikli ayarlanabilir dış aynalar
|
|
| Gövde kontrol modülü |
Opel Movano (2010-2017) – sigorta paneli şeması
Üretim yılı: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Opel Movano (2010-2017) içindeki sigara çakmağı (güç prizi) sigorta panelinde 3 numaralı sigortadır.
Gösterge paneli sigorta paneli
| Numara | Ampere [A] | Açıklama |
| 1 | 10 | Ses-navigasyon sistemi; Koltuk ısıtma. |
| 2 | 10 | Güç prizi 1 |
| 3 | 10 | Sigara çakmağı |
| 4 | 10 | Güç prizi 2 |
| 5 | 5 | Gösterge paneli |
| 6 | 30 | Merkezi kilit (UCE Habitacle (CPE, SUPCPE), BFR) |
| 7 | 25 | Yön göstergeleri; Arka sis farları; Gövde kontrol modülü. |
| 8 | 5 | Diagnostik konektör |
| 9 | – | – |
| 10 | 5 | ABS; Elektronik stabilite programı (ESP). |
| 11 | 10 | İç aydınlatma; Stop lambaları. |
| 12 | 5 | Gövde kontrol modülü |
| 13 | 15 | Fren lambası |
| 14 | 5 | Gövde kontrol modülü; Elektrikli pencereler; İklimlendirme. |
| 15 | 20 | Isıtmalı arka cam sol |
| 16 | 20 | Isıtmalı arka cam sağ |
| 17 | 15 | Cam silecek püskürtücüsü |
| 18 | 5 | Elektronik immobilizer |
| 19 | 15 | Isıtmalı koltuklar (BFRH2, ADPCNC, adaptif kit) |
| 20 | – | – |
| 21 | 10 | Dönüş lambaları |
| 22 | 10 | İnformatik sistemi; Koltuk ısıtma; Araç ekranı; Ses bağlantıları; Alarm. |
| 23 | 5 | Hands-free bağlantısı |
| 24 | 10 | Tachograf |
| 25 | – | – (temel diyot) |
| 26 | – | – (temel diyot) |
| 27 | 40 | Klima fanı |
| 28 | 10 | Ekstra adaptasyonlar |
| 29 | 40 | Elektrikli pencereler; Gövde kontrol modülü. |
Motor bölmesindeki sigorta paneli
| Numara | Ampere [A] | Açıklama |
| F1 | – | – |
| F2 | – | – |
| F3 | 50 | BUS X62 |
| F4 | 40 | ABS ECU |
| F5 | 50 | Ekstra ısıtma rölesi 1 |
| F6 | 50 | Özel gövde dönüşümü, BUS X62 |
| F7 | 70 | Ekstra ısıtma rölesi 2 |
| F8 | 70 | Arka farlar; Yolcu bölmesi sigorta paneli; Dizel yağ ısıtıcı direnci. |
| F9 | 70 | Yolcu bölmesi rölesi ve sigorta paneli |
| F10 | 50 | Motor fanı rölesi 3; Motor fanı rölesi (güç, aracın spesifikasyonuna bağlıdır). |
| 40 | ||
| F11 | 40 | Motor fanı hız rölesi 1; Motor fanı hız rölesi 2 (güç, aracın spesifikasyonuna bağlıdır). |
| 50 | ||
| 60 | ||
| F12 | 40 | Başlatma |
| F13 | 60 | Isıtma arayüzü |
| F14 | 60 | Isıtma arayüzü |
| F15 | 70 | Dizel motor buji rölesi modülü. |
| F 16 | 40 | Elektrikli pompa modül rölesi. |
| 50 | Sigorta paneli 2 | |
| BUS SIGORTA PLAKASI (260BA) | ||
| F1 | 5 | Aydınlatma kontrol rölesi (GRUAU) Ön ve arka aydınlatma |
| F2 | 5 | Aydınlatma kontrol rölesi (GRUAU) Bireysel aydınlatma (X81) |
| F3 | 15 | Röle 1155 (70 A + ek yük boşaltma rölesi) |
| F4 | 25 | Röle 1155 (70A + BCM pil rölesi) |
| F5 | 10 | GRUAU kit için multimedya ekranı besleyici. |
| F6 | 5 | Pencere eşiği elektronik kontrol beslemesi |
| F7 | – | – |
| F8 | – | – |
| Numara | Ampere [A] | Açıklama |
| F1 | 7,5 | Sağ yan lamba |
| F2 | 7,5 | Sol yan lamba |
| F3 | 10 | Sağ kısa far |
| F4 | 10 | Sol kısa far |
| F5 | 20 | Sis farları |
| F6 | 10 | Sol uzun far |
| F7 | 10 | Sağ uzun far |
| F8 | 25 | ABS beslemesi |
| F9 | 30 | Cam silecekleri |
| F10 | 10 | PIS hava yastığı (temel ateşleme beslemesi). |
| F11 | – | – |
| F12 | 20 | Ön aks ECU beslemesi (ön tekerlek). |
| F13 | – | – |
| F14 | – | – |
| F15 | – | – |
| F 16 | 5 | PIS şanzıman (temel ateşleme beslemesi). |
| F17 | 7,5 | PIS yolcu bölmesinde (temel ateşleme beslemesi). |
| F18 | 5 | Enjeksiyon ECU, dizel yağ ısıtıcı rölesi |
| F19 | 10 | Arka farlar PIS (temel ateşleme beslemesi). |
| F20 | – | – |
| F21 | – | – |
| F22 | 10 | İklimlendirme (kompresör) |
| F23 | 5 | Defrost (röle kontrolü) |
Opsiyonel sigorta paneli
Sağ tarafta (direksiyon solda ve sağda) bulunmaktadır. Gösterge panelinin sağ koluna sabitlenmiştir.
| Numara | Ampere [A] | Açıklama |
| 1 | 20 | Kayar kapı |
| 2 | 20 | Bagaj kapağı |
| 3 | Otobüs ısıtmalı koltuk | |
| 4 | ESP otobüsü | |
| 5 | 40 | İklimlendirme bilgileri |
| 6 | 70 | BCM + pil beslemesi |
| 7 | 70 | + ek yük boşaltma beslemesi |

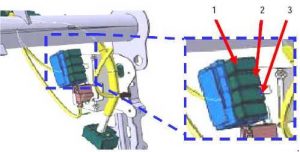

KPD opsiyon röle paneli gösterge panelinin sağ tarafında bulunmaktadır.
| Numara | Ampere [A] | Açıklama |
| 1 | 20 | Akım dağıtım beslemesi + 12 V |
| 2 | 20 | Motor çalışma bilgileri |
| 3 | Isıtmalı koltuk |
