Renault Espace (1997-2006) – sigorta kutusu

Demir Emre

Bu makalede Renault Espace (1997–2006) sigorta kutusu şemalarını bulacak, aracın içindeki sigorta panellerinin nerede olduğunu keşfedecek ve her bir sigortanın ataması ve düzeni hakkında ayrıntılı bilgiler alacaksınız.

Renault Espace – sigorta şeması

Üretim Yılı: 1997, 1998, 1999, 2000, 2001, 2002.

Renault Espace’deki sigara çakmağı (güç prizi) sigortaları kabin içinde 11. sigortadır.

Konum

Kabin

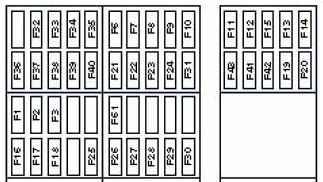

Tip 1

Açıklama

FA (15A) Yedek
tam gıda (10A) Yedek
FC Yedek
F1 (10A) Sol arka farlar
F2 (10A) Sağ ön farlar;

Sağ arka yan farlar.
Reklam
F3 (7,5A) Isıtmalı yan aynalar
F6 (25A) Elektrikli koltuklar
F9 (25A) Arka cam sileceği
F10 (15A) Motor yönetimi
F11 (15A) Sigara çakmağı
F12 (25A) Ön cam sileceği
F13 (7,5A) Geri vites farları
F14 (20A) Isıtmalı koltuklar
F15 (25A) Çok fonksiyonlu kontrol modülü;

Ön cam silecekleri.
F18 (10A) Isıtma;

Klima;

Geri vites farları.
F19 (20A) Bagaj kapağı
F21 (15A) Sis farları
F22 (10A) Arka sis farları
F25 (20A) Korna
F26 (15A) Ses sistemi;

Elektrikli yan aynalar.
F27 (10A) Telefon
F28 (10A) İç aydınlatma
F29 (10A) Çok fonksiyonlu kontrol modülü
F30 (5A) Hırsızlık önleme sistemi;

Aktif süspansiyon sistemi.
F31 (3A) Soğutma fanı motoru rölesi
Reklam
F33 (15A) Isıtıcı;

Klima;

Ses sistemi.
F34 (7,5A) Opsiyonel ekipman
F36 (7,5A) Otomatik şanzıman
F37 (7,5A) Fren kilitleme sistemi (ABS)
F38 (30A) Motor yönetimi
F39 (15A) Hava yastığı;

Hırsızlık önleme sistemi.
F40 (20A) Hız sabitleyici;

Fren lambaları;

Aktif süspansiyon sistemi.
F41 (40A) Ön elektrikli pencereler
F42 (30A) Korna;

Işık anahtarı.
F57 (30A) Süspansiyon kontrol sistemi
  • Isıtmalı arka cam rölesi
  • Ateşleme ana devre rölesi 1
  • Soğutma fanı motoru rölesi

Tip 2

Röle

Açıklama

F1 (10A) Sol arka farlar
F2 (10A) Sağ ön farlar;

Sağ arka yan farlar.
F3 (7,5A) Isıtmalı yan aynalar
F6 (25A) Elektrikli koltuklar
F7 (15A) Klima;

Merkezi kilit;

İmmobilizer.
Reklam
F8 (15A) Alarm
F9 (25A) Arka cam sileceği
F10 (3A) Motor yönetimi
F11 (15A) Sigaralar için sigara çakmağı
F12 (25A) Ön cam sileceği
F13 (10A) Klima, geri vites farları
F14 (20A) Isıtmalı koltuklar
F15 (25A) Ön cam sileceği
F 16 (15A) Sol far – yüksek ışık
F17 (15A) Sağ far – yüksek ışık
F18 (7,5A) Geri vites farları
F19 (10A) Lukasz
F20 (10A) Çift yakıt besleme sistemi
F21 (15A) Sis farları
F22 (10A) Arka sis farları
F23 Bağlantı – “ACC” konumu
F24 (15A) Motor yönetim sistemi – Dizel
F25 (20A) Korna
F26 (5A) Hırsızlık önleme sistemi;

Ses sistemi.
F27 (10A) Ses sistemi;

Telefon.
F28 (10A) İç aydınlatma
F29 (20A) Ses sistemi;

Anahtar aydınlatması.
Reklam
F30 (5A) Süspansiyon kontrol sistemi
F31 (3A) Isıtıcı;

Klima.
F32 (15A) Ses sistemi
F33 Isıtıcı;

Klima.
F34 (5A) Gösterge paneli
F35 (5A) CD ses çalar
F36 (5A) Otomatik şanzıman
F37 (7,5A) Fren kilitleme sistemi (ABS)
F38 (30A) Motor yönetimi
F39 (15A) Hava yastığı;

Hırsızlık önleme sistemi;

Gösterge paneli.
F40 (20A) Hız sabitleyici;

Acil durum lambaları;

Fren lambaları;

Aktif süspansiyon sistemi.
F41 (30A) Elektrikli pencereler
F42 (30A) Elektrikli pencereler
F43 Bağlantı – otomatik şanzıman kontrol sistemi, ateşleme ana devre rölesi
F61 (5A) Motor yönetim sistemi (çift yakıt sistemi)
  1. Klima rölesi
  2. Arka elektrikli pencere rölesi
  3. Isıtmalı arka cam rölesi
  4. Arka sis farı rölesi
  5. İç aydınlatma rölesi – arka
  6. Hırsızlık önleme rölesi
  7. Ön sis farı rölesi
  8. Ateşleme ana devre rölesi 1
  9. Ateşleme ana devre rölesi 2
  10. Ön cam sileceği aralıklı çalışma rölesi
  11. Tanılama konektörü (DLC)

Motor bölmesi

Açıklama

F44 (40A) Isıtmalı yan aynalar;

Isıtmalı arka cam.
F45 (60A) Sigorta kutusu / röle, ayak alanı ^ 42), ateşleme ana devre rölesi, çok fonksiyonlu kontrol modülü (1999 ^)
F46 (60A) Sigorta kutusu / röle, ayak nişi ^ 12, F29)
F47 –
F48 (50A) Isıtıcı ve klima
F49 (30A) Motor yönetimi
F50 (70A) Far rölesi – yüksek ışık, far rölesi – alçak ışık, far yıkayıcı
F51 (60A) Fren kilitleme sistemi (ABS)
F53 (60A) Şarj konektörü
F54 (40A) Soğutma fanı motoru rölesi 1
F55 (40A) Soğutma fanı motoru rölesi 2
F56 –
F57 –
F58 (15A) Sol far – yüksek ışık
F59 (15A) Sağ far – yüksek ışık
Reklam

Tip 1

  1. Yüksek ışık rölesi
  2. Düşük ışık rölesi
  3. Isıtıcı fan motoru rölesi
  4. –
  5. Marş motoru rölesi
  6. –
  7. Ateşleme bobini rölesi
  8. Motor kontrol rölesi
  9. Oksijen sensörü rölesi
  10. Yakıt pompası rölesi

Tip 2

  1. Yakıt pompası rölesi
  2. Yakıt pompası rölesi
  3. Marş motoru rölesi
  4. Gündüz farları için düşük ışık rölesi
  5. Isıtıcı fan rölesi
  6. İki hızda motor soğutma fanını aktive eden röle
  7. Motor soğutma fanı rölesi
  8. Motorun aşırı ısınmasına karşı koruma rölesi
  9. Motor soğutma fanı rölesi

Renault Espace (2002-2006) – sigorta kutusu şeması

Üretim Yılı: 2002, 2003, 2004, 2005, 2006.

Renault Espace (2002-2006) sigara çakmağı (güç prizi) sigortası gösterge panelindeki F24 sigortasıdır.

Gösterge panelindeki sigorta kutusu

Renault Espace - sigorta kutusu şeması - gösterge paneli

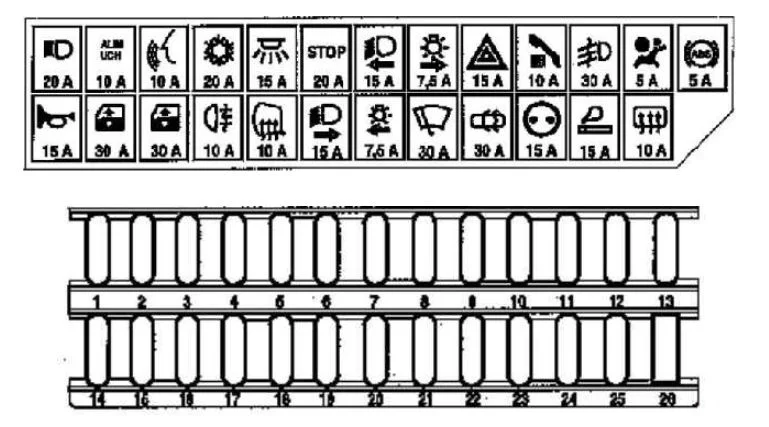

Renault Espace - sigorta kutusu şeması - gösterge paneli 1

Renault Espace – sigorta kutusu şeması – gösterge paneli
Nr Ampere [A] Açıklama
F1 – –
F2 10 Kabin içindeki kombinasyon modülünün beslemesi;

Kart okuyucu;

Başlatma düğmesi;

Otomatik park freni.
F3 10 Ses sentezleyici;

Xenon lambalarının ışık ayarı;

Gösterge paneli;

Buhar püskürtme nozulları;

Far ayar düğmesi.
F4 20 Geri vites farları;

Isıtma ve klima;

Park yardımı;

+Ateşleme sonrası uyarı sinyali;

Anahtar aydınlatması;

Yağmur sensörü;

Elektrokromik yan aynalar;

Klima kompresörü;

Cam silecek motoru sinyali.
F5 15 Kabin aydınlatması zamanlayıcısı
F6 20 Fren lambaları;

Cam sileceği kolu;

Tanılama prizi;

Çocuk erişim kilidi göstergesi;

Arka elektrik kilidi göstergesi;

Elektrikli pencere anahtarlarının aydınlatması;

Hız sabitleyici;

Eller serbest kit bağlantısı.
F7 15 Sol far alçak ışık;

Xenon lambalarla bilgisayar;

Far ayar motoru.
F8 7,5 Sağ yan far
F9 15 Farlar ve uyarı lambaları
F10 10 İletişim sistemi;

Radyo;

Sürüş pozisyonu hafızası;

Koltuk rölesi;

Isıtmalı arka cam rölesi beslemesi.
F11 30 Ses sentezleyici;

Gösterge paneli;

Ön sis farları;

Klima.
F12 5 Hava yastıkları ve germe mekanizmaları
F13 5 ABS bilgisayarı;

Elektronik stabilite programı.
F14 15 Sesli alarm (buzz)
F15 30 Ön sürücü tarafı cam kaldırıcı;

Elektrikli yan aynalar.
F 16 30 Yolcu penceresi elektrikle kontrol edilen
F17 10 Arka sis farları
F18 10 Isıtmalı yan aynalar
F19 15 Sağ far alçak ışık
F20 7,5 Sol yan far;

Aydınlatma dimmerleri ve torpido gözü;

Plaka aydınlatması;

Sigara çakmağı aydınlatması;

Anahtarların aydınlatması dışında

kapılar ve acil lambalar;

Park freni kontrol aydınlatması.
F21 30 Yüksek ışık farları ve arka cam sileceği
F22 30 Merkezi kilit
F23 15 Konsol aksesuar prizi
F24 15 Sigara çakmağı
F25 10 Direksiyon kolonunun kilidi;

Isıtmalı arka cam rölesi beslemesi.

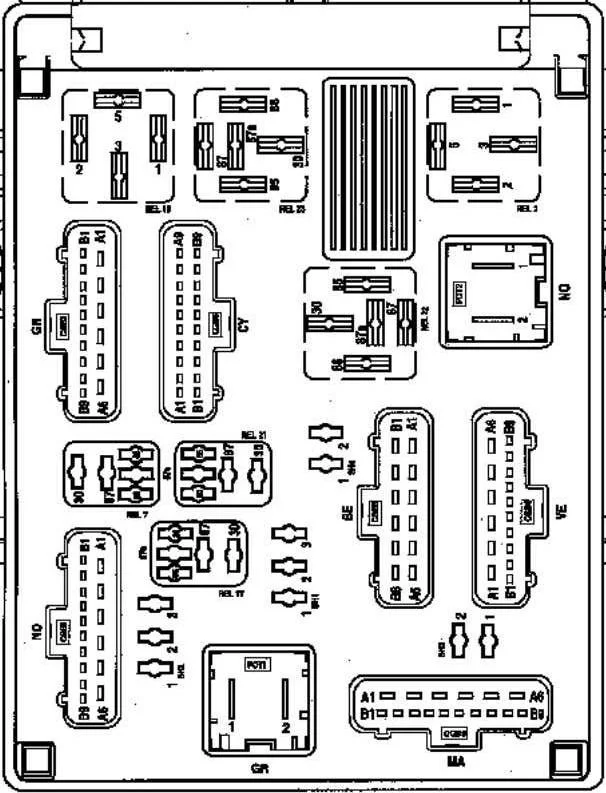

Renault Espace - sigorta kutusu şeması - gösterge paneli 2
Renault Espace – sigorta kutusu şeması – gösterge paneli
Nr Açıklama
RÖLE
Reklam
R2 Isıtmalı arka cam
R7 Ön sis farları
R9 Cam silecekleri
R10 Cam silecekleri
R11 Arka ekran;

Geri vites farları
R12 Pencere kilidi
R13 Pencere kilidi
R18 Kabin aydınlatması zamanlayıcısı
R19 Röle plakasının
R21 Frenleme başlangıcı
R22 UCH – +ateşlemeden sonra
R23 Aksesuarlar, radyo aksesuarları;

Arka elektrikli pencere
Dağıtım
SH1 Arka elektrikli pencereler
SH2 Ön elektrikli pencereler
SH3 Gündüz farları
SH4 Gündüz farları

Orta konsol

Tüketici için kesme sigortası orta konsolda, kol dayama kapağının altında bulunmaktadır.

Nr Ampere [A] Açıklama
F50 20 Tüketici kesme sigortası:

Tanılama prizi;

Radyo;

Koltuk hafıza destek bilgisayarı;

Saat grubu ve dış sıcaklık;

Navigasyon destek bilgisayarı;

Merkezi birim;

Uyarı bağlantısı;

Lastiklerdeki basınç alıcı.

Nr Amp [A] Açıklama
F32 – –
F33 – –
F34 15 Sürücü koltuğunun elektrik beslemesi
F35 20 Sürücü ve yolcu için ısıtmalı koltuklar
F36 20 Sürücü elektrikli koltuğu
F37 20 Yolcu elektrikli koltuğu
Röle
R3 Koltuk beslemesi
R4 Gündüz farları için far konumları
R5 Gündüz farları için alçak ışık farları
R6 Far yıkayıcı pompası
R7 Fren lambaları kapalı
Renault Espace – sigorta kutusu şeması – gösterge paneli
Nr Amp [A] Açıklama
F26 30 Römork prizi
F27 30 Açılır tavan
F28 30 Sol arka pencere elektrikle kontrol edilen
F29 30 Sağ arka pencere elektrikle kontrol edilen
F30 5 Direksiyon açısı sensörü
F31 30 Karartma açılır tavan
Röle
R7 Klima
Nr Açıklama
R20 Elektrikli pencere
