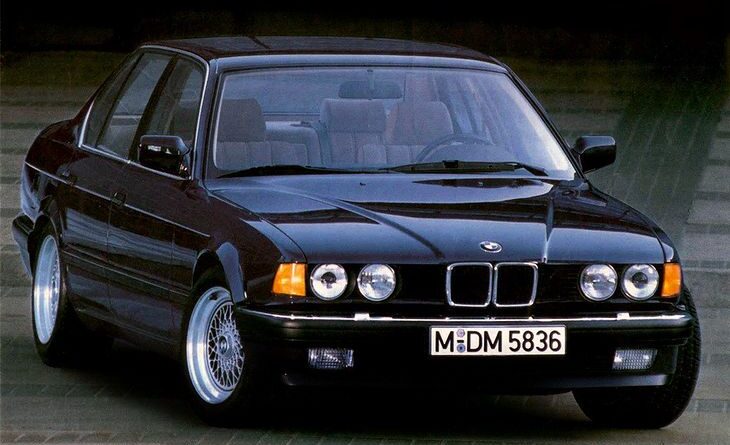

BMW 7 E32 (1987-1994) – sigorta kutusu

Bu makalede, 1987–1994 yılları arasında üretilen BMW 7 Serisi (E32) sigorta kutusu diyagramlarını bulacaksınız, aracın içindeki sigorta panellerinin konumu hakkında bilgi edinecek ve her sigortanın atamasını öğreneceksiniz (sigorta düzeni).

BMW 7 E32 – sigorta kutusu şeması

Motor bölmesi

Ana sigorta kutusu

Sol tarafta yer almaktadır.

Açıklama

1. 15 A stop lambası anahtarı.
Silecek rölesinin bobini.
Cihazların bağlantısı.
Araç bilgisayarı.
2. 7,5 A Farların düşük ışık rölesinin bobini.
Farların yüksek ışık rölesinin bobini.
Yüksek ışık farlarının yanma göstergesi.
3. 10 A Sis farlarının rölesinin bobini.
Arka sis farları.
Yüksek ışık farlarının uyarı rölesi.
Sinyal lambası anahtarı.
4. 7,5 Sol arka farlar.
5. 10 A Sağ arka farlar.
Alarm uyarı lambası.
Plaka aydınlatma lambaları.
Gösterge aydınlatma anahtarı.
Kontrol lambaları.
Gösterge aydınlatma lambaları.
6. 15 A Sinyal lambası anahtarı rölesi.
Darbelere karşı sensör ve hırsızlık alarmı.
7. 15 A Sis farları.
Sis farlarının yanma göstergesi.
8. 7,5 A Arka sis farları.
9. 15 A Korna.
Isıtıcı sirkülasyon pompası.
10. 7,5 Sol düşük ışık farları.
11. 7,5 A Sağ düşük ışık farları.
12. 15 A Geri vites lambası anahtarı.
Yan aynaların konum ayar anahtarı.
Silecek nozul ısıtıcı elemanları.
Ön cam sileceği.
13. 7,5 A Sol yüksek ışık farları.
14. 7,5 A Sağ yüksek ışık farları.
15. 7,5 Ayrıcalıklı.
16. 30 A Koltuk ısıtma anahtarı.
Bel desteği ayar anahtarı.
17. 7,5 A Dijital motor yönetim sistemi kontrolörü Motronic.
Otomatik şanzıman vites kolu anahtarı.
Stop lambası anahtarı.
Cihazların bağlantısı.
Arka koltuk başlıklarının geri dönüşü için röle bobini.
Hırsızlık önleyici cihaz.
Araç bilgisayarı.
Kapı merkezi kilitleri için uzaktan kumanda.
18. 15 A Perde kontrol anahtarı.
Arka iç aydınlatma kapakları.
Radyo alıcısı (“+” kontak sonrası).
Telefon (“+” kontak sonrası).
19. 30 A Isıtıcı fan anahtarı.
20. 10 A Gösterge paneli.
Saat.
Araç bilgisayarı.
21. 10 A Bagaj aydınlatma lambası.
Ön ve arka okuma lambaları.
22. 30 A Far sileceği.
23. 15 A Elektrik yakıt pompası.
24. 10 A Elektrik cihazları için ana kontrol ünitesi.
25. 30 A Elektrik fanı.
26. 30 A Sigaralık.
27. 7,5 A Isıtıcı kontrol ünitesi.
Isıtıcı elektromanyetik valfleri.
28. 15 A Arka cam ısıtma rölesinin bobini.
Motor bölmesindeki elektronik kontrol kutusu fanı.
Sürüş yardım kontrol ünitesi.
29. 7,5 A Elektrik fanın yanma rölesinin bobini.
Isıtıcı sirkülasyon pompasının yanma rölesi.

Röle Ataması

• K1 – ek soğutma fanının yanma rölesi
• K2 – kornanın rölesi
• K3 – yüksek ışık farlarının rölesi
• K4 – düşük ışık farlarının rölesi
• K5 – ayna ısıtma rölesi
• K6 – ek soğutma fanı rölesi
• K7 – arka cam ısıtma rölesi
• K8 – sis farlarının rölesi
• K9 – arka sis farları rölesi
• K10 – gösterge paneli, silecek ve sprey aydınlatmasının yanma rölesi
• K16 – alarm rölesi
• N17 – kontrol cihazı anahtarı rölesi.
• K51 – telefon sinyal rölesi.

Ekstra kutu

Sağ tarafta yer almaktadır.

Açıklama

1. Motronic veya DME bilgisayarı;
2. Cruise control ünitesi;
3. Yakıt pompası rölesi (turuncu) ve DME (beyaz);
4. ABS bilgisayarı.

Yolcu bölmesi

Sigorta kutusu arka koltuğun altında yer almaktadır.

Oklar, sigortaların olası konumlarını göstermektedir.

Açıklama

30. 7.5A Elektrik cihazları için ana kontrol ünitesi.
Röle bloğu.
Sol ön kapı kilidi anahtarı (kilit).
Kapı kilitleri için ısıtıcı elemanlar.
31 7.5A Sağ ön kapı kilidi anahtarı (kilit).
Kapı kilitlerinin uzaktan kumandası.
Hırsızlık önleyici cihazın kapak anahtarı.
Hırsızlık önleyici cihazın koltuk anahtarı.
Hırsızlık önleyici cihazın akü anahtarı.
32 7.5A Perde kontrol ünitesi.
33 7.5A Ayrıcalıklı.
34 30A Ayrıcalıklı.
35 30A Ayrıcalıklı.
36 30A Ayrıcalıklı.
37 Ayrıcalıklı.
38 Ayrıcalıklı.
39 Ayrıcalıklı.
40 10A Arka başlık ayar motoru.
41 30A Radyo alıcısı (“+” her zaman aktif).
42 30A Sol ön koltuğun konum ayar motoru.
43 30A Sağ ön koltuğun konum ayar motoru.
44 30A Ön cam sileceği.
45 Ayrıcalıklı.
46 30A Arka cam ısıtıcı elemanı.
47 30A Elektrik cihazları için ana kontrol ünitesi.
48 Ayrıcalıklı.
49 Ayrıcalıklı.
50 30A Römork bağlantı cihazı.
51 25A Ayrıcalıklı.
52 10A Ayrıcalıklı.
53 10A Telefon (“+” her zaman aktif).
54 15A Ayrıcalıklı.

Röle elemanları, aracın donanımına bağlı olarak da değişebilir:

• A1 – ana modül;
• A5 – ana modül rölesi;
• K11 – silecek rölesi;
• K13 – sis farları rölesi;
• K15 – elektrik şebekesi koruma rölesi;
• K27 – sol koltuk ısıtma rölesi;
• K28 – sağ koltuk ısıtma rölesi;
• N13 – kızılötesi arama kontrol modülü.
