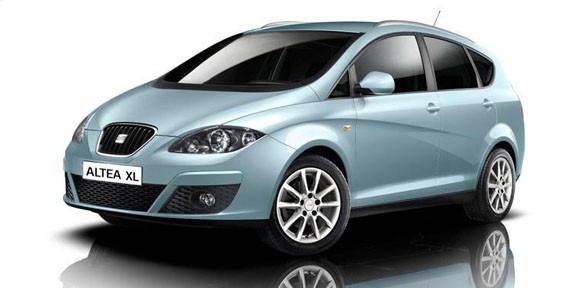

Seat Altea XL (2006-2009) – sigorta kutusu

Demir Emre

Bu makalede, 2006–2009 yılları arasındaki Seat Altea XL’in sigorta kutusu şemalarını bulacak, aracın içindeki sigorta panellerinin yerleri hakkında bilgi alacak ve her sigortanın atamasını öğreneceksiniz (sigorta düzeni).

Seat Altea XL (2006) – sigorta şeması

Üretim yılı: 2006

Gösterge panelinin sol tarafındaki sigorta kutusu

Numara Açıklama Ampere [A]
1 Boş
2 Boş
3 Boş
4 Boş
Reklam
5 Boş
6 Boş
7 Boş
8 Boş
9 Hava yastığı 5
10 Boş
11 Boş
Pazarlama sonrası kiti 5
12 Sol ön far xenon 10
13 Isıtma kontrol anahtarı / ESP, ASR / geri vites / telefon sistemi 5
14 ABS / ESP / Motor / Farlar / Römork kontrol ünitesi / ışık anahtarı / Gösterge paneli 10
15 Far ayar kontrol ünitesi / Isıtmalı ön cam / Sinyal aydınlatması / Tanılama kontrol ünitesi 10
16 Sağ ön far xenon 10
17 D2L Motor (2,0 l 147 kW 4 vites TFSI) 10
18 Boş
19 Boş
20 Park Pilot (park yardımcısı) / vites kolu / ESP modülü 10
21 Kablo kontrol ünitesi 7,5
22 Hareket sensörü alarmı / Klakson 5
23 Tanılama / yağmur sensörü / ışık anahtarı 10
Reklam
24 Boş
25 Otomatik şanzıman debriyajı 20
26 Vakum pompası 20
27 Boş
28 Arka silecek motoru / kablo modülü 20
29 Boş
30 Ateşleme / priz 20
31 Boş
32 Boş
33 Isıtıcı 40
34 Boş
35 Boş
36 2,0 l 147 kW motor 10
37 2,0 l 147 kW motor 10
38 2,0 l 147 kW motor 10
Reklam
39 Römork kontrol ünitesi (debriyaj) 15
40 Römork kontrol ünitesi (sinyaller, frenler ve sol taraf) 20
41 Römork kontrol ünitesi (sis farı, geri vites lambası ve sağ taraf) 20
42 Römork için kiti (çekme çözümü) 15
43 Boş
44 Arka cam ısıtması 25
45 Ön elektrikli pencereler 30
46 Arka elektrikli pencereler 30
47 Motor (yağ basıncı, benzin rölesi) 15
48 Konfor kontrolü 20
49 Isıtıcı kontrolü 40
50 Isıtmalı koltuklar 30
51 Açılır tavan 20
52 Far yıkayıcılar 20
53 Römork için kiti (çekme çözümü) 20
54 Taksi (takometre beslemesi) 5
55 Römork için kiti (çekme çözümü) 20
56 Taksi (radyo beslemesi) 15
57 Boş
58 Merkezi kilit 30
Okumak  Seat Leon III (2012'den itibaren) - akü

Motor bölmesindeki sigorta şeması, sol taraf

Numara Açıklama Ampere [A]
1 Silecekler 30
Reklam
2 Direksiyon kolon 5
3 Kablo kontrol ünitesi 5
4 ABS 30
5 AQ şanzıman 15
6 Gösterge paneli 5
7 Boş
8 Radyo 15
9 Telefon 5
10 FSI ana rölesi / motor bölmesi dizel / enjeksiyon modülü beslemesi 5
D2L motor bölmesindeki ana röle (2.0 FSI 147 kW) 10
11 Boş
12 Geçiş 5
13 Benzin enjeksiyon modülü beslemesi 25
Dizel enjeksiyon modülü beslemesi 30
14 Bobin 20
15 T71 motor / 20 FSI 5
Pompa rölesi 10
16 ADS pompası 30
17 Klakson 15
18 Boş
19 Temiz 30
20 Boş
21 Lamba sensörü 15
22 Fren pedalı, hız sensörü 5
23 1.6 motor, ana röle (röle no. 100) 5
T 71 dizel EGR 10
2.0 D2L Yüksek basınçlı yakıt pompası 15
24 ARF, valf değiştirici 10
25 Doğru aydınlatma 40
26 Sol aydınlatma 40
Reklam
27 1.6 SLP motoru 40
1.9 TDI buji rölesi 50
28 KL15 40
29 Elektrikli pencereler (ön ve arka) 50
Elektrikli pencereler (ön) 30
30 X – çıkış rölesi 40

Motor bölmesindeki konum: yan kutu

Sigortalar

Numara Açıklama Ampere [A]
B1 Alternatör <140 W. 150
Alternatör > 140 W. 200
C1 Direksiyon yardımı 80
D1 Multi-yer beslemesi “30”. İç sigorta kutusu 100
E1 Fan > 500 W. 80
Fan < 500 50
F1 PTC (hava ile ek elektrikli ısıtma) 100
G1 Römork sigorta kutusundaki voltaj beslemesi 50
H1 Merkezi kilit (4F8 otomatik kilitleme ile)

Seat Altea XL (2007) – sigorta şeması

Üretim yılı: 2007

Gösterge panelinin sol tarafındaki sigorta kutusu

Numara Açıklama Ampere [A]
1 Boş
2 Boş
3 Boş
4 Boş
5 Boş
6 Boş
7 Boş
8 Boş
9 Hava yastığı 5
10 Boş
11 Boş
Reklam
Pazarlama sonrası kiti 5
12 Sol far xenon 10
13 Isıtma kontrolü / ESP, ASR anahtarı / geri vites / önceden kurulmuş telefon 5
14 Gösterge paneli ABS / ESP / Motor / Farlar / Römork kontrol paneli / Işık anahtarı / Gösterge paneli 10
15 Far ayar paneli / Isıtmalı ön cam / Sinyal aydınlatması / Tanılama paneli 10
16 Sağ far xenon 10
17 D2L Motor (2,0 l 147 kW 4 vites TFSI) 10
18 Boş
19 Boş
20 Park Pilot (park yardımcısı) / vites kolu / ESP anahtarı 10
21 Kablo kontrol ünitesi 7,5
22 İç alarm sensörü / klakson 5
23 Tanılama / yağmur sensörü / ışık anahtarı 10
24 Boş
25 Otomatik şanzıman bağlantısı 20
26 Vakum pompası 20
27 Boş
28 Far silecek motoru / kablo paneli 20
29 Boş
30 Güç girişi / ateşleme 20
31 Boş
32 Boş
33 Isıtıcı 40
34 Boş
35 Boş
36 2,0 l 147 kW motor 10
37 2,0 l 147 kW motor 10
38 2,0 l 147 kW motor 10
39 Römork kontrol ünitesi (debriyaj) 15
40 Römork kontrol ünitesi (sinyaller, frenler ve sol taraf) 20
41 Römork kontrol ünitesi (sis farı, geri vites lambası ve sağ taraf) 20
42 Römork için kiti (çekme çözümü) 15
43 Boş
44 Arka cam ısıtması 25
45 Ön elektrikli pencereler 30
46 Arka elektrikli pencereler 30
47 Motor (yakıt kontrolü, benzin rölesi) 15
48 Konfor kontrolü 20
49 Isıtıcı kontrolü 40
50 Isıtmalı koltuklar 30
51 Açılır tavan 20
52 Far yıkayıcılar 20
53 Römork için kiti (çekme çözümü) 20
54 Taksi (takometre beslemesi) 5
55 Römork için kiti (çekme çözümü) 20
56 Taksi (radyo beslemesi) 15
57 Boş
58 Merkezi kilit 30
Okumak  Seat Ibiza 4 (6J) (2008-2017) - akü

Motor bölmesindeki sigorta şeması, sol taraf

Numara Açıklama Ampere [A]
1 Silecekler 30
2 Direksiyon kolon 5
3 Kablo kontrol ünitesi 5
4 ABS 30
5 AQ şanzıman 15
6 Gösterge paneli 5
7 Boş
8 Radyo 15
9 Telefon 5
10 FSI ana rölesi / motor bölmesi dizel / enjeksiyon modülü beslemesi 5
D2L motor bölmesindeki ana röle (2.0 FSI 147 kW) 10
11 Boş
12 Geçiş 5
13 Benzin enjeksiyon modülü beslemesi 25
Dizel enjeksiyon modülü beslemesi 30
14 Bobin 20
15 T71 motor / 20 FSI 5
Pompa rölesi 10
16 ADS pompası 30
17 Klakson 15
18 Boş
19 Temiz 30
20 Boş
21 Lamba sensörü 15
22 Fren pedalı, hız sensörü 5
23 1.6 motor, ana röle (röle no. 100) 5
T 71 dizel EGR 10
2.0 D2L Yüksek basınçlı yakıt pompası 15
24 ARF, valf değiştirici 10
25 Doğru aydınlatma 40
26 Sol aydınlatma 40
27 1.6 SLP motoru 40
1.9 TDI buji rölesi 50
28 KL15 40
29 Elektrikli pencereler (ön ve arka) 50
Elektrikli pencereler (ön) 30
30 X – çıkış rölesi 40

Motor bölmesindeki konum: yan kutu

Sigortalar

Numara Açıklama Ampere [A]
B1 Alternatör <140 W. 150
Alternatör > 140 W. 200
C1 Direksiyon yardımı 80
D1 Multi-yer beslemesi “30”. İç sigorta kutusu 100
E1 Fan > 500 W. 80
Fan < 500 50
F1 PTC (hava ile ek elektrikli ısıtma) 100
G1 Römork sigorta kutusundaki voltaj beslemesi 50
H1 Merkezi kilit (4F8 otomatik kilitleme ile)

Seat Altea XL (2008) – sigorta kutusu şeması

Üretim yılı: 2008.

Volvo XC90 (2011) içindeki çakmak sigortası (güç girişi) sigorta kutusundaki 30 numaralı sigortadır.

Gösterge panelinin sol tarafındaki sigorta kutusu

No Açıklama Amp [A]
1 Boş
2 Boş
3 Boş
4 Boş
5 Boş
6 Boş
7 Boş
8 Boş
9 Hava yastığı 5
10 RSE girişi (tavan ekranı) 10
11 Boş
12 Sol ana far 10
13 Isıtma kontrolü;

ESP;

ASR anahtarı;

Geri vites;

Önceden kurulmuş telefon;

Tomtom navigasyonu.

 5
14 ABS kontrol paneli;

ESP;

Motor;

Farlar;

Römork kontrol paneli;

Işık anahtarı;

Gösterge paneli;

4×4 kontrol paneli *.

 10
15 Far ayar paneli;

Isıtmalı silecekler;

Sinyal aydınlatması;

Tanılama paneli.

 10
16 Sağ ana far 10
17 Motor yönetimi 10
18 Boş
19 Boş
20 Park Pilot (park yardımcısı);

Vites kolu;

ESP anahtarı.

 10
21 Kablo kontrol ünitesi 7,5
22 İç alarm sensörü;

Klakson.

 5
23 Tanılama;

Yağmur sensörü;

Işık anahtarı

 10
24 Boş
25 Otomatik şanzıman

dağıtım debriyajı.

 20
26 Vakum pompası 20
27 RSE girişi (tavan ekranı) 10
28 Arka silecek motoru kablosu,

gösterge paneli.

20
29 Boş
30 Ateşleme 20
31 Boş
32 Boş
33 Isıtıcı 40
34 Boş
35 Boş
36 Motor yönetimi 10
37 Motor yönetimi 10
38 Motor yönetimi 10
39 Römork kontrol ünitesi

(debriyaj)

15
40 Römork kontrol ünitesi

(sinyaller, frenler ve sol taraf)

20
41 Römork kontrol ünitesi

(sis farı,

geri vites lambası ve sağ taraf).

20
42 Boş
43 Römork önceden kurulumu 40
44 Arka cam ısıtması 25
45 Ön elektrikli pencereler 30
46 Arka elektrikli pencereler 30
47 Motor

(yakıt kontrolü, benzin rölesi)

15
48 Konfor kontrolü 20
49 Isıtıcı kontrolü 40
50 Isıtmalı koltuklar 30
51 Açılır tavan 20
52 Far yıkayıcılar 20
53 Boş
54 Taksi (takometre beslemesi) 5
55 Boş
56 Taksi (verici beslemesi) 15
57 Boş
58 Merkezi kilit 30
* Tüm tekerlekten çekişli araçlar için.

Motor bölmesindeki sigorta şeması, sol taraf

No Açıklama Amp [A]
1 Silecekler 30
2 Direksiyon kolon 5
3 Kablo kontrol ünitesi 5
4 ABS 30
5 AQ şanzıman 15
6 Gösterge paneli 5
7 Boş
8 Radyo 15
9 Telefon;

TomTom navigasyonu.

5
10 Motor yönetimi 5
Motor yönetimi 10
11 Boş
12 Elektronik kontrol ünitesi 5
13 Benzin enjeksiyon modülü beslemesi 25
Dizel enjeksiyon modülü beslemesi 30
14 Bobin 20
15 Motor yönetimi 5
Pompa rölesi 10
16 Doğru aydınlatma 30
17 Klakson 15
18 Boş
19 Temiz 30
20 Su pompası 10
Motor 1.8 için basınç sensörlü pompa 20
21* Lamba sensörü 15
22 Fren pedalı, hız sensörü 5
23 Motor yönetimi 5
Motor yönetimi 10
Motor yönetimi 15
24 AKF, şanzıman valfi 10
25* ABS pompası 40
26 Sol aydınlatma 40
27* Motor yönetimi 40
Motor yönetimi 50
28 Boş
29* Elektrikli pencereler (ön ve arka) 50
Elektrikli pencereler (ön) 30
30 Ateşleme anahtarı 40
* Motor tipine bağlı olarak nominal güç
