Seat Ateca (2016-2021) – sigorta kutusu

Demir Emre

Bu makalede, 2016–2021 Seat Ateca’nın sigorta kutusu şemalarını bulacaksınız, aracın içindeki sigorta panellerinin konumu hakkında bilgi alacaksınız ve her sigortanın atamasını öğreneceksiniz (sigorta düzeni).

Seat Ateca (2016-2019) – sigorta kutusu şeması

Üretim yılı: 2016, 2017, 2018, 2019.

SEAT Ateca’daki sigara çakmağı sigortası (güç prizi) gösterge panelindeki sigorta kutusunda # 40’tır.


Sigortaların renk kodlaması
Renk Amp Değeri
siyah 1
mor 3
açık kahverengi 5
kahverengi 7.5
Reklam
kırmızı 10
mavi 15
sarı 20
beyaz veya şeffaf 25
yeşil 30
turuncu 40


Sigorta kutusunun konumu

Yolcu bölmesi

Sol direksiyonlu araçlar:
Sigorta kutusu çekmecenin arkasındadır.

Sağ direksiyonlu araçlar:
Sigorta kutusu torpido gözündedir.

Açılma sınırlayıcısını (A) iki aşamada sökün:
– önce sınırlayıcıyı çekerek (ok 1) serbest bırakın, ardından nazikçe sağa kaydırın (ok 2). Kapağı normal açılma pozisyonunda (30 °) iken çıkarın.
– Kapağı ikinci açılma pozisyonuna (60 °) serbest bırakmak için yan menteşeleri (B) serbest bırakın.

Sigorta kutusu şemaları

2016, 2017

Gösterge paneli

Gösterge paneli sigorta kutusu şeması: SEAT Ateca (2016, 2017, 2018, 2019)

Nr Açıklama Amper [A]
1 Adblue (SCR) 30
5 Geçiş 5
6 Otomatik vites kolu 5
7 Klima ve ısıtma kontrol paneli;

Arka cam ısıtması;

Statik ısıtma.

 10
8 Tanı;

El freni anahtarı;

Işık anahtarı;

Geri vites lambası;

İç aydınlatma;

Sürüş modu.

 10
9 Direksiyon sütunu 5
10 Radyo ekranı 7.5
12 Radyo 20
14 Klima fanı 40
15 Direksiyon sütunu kilidi 10
16 Anten bağlantı kutusu 7.5
17 Gösterge paneli 5
18 Arka kamera 7.5
Reklam
19 Kessy 7.5
21 4×4 Haldex kontrol ünitesi 15
22 Römork 15
23 Sağ far 40
2A Elektrikli açılır tavan 30
25 Sol kapı 30
26 Isıtmalı koltuklar 30
28 Römork 25
31 Sol far 40
32 Park yardım kontrol ünitesi 7,5 / 10
33 Hava yastığı 5
34 Geri vites anahtarı;

Klima sensörü;

Elektrokromatik ayna.

 7.5
35 Tanı;

Far kontrolörü;

Far ayarlayıcı.

 10
36 Ön kamera;

Radar.

 5/10
38 Römork 25
Reklam
39 Sağ kapı 30
40 12V prizi 20
42 Merkezi kilit 40
43 İç aydınlatma 30
44 Römork 15
45 Elektrikli sürücü koltuğu 15
47 Arka cam sileceği 15
49 Marş;

Debriyaj sensörü.

 5
50 Elektrikli arka kapak 40
53 Isıtmalı arka cam 30

Motor bölmesi

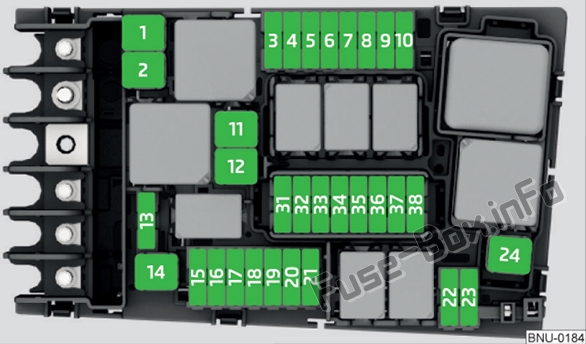

Motor bölmesi sigorta kutusu şeması: SEAT Ateca (2016, 2017, 2018, 2019)

Nr Açıklama Amper [A]
1 ESP kontrol ünitesi 40
2 ESP kontrol ünitesi 40
3 Motor kontrolörü (Dizel/Benzin) 30/15
4 Motor sensörleri 5/10
5 Motor sensörleri 10
6 Fren ışığı sensörü 5
7 Motor beslemesi 10
8 Lambda sensörü 10/15
9 Motor 5/20
10 Yakıt pompası kontrol ünitesi 15/20
11 PTC 40
Reklam
12 PTC 40
13 Otomatik vites kontrolörü 15/30
14 Isıtmalı ön cam 40
15 Kornalar 15
17 Motor kontrol ünitesi 7.5
18 Terminal 30 (pozitif referans) 5
19 Ön cam sileceği 30
20 Alarm sinyali 10
22 Motor kontrol ünitesi 5
23 Marş 30
24 PTC 40
31 Yüksek basınç pompası 15
33 Vites pompası 30
37 Statik ısıtma 20


2018

Gösterge paneli

Nr Açıklama Amper [A]
1 Adblue (SCR) 30
5 Geçiş 5
6 Otomatik vites kolu 5
7 Klima ve ısıtma kontrol paneli;

Arka cam ısıtması;

Statik ısıtma.

 10
8 Tanı;

El freni anahtarı;

Işık anahtarı;

Geri vites lambası;

İç aydınlatma;

Sürüş modu;

Kapı eşiği aydınlatması.

 10
9 Direksiyon sütunu 5
10 Radyo ekranı 7.5
11 Sol far 40
12 Radyo 20
14 Klima fanı 40
15 Direksiyon sütunu kilidi 10
16 Bağlantı Kutusu. 7.5
17 Gösterge paneli 7.5
18 Arka kamera 7.5
19 Kessy 7.5
Reklam
21 4×4 Haldex kontrol ünitesi 15
22 Römork 15
23 Elektrikli açılır tavan 30
24 Sağ far 40
25 Sol kapı 30
26 Isıtmalı koltuklar 30
27 İç aydınlatma 30
28 Römork 25
32 Park yardım kontrol ünitesi 7,5 / 10
33 Hava yastığı 5
34 Geri vites anahtarı;

Klima sensörü;

Elektrokromatik ayna;

Arka güç prizi (USB).

 7.5
35 Tanı;

Far kontrolörü;

Far ayarlayıcı.

 10
36 LED sağ far 7.5
37 LED sol far 7.5
38 Römork 25
39 Sağ kapı 30
40 12V prizi 20
42 Merkezi kilit 40
43 Müzik sistemi CAN ve MOST. 40
44 Römork 15
45 Elektrikli sürücü koltuğu 15
46 USB bağlantısı 7,5
47 Arka cam sileceği 15
49 Marş; debriyaj sensörü 7,5
52 Sürüş modu. 15
53 Isıtmalı arka cam 30

Entegre sigorta / Amper değerleri [A]
Arka güç prizi 230 V 30
Reklam
Okumak  Seat Cordoba III (2003-2009) - sigorta kutusu


Motor bölmesindeki sigorta kutusu

Seat Ateca (2021) - sigorta kutusu

Numara Açıklama ve Amper Değerleri
1 ESP kontrol ünitesi 25
2 ESP kontrol ünitesi 40/60
3 Motor kontrol modülü (dizel/benzin) 30/15
4 Motor sensörleri 7,5/10
5 Motor sensörleri 10
6 Fren ışığı sensörü 7,5
7 Motor beslemesi 10
8 Lambda sensörü 10
9 Motor 20
10 Yakıt pompası kontrol ünitesi 15/20
11 PTC 40
12 PTC 40
13 Vites pompası 15/30
14 Isıtmalı ön cam 50
15 Alarm sesi 15
16 Benzin pompası 20
17 Motor kontrol modülü 7,5
18 Terminal 30 (pozitif referans) 7,5
19 Ön cam sileceği 30
21 Otomatik vites kontrol ünitesi 15/30
22 Motor kontrol ünitesi 7,5
23 Marş 30
24 PTC 40
36 Sol LED far 15
37 Statik ısıtma 20
38 Sağ LED far 15
