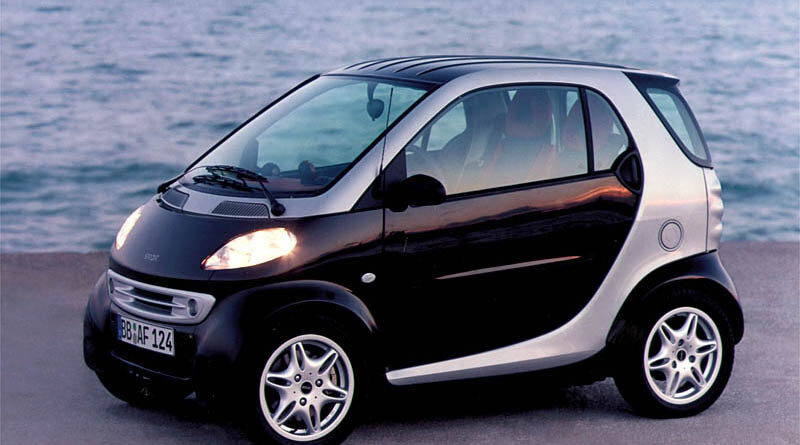

Smart City Coupe (1998-2007) – sigorta kutusu
Bu makalede, Smart City Coupé (1998–2007) sigorta kutusunun diyagramlarını bulacaksınız, aracın içindeki sigorta panellerinin konumu hakkında bilgi alacaksınız ve her sigortanın atanmasını öğreneceksiniz (sigorta düzeni).
Smart City Coupe (1998-2002) – sigorta kutusu şeması
Üretim yılı: 1998, 1999, 2000, 2001, 2002.
Smart City Coupe (1998-2002) sigara çakmağı sigortası (güç prizi) gösterge panelindeki sigorta kutusunda 12’lik bir sigortadır.
Sigorta kutusu – konum
- Gösterge panelinin altında
- Paspasın altında, sol koltuğun altında
Gösterge panelinin altındaki sigorta kutusu
| Nr | Açıklama | [A] |
| 1 | Sağ ön far ve arka, gösterge aydınlatması, plaka lambası | 7,5 |
| 2 | Sol ön far ve arka lamba | 7,5 |
| 3 | Ön sis farı | 15 |
| 4 | Arka sis farı | 7,5 |
| 5 | Sol ana far, far açısı ayarı ile | 7,5 |
| 6 | Sağ ana far, far açısı ayarı ile | 7,5 |
| 7 | Sol uzun far, uzun far göstergesi | 7,5 |
| 8 | Sağ uzun far | 7,5 |
| 9 | Motor 160 16.11.99’dan itibaren: Ateşleme bobini, marş motoru | 25 |
| Motor 660 16.11.99’dan itibaren: Marş motoru | 15 | |
| 10 | 16.11.99’dan itibaren: Sinyal lambaları, dur lambaları | 15 |
| 11 | Radyo, navigasyon sistemi, CD değiştirici, gösterge paneli, hız göstergesi, yedek lamba, çocuk koltuğu otomatik tanıma, diagnostic prizi, PTC ısıtma anahtarı (motor 660) | 15 |
| 12 | 12 V prizi. | 15 |
| 13 | Arka iç lamba, diagnostic prizi | 15 |
| 14 | Radyo, navigasyon sistemi, CD değiştirici | 15 |
| 15 | Kontrol modülleri: gösterge paneli, ZEE, merkezi kilit, alarm, bagaj açma uzaktan kumandası, ön iç lamba | 7,5 |
| 16 | Merkezi kilit, güvenlik konsolu, saat, kornalar, bagaj açma uzaktan kumandası, iç aydınlatma | 15 |
| 17 | Arka silecek motoru | 15 |
| Cabrio: Isıtmalı koltuklar | 25 | |
| 18 | Isıtmalı koltuklar Cabrio: Yumuşak üst motor |
25 |
| 19 | Cabrio: Yumuşak üst motor | 25 |
| Kayar cam tavan | 15 | |
| 20 | Motor 160: Motor kontrol modülü | 7,5 |
| 21 | Arka cam ısıtması, motor fanı | 30 |
| 22 | 16.11.99’dan itibaren: Değiştirme sistemi, devre 30 rölesi | 40 |
| 15.11.99’a kadar: Sinyal lambaları, dur lambaları | 15 | |
| 23 | Isıtıcı fanı | 20 |
| 24 | Sol ve sağ elektrikli pencereler | 30 |
| 25 | Ön silecek, cam yıkama pompası, arka silecek | 20 |
| 26 | Kontrol modülleri: ABS, hava yastığı, ZEE | 7,5 |
| 27 | ABS | 50 |
| Röle | ||
| A | Sis farı rölesi | |
| B | 15.11.99’a kadar: Merkezi kilit açma rölesi 16.11.99’dan itibaren: Bagaj uzaktan açma rölesi |
|
| C | 15.11.99’a kadar: Merkezi kilit kapama rölesi 16.11.99’dan itibaren: Arka silecek ara rölesi |
|
| D | Korna rölesi | |
| E | 15.11.99’a kadar: Bagaj uzaktan açma rölesi 16.11.99’dan itibaren: Isıtıcı fan, elektrikli pencere ve aşırı yük rölesi |
|
| F | Arka cam ısıtma rölesi | |
| G | Motor fanı rölesi | |
| H | Sol sinyal lambası rölesi | |
| I | Sağ sinyal lambası rölesi | |
| K | 15.11.99’a kadar: Isıtıcı fan, elektrikli pencere ve aşırı yük rölesi 16.11.99’dan itibaren: Ön silecek ara rölesi |
|
| L | Far rölesi | |
| M | Far rölesi | |
Paspatın altındaki sigorta kutusu, sol koltuğun altında
| Nr | Açıklama | [A] |
| S1 | Turbo hava radyatörü, soğutucu kompresörünün manyetik kavraması | 15 |
| S2 | Yakıt pompası | 10 |
| S3 | Motor 160: Enjektörler, MEG Motor 660: Enjektörler, elektrik kesici, basınç valfi |
15 |
| S4 | Motor 160: Depo havalandırma valfi, oksijen sensörü Motor 660: Ön ısıtma süresi kontrolü |
10 |
| Röle |
||
| P. | Yakıt pompası elektrik rölesi |
|
| Q | Manuel değiştirici otomatik rölesi | |
| R | Ana röle | |
| S | Turbo hava radyatörü fanı rölesi | |
| T | Marş motoru rölesi | |
| U | Klimanın kompresörünün manyetik kavrama rölesi | |
Smart City Coupe (2002-2007) – sigorta kutusu şeması
Üretim yılı: 2002, 2003, 2004, 2005, 2006, 2007.
Smart City Coupe (2002-2007) sigara çakmağı sigortası (güç prizi) sigorta kutusunda 12’lik bir sigortadır.
Sigorta kutusu – konum

N – Sigorta kutusu
A – Röle
Sigorta kutusu
| Nr | Açıklama | [A] |
| 1 | Marş motoru | 25 |
| 2 | Ön cam sileceği, cam yıkama pompası | 20 |
| 3 | Isıtıcı fan Isıtmalı koltuklar, sadece ısıtmalı koltuklarla |
20 |
| 4 | Sol / sağ elektrikli pencere | 30 |
| 5 | Farlar, uzun farlar, ön sis farı, arka lamba, geri lambası | 7,5 |
| 6 | Sağ ön / arka far, plaka lambası Sağ çevre lambası, sadece Kanada için |
7,5 |
| 7 | Sol ön / arka park lambası Sol çevre lambası, sadece Kanada için |
7,5 |
| 8 | Motor ana rölesi, devre 87/3 | 20 |
| 9 | Motor ana rölesi, devre 87/2 | 10 |
| 10 | Motor ana rölesi, devre 87/1 | 15 |
| 11 | Gösterge seti, güvenlik konsolu, veri arayüzü konektörü, kornalar, sadece deri spor direksiyon ile, direksiyondaki anahtar sistemi ile | 7,5 |
| 12 | Radyo CD, iç lamba | 15 |
| 13 | Ön sis farı | 15 |
| 14 | ESP kontrol ünitesi | 25 |
| 15 | Turbo hava fanı Klimanın kompresörü, sadece Plus iklimlendirme sistemi ile |
15 |
| 16 | Elektrikli yakıt pompası | 10 |
| 17 | Arka cam sileceği (fortwo coupe) | 15 |
| 18 | ESP kontrol ünitesi, güvenlik sistemleri kontrol ünitesi | 7,5 |
| 19 | Dış aynaların ayarı, sadece elektrikle ayarlanabilir ve ısıtmalı aynalarla | 7,5 |
| 20 | Radyo, gösterge seti, hız göstergesi, veri arayüzü konektörü, geri lambası ile CD değiştirici | 15 |
| 21 | İç priz Sigara çakmağı, sadece sigara içme kiti ile |
15 |
| 22 | Sağ ana far | 7,5 |
| 23 | Sol ana far | 7,5 |
| 24 | Sağ uzun far | 7,5 |
| 25 | Sol uzun far, uzun far göstergesi | 7,5 |
| 26 | Dur lambaları | 15 |
| 27 | Motor elektroniği kontrol ünitesi MEG, motor kontrol ünitesi EDG | 7,5 |
| 28 | Arka cam ısıtması (fortwo coupe), soğutma fanı motoru | 30 |
| 29 | Yumuşak tavan (fortwo cabrio)
Elektrikli kayar cam tavan (2005 model yılından itibaren) |
30 |
| 30 | Değiştirme modülünün elektronik kontrol ünitesi | 40 |
| 31 | Korna, merkezi kilit, bagaj uzaktan açma | 30 |
| R1 | Elektrikli kayar cam tavan (2004 model yılına kadar) | 15 |
| R2 | Çok işlevli kontrol ünitesi, sadece Kanada için | 5 |
| R3 | boş | – |
| R4 | boş | – |
| R5 | Çok işlevli kontrol ünitesi, sadece Kanada için | 15 |
| R6 | boş | – |
| R7 | boş | – |
| R8 | Yumuşak tavan (fortwo cabrio) | 25 |
| R9 | Isıtmalı koltuklar | 25 |
Sigorta kutusu (arka)
| Nr | Açıklama | [A] |
| 32 | İkincil hava enjeksiyon pompası (emisyon kontrolü) | 30 |
| 33 | Ateşleme anahtarı | 50 |
| 34 | ESP kontrol ünitesi (N47-5) | 50 |
| 35 | Direksiyon destek kontrol ünitesi (N68) | 30 |
Röle
| Nr | Röle |
| A | Ön sis farı rölesi |
| B | Sol ısıtmalı koltuk kontrolörü |
| C | Sağ ısıtmalı koltuk kontrolörü |
