Toyota Aygo AB40 (2014-2021) – sigorta kutusu
Bu makalede Toyota Aygo AB40 (2014–2021) sigorta kutusunun diyagramlarını bulacak, aracın içindeki sigorta panellerinin nerede olduğunu keşfedecek ve her sigortanın atanması ve düzeni hakkında ayrıntılı bilgiler alacaksınız.
Toyota Aygo AB40 – sigorta kutusu şeması
Üretim yılı: 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021.
Toyota Aygo AB40’daki sigara çakmağı (güç prizi) sigortası, gösterge panelindeki sigorta kutusunda 11 numaralı sigortadır.
Motor bölmesi
| Sigorta | Amp[A] | Açıklama | |
| 1 | H-LP RH-LO | 10 | Sağ far (düşük ışık) |
| 2 | H-LP LH-LO | 10 | Sol far (düşük ışık);
Farların manuel ayarı. |
| 3 | H-LP RH-HI | 7,5 | Sağ far (yüksek ışık) |
| 4 | H-LP LH-HI | 7,5 | Sol far (yüksek ışık);
Gösterge ve ölçüm aletleri. |
| 5 | EFI NO.3*1 | 15 | Çok noktalı yakıt enjeksiyonu;
Çok noktalı sıralı yakıt enjeksiyon sistemi. |
| 6 | EFI NO.4*1 | 7,5 | Çok noktalı yakıt enjeksiyonu;
Çok noktalı sıralı yakıt enjeksiyon sistemi. |
| 7 | EFI NO.5*1 | 15 | Çok noktalı yakıt enjeksiyonu;
Çok noktalı sıralı yakıt enjeksiyon sistemi. |
| 8 | RDI NO.2*1 | 7,5 | Elektrikli soğutma fanı |
| 9 | A / C COMP | 7,5 | İklimlendirme sistemi |
| 10 | IG2 NO.3*2 | 7,5 | Çok noktalı yakıt enjeksiyonu;
Çok noktalı sıralı yakıt enjeksiyon sistemi; Fren lambaları; Yüksek montajlı fren lambası. |
| 11 | DOME | 5 | İç aydınlatma;
Bagaj aydınlatması. |
| 12 | HAZ | 10 | Sinyal lambaları;
Acil durum lambaları; Gösterge ve ölçüm aletleri. |
| 13 | HORN | 10 | Klaksan |
| 14 | D / C CUT | 30 | ECU-B no. 1, ECU-B no. 2, ECU-B no. 3 |
| 15 | ECU-B NO.4*2 | 7,5 | Çok modlu manuel şanzıman |
| 16 | AM2 NO.2 | 7,5 | Çok noktalı yakıt enjeksiyonu;
Çok noktalı sıralı yakıt enjeksiyon sistemi. |
| 17 | AM2 NO.3 | 7,5 | Akıllı erişim ve başlatma sistemi |
| 18 | ICS * 2 | 7,5 | Şarj sistemi |
| 19 | EFI-MAIN * 1 | 25 | EFI NR 3, EFI NR 4,
EFI NR 5, RDI NR 2. |
| 20 | ST | 30 | Başlatma sistemi |
| 21 | STRG LOCK | 7,5 | Direksiyon kilit sistemi |
| 22 | H-LP-MAIN | 25 | H-LP RH-LO, H-LP LH-LO,
H-LP RH-HI, H-LP LH-HI. |
| 23 | WIPER-S*2 | 7,5 | Çok noktalı yakıt enjeksiyonu;
Çok noktalı sıralı yakıt enjeksiyon sistemi. |
| 24 | STA | 7,5 | Çok noktalı yakıt enjeksiyonu;
Çok noktalı sıralı yakıt enjeksiyon sistemi; Başlatma sistemi; Çok modlu manuel şanzıman; Stop & Start sistemi. |
| 25 | ECU-B NO.3 | 15 | Ses sistemi, akıllı erişim ve başlatma sistemi |
| 26 | ECU-B NO.1 | 7,5 | Kilometre sayacı ve ölçüm aletleri |
| 27 | ECU-B NO.2 | 7,5 | Araç stabilite kontrol sistemi |
| 28 | J / B | 60 | Gösterge paneli sigorta kutusu |
| 29 | ALT * 2 | 125 | DEF, S / HTR F / R, S / HTR F / L,
CANVAS TOP, ABS no. 1, ABS no. 2, RDI no. 1, FOG FR, DRL. |
| 30 | AMT * 3 | 50 | Çok modlu manuel şanzıman |
| BBC * 4 | 40 | Stop & Start sistemi | |
| 31 | EPS | 50 | Elektrikli direksiyon destek sistemi |
| 32 | RDI NO.1 | 50 * 1 | Elektrikli soğutma fanı |
| 30 * 5 | |||
| 40 * 5 | |||
| 33 | ABS NO.1 | 50 | Antiblokaj sistemi;
Araç stabilite kontrol sistemi. |
| 34 | SPARE | 10 | Yedek sigorta |
| 35 | SPARE | 20 | Yedek sigorta |
| 36 | SPARE | 30 | Yedek sigorta |
| 37 | DEF | 20 | Arka cam nem alma;
Dış dikiz aynası nem alma. |
| 38 | ABS NO.2 | 30 | Antiblokaj sistemi;
Araç stabilite kontrol sistemi. |
| 39 | FOG FR | 7,5 | Ön sis farları;
Gösterge ve ölçüm aletleri. |
| 40 | DRL | 7,5 | Gündüz farları |
| 41 | S / HTR F / R | 15 | Koltuğun ısıtıcıları (sağ taraf) |
| 42 | CANVAS TOP | 20 | Katlanabilir yumuşak tavan |
| 43 | S / HTR F / L | 15 | Koltuğun ısıtıcıları (sol taraf) |
| * 1: Motor HM01 * 2: Motor 1KR * 3: Sol direksiyonlu araçlar * 4: Sağ direksiyonlu araçlar |
|||
Röle kutusu
Motor bölmesi röle kutusu
| Numara | Röle |
|---|---|
| R1 | Far (H-LP) |
| R2 | Mayıs 2015’ten itibaren: fren lambası (STOP LP) |
| R3 | Dimmer (DIM) |
| R4 | Normal: elektrikli soğutma fanı (FAN NO.1) |
| R5 | Çok modlu manuel şanzıman (MMT) |
| R6 | Ön sis farı (FR FOG) |
| R7 | Klaksan |
| R8 | Gündüz lambaları sistemi (DRL) |
| R9 | Klimanın debriyajı (MG CLUTCH) |
| R10 | Tropik: elektrikli soğutma fanı (FAN NO.1) |
Sürücü tarafı gösterge paneli
| Sigorta | Amper [A] | Açıklama | |
| 1 | IG1 NO.2 | 5 | Geri vites lambası;
Çok noktalı yakıt enjeksiyonu; Çok noktalı sıralı yakıt enjeksiyon sistemi; Ses sistemi; Araç stabilite kontrol sistemi. |
| 2 | WASHER | 15 | Ön cam yıkayıcı;
Arka cam yıkayıcı. |
| 3 | ECU-IG NO.1 | 5 | Ana gövde ECU’su;
Gösterge ve ölçüm aletleri; İklimlendirme sistemi; Arka cam nem alma; Dış dikiz aynası nem alma; Koltuğun ısıtıcıları; Ses sistemi PCS sistemi. |
| 4 | ECU-IG NO.2 | 5 | Elektrikli direksiyon destek sistemi;
Stop & Start sistemi. |
| 5 | WIPER RR | 15 | Arka silecek |
| 6 | IG1 NO.1 | 5 | Elektrikli soğutma fanı;
Antiblokaj sistemi; Araç stabilite kontrol sistemi. |
| 7 | WIPER | 25 | Ön silecek |
| 8 | MIR HTR | 10 | Dış dikiz aynası nem alma |
| 9 | P / OUTLET | 15 | Güç prizi;
Çakmak. |
| 10 | ECU-ACC | 7,5 | Dış dikiz aynaları;
Ses sistemi; Stop & Start sistemi; Gösterge ve ölçüm aletleri. |
| 11 | IG2 NO.2 | 5 | Direksiyon kilit sistemi;
Çok noktalı yakıt enjeksiyonu; Çok noktalı sıralı yakıt enjeksiyon sistemi; Çok modlu manuel şanzıman. |
| 12 | A/BAG | 7,5 | SRS hava yastığı sistemi |
| 13 | METER | 5 | Kilometre sayacı ve ölçüm aletleri;
Stop & Start sistemi. |
| 14 | IG2 NO.1 | 15 * 1 | Çok noktalı yakıt enjeksiyonu;
Çok noktalı sıralı yakıt enjeksiyon sistemi; Yakıt enjeksiyon sistemi; Fren lambaları. |
| 7,5 * 2 | |||
| 15 | EFI NO.1 | 7,5 * 1 | Çok noktalı yakıt enjeksiyonu;
Çok noktalı sıralı yakıt enjeksiyon sistemi; Stop & Start sistemi. |
| 10 * 2 | |||
| 16 | OBD | 7,5 | On-board teşhis sistemi |
| 17 | STOP | 10 | Fren lambaları;
Yüksek montajlı fren lambası; Çok noktalı yakıt enjeksiyonu; Çok noktalı sıralı yakıt enjeksiyon sistemi; Antiblokaj sistemi; Araç stabilite kontrol sistemi; Çok modlu manuel şanzıman; Akıllı erişim ve başlatma sistemi. |
| 18 | TAIL | 10 | Konum lambaları;
Plaka aydınlatması; Arka sis farı; Ön sis farları; Arka lambalar; Anahtarların arka aydınlatması; Çok noktalı yakıt enjeksiyonu; Çok noktalı sıralı yakıt enjeksiyon sistemi; Gösterge ve ölçüm aletleri; Ses sistemi. |
| 19 | HTR | 40 | İklimlendirme sistemi |
| 20 | AM1 | 40 | HTR, OBD, A / C, TAIL, FOG RR, STOP,
P / W, PORTA F / L, PORTA F / R |
| 21 | AM2 NO.1 | 30 | EFI NR 2, EFI-MAIN, D / L |
| 22 | EFI NO.2*1 | 7,5 | Çok noktalı yakıt enjeksiyonu;
Çok noktalı sıralı yakıt enjeksiyon sistemi. |
| 23 | EFI-MAIN * 1 | 20 | EFI no. 1;
Çok noktalı yakıt enjeksiyonu; Çok noktalı sıralı yakıt enjeksiyon sistemi; Yakıt pompası. |
| 24 | D / L | 25 | Ana ECU ünitesi;
Pencere kilidi sistemi. |
| 25 | P / W | 30 | Elektrikli pencereler |
| 26 | DOOR F/R*3 | 25 | Elektrikli pencereler |
| DOOR F/L*4 | |||
| 27 | A / C | 10 | İklimlendirme sistemi |
| 28 | FOG RR | 5 | Arka sis farı |
| * 1: Motor 1KR * 2: Motor HM01 * 3: Sol direksiyonlu araçlar * 4: Sağ direksiyonlu araçlar |
|||

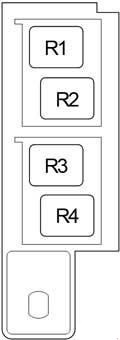

Röle kutusu
| Numara | Röle |
|---|---|
| R1 | Ateşleme (IG1) |
| R2 | Entry & Start sistemi yok: Başlatma (ST CUT) Entry & Start sistemi ile: Ateşleme (IG2) |
| R3 | Arka lambalar (TAIL) |
| R4 | Arka cam nem alma (RR DEF) |
