Toyota Sienna XL20 (2003-2010) – sigorta kutusu

Bu makalede Toyota Sienna XL20 (2003–2010) modelinin sigorta kutusu şemalarını, aracın içindeki sigorta panellerinin konumunu ve her sigortanın atamasını (sigorta düzeni) bulacaksınız.

Sigorta ve Röle Şeması – Toyota Sienna XL20

Yeni araçlarla ilgili yıllar:

2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.

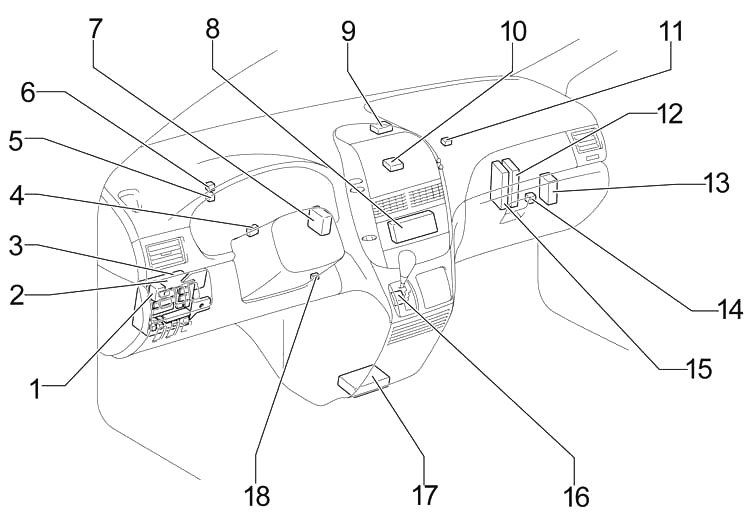

Yolcu Kabini

1. Silecek ısıtıcı rölesi
2. Sigorta kutusu
3. Gövde ECU’su
4. Tavan rölesi
5. Sinyal göstergesi açma
6. İnvertör rölesi
7. Mesafe sonar ECU’su
8. Klima kontrol ünitesi
9. Transponder anahtarı bilgisayarı
10. Kapı kilidi kontrol alıcısı
11. Cam anten amplifikatörü
12. Bileşen stereo amplifikatörü
13. Mesafe kontrol ECU’su
14. Ekstra sigorta kutusu
15. Motor kontrol modülü
16. Şanzıman kilidi kontrol ECU’su
17. Hava yastığı sensör ünitesi
18. Transponder anahtar amplifikatörü

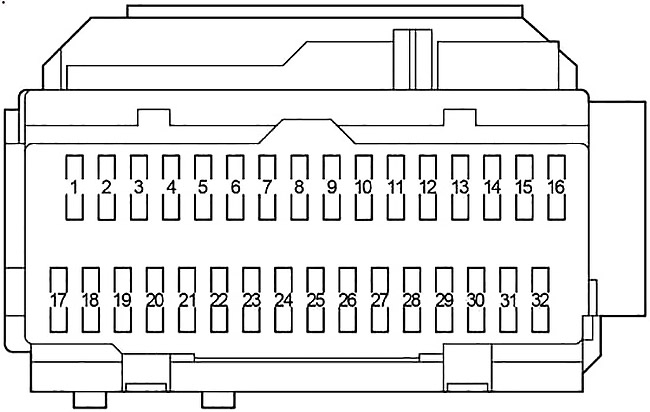

Yolcu kabinindeki sigorta kutusu şeması

Sigorta paneli, sürücünün tarafında, gösterge panelinin altında yer almaktadır. Kapağı çıkarın.

Numara	Ampere [A]	Açıklama
1	10	Dış dikiz aynası ısıtıcıları
2	7,5	Ses sistemi, navigasyon sistemi, arka koltuk eğlence sistemi
3	15	Elektrik prizi
4	15	Ateşleyici
Reklam
5	7,5	Şanzıman kilidi kontrol sistemi, klima sistemi, elektrikli dikiz aynası kontrolü;
6	7,5	Kilometre sayacı ve gösterge
7	7,5	Çok noktalı/sıralı enjeksiyon sistemi, SRS hava yastığı sistemi, çoklu iletişim sistemi
8	15	2003-2006: Çok noktalı/sıralı enjeksiyon sistemi
	7,5	2007-2010: Çok noktalı/sıralı enjeksiyon sistemi
9	15	Arka cam sileceği
10	30	Ön cam sileceği ve arka cam sileceği
11	10	Acil durum lambaları, sinyal lambaları, acil durum flaşörleri
12	15	Koltuk ısıtıcıları
13	20	Ön cam yıkayıcı ve arka cam yıkayıcı
14	10	Klima sistemi
15	–	–
16	10	İntüitif park yardım sistemi, arka görüş izleme sistemi, çoklu iletişim sistemi, çok noktalı/sıralı enjeksiyon sistemi, anti-blokaj sistemi, çekiş kontrol sistemi, araç stabilite kontrol sistemi, şanzıman kilidi kontrol sistemi, dinamik lazer hız sabitleyici, ısıtmalı koltuk, elektrikli kapılar, açılır tavan, çok fonksiyonlu ekran, dikiz aynasında parlamayı önleyici otomatik sistem, elektrikli pencereler, elektrik prizleri (115 V), elektrikli ayarlanabilir üçüncü koltuk, sürücü pozisyonu hafızası sistemi
17	10	Klima sistemi, koltuk ısıtıcıları, ses sistemi, navigasyon sistemi, elektrikli kayar kapılar, elektrikli arka kapılar, yolculuk bilgi ekranı, arka cam ısıtıcı, acil durum lambaları, gösterge paneli aydınlatması, direksiyon düğmeleri aydınlatması
18	10	Stop/arka lambalar, plaka aydınlatması, konum lambaları, yan lambalar;
19	25	Açılır tavan
20	–	–
21	15	Güç prizleri (115 V)
22	15	Ön cam sileceği ısıtıcı
23	7,5	Çok noktalı/sıralı enjeksiyon sistemi, marş sistemi
Reklam
24	–	–
25	–	–
26	10	Stop/arka lambalar, yüksek stop lambası, şanzıman kilidi kontrol sistemi, anti-blokaj sistemi, çekiş kontrol sistemi, araç stabilite kontrol sistemi, çok noktalı/sıralı enjeksiyon sistemi, çoklu iletişim sistemi
27	25	Elektrikli pencereler, elektrikli dikiz aynası
28	7,5	Yerleşik teşhis sistemi
29	15	Ön sis farları
30	–	–
31	–	–
32	15	Yan pencereler

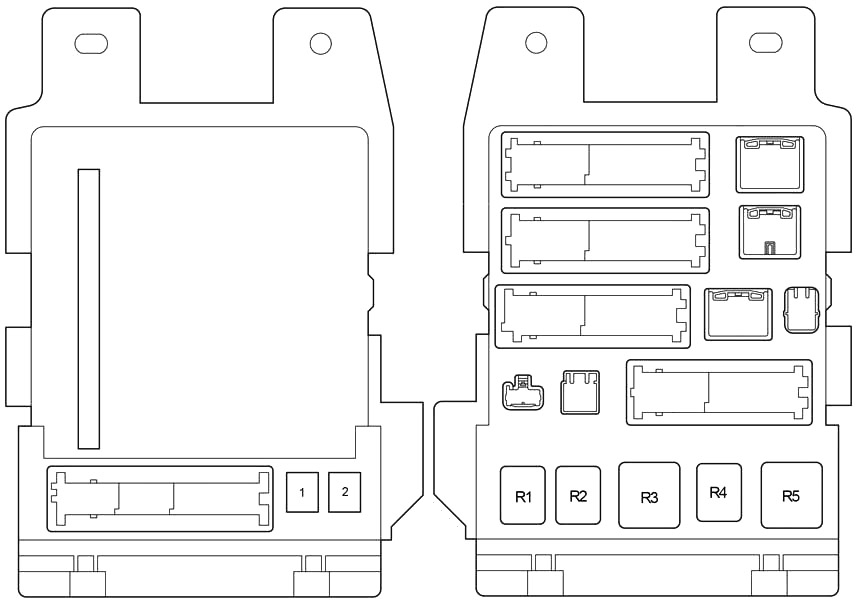

Numara	Ampere [A]	Açıklama
1	30	Elektrikli koltuklar
2	30	Elektrikli pencereler
Röle
R1	Sis farları
R2	Arka farlar
Reklam
R3	Aksesuar rölesi (ACC)
R4	Güç rölesi (PWR)
R5	Ateşleme (IG1)

Ekstra Sigorta Kutusu

1. Kapağı açın. Amortisörü çıkarın.
2. Her iki yanına basarak kanatları ayırın

Numara	Ampere [A]	Açıklama
1	7,5	Çok noktalı/sıralı enjeksiyon sistemi
2	7,5	Manuel klima sistemi
3	5	Şanzıman kilidi kontrol sistemi

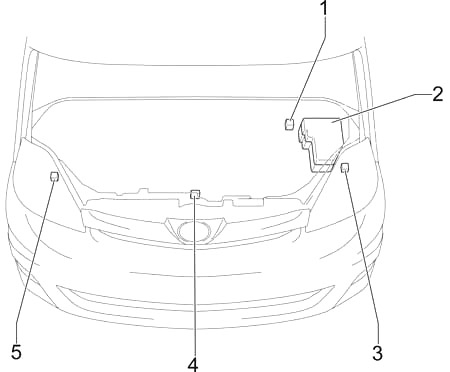

Motor

1. Kaydırma kontrol ECU’su ile aktüatör
2. Sigorta kutusu
3. Sol far kontrolü
4. Soğutucu fan ECU’su
5. Sağ far kontrol ECU’su

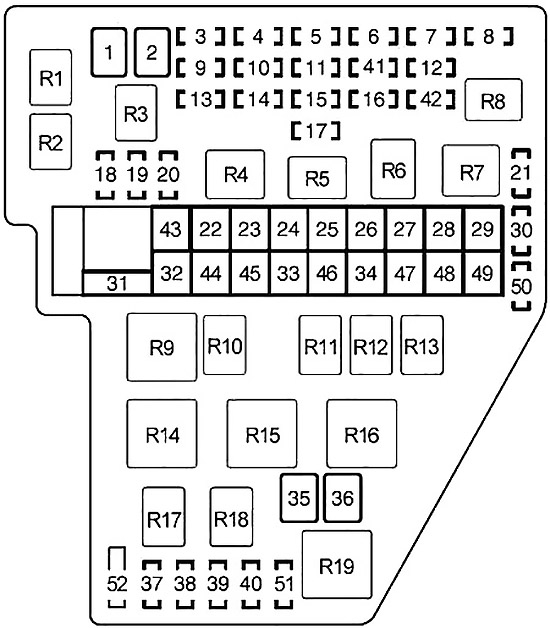

Motor bölmesindeki sigorta kutusu şeması

Kapağı çıkarmak için sekmeye basın.

Numara	Ampere [A]	Açıklama
1	30	Farlar, gündüz farı sistemi, “H−LP RL” ve “H−LP LL” sigortaları
2	30	“INJ”, “IGN” ve “GAUGE2” sigortaları
3	10	Çok noktalı/sıralı enjeksiyon sistemi
4	20	Gündüz farı sistemi, “H−LP RH” ve “H−LP LH” sigortaları
5	25	Kapı kilidi güç sistemi
6	10	Korna
7	10	Kişisel/iç aydınlatma, konuk lambaları, kapılardaki tavan lambaları, bagaj aydınlatması, motor anahtarının lambası, çok fonksiyonlu ekran
8	20	2003-2006: Ses sistemi, navigasyon sistemi
	15	2007-2010: Ses sistemi
9	20	Çok noktalı/sıralı enjeksiyon sistemi, “EFI №2” sigortası
10	7,5	Şarj sistemi
11	15	Sinyal lambaları, acil durum flaşörleri
12	10	Elektrikli kayar kapılar, klima sistemi, elektrikli pencereler, çoklu iletişim sistemi, kilometre sayacı ve gösterge, kablosuz uzaktan kontrol sistemi
13	15	Sağ far (düşük ışık)
	Reklam
15	Sağ far
14	15	Sol far (düşük ışık), ön sis farları
	15	Sol far
15	30	Ses sistemi
16	10	Çok noktalı/sıralı enjeksiyon sistemi
17	25	A/F sensörü
18	15	Yedek sigorta
19	20	Yedek sigorta
20	30	Yedek sigorta
21	30	Yedek sigorta
22	50	Üçüncü koltuk gücü
23	50	Klima sistemi, “A/C” sigortası
24	50	Elektrikli soğutma fanları
25	30	Arka kapı güç kaynağı
26	30	Sağ kayar kapılar
27	30	Sol kayar kapılar
28	40	Arka klima sistemi
29	40	Arka cam ısıtıcı, “MIR HTR” sigortası
30	7,5	Yedek sigorta
31	140	Şarj sistemi, “RR A/C”, “HTR”, “FAN”, “PBD”, “R−PSD”, “L−PSD” ve “DEF” sigortaları
32	50	Anti-blokaj sistemi, çekiş kontrol sistemi, araç stabilite kontrol sistemi
33	30	Anti-blokaj sistemi, çekiş kontrol sistemi, araç stabilite kontrol sistemi
34	30	Marş sistemi
35	30	Üçüncü koltuk gücü
36	30	Üçüncü koltuk gücü
37	10	Sağ far
	10	Sağ far (düşük ışık)
38	10	Sol far
	10	Sol far (düşük ışık), ön sis farları
39	7,5	Arka koltuk eğlence sistemi
Reklam
40	10	2007-2010: Çok noktalı/sıralı enjeksiyon sistemi
41	–	Kısa pin
42	–	–
43	–	–
44	–	–
45	–	–
46	–	–
47	–	–
48	–	–
49	–	–
50	–	–
51	–	–
52	–	Kısa pin
Röle
R1	Stop lambaları (BRK)
R2	Hava/yakıt oranı sensörü (A/F)
R3	Devre açma (C/OPN)
R4	Far (HEAD)
R5	EFI
R6	Kısa pin
R7	Arka cam ısıtıcı (DEFOG)
R8	Korna
R9	Araç stabilite kontrolü (VSC MTR)
R10	Araç stabilite kontrolü (VSC FAIL)
R11	Gündüz lambası (DRL №4)
R12	Gündüz lambası (DRL №2)
R13	Gündüz lambası (DRL №3)
R14	Elektrikli soğutma fanı (FAN)
Reklam
R15	Arka klima (RR A/C)
R16	Isıtıcı (HTR) (manuel klima)
	Kısa pin (otomatik klima)
R17	Marş (ST)
R18	Klima kompresörünün debriyajı (MG CLT)
R19	–
