Toyota Sienna XL10 (1998-2003) – sigorta kutusu

Bu makalede Toyota Sienna XL10 (1998–2003) sigorta kutusunun diyagramlarını, aracın içindeki sigorta panellerinin konumunu ve her sigortanın atamasını (sigorta düzeni) bulacaksınız.

Sigorta ve Röle Şeması – Toyota Sienna XL10

1998, 1999, 2000 yıllarındaki yeni araçlarla ilgilidir:

1998, 1999, 2000.

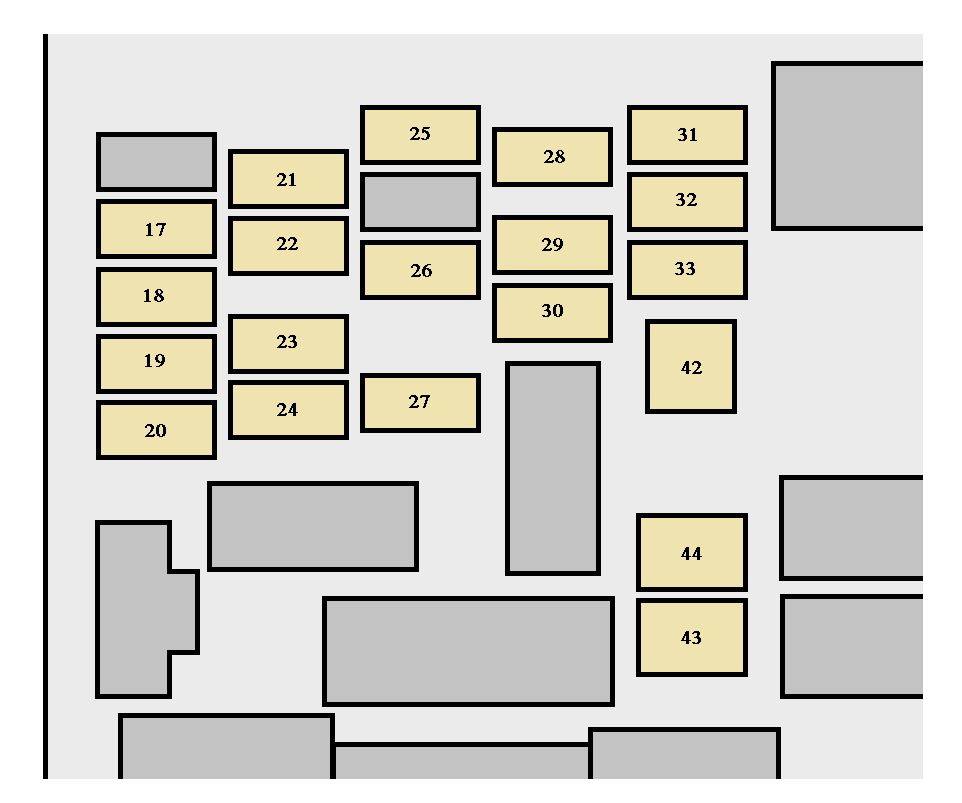

Kabin

Numara	Ampere [A]	Açıklama
17	10 A	Klima sistemi, arka cam buğulanma giderici
18	10 A	Gösterge ve sayaçlar, servis hatırlatıcıları ve uyarı sinyalleri (akü uyarı lambası ve kapı açık uyarısı hariç), elektrikli pencereler, gündüz farları, acil durum lambaları
19	20A/25A	Silecekler ve ön cam yıkama sistemi (1998-1999 – 20A; 2000 – 25A)
20	10 A	Çok noktalı/sıralı yakıt enjeksiyon sistemi, dış dikiz aynası buğulanma giderici
Reklam
21	15A	Cruise kontrol, anti-blokaj sistemi, kablosuz uzaktan kontrol sistemi ile kilitleme, hırsızlık önleme sistemi
22	5A	Gösterge ve sayaçlar, SRS hava yastığı sistemi, emniyet kemeri gergi sistemleri, çok noktalı/sıralı yakıt enjeksiyon sistemi
23	15A	Fren lambaları, cruise kontrol, üstte monte edilmiş fren lambası, arka lambalar
24	10 A	Pozisyon lambaları, ön kenar lambaları, plaka lambaları, arka lambalar
25	15A	Arka elektrikli pencereler
26	7,5A	Dijital teşhis sistemi
27	15A	Güç kaynağı noktası
28	5A	Gösterge ve sayaçlar, SRS hava yastığı sistemi, emniyet kemeri gergi sistemleri, çok noktalı/sıralı yakıt enjeksiyon sistemi
29	20A	Kapı kilitleme sistemi, hırsızlık önleme sistemi
30	7,5A	Gösterge ve sayaç, araç ses sistemi, saat, klima sistemi, gösterge paneli aydınlatma kontrolü, arka cam buğulanma giderici, elektronik kontrollü otomatik şanzıman, acil durum lambaları, pozisyon lambaları
31	7,5A	Sinyal lambaları, acil durum flaşörleri
32	7,5A	Araç ses sistemi
33	15A	Ateşleyici, saat, dikiz aynası elektrik kontrolü, SRS hava yastığı sistemi, emniyet kemeri gergi sistemleri, geri vites lambaları, hırsızlık önleme sistemi
34	5A	Klima sistemi
43	30A	Arka cam buğulanma giderici
44	40A	“INP” sigortası
45	30A	Elektrikli pencereler, elektrikli açılır tavan, elektrikli koltuk, elektrikli kayar kapılar, “PWR-VENT” sigortası

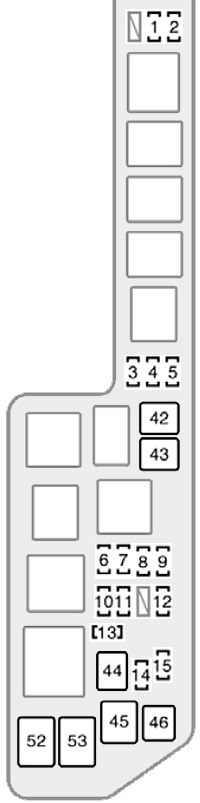

Motor Bölmesi Sigorta Şeması #1

Numara	Ampere [A]	Açıklama
1		Yedek sigorta
2		Yedek sigorta
Reklam
3		Yedek sigorta
4	5A	Şarj sistemi
5	15A	Sağ far
6	15A	Çok noktalı/sıralı yakıt enjeksiyon sistemi
7	10 A	Korna, hırsızlık önleme sistemi
8	10 A	Acil durum sinyalleri
9	30A	“IGN” ve “STARTER” sigortaları
10	15A	Sol far
11	20A	Araç ses sistemi
12	10 A	Saat, kişisel aydınlatma, kozmetik aynanın aydınlatması, kapılardaki tavan aydınlatması, bagaj aydınlatması, kapı açık uyarı lambası, ateşleme anahtarı uyarı lambası, hırsızlık önleme sistemi, gündüz farları, iç aydınlatma
13	10 A	Cruise kontrol, SRS hava yastığı uyarı lambası, elektrikli kayar kapılar
35	25A	EFI Sistemi
38	30A/40A	Elektrikli soğutma fanları (çekme paketi ile – 40A; çekme paketi olmadan – 30A)
39	30A/40A	Elektrikli soğutma fanları (çekme paketi ile – 40A; çekme paketi olmadan – 30A)
40	40A	“DRL”, “H-LP RH” ve “H-LP LH” sigortaları
Reklam
41	40A	Arka klima sistemi
42	50A	Klima sistemi
46	140A	Şarj sistemi, “FL ABS”, “INP”, “HTR” ve “R/RA/C” sigortaları
47	100A	“AM1” ve “DEF” sigortaları

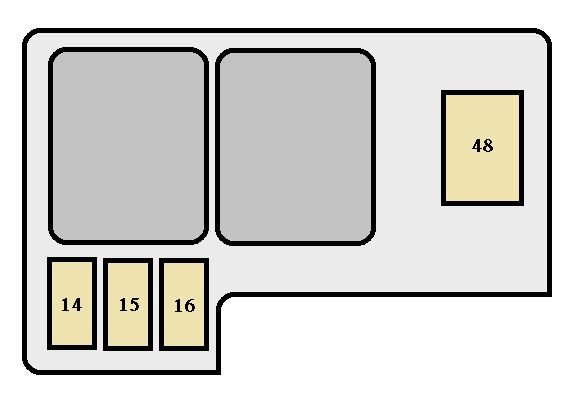

Motor Bölmesi Sigorta Şeması No. 2

DRL ile (gündüz farı sistemi)

DRL olmadan

Numara	Ampere [A]	Açıklama
14	5A	Gündüz farı sistemi
15	10 A	Sol far (düşük ışık)
16	10 A	Sağ far (düşük ışık)
48	60A	Tekerleklerin kilitlenmesini önleme sistemi
