Volvo XC40 Recharge Plug-in Hybrid (2021-2022) – sigorta kutusu

Temmuz 11, 2025 Demir Emre

İçindekiler

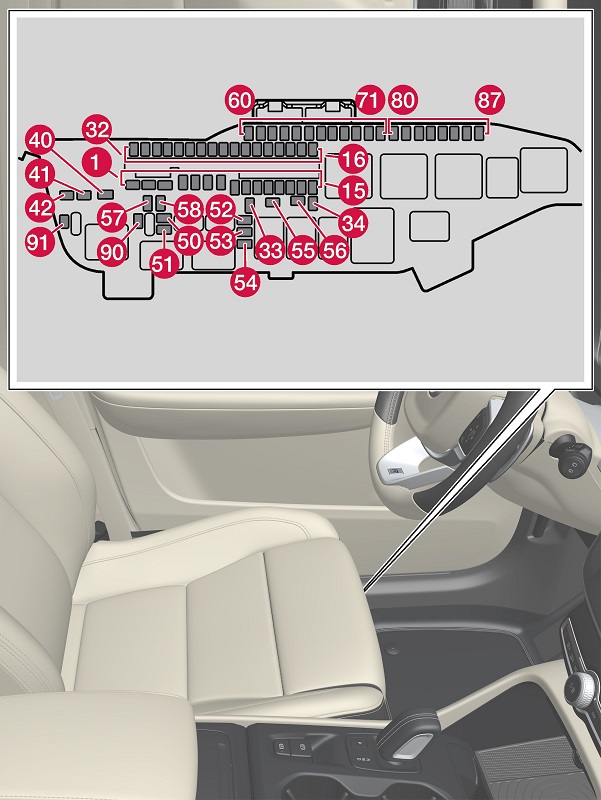

Sol ön koltuk altındaki sigortalar

	Çalışma	Amper	Tip
	Ses cihazı (amplifikatör)	40	MCase
	Merkezi elektrik modülü A: sensörler, radar modülleri, elektrikli ayarlanabilir koltuklar	40	MCase
	Merkezi elektrik modülü B: sensörler, radar modülleri, elektrikli ayarlanabilir koltuklar	40	MCase
	İklimlendirme sistemi fan modülü, ön	40	MCase
Reklam
	Elektrikli bagaj kapağı	25	MCase
	Elektrikli ayarlanabilir koltuk, sağ	20	MCase
	Park ısıtıcı	25	MCase
	Dizel motorunda azot oksit (NOx) azaltma sistemi kontrol modülü	30	MCase
	Kapı modülü, sağ arka	20	Micro
	Kapı modülü, sol arka	20	Micro
	Kapı modülü, sol ön	20	Micro
	–	–	Micro
	Kapı modülü, sağ ön	20	Micro
	Arka koltuk ısıtması	15	Micro
	Yakıt deposu kapama vanası Orta gerilim modülü	5	Micro
	Hesaplama modülü	5	Micro
	Işınlama sensörü	5	Micro
	Direksiyon kilidi	7,5	Micro
	İklimlendirme kontrol modülü	7,5	Micro
	Araç içindeki hareket sensörleri	5	Micro
	Sürücü ekranı	5	Micro
	Orta konsoldaki tuş takımı	5	Micro
	Direksiyon elektronik modülü	5	Micro
	Marş düğmesi modülü Elektronik vites modülü Elektronik park freni	5	Micro
Reklam
	Merkezi ekran	5	Micro
	İnternet bağlantı kontrol modülü Volvo On Call kontrol modülü	5	Micro
	Multiband anten modülü	5	Micro
	Rele bobinleri	5	Micro
	Ayak hareketi ile bagaj kapağını açma	5	Micro
	Sensus sistemi kontrol modülü TV	15	Micro
	OBD-II tanılama portu	10	Micro
	Alkol kilidi	5	Micro
	Arka koltuk sol başlık motoru kilidi	15	Micro
	Arka koltuk sağ başlık motoru kilidi	15	Micro
	Arka cam ısıtması	30	MCase+
	Emniyet kemeri germe, sol taraf	40	MCase+ HT
	Emniyet kemeri germe, sağ taraf	40	MCase+ HT
	Nem sensörü	5	Micro
	Yakıt pompası kontrol modülü	20	Micro
Reklam
	Soğutma sıvısı pompası	7,5	Micro
	Isıtmalı direksiyon	15	Micro
	Hava nem sensörü Ek elektrikli ısıtıcı	5	Micro
	Far yıkayıcıları	25	MCase+
	Ön ve arka cam yıkayıcıları	25	MCase+
	–	–	MCase
	–	–	MCase
	–	–	Micro
	–	–	Micro
	–	–	Micro
	–	–	Micro
	Emniyet kemeri germe modülleri	5	Micro
	Kör Nokta Bilgisi (BLIS) Geri vites sinyal kontrol modülü	5	Micro
	–	–	Micro
	–	–	Micro
	Tüm Tekerlekten Çekiş (AWD) kontrol modülü	15	Micro
	–	–	Micro
	Park kamerası	5	Micro
	–	–	Micro
	Hava yastıkları ve emniyet kemeri germe modüllerinin kontrolü	5	Micro
	Arka cam sileceği	15	Micro
	Panoramik tavan konsolu	20	Micro
Reklam
	–	–	Micro
	İç aydınlatma İç dikiz aynasının karartılması Yağmur ve ışık sensörü Arka kapılardaki ve bagajdaki kontrol panelleri	7,5	Micro
	–	–	Micro
	Sürücü destek fonksiyonları kontrol modülü	5	Micro
	Alkol kilidi	5	Micro
	Kablosuz telefon şarj cihazı USB portu	5	Micro
	–	–	Micro
	–	–	Micro

Okumak Volvo XC60 (2009-2022) – sigorta kutusu

Motor bölmesindeki sigortalar

	Çalışma	Amper	Tip
	USB portu, koltuklar arasındaki konsol, arka	5	Micro
	12 V portu, koltuklar arasındaki konsol, ön	15	Micro
	–	–	Micro
	Bagajda elektrikli 12 V portu	15	Micro
	Motor kontrol modülü (ECM)	20	Micro
	Buji/ateşleme bobini	15	Micro
	Motor kontrol modülü (ECM) Yakıt buharı emme vanası (EVAP)	15	Micro
	Kontrol modülü, spoiler kapağı Kontrol modülü, radyatör kapağı Motor yağ pompası elektromanyetik vanası İklimlendirme sisteminin kompresör elektromanyetik vanası Motor bileşenleri grubu (motorun çalışmasıyla ilgili bileşenler, turboşarj/kompresör ve şanzıman sisteminin soğutma/ısı kontrolü dahil. Bileşim motor varyantına bağlıdır).	10 15	Micro
	Lamba sonda grubu	15	Micro
	Motor kontrol modülü (ECM)	15	Micro
	Soğutma sıvısı pompası	20	Micro
	Far, sağ	20	Micro
	Far, sol	20	Micro
	Hava yastığı	5	Micro
	Gaz pedalı sensörü	5	Micro
	Ateşleme açıkken beslenen: Motor kontrol modülü, şanzıman bileşenleri, elektrikli direksiyon, merkezi elektronik modül, fren sistemi kontrol modülü	5	Micro
	Dış ses modülü Tanılama portu kilidi	5	Micro
	Alkol kilidi	5	Micro
	–	–	Micro
	Relelerin iç bobinleri	5	Micro
	–	–	Micro
Reklam
	Fren pedalı sensörü	5	Micro
	Hesaplama modülü	5	Micro
	Aktüatör, şanzıman	5	Micro
	Aktüatör, debriyaj	25	Micro
	Şanzıman kontrol modülü	15	Micro
	Aktüatör, debriyaj	25	Micro
	Motor kontrol modülü (ECM)	5	Micro
	Şarj modülü	5	Micro
	Hibrit sistem batarya kontrol modülü Yüksek gerilim inverteri, yüksek gerilim jeneratörü/motoru	5	Micro
	Sesli uyarı (kornanın sesi)	20	Micro
	Alarm sireni	5	Micro
	Ön cam silecekleri	30	MCase+
	Fren sistemi kontrol modülü (valfler, park freni)	40	MCase+
	Fren sistemi kontrol modülü (ABS pompası)	40	MCase+
	Fren destek cihazı	40	MCase+
	Aktüatör, şanzıman Şanzıman kontrol modülü	30	MCase+
	Şanzıman kontrol modülü	30	MCase+
	Farlar	30	MCase+
	–	–	MCase+
	Marş motoru rele	30	MCase+
	Çekme kancası kontrol modülü	25	MCase+
	Çekme kancası kontrol modülü	40	MCase+
	–	–	MCase+
	Elektrikli ayarlanabilir sürücü koltuğu	20	MCase+
	–	–	MCase
	–	–	Micro
	İklimlendirme	5	Micro
	Hibrit sistem batarya kontrol modülü Yüksek gerilim inverteri, yüksek gerilim jeneratörü/motoru	5	Micro
Reklam
	Kapama vanası, hibrit sistem bataryasının soğutulması Soğutma sıvısı pompası, hibrit sistem bataryası	15	Micro
	Soğutma sıvısı pompası, elektrikli çekiş sistemi	15	Micro
	Yakıt filtresi ısıtıcı (dizel motor)	30	MCase
	Ön cam ısıtması, sağ taraf	40	MCase
	Ön cam ısıtması, sol taraf	40	MCase
	Kontrol fonksiyonu, yardımcı batarya	5	Micro
	Far, sol	20	Micro
	Far, sağ	20	Micro
