Volvo XC90 Twin Engine (2020) – sigorta kutusu

Temmuz 11, 2025 Demir Emre

İçindekiler

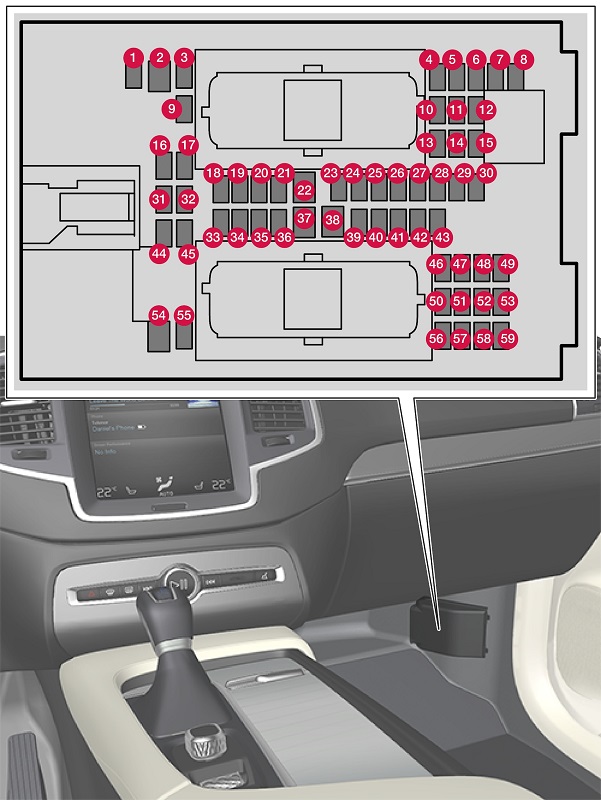

Torpidaki Sigortalar

Sembol	Fonksiyon	Amperaj	Tip
1	–	–	Mikro
2	–	–	MCase
3	–	–	Mikro
4	Hareket sensörü	5	Mikro
Reklam
5	Multimedya oynatıcı	5	Mikro
6	Sürücü ekranı	5	Mikro
7	Orta konsoldaki tuş takımı	5	Mikro
8	Güneş ışığı sensörü	5	Mikro
9	–	–	Mikro
10	–	–	Mikro
11	Direksiyon elektronik modülü	5	Mikro
12	Marş ve park freni anahtarı modülü	5	Mikro
13	Isıtmalı direksiyon elektronik modülü	15	Mikro
14	–	–	Mikro
15	–	–	Mikro
16	–	–	Mikro
17	–	–	Mikro
18	İklim kontrol sistemi modülü	10	Mikro
19	Direksiyon kilidi	7,5	Mikro
20	OBDII tanı konektörü	10	Mikro
21	Merkezi ekran	5	Mikro
22	İklim kontrol sistemi fan modülü, ön	40	MCase
23	USB hub	5	Mikro
24	Kontrol aydınlatması, iç mekan aydınlatması, iç dikiz aynası karartma, yağmur ve ışık sensörü, koltuklar arasındaki konsolda yolcu diz alanına bitişik tuş takımı, elektrikli ayarlanabilir ön koltuklar, arka kapılardaki kontrol panelleri, sol/sağ iklim kontrol sistemi fan modülü Elektrikli ayarlanabilir arka koltuklar, arka koltuk konfor fonksiyonları ekranı, arka koltuk konfor fonksiyonları kontrol modülleri (masaj)	7,5	Mikro
Reklam
25	Sürücü destek fonksiyonları kontrol modülü	5	Mikro
26	Panoramik cam tavan ile güneşlik	20	Mikro
27	Ön camda yüksek başlık ekranı	5	Mikro
28	İç mekan aydınlatma anahtarı	5	Mikro
29	–	–	Mikro
30	Yukarıda (emniyet kemeri takılı değil uyarısı/ön yolcu hava yastığı göstergesi) konsolda ekran	5	Mikro
31	–	–	Mikro
32	–	–	Mikro
33	–	–	Mikro
34	–	–	Mikro
35	Arabanın internet bağlantısını yöneten kontrol modülü, Volvo On Call sistem kontrol modülü	5	Mikro
36	–	–	Mikro
37	Ses cihazı (amplifikatör)	40	MCase
38	İklim kontrol sistemi fan modülü, arka	40	MCase
39	Çok bantlı anten modülü	5	Mikro
Reklam
40	Ön koltukların konfor fonksiyonları modülleri	5	Mikro
41	Alkol kilidi	5	Mikro
42	Arka cam sileceği	15	Mikro
43	Yakıt pompası kontrol modülü	15	Mikro
44	Motor bölmesindeki elektrik panosundaki röle bobinleri, şanzıman sıvısı pompasının röle bobini	5	Mikro
45	Ayak hareketi ile bagaj/kapak açma	5	Mikro
46	Sürücü koltuğu ısıtma	15	Mikro
47	Ön yolcu koltuğu ısıtma	15	Mikro
48	Soğutucu sıvı pompası	7,5	Mikro
49	–	–	Mikro
50	Elektrikli ayarlanabilir sürücü koltuğu	20	Mikro
51	Süspansiyon kontrol modülü (aktif)	20	Mikro
52	–	–	Mikro
53	Sensus sistem kontrol modülü	10	Mikro
54	–	–	MCase
55	–	–	Mikro
56	Elektrikli ayarlanabilir ön yolcu koltuğu	20	Mikro
57	Arka koltuk konfor fonksiyonları ekranı, arka koltuklar arasındaki konsolda OBD-II tanı konektörü, ek hareket sensörleri	5	Mikro
58	TV (bazı pazarlar)	5	Mikro
59	52, 53, 57 ve 58 numaralı sigortalar için ana sigorta	15	Mikro

Bagajdaki Sigortalar

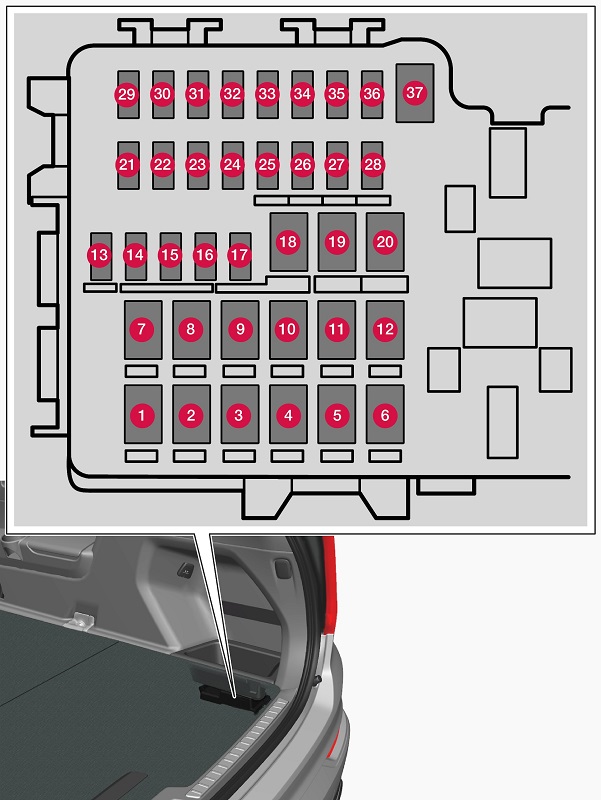

Bagajdaki sigorta şeması

Sembol	Çalışma	Amperaj	Tip
1	Arka cam ısıtma	30	MCase
Reklam
2	Merkezi elektrik kontrol modülü	40	MCase
3	Hava süspansiyon kompresörü	40	MCase
4	Elektrikli ısıtıcı, arka sağ taraf	30	MCase
5	Koltuklar arasındaki konsolda elektrik konektöründe	30	MCase
6	Elektrikli ısıtıcı, arka sol taraf	30	MCase
7	Elektrikli ayarlanabilir ön yolcu koltuğu Sağ arka kapı modülü	20	MCase
8	Diesel motorunda azot oksit (NOx) azaltma sistemi kontrol modülü Elektrikli ayarlanabilir koltuk, sağ arka –	30 20 –	MCase
9	Elektrikli bagaj kapağı	25	MCase
10	Elektrikli ayarlanabilir ön yolcu koltuğu Sol ön kapı modülü	20	MCase
11	Çekme kancası kontrol modülü	40	MCase
12	Emniyet kemeri gerdirici modülü, sağ taraf	40	MCase
13	Rölelerin iç bobinleri	5	Mikro
14	Diesel motorunda azot oksit (NOx) azaltma sistemi kontrol modülü Elektrikli ayarlanabilir koltuk, sol arka	15 20	Mikro
15	Sol arka kapı modülü	20	Mikro
16	Alkol kilidi, USB hub/aksesuar portu	5	Mikro
17	Üçüncü sıra koltukların sırt yaslama modülü	20	MCase
