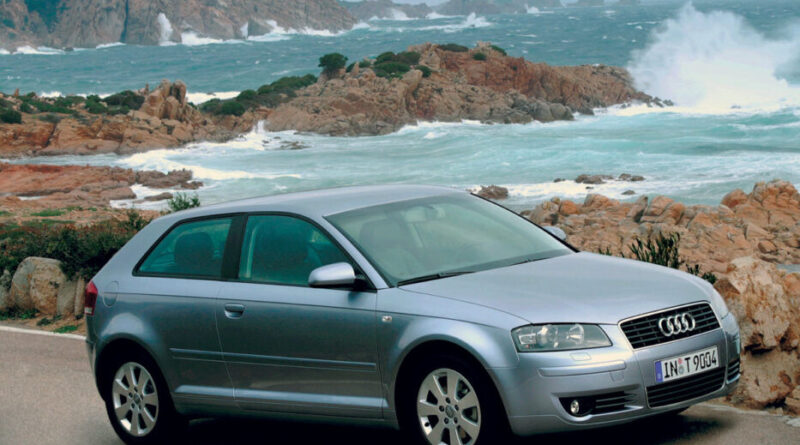

Audi A3 8P (2003-2013) – sigorta kutusu
Bu makalede, Audi A3 8P (2003–2013) sigorta kutusunun diyagramlarını bulacak, aracın içindeki sigorta panellerinin konumu hakkında bilgi alacak ve her sigortanın atamasını öğreneceksiniz (sigorta düzeni).
Audi A3 8P (2003-2013) – sigorta kutusu şeması
Üretim yılı: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Audi A3 8P (2003-2013) sigara içme sigortası (güç prizi), gösterge panelindeki sigorta kutusunda 24 numaralı sigortadır.
Audi A3 8P (2003-2013) 2 sigorta yeri vardır. Biri sürücü tarafındaki gösterge panelinde, diğeri ise motor bölümündedir.
Gösterge panelindeki sürücü tarafı sigorta kutusu
Gösterge panelinin sürücü tarafında bulunan sigorta kutusuna erişmek için sürücü kapısını açmanız ve gösterge panelinden sigorta kapağını, anahtarı ateşleme soketine takarak veya bir tornavida kullanarak çıkarmanız gerekir.
Audi A3 8P sigorta kutusu şeması – gösterge panelindeki sürücü tarafı
| No | Açıklama | Ampere [A] |
| 1 | Motor elemanları (I);
Ön farların manuel ayarı; Otomatik far ayarı; AFS kontrol modülü; Motor elemanları (II); Işık anahtarı (aydınlatma anahtarı); Tanı prizi. |
10 |
| 2 | 4×4 çekiş;
Otomatik şanzıman; CAN veri iletim modülü (geçit); Elektromekanik kontrol; Geçitli otomatik şanzıman; Motor rölesi; Yakıt deposu kontrol modülü; Motor kontrol modülü; Fren kontrolü (ABS); Elektronik stabilizasyon programı (ESP); Kayma önleyici ayar (ASRL) Fren lambası anahtarı. |
10 |
| 3 | Hava yastığı | 5 |
| 4 | İklimlendirme (basınç sensörü, hava kalitesi sensörü);
Elektronik stabilizasyon programı (ESP) düğmesi; Kayma önleyici ayar (ASRI); Yağ seviyesi sensörü (WIV); Geri vites lambası anahtarı; Ön koltuk ısıtması; Koltuk işgal tanıma; Navigasyon; Garaj kapısını açma; Otomatik ayna karartma; Isıtmalı cam silecek memeleri; İklimlendirme (kontrol modülü). |
5 |
| 5 | AFS farları (sol taraf) | 5 |
| 6 | AFS farları (sağ taraf) | 5 |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | Merkezi kilitleme (ön kapılar) | 10 |
| 13 | Merkezi kilitleme (arka kapılar);
Konfor elektroniği (kontrol modülü). |
10 |
| 14 | Elektronik stabilizasyon programı (ESP) (kontrol modülü);
Otomatik şanzıman (kontrol modülü, geçitli otomatik şanzıman) |
10 |
| 15 | İç aydınlatma;
Okuma lambaları. |
10 |
| 16 | Tanı prizi;
Yağmur sensörü; İklimlendirme (kontrol modülü). |
10 |
| 17 | Hırsızlık alarmı sistemi | 5 |
| 18 | Başlatma tanı | 5 |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | İklimlendirme (fan) | 40 |
| 23 | Sürücü tarafı ön camı | 30 |
| 24 | Sigara içme sigortası | 20 |
| 25 | Arka cam buğulanma önleyici | 30 |
| 26 | Bagajda elektrik prizi | 20 |
| 27 | Yakıt deposu kontrol modülü;
Yakıt pompası. |
15 |
| 28 | Elektrikli cam – arka | 30 |
| 29 | – | – |
| 30 | Otomatik şanzıman | 20 |
| 31 | Otomatik şanzıman (vakum pompası) | 20 |
| 32 | – | – |
| 33 | Kayar / açılır tavan | 20 |
| 34 | – | – |
| 35 | – | – |
| 36 | Bel desteği | 10 |
| 37 | Ön koltuk ısıtması | 20 |
| 38 | Yolcu tarafı ön camı | 30 |
| 39 | – | – |
| 40 | Isıtma (fan) | 40 |
| 41 | Arka cam sileceği | 15 |
| 42 | Ön cam sileceği (cam yıkama pompası) | 15 |
| 43 | Konfor elektroniği (kontrol modülü) | 20 |
| 44 | Römork kontrol modülü | 20 |
| 45 | Römork kontrol modülü | 15 |
| 46 | – | – |
| 47 | Mobil telefon paketi (VDA arayüzü) | 5 |
| 48 | – | – |
| 49 | – | – |
2- Motor bölümündeki sigorta kutusu – sol taraf
Motor bölümünde bulunan sigorta kutusuna erişmek için, sigorta kapağını açmak üzere iki kaydırıcıyı ileri itmeniz gerekir.
Audi A3 8P sigorta kutusu şeması – Motor bölümü – sol taraf
Aracınızdaki sigorta düzenini kontrol edin, iki farklı düzen vardır. Sigorta panelinin kapağı çıkarıldığında sigorta düzenini kontrol edin.
Listelenen bazı elemanlar isteğe bağlıdır veya yalnızca bazı model konfigürasyonlarında mevcuttur.
(1) 30 sigortalı versiyon
| No | Açıklama | Ampere [A] |
| F1 | – | – |
| F2 | Direksiyon elektroniği | 5 |
| F3 | Akkü gerilimi | 5 |
| F4 | Antiblokaj sistemi (ABS) valfleri | 30 |
| F5 | Şanzıman kontrol modülü | 15 |
| F6 | Gösterge paneli modülü | 5 |
| F7 | Şanzıman kontrol modülü | 30 |
| F8 | Navigasyon sistemi;
Radyo sistemi. |
15 |
| 25 | ||
| F9 | Navigasyon sistemi;
Dijital radyo; Mobil telefon; Televizyon ekipmanları. |
5 |
| F10 | Motor kontrol modülü;
Ana röle. |
5 |
| 10 | ||
| F11 | – | – |
| F12 | CAN veri iletim modülü (geçit) | 5 |
| F13 | Motor kontrol modülü | 15 |
| 25 | ||
| F14 | Buji bobinleri | 20 |
| F15 | Yakıt deposu tanı;
Oksijen sensörü. |
10 |
| 15 | ||
| F 16 | Antiblokaj sistemi (ABS) pompası | 30 |
| F17 | Klaksiyon | 15 |
| F18 | Ses amplifikatörü | 30 |
| F19 | Ön cam silecek sistemi | 30 |
| F20 | Ses seviyesi ayar valfi | 20 |
| F21 | Oksijen sensörü | 10 |
| F22 | Debriyaj pedalı anahtarı;
Fren lambası anahtarı. |
5 |
| F23 | Motor rölesi, motor elemanları | 5 |
| 10 | ||
| 15 | ||
| F24 | Motor elemanları | 10 |
| F25 | Sağ taraf aydınlatması (elektrik kontrol modülü) | 30 |
| F26 | Sol taraf aydınlatması (elektrik sistemi kontrolü) | 30 |
| F27 | İkincil hava pompası | 40 |
| F28 | Güç rölesi terminali inal 15 | 40 |
| F29 | Sol paneldeki sigorta ataması
(özel ekipman). |
50 |
| F30 | Güç rölesi terminali 75 | 50 |
(2) 54 sigortalı versiyon
| No | Açıklama | Ampere [A] |
| F1 | Antiblokaj sistemi (ABS) pompası | 30 |
| F2 | Antiblokaj sistemi (ABS) pompası | 30 |
| F3 | – | – |
| F4 | Akkü gerilimi | 5 |
| F5 | Klaksiyon | 15 |
| F6 | Ses seviyesi ayar valfi;
Yakıt pompası. |
15 |
| F7 | – | – |
| F8 | – | – |
| F9 | Motor elemanları | 10 |
| F10 | Yakıt deposu kontrolü;
Hava akışı sensörü. |
10 |
| F11 | Katalizör öncesi oksijen sensörleri | 10 |
| F12 | Katalizör sonrası oksijen sensörleri | 10 |
| F13 | Otomatik şanzıman | 15 |
| F14 | – | – |
| F15 | Su geri dönüş pompası | 10 |
| F 16 | Direksiyon elektroniği | 5 |
| F17 | Gösterge paneli modülü | 5 |
| F18 | Ses amplifikatörü | 30 |
| F19 | Navigasyon sistemi, radyo sistemi | 15 |
| 25 | ||
| F20 | Navigasyon sistemi;
Dijital radyo; Mobil telefon; Televizyon ekipmanları. |
5 |
| F21 | – | – |
| F22 | – | – |
| F23 | Motor kontrol modülü, ana röle | 10 |
| F24 | CAN veri iletim modülü (geçit) | 5 |
| F25 | – | – |
| F26 | – | – |
| F27 | – | – |
| F28 | Motor kontrol modülü | 15 |
| F29 | Motor rölesi, mekanik bileşenler | 5 |
| F30 | – | – |
| F31 | Ön cam silecek sistemi | 30 |
| F32 | – | – |
| F33 | – | – |
| F34 | – | – |
| F35 | – | – |
| F36 | – | – |
| F37 | – | – |
| F38 | Motor elemanları | 10 |
| F39 | Debriyaj pedalı anahtarı;
Fren lambası anahtarı. |
5 |
| F40 | Buji bobinleri | |
| F41 | – | – |
| F42 | Motor güç rölesi | 5 |
| F43 | Buji bobinleri | 30 |
| F44 | – | – |
| F45 | – | – |
| F46 | – | – |
| F47 | Sol taraf aydınlatması (elektrik kontrol modülü) | 30 |
| F48 | Sağ taraf aydınlatması (elektrik kontrol modülü) | 30 |
| F49 | Güç rölesi terminali l 15 | 40 |
| F50 | – | – |
| F51 | İkincil hava pompası | 40 |
| F52 | Güç rölesi terminali 75 | 50 |
| F53 | Sol paneldeki sigorta ataması
(özel ekipman). |
50 |
| F54 | – | – |
Röle kutusu – audi a3 8p sigortaları
Açıklama
- Yedek;
- Buji kontrol rölesi;
- Yedek;
- Yedek;
- Hava çıkış rölesi;
- Soğutma sıvısı pompası rölesi.
Aşağıdaki modellere uygulanır:
2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 ve 2013 – Audi A3 8P Benzin (1.6, 1.8 ve 2.0 TFSI, 3.2 V6) ve Dizel (1.6, 1.9 ve 2.0 TDI), S3 .
