Audi A8 (D3) (2002-2009) – sigorta kutusu

Demir Emre

Bu makalede, Audi A8 (D3) (2002–2009) sigorta kutusu şemalarını bulacak, aracın içindeki sigorta panellerinin konumları hakkında bilgi edinecek ve her sigortanın atamasını öğreneceksiniz (sigorta düzeni).

Audi A8 (D3) (4E) – sigorta kutusu şeması

Üretim yılı: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

Audi A8 D3’teki sigara çakmağı sigortası, 2 numaralı sigorta kutusunda 36/20A ve 37/20A sigortasıdır.

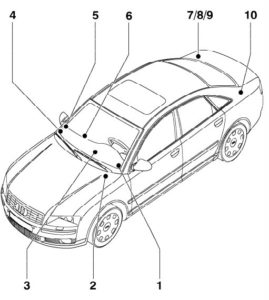

Konumlar

  1. Sürücü tarafı gösterge panelindeki sigorta kutusu;
  2. Motor bölmesindeki röle ve sigorta kutusu;
  3. Gösterge panelinin arkasındaki röle ve sigorta kutusu;
  4. Sağ taraftaki gösterge panelindeki sigorta kutusu;
  5. Sağ taraftaki şasi üzerindeki sigortalar;
  6. Yolcu tarafındaki ayak alanındaki sigorta kutusu;
  7. 8. 9. 10. – Bagajda solda ve sağda sırasıyla röle ve sigorta blokları.

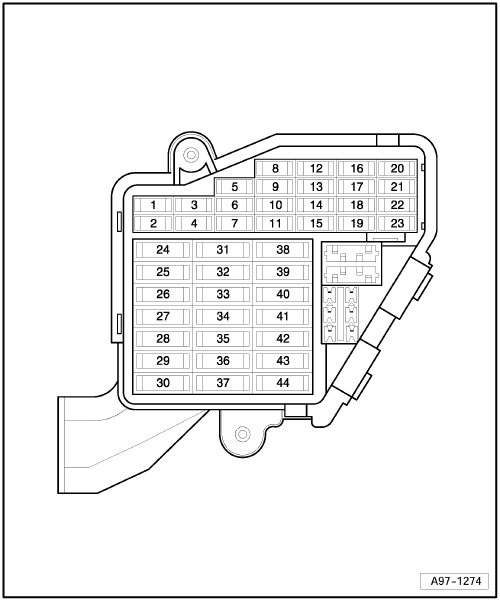

Yolcu kabinindeki sigorta kutusu solda

Sigorta kutusu şeması

Numara Amper [A] Açıklama
1 5A Garaj kapısı açma (HomeLink)
2 5A Park yardım kontrol ünitesi
3 5A Park yardım kontrol ünitesi
4 10 A Far akışı kontrolü
Reklam
5 5A Göstergeler paneli
6 10 A Direksiyon sütunu kontrol ünitesi
7 5A Yardımcı teşhis
8 5A Yağ seviyesi ve sıcaklık sensörü;

Yardımcı teşhis.
9 5A ABS kontrol ünitesi;

Direksiyon sütunu kontrol ünitesi.
10 5A Veri bağlantı konnektörü
11 10 A Şerit algılama kontrol ünitesi
12 5A Fren lambaları
13 10 A Telefon kontrol ünitesi;

Telematik.
14 5A Özel araç kontrol ünitesi
15 5A Marş yetkilendirme kontrol ünitesi
16 10 A Arka eğlence sistemi
17 5A Adaptif hız kontrol ünitesi
18 5A Isıtmalı silecek memeleri
19 10 A Özel araç kontrol ünitesi
20 5A Lastik basıncı kontrol sistemi
21 5A Özel araç kontrol ünitesi
22 5A Fren pedalı anahtarı
23 5A Telefon
24 15A Klakson
Reklam
25 40A Silecek motoru
26 15A Özel araç kontrol ünitesi
27 25A ABS kontrol ünitesi
28 Kullanılmıyor
29 1A Aydınlatma, anahtar(lar)
30 Kullanılmıyor
31 30A Güç kontrol ünitesi
32 5A Bilgi görüntüleme kontrolü
33 25A Sol arka bacak ısıtması
34 Kullanılmıyor
35 Kullanılmıyor
36 5A Şerit değiştirme yardım kontrol ünitesi
37 15A Soğutma kutusu
38 30A Güç kontrol ünitesi
39 7,5A Sol ön kapı kontrolörü
Reklam
40 25A Güç kontrol ünitesi;

Direksiyon sütunu ayarı, dikey;

Direksiyon sütunu ayarı, yatay.
41 7,5A Sol arka kapı kontrolörü
42 25A Yetkilendirme kontrol ünitesine giriş ve başlatma
43 10 A Sol sinyal lambaları
44 10 A Sağ sinyal lambaları
Okumak  Audi Q5 8R (2008-2017) - akü

Yolcu kabinindeki sigorta kutusu sağda

Sigorta kutusu şeması

Numara Amper [A] Açıklama
1 5A El freni kontrol ünitesi
2 10 A Klima kontrol ünitesi
3 5A Tiptronic anahtarı;

P konum anahtarı (otomatik şanzıman);

Vites kolu kilitleme elektromanyetiği.
4 15A Otomatik şanzıman kontrol ünitesi
5 15A Akışmetre;

İkincil hava pompası rölesi;

Emme manifoldunun valf kontrol motoru;

Konum sensörlü gaz kelebeği kontrol motoru;

Egzoz gazı geri dönüş elektromanyetiği;

Turbo kontrolörü;

İkincil hava giriş valfi;

Motor montaj elektromanyetiği;

Otomatik şanzıman tork konvertörü elektromanyetiği;

Dönüş kontrol elektromanyetiği;

Emme manifoldunun kapanma valfi.
6 15A Katalizör öncesi oksijen sensörü;

Katalizör sonrası oksijen sensörü.
7 15A Katalizör sonrası lambda sensörü;

Yakıt basıncı ayar elektromanyetiği;

Yakıt dozaj elektromanyetiği.
8 10 A Konum sensörlü gaz kelebeği kontrol motoru;

Emme manifoldunun valf kontrol motoru;

Motor montaj elektromanyetiği;

Emme valflerinin kam mili ayar elektromanyetiği;

Egzoz gazı geri dönüş elektromanyetiği;

Egzoz kelebek valfi;

Otomatik şanzıman hidrolik debriyaj elektromanyetiği;

Soğutma sıvısı sirkülasyon pompası;

Dönüş kontrol elektromanyetiği;

Emme manifoldunun kapanma valfi.
9 5A Arka koltuk ısıtma anahtarı;

Ön yolcu koltuğu ısıtma anahtarı;

Hava kalitesi sensörü;

Klima butonu;

TCS/ESP.
10 10 A Adaptif süspansiyon kontrol ünitesi
11 5A Yağmur ve ışık sensörü
12 5A Araç bilgi kontrol ünitesi
(ayrıca 7,5 A)
13 10 A Elektronik tavan kontrol ünitesi
14 5A CD değiştirici;

DVD, CD-ROM ünitesi.
15 5A Enerji yönetim kontrol ünitesi
16 5A Havalandırma kapağı ısıtıcı
(ayrıca 7,5 A)
Reklam
17 5A Soğutma sistemi
18 5A Hava yastığı kontrol ünitesi;

Harita okuma lambası(-ları).
19 5A Hava akışı ölçer
20 5A Havalandırma kontrolü;

Orta konsol.
21 5A Motor kontrolörü Ana röle
(ayrıca 5A)
22 10 A Yakıt soğutma pompası;

Yakıt soğutma pompası rölesi.
23 5A El freni kontrol ünitesi
24 10 A Güç kontrol ünitesi
(ayrıca 20A kullanılmıştır)
25 15A Otomatik şanzıman kontrol ünitesi
26 15A Arka iklimlendirme sistemi kontrolörü

(ayrıca 10 A)
27 20A Açılır tavan kontrolörü
28 15A Yakıt pompası rölesi;

Yakıt pompası rölesi no. 2;

Fren servo rölesi;

Motor kontrol ünitesi
(ayrıca 5A).
29 30A Enjektörler
(ayrıca 15A)
30 20A Ateşleme bobinleri;

Motor kontrol ünitesi.
31 15A Depo temizleme elektromanyetiği;

Ek yakıt pompası;

Yakıt pompası kontrolörü
(ayrıca 40A).
32 25A Otomatik şanzıman kontrolörü
(ayrıca 10A ve 5A)
33 25A Sağ arka bacak ısıtması
34 20A Isıtmalı arka koltuklar;

Koltuk havalandırması;

Klima.
35 20A Klima kontrolörü;

Koltuk ısıtma kontrolörü.
36 20A Sigaralık
37 20A 12V sigara çakmağı
(ayrıca 30A ve 25A)
38 20A Soğutma fanı
39 15A Sol ön kapı kontrolörü
(ayrıca 7,5 A)
40 15A Fren servo rölesi;

Fren vakum pompası.
41 15A Sağ arka kapı kontrolörü
(ayrıca 7,5 A)
42 20A Ek ısıtıcı
43 20A Far silecekleri rölesi
(ayrıca 30 A)
44 15A Klima fanı;

Römork konnektörünün yeri
(30A ayrıca kullanılmıştır).
Okumak  Audi A8 D5 (2018-2021) – sigorta kutusu

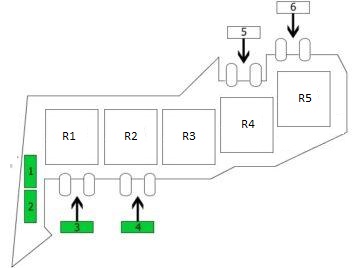

Yolcu ayak alanındaki sigorta ve röle no. 2

Numara Amper [A] Açıklama
1 30A Sağ ön cam
Reklam
2 30A Koltuğun ayarı
3 30A Fan;

Sağ ön cam
4 30A Koltuğun ayarı
5 Kullanılmıyor
6 Kullanılmıyor
R1   Soğutma fanı rölesi;

Yakıt soğutma pompası rölesi;

Fren servo rölesi;

Ek soğutma sıvısı pompası rölesi;

Soğutma sıvısı devresi rölesi.
R2   Marş motoru rölesi
R3   Marş motoru rölesi
R4   Yakıt pompası rölesi;

Güç rölesi.
R5   Far silecekleri rölesi

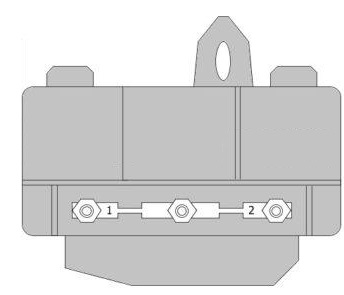

Yolcu ayak alanındaki ana sigorta

Sigorta 1 (60,0 A) – Soğutma fanı
Sigorta 2 (60,0 A) – Soğutma fanı 2

Bagajdaki sigorta kutusu solda

Numara Amper [A] Açıklama
1 Kullanılmıyor
2 Kullanılmıyor
3 Kullanılmıyor
4 Kullanılmıyor
5 30A Dijital ses paketi kontrol ünitesi
6 5A Navigasyon kontrol ünitesi
7 10 A Televizyon alıcısı
8 5A Arka kamera sistemi
9 5A Radyo
10 15A Subwoofer kontrol ünitesi
(ayrıca 30 A)
11 20A 12V’lik konnektör
12 15A Isıtıcı uzaktan kumanda alıcısı

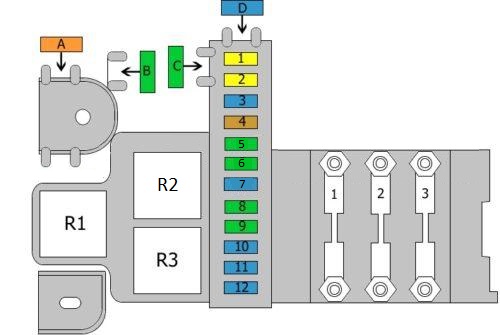

Bagajdaki sigorta kutusu sağda

Numara Amper [A] Açıklama
A 40A Isıtmalı arka cam
b 30A Arka koltuk ayarı
(ayrıca 40A)
C 30A Arka koltuk ayarı
D 15A İletişim sistemi
Reklam
1 20A Yakıt pompası
2 20A Yakıt pompası
3 15A Römork konnektörünün yeri
4 5A GPS sistemi
5 20A Konfor sistemi kontrol ünitesi
6 10 A Konfor sistemi kontrol ünitesi
7 20A Konfor sistemi kontrol ünitesi
8 30A Elektrik el freni
9 30A Elektrik el freni
10 15A Römork algılama kontrol ünitesi
(ayrıca 20A)
11 15A Römork algılama kontrol ünitesi
(ayrıca 20A)
12 15A Römork algılama kontrol ünitesi
Sigorta 1 150A Güç kaynağı
Sigorta 2 60A Radyo;

Navigasyon sistemi;

TV alıcısı.
Sigorta 3 110 Isıtmalı arka cam
R1   Isıtmalı arka cam rölesi
R2   Güç rölesi
R3   Yakıt pompası rölesi;

Yakıt pompası rölesi no. 2;

Ek yakıt pompası rölesi.
Okumak  Audi A3 8V (2012'den itibaren) - akü

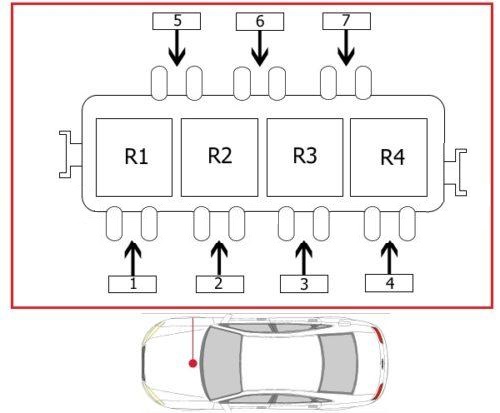

Motor bölmesindeki sigorta ve röle kutusu

Numara Amper [A] Açıklama
1 Kullanılmıyor
2 50 İkincil hava pompası;

Ön ısıtma bujisi
(ayrıca 60 A)
(ayrıca 80 A)
3 50 İkincil hava pompası;

Ön ısıtma bujisi
(ayrıca 60 A)
(ayrıca 80 A).
4 Kullanılmıyor
5 Kullanılmıyor
6 Kullanılmıyor
7 Kullanılmıyor
R1   Ön ısıtma bujisi rölesi;

İkincil hava pompası rölesi
R2   Ön ısıtma bujisi rölesi;

İkincil hava pompası rölesi;

Ana röle.
R3   Ön ısıtma bujisi rölesi;

İkincil hava pompası rölesi;

Ana röle.
R4   Kullanılmıyor

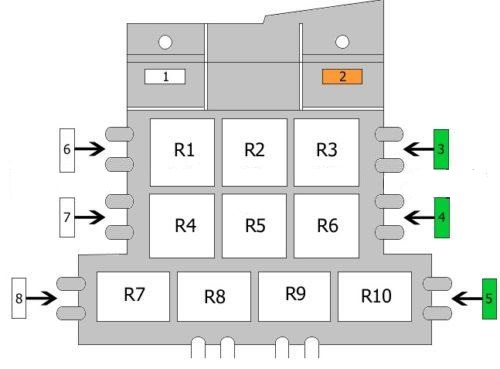

Sürücü ayak alanındaki sigorta ve röle kutusu solda

Numara Amper [A] Açıklama
1 60A ABS kontrol ünitesi
2 40A Dengeleme sistemi
3 30A Cam kaldırıcı
(ayrıca 40A kullanılmıştır)
4 30A Koltuğun ayarı
5 30A Koltuğun ayarı
6 Kullanılmıyor
7 Kullanılmıyor
8 Kullanılmıyor
R1   Süspansiyon kompresörünün adaptif rölesi
R2   Klakson rölesi
R3   Terminal 15 voltaj güç rölesi
R4   Cam silecek sıvısı ısıtıcı rölesi
R5   Uyarı sistemi kontrol ünitesi (taksi)
R6   Terminal 75 voltaj güç rölesi
R7
R8
R9
R10
