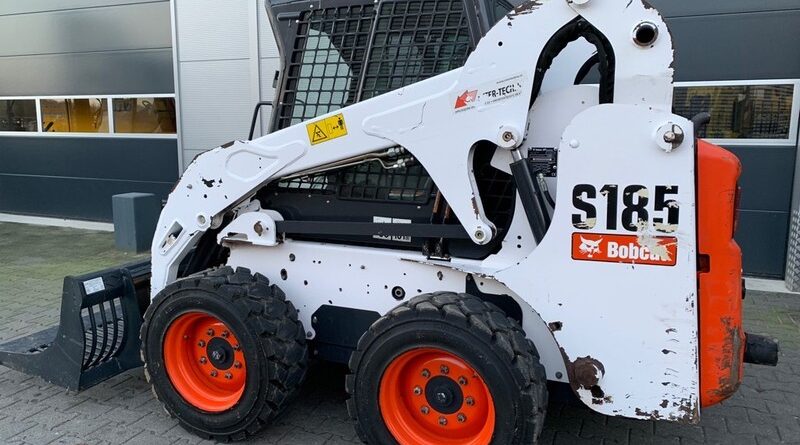

Bobcat S185 – sigorta kutusu
Bu makalede, Bobcat S185 (lastik mini yükleyici) sigorta kutusunun diyagramlarını bulacaksınız, makine içindeki sigorta panellerinin konumu hakkında bilgi alacaksınız ve her sigortanın atamasını öğreneceksiniz (sigorta düzeni).
Bobcat S185 – sigorta kutusu şeması
Üretim yılı:
Sigorta Kutusu
| Nr | Amperaj [A] | Açıklama | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 25 | Bağlı olmayan kornalar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 5 | ACS / AWS / SJC anahtarlı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 25 | Alternatör ve aksesuarlar alarmı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 25 | Aksesuarlar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 25 | Isıtıcı ve klima | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Ön farlar ve konum lambaları | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15 | Arka farlar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 25 | Bobcat kontrolörü | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 30 | Çekiş | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 30 | Yakıt kesici | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 15 | Güç prizi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 25 | ACS / AWS / SJC anahtarsız | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Röle | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Isıtma ve klima | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Güç anahtarı | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Ön farlar ve konum lambaları | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Yakıt kesici | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Arka farlar | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Çekiş | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Ön ısıtma bujileri | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Marş motoru | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Şarj cihazı, negatif topraklamaya sahip 12 voltluk bir alternatör şarj sistemi ile donatılmıştır. Elektrik sistemi, kabin içinde kontrol panelinde yer alan sigortalar ve motorun sol tarafındaki motor odasında, hava filtresinin altında bulunan 100 A’lık ana sigorta ile korunmaktadır. Sigortalar, elektriksel aşırı yük durumunda elektrik sistemini korur. Motoru yeniden çalıştırmadan önce aşırı yükün nedenini belirlemek gereklidir.
Elektrik tesisatı, sigorta kutusunun kapağının altında bulunan sigortalar ve röleler ile aşırı yükten korunmaktadır (pos. 1). Kapağın içinde, akımın konumunu ve yoğunluğunu gösteren bir etiket bulunmaktadır.
Sigortaları kontrol etmek veya değiştirmek için kapağı çıkarın.
DİKKAT: Her bir konektör için terminal ve kablolama atamaları, aracın donanım seviyesi, modeli ve pazara bağlı olarak değişiklik gösterebilir.
