Dodge Challenger (2009-2014) – sigorta kutusu

Bu makalede, Dodge Challenger (2009–2014) sigorta kutusu diyagramlarını bulacak, aracın içindeki sigorta panellerinin konumları hakkında bilgi alacak ve her sigortanın atamasını öğreneceksiniz (sigorta düzeni).

Sigorta ve Röle Şeması – Dodge Challenger

Yeni araçlarla ilgili yıllar:

2009, 2010.

Motor Bölmesi

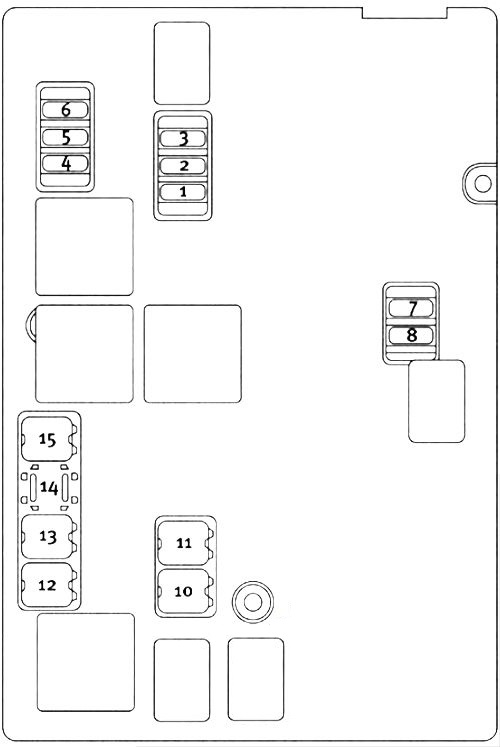

Entegre Güç Modülü

Entegre güç modülü (IPM), motor bölmesinde yolcu tarafında yer almaktadır.

Yuva	Kartuş Sigortası	Mini Sigorta	Açıklama
1	—	15 A mavi	Silecek motoru
2	—	25 Amp Doğal	İtiş kontrol modülü (PCM)/NGS modül gücü (bat)
3	—	25 Amp Doğal	Ateşleme Başlatma
4	—	25 Amp Doğal	Elektromanyetik/Alternatör EGR
Reklam
5	—	—	—
6	—	25 Amp Doğal	Ateşleme bobinleri/enjektörler
7	—	—	—
8	—	30 A yeşil	Marş motoru
9	—	—	—
10	30 Amp Pembe	—	Ön silecek
11	30 Amp Pembe	—	Antiblokaj sistemi (ABS) valfleri
12	40 A yeşil	—	Düşük/yüksek radyatör fanı
13	50 A kırmızı	—	Antiblokaj pompa motoru (ABS)
14	—	—	—
15	50 A kırmızı	—	Radyatör fanı
16	—	—	—
17	—	—	—
18	—	—	—
19	—	—	—
20	—	—	—
21	—	—	—
22	—	—	—

Bagaj

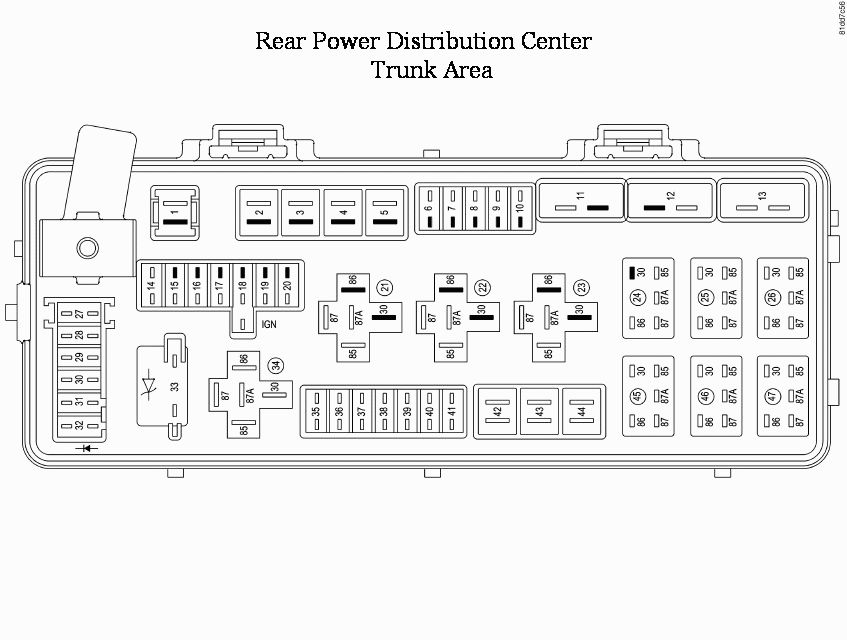

Arka Güç Dağıtım Merkezi

Bagajda, yedek lastik erişim panelinin altında bir güç dağıtım merkezi de bulunmaktadır.

Yuva	Kartuş Sigortası	Mini Sigorta	Açıklama
1	60 A sarı		Ateşleme kapandığında tüketim (IOD) Arka güç dağıtım merkezinin 1. yuvası, montaj sırasında aracın işlenmesi için gerekli olan siyah IOD sigortasını içerir. Servis yedek parçası, 60 A sarı bir kartuş sigortasıdır.
Reklam
2	40 A yeşil	—	Entegre güç modülü (IPM)
3	—	—	—
4	40 A yeşil	—	Entegre güç modülü (IPM)
5	30 Amp Pembe	—	Isıtmalı koltuklar – mevcutsa
6	—	20 A sarı	Yakıt pompası
7	—	15 A mavi	Ses amplifikatörü – mevcutsa
8		15 A mavi	Tanılama konektörü (DLC) / kablosuz kontrol modülü (WCM) / kablosuz ateşleme düğümü (WIN)
9	—	20 A sarı	Güç sigortası
10	—	—	—
11	25 A devre kesici	—	Gösterge grubu ve sürücü koltuğu anahtarı (11, 12 ve 13 numaralı yuvalar, yalnızca yetkili bir bayiden hizmet alabilecek otomatik sıfırlama sigortaları (anahtarlar) içerir)
12	25 A devre kesici	—	Yolcu koltuğu anahtarı (11, 12 ve 13 numaralı yuvalar, yalnızca yetkili bir bayiden hizmet alabilecek otomatik sıfırlama sigortaları (anahtarlar) içerir)
13	25 A devre kesici	—	Kapı modülleri, sürücü cam düğmesi ve yolcu cam düğmesi (11, 12 ve 13 numaralı yuvalar, yalnızca yetkili bir bayiden hizmet alabilecek otomatik sıfırlama sigortaları (anahtarlar) içerir)
14	—	10 A kırmızı	AC ısıtıcı kontrolü/gösterge grubu/güvenlik modülü – mevcutsa
15	—	—	—
16	—	—	—
Reklam
17	—	20 A sarı	Gösterge grubu
18	—	20 A sarı	Güç prizi seçme imkanı
19	—	10 A kırmızı	Fren lambaları
20	—	—	—
21	—	—	—
22	—	—	—
23	—	—	—
24	—	—	—
25	—	—	—
26	—	—	—
27	—	10 A kırmızı	Yolcu immobilizasyon kontrolörü (ORC)
28	—	10 A kırmızı	Ateşleme başlatma
29		5 A Bej	Gösterge/grup/elektronik denge kontrol modülü (ESC)/itiş kontrol modülü (PCM)/FREN LAMBASI anahtarı
30	—	10 A kırmızı	Kapı modülleri/elektrikli aynalar/steering kontrol modülü (SCM)
31	—	—	—
32	—	—	—
33	—	—	—
34	—	—	—
35	—	5 A Bej	Anten modülü – mevcutsa/elektrikli aynalar
36	—	25 Amp Doğal	Eller serbest kiti – mevcutsa/radyo/amplifikatör
37	—	15 A mavi	Vites
38	—	10 A kırmızı	Yük lambası/modül – mevcutsa
Reklam
39	—	10 A kırmızı	Isıtmalı aynalar – mevcutsa
40	—	5 A turuncu	Otomatik iç dikiz aynası/ısıtmalı koltuklar – mevcutsa/anahtar düğmesi
41	—	—	—
42	30 Amp Pembe	—	Ön fan motoru
43	30 Amp Pembe	—	Arka cam buharlayıcı
44	20 A mavi	—	Amplifikatör/Açılır tavan – mevcutsa
