Ford Expedition UN93 (1997-2002) – sigorta kutusu
Sigorta ve Röle Şeması – Ford Expedition UN93
Üretim yılları ile ilgilidir:
1997, 1998, 1999, 2000, 2001, 2002.

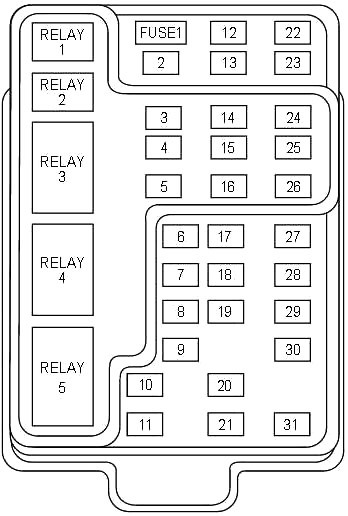

Kabin içindeki sigorta kutusunun şeması
Sigorta paneli direksiyonun altında ve sol tarafında, fren pedalına yakın bir konumda bulunmaktadır. Sigortalara erişmek için panelin kapağını dışarı çekin. Bir sigortayı çıkarmak için, sigorta panelinin kapağında bulunan sigorta çıkarma aracını kullanın.
| Numara | Amper [A] | Açıklama | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 25 | Ses Sistemi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 5 | Gösterge Paneli, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Otomatik Elektronik Sıcaklık Kontrolü (EATC), | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motor Kontrol Modülü (PCM), | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Grup | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 20 | Ateşleme, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| OBD-II Tarayıcı Bağlantısı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 7,5 | Uzaktan Erişim Modülü, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Aynalar, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hafıza Fonksiyonları (koltuklar ve pedallar) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Hız Kontrol Modülü, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Geri Vites Lambası, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EVO Modülü, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| İklimlendirme Modu Anahtarı (ön fan rölesi), | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Gündüz Farları Rölesi, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Geri Görüş Sistemi, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Otomatik Kilit, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E/C Aynası | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 5 | Grup, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Gösterge Paneli, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pusula | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Fren Kilidi Elektromanyetiği, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hava Süspansiyon Modülü, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GEM Modülü, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EVO Direksiyon Sensörü, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Isıtmalı Ayna, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Arka Cam Defrost, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Geri Görüş Algılama Sistemi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 5 | A/C Fan Rölesi (sigorta 22 üzerinden) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 5 | Radyo, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Uzaktan Erişim Modülü, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GEM Modülü | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 30 | Ön Silecek Pompa Rölesi, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sileceklerin Çalışma Rölesi/park rölesi, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Yüksek/Düşük Silecek Rölesi, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Silecek Motoru, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Arka Silecek Pompa Rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15 | Hava Süspansiyon Anahtarı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 20 | Fren Lambası Anahtarı (ampuller), | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sinyal Lambaları/Risk, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hız Kontrol Modülü | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 15 | Arka Silecek, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Gösterge Işıkları, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Akü Tasarruf Rölesi, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| İç Aydınlatma Rölesi, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Aksesuar Gecikme Rölesi (elektrikli pencereler, açılır tavan, menteşeli pencereler) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 5 | Fren Lambası Anahtarı, (hız kontrolü, fren kilidi, ABS, PCM modülü girişleri, hava süspansiyon modülü, otomatik kilitleme), | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GEM Modülü | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 20 | Farlar (Yüksek Farlar), | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Gösterge (yüksek far göstergesi) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 | Isıtmalı Aynalar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Isıtmalı Ağaç Anahtar Göstergesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 5 | Gösterge Aydınlatması (dimmer beslemesi) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 5 | Ses Sistemi, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hava Süspansiyon Modülü, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GEM Modülü, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hafıza Modülü | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 15 | Marş Motoru Rölesi, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| sigorta 20, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vites Aralığı Anahtarı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | Hava Yastığı Modülü, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| İklimlendirme Modu Anahtarı (fan rölesi), | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EATC, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EATC Fan Rölesi, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Güç Sigortası 7 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 10 | Ek İklimlendirme, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Isıtmalı Koltuklar, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Römorkun Akü Şarjı, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sinyal Lambaları/Risk, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4×4 Kavrama Rölesi, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Asılı Konsol, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E/C Aynası, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 Tekerlekli Anti-Kilitleme Sistemi Modülü (4WABS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 10 | Sağ Far | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 5 | Sis Farları ve Sis Farı Göstergesi Rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 10 | Sol Far | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 5 | Otomatik Lambalar Modülü, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vites Aşırı Yük Kontrol Anahtarı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 30 | Pasif Hırsızlık Alarmı Alıcı-Verici, gösterge, ateşleme bobinleri, tahrik sistemi kontrol modülü rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 10 | Arka Kontrol Paneli (ses), | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CD Çalar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Röle 1 | – | İç Aydınlatma Rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Röle 2 | – | Akü Tasarruf Rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Röle 3 | – | Arka Cam Defrost Rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Röle 4 | – | Tek Tuşla Açılan Pencere Rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Röle 5 | – | ACC Gecikme Rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

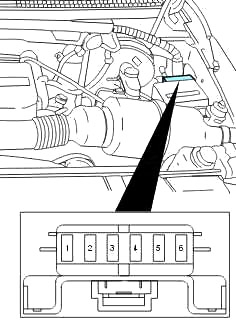

Motor Bölmesindeki Sigorta Kutusu
Güç dağıtım kutusu motor bölmesinde yer almaktadır. Güç dağıtım kutusu, aracın ana elektrik sistemlerini aşırı yüklerden koruyan yüksek akım sigortaları içerir.

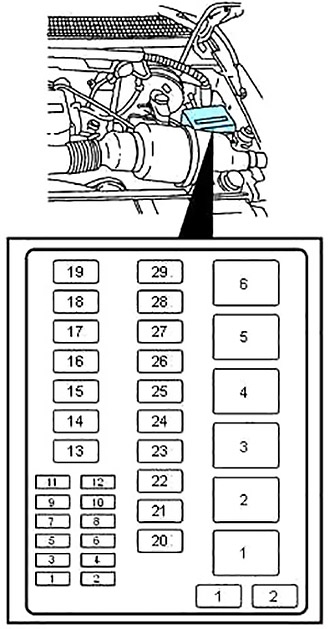

Şema (versiyon 1)
| Numara | Amper [A] | Açıklama | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 20 | Acil Durum ve Römork Arka Lambaları | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Hava Yastığı Tanılama Monitörü | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 30 | Güç Kilidi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | Hava Süspansiyonu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 20 | Korna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 30 | Motor Sigorta 3 ve 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15 | Konum ve Arka Lambalar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 30 | Farlar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | Sis Farları ve DRL | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 25 | Yardımcı Gösterge Paneli (I/P) Güç Noktası | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 25 | Konsolun Yardımcı Güç Noktası | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Arka Silecek | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 30 | Yardımcı Fan | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 60 | 4 Tekerlekli Anti-Kilitleme Sistemi (4WABS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 50 | Hava Süspansiyonu Kompresörü | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 40 | Römork Akü Şarjı, motor sigorta 2, motor sigorta 4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 30 | Motor ve 4WD Vites Kavraması | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 30 | Sürücü Koltuğu Isıtması | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 20 | Yakıt Pompası | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 50 | Güç Bağlantı Kutusundaki Ateşleme | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 50 | Güç Bağlantı Kutusundaki Ateşleme | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 50 | Bağlantı Kutusunun Akü Gücü | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 40 | Ön Fan | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 30 | Tahrik Sistemi Kontrol Modülü Gücü | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 30 CB | Pencereler | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 40 | Isıtmalı Aydınlatma ve Aynalar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 30 | Römork için Elektrikli Fren | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 30 | Hibrit Fan, Açılır Tavan, Menteşeli Pencereler | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | – | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | – | PCM Diyodu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | – | Yüksek/Düşük Hızlı Ön Silecekler | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | – | Ön Silecekler Çalışma/Park | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | – | Ön Silecek Pompa Rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | – | Yakıt Pompa Rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | – | Korna Rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | – | PCM Güç Rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

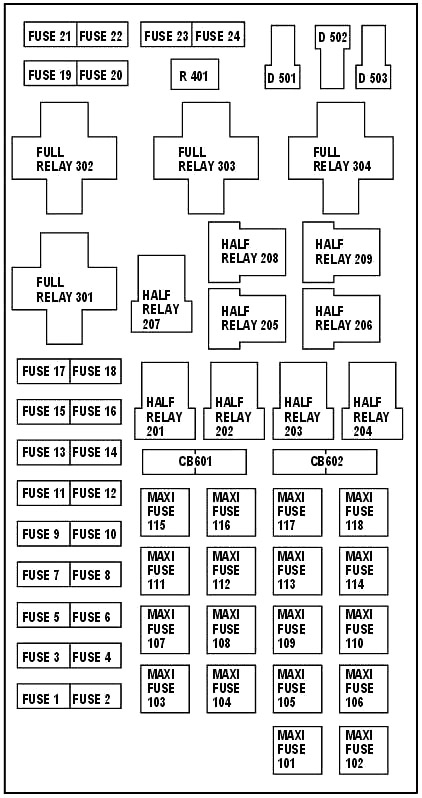

Şema (versiyon 2)
| Numara | Amper [A] | Açıklama |
|---|---|---|
| 1 | 20 | Güç Noktası |
| 2 | 30 | Tahrik Sistemi Kontrol Modülü |
| 3 | 30 | Farlar/Otomatik Lambalar |
| 4 | 20 | Konsol Güç Noktası |
| 5 | 20 | Römorkun Geri Vites/Park Lambaları |
| 6 | 15 | Konum Lambaları/Otomatik Lambalar, kabin sigortası 18’i besler |
| 7 | 20 | Korna |
| 8 | 30 | Kapı Elektrikli Kilitleri |
| 9 | 15 | Gündüz Lambaları (DRL), sis lambaları |
| 10 | 20 | Yakıt Pompası |
| 11 | 20 | Alternatör Alanı |
| 12 | 10 | Arka Silecekler |
| 13 | 15 | Klima Kavraması |
| 14 | – | Kullanılmıyor |
| 15 | 10 | Koşu Lambaları |
| 16 | – | Kullanılmıyor |
| 17 | 10 | Elektrikli Pencereler |
| 18 | 15 | Tahrik Sistemi Kontrol Modülü, yakıt enjektörleri, yakıt pompası, kütle hava akış sensörü |
| 19 | 10 | Römorkun Fren ve Sağ Dönüş Lambaları |
| 20 | 10 | Römorkun Fren ve Sol Dönüş Lambaları |
| 21 | – | Kullanılmıyor |
| 22 | – | Kullanılmıyor |
| 23 | 15 | HEGO Sensörleri, depo havalandırması, otomatik şanzıman, CMS sensörü |
| 24 | – | Kullanılmıyor |
| 101 | 30 | Römork Akü Şarjı |
| 102 | 50 | 4 Tekerlekli Anti-Kilitleme Modülü |
| 103 | 50 | Bağlantı Kutusunun Akü Gücü |
| 104 | 30 | 4×4 Vites Motoru ve Kavraması |
| 105 | 40 | Ön Klima Fanı |
| 106 | – | Kullanılmıyor |
| 107 | – | Kullanılmıyor |
| 108 | 30 | Römork için Elektrikli Fren |
| 109 | 50 | Hava Süspansiyonu Kompresörü |
| 110 | 30 | Isıtmalı Koltuklar |
| 111 | 40 | Ateşleme Anahtarı Akü Gücü (marş devresi) |
| 112 | 30 | Sürücü Koltuğu, Ayarlanabilir Pedallar, Hafıza Modülü |
| 113 | 40 | Ateşleme Anahtarı Akü Gücü (marş ve aksesuar devreleri) |
| 114 | 30 | Yardımcı Klima Fanı |
| 115 | – | Kullanılmıyor |
| 116 | 40 | Arka Cam Defrost, Isıtmalı Aynalar |
| 117 | – | Kullanılmıyor |
| 118 | – | Kullanılmıyor |
| 201 | – | Römorkun Konum Lambası Rölesi |
| 202 | – | Ön Sileceklerin Çalışma Rölesi/Park Rölesi |
| 203 | – | Römorkun Geri Vites Lambası Rölesi |
| 204 | – | Klima Kavraması Rölesi |
| 205 | – | Arka Sileceği Aşağı |
| 206 | – | Sis Farları Rölesi |
| 207 | – | Ön Silecek Pompa Rölesi |
| 208 | – | Arka Silecek Pompa Rölesi |
| 209 | – | Arka Sileceği Yukarı |
| 301 | – | Yakıt Pompa Rölesi |
| 302 | – | Römork Akü Şarj Rölesi |
| 303 | – | Silecek Rölesi |
| 304 | – | Tahrik Sistemi Kontrol Modülü Rölesi |
| 401 | – | Kullanılmıyor |
| 501 | – | Tahrik Sistemi Kontrol Modülü Diyodu |
| 502 | – | Klima Kavraması Diyodu |
| 503 | – | Kullanılmıyor |
| 601 | 30 | Gecikmeli Aksesuarlar (Elektrikli Pencereler, Açılır Pencereler, Açılır Tavan) |
| 602 | – | Kullanılmıyor |

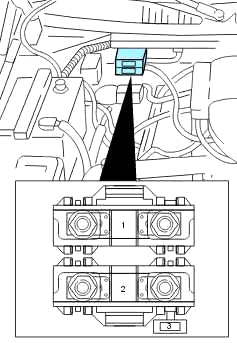

Ana Akü Sigortaları (Mega Sigortalar)
Ana akü sigortaları motor bölümünde aküye yakın bir yerde bulunmaktadır. Ford, mega sigortaların nitelikli bir servis teknisyeni tarafından bakımının yapılmasını önermektedir.
| Numara | Amper [A] | Açıklama |
|---|---|---|
| 1 | 175 | Mega Sigorta Kutusu |
| 2 | 175 | Alternatör Mega Sigortası |
| 3 | 20 | Alternatör Alanı Mini Sigortası |
Motor Mini Sigorta Kutusu
Motor mini sigortaları, motor bölümünde sürücü tarafında bulunmaktadır.
| Numara | Amper [A] | Açıklama |
|---|---|---|
| 1 | 5 | Tahrik Sistemi Kontrol Modülü (PCM) |
| 2 | 20 | Römorkun Fren/Arka Vites Lambaları |
| 3 | 10 | Arka Entegre Ses Kontrol Paneli (RICP), CD Değiştirici, Radyo |
| 4 | 10 | Kapı Menteşelerindeki Lambalar |
| 5 | 20 | Amplifikatör, Subwoofer Amplifikatörü |
| 6 | – | Kullanılmıyor |
