Ford Transit Custom (2012-2018) – sigorta kutusu

Demir Emre

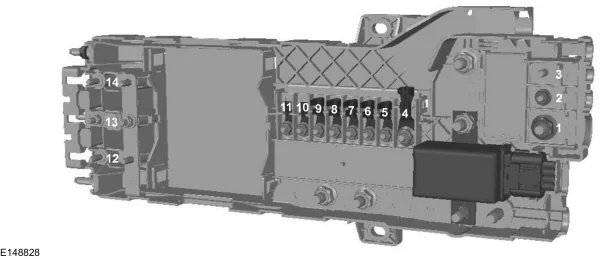

Ön Sigorta Kutusu

Sürücünün koltuğunun altında bulunur.

Numara Amper [A] Açıklama
F1 350A Alternatör.
Marş motoru.
Akü bağlantı kutusu.
F2 100A Yardımcı bağlantı kutusu.
F3 – Kullanılmıyor.
F4 200A Yardımcı bağlantı kutusu.
Reklam
F5 100A Yardımcı bağlantı kutusu.
F6 80A Yardımcı elektrikli ısıtıcı.
F7 80A Yardımcı bağlantı kutusu.
F8 100A Akü bağlantı kutusu.
F9 100A Yardımcı bağlantı kutusu.
F10 60A Gövde kontrol modülü 1.
F11 60A Gövde kontrol modülü 2.
F12 60A Müşteri erişimi.
F13 – Kullanılmıyor.
F14 60A Müşteri erişimi.

Yolcu Bölmesi Sigorta Kutusu

Çıkarılabilir kaplama panellerinin arkasında iki sigorta kutusu bulunur – sigorta kutusu sağda, gövde kontrol modülü solda (sağ direksiyonlu araçlarda – tersine).

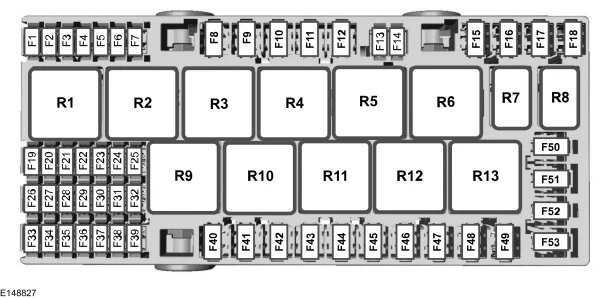

Ford Transit Custom (2012-2016) - sigorta kutusu

Numara Amper [A] Açıklama
F1 – Kullanılmıyor.
F2 – Kullanılmıyor.
F3 – Kullanılmıyor.
F4 – Kullanılmıyor.
F5 3A İvme kontrol modülü.
F6 3A Antiblokaj modülü.
F7 7,5A İvme kontrol modülü.
Ateşleme bobinleri.
F8 – Kullanılmıyor.
F9 30A Ön silecek motoru.
Reklam
F10 30A Ön silecek yardımcı motoru.
F11 10 A Klima kompresörü.
F12 20A Ateşleme bobinleri.
F13 – Kullanılmıyor.
F14 – Kullanılmıyor.
F15 – Kullanılmıyor.
F 16 – Kullanılmıyor.
F17 – Kullanılmıyor.
F18 40A Antiblokaj modülü.
F19 30A Marş motoru rölesi.
F20 60A Ateşleme bobinleri.
F21 60A Ateşleme rölesi.
F22 – Kullanılmıyor
F23 25A Antiblokaj modülü.
F24 7,5A Yakıt pompası rölesi.
Reklam
F25 – Kullanılmıyor.
F26 3A Soğutucu akışkan valfi.
F27 – Kullanılmıyor.
F28 – Kullanılmıyor.
F29 – Ön ses kontrol modülü.
F30 60A Düşük ve yüksek hızda soğutma fanı.
F31 – Kullanılmıyor.
F32 60A Ön silecek motoru rölesi.
F33 – Kullanılmıyor.
F34 – Kullanılmıyor.
F35 15A İvme kontrol modülü.
F36 7,5A Hava akışı sensörü.
F37 7,5A Yakıt dozaj valfi.
F38 7,5A Klima kompresörü rölesi.
F39 15A Düşük ve yüksek hızda soğutma fanı.
Ateşleme bobini.
Yakıt buharlaştırma sistemi yakıt pompası.
Isıtılmış oksijen sensörü.
Soğutucu akışkan valfi rölesi.
Röle
R1 Ateşleme.
R2 Marş motoru.
R3 Arka silecek.
R4 Ön silecek motoru.
R5 Kullanılmıyor.
Reklam
R6 Kullanılmıyor.
R7 Kullanılmıyor.
R8 Kullanılmıyor.
R9 Kullanılmıyor.
R10 Klima kompresörü.
R11 Ateşleme bobinleri.
R12 Yakıt pompası.
R13 Kullanılmıyor.
R14 Soğutucu akışkan valfi.
R15 Düşük hızda soğutma fanı.
R16 Kullanılmıyor.
R17 İvme kontrol modülü.
R18 Yüksek hızda soğutma fanı.

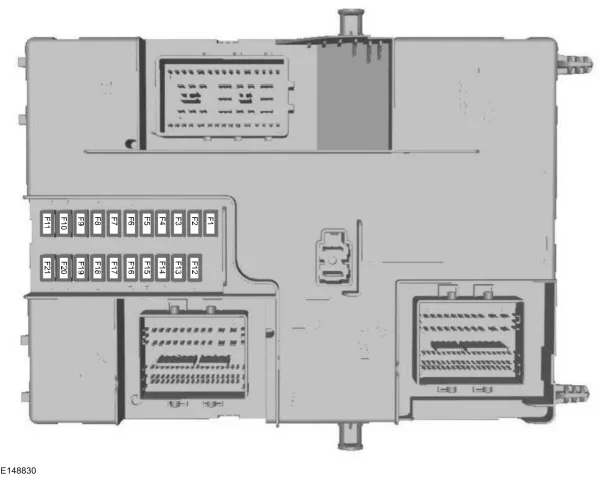

Gövde Kontrol Modülü

Numara Amper [A] Açıklama
F1 15A Merkezi kilit 2.
F2 15A Merkezi kilit 1.
F3 15A Ateşleme.
Yardımcı akü rölesi.
F4 5A Park yardım modülü.
F5 5A Yağmur sensörü modülü.
Otomatik lamba modülü.
F6 15A Ön cam silecek pompası.
F7 7,5A Dış aynalar.
F8 15A Ön sis farları.
F9 10 A Sağ ön far.
F10 10 A Sol ön far.
F11 25A Sağ dış farlar.
Sol yan farlar.
F12 20A Hırsızlık alarmı.
Akü tutma sinyal cihazı.
F13 15A Veri bağlantı konnektörü.
Yardımcı güç noktası rölesi.
İç aydınlatma.
F14 25A Gündüz farları.
Sinyal lambaları.
Arka sis farları.
F15 25A Sağ yan farlar.
Sol dış farlar.
Yüksek orta durdurma lambası.
F 16 20A Ses kontrolü.
Reklam
F17 7,5A Isıtıcı kontrolü.
Gösterge paneli.
Fan motoru.
F18 10 A Far anahtarı.

Direksiyon modülü.
F19 5A Ön kontrol/display arayüz modülü.
F20 5A Pasif hırsızlık alarmı ve ateşleme.
Ateşleme.
F21 3A Ön ses kontrol modülü ve aksesuar rölesi.

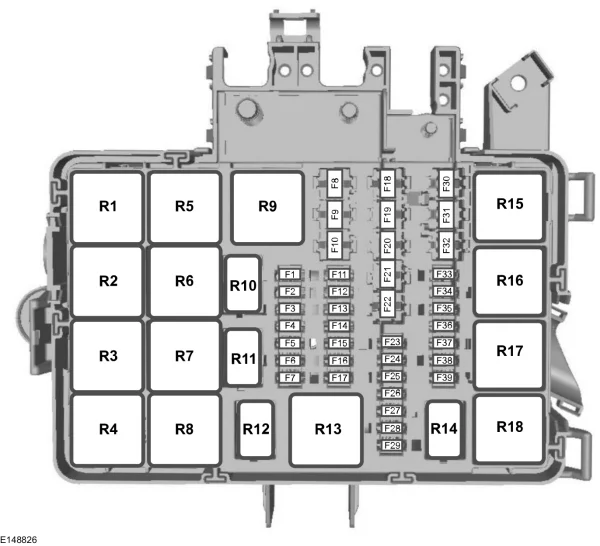

Motor Bölmesindeki Sigorta Kutusu

Numara Amper [A] Açıklama
F1 – Kullanılmıyor.
F2 – Kullanılmıyor.
F3 – Kullanılmıyor.
F4 – Kullanılmıyor.
F5 3A İvme kontrol modülü.
F6 3A Antiblokaj modülü.
F7 7,5A İvme kontrol modülü.
Ateşleme bobinleri.
F8 – Kullanılmıyor.
F9 30A Ön silecek motoru.
F10 30A Ön silecek yardımcı motoru.
F11 10 A Klima kompresörü.
F12 20A Ateşleme bobinleri.
F13 – Kullanılmıyor.
F14 – Kullanılmıyor.
F15 – Kullanılmıyor.
F 16 – Kullanılmıyor.
F17 – Kullanılmıyor.
F18 40A Antiblokaj modülü.
F19 30A Marş motoru rölesi.
F20 60A Ateşleme bobinleri.
F21 60A Ateşleme rölesi.
F22 – Kullanılmıyor
Reklam
F23 25A Antiblokaj modülü.
F24 7,5A Yakıt pompası rölesi.
F25 – Kullanılmıyor.
F26 3 A Soğutucu akışkan valfi.
F27 – Kullanılmıyor.
F28 – Kullanılmıyor.
F29 – Ön ses kontrol modülü.
F30 60A Düşük ve yüksek hızda soğutma fanı.
F31 – Kullanılmıyor.
F32 60A Ön silecek motoru rölesi.
F33 – Kullanılmıyor.
F34 – Kullanılmıyor.
F35 15A İvme kontrol modülü.
F36 7,5A Hava akışı sensörü.
F37 7,5A Yakıt dozaj valfi.
F38 7,5A Klima kompresörü rölesi.
F39 15A Düşük ve yüksek hızda soğutma fanı.
Ateşleme bobini.
Yakıt buharlaştırma sistemi yakıt pompası.
Isıtılmış oksijen sensörü.
Soğutucu akışkan valfi rölesi.
Röle
R1 Ateşleme.
R2 Marş motoru.
R3 Arka silecek.
R4 Ön silecek motoru.
R5 Kullanılmıyor.
R6 Kullanılmıyor.
R7 Kullanılmıyor.
R8 Kullanılmıyor.
R9 Kullanılmıyor.
R10 Klima kompresörü.
R11 Ateşleme bobinleri.
R12 Yakıt pompası.
R13 Kullanılmıyor.
R14 Soğutucu akışkan valfi.
R15 Düşük hızda soğutma fanı.
R16 Kullanılmıyor.
R17 İvme kontrol modülü.
R18 Yüksek hızda soğutma fanı.

Gövde Kontrol Modülü

Numara Amper [A] Açıklama
F1 15A Merkezi kilit 2.
F2 15A Merkezi kilit 1.
F3 15A Ateşleme.
Yardımcı akü rölesi.
F4 5A Park yardım modülü.
F5 5A Yağmur sensörü modülü.
Otomatik lamba modülü.
F6 15A Ön cam silecek pompası.
F7 7,5A Dış aynalar.
F8 15A Ön sis farları.
F9 10 A Sağ ön far.
F10 10 A Sol ön far.
F11 25A Sağ dış farlar.
Sol yan farlar.
F12 20A Hırsızlık alarmı.
Akü tutma sinyal cihazı.
F13 15A Veri bağlantı konnektörü.
Yardımcı güç noktası rölesi.
İç aydınlatma.
F14 25A Gündüz farları.
Sinyal lambaları.
Arka sis farları.
F15 25A Sağ yan farlar.
Sol dış farlar.
Yüksek orta durdurma lambası.
F 16 20A Ses kontrolü.
F17 7,5A Isıtıcı kontrolü.
Gösterge paneli.
Fan motoru.
F18 10 A Far anahtarı.

Direksiyon modülü.
F19 5A Ön kontrol/display arayüz modülü.
F20 5A Pasif hırsızlık alarmı ve ateşleme.
Ateşleme.
F21 3A Ön ses kontrol modülü ve aksesuar rölesi.

Motor Bölmesindeki Sigorta Kutusu

Numara Amper [A] Açıklama
F1 – Kullanılmıyor.
F2 – Kullanılmıyor.
F3 – Kullanılmıyor.
F4 – Kullanılmıyor.
F5 3A İvme kontrol modülü.
F6 3A Antiblokaj modülü.
F7 7,5A İvme kontrol modülü.
Ateşleme bobinleri.
F8 – Kullanılmıyor.
F9 30A Ön silecek motoru.
F10 30A Ön silecek yardımcı motoru.
F11 10 A Klima kompresörü.
F12 20A Ateşleme bobinleri.
F13 – Kullanılmıyor.
F14 – Kullanılmıyor.
F15 – Kullanılmıyor.
F 16 – Kullanılmıyor.
F17 – Kullanılmıyor.
F18 40A Antiblokaj modülü.
F19 30A Marş motoru rölesi.
F20 60A Ateşleme bobinleri.
F21 60A Ateşleme rölesi.
F22 – Kullanılmıyor
F23 25A Antiblokaj modülü.
F24 7,5A Yakıt pompası rölesi.
F25 – Kullanılmıyor.
F26 3 A Soğutucu akışkan valfi.
F27 – Kullanılmıyor.
F28 – Kullanılmıyor.
F29 – Ön ses kontrol modülü.
F30 60A Düşük ve yüksek hızda soğutma fanı.
F31 – Kullanılmıyor.
F32 60A Ön silecek motoru rölesi.
F33 – Kullanılmıyor.
F34 – Kullanılmıyor.
F35 15A İvme kontrol modülü.
F36 7,5A Hava akışı sensörü.
F37 7,5A Yakıt dozaj valfi.
F38 7,5A Klima kompresörü rölesi.
F39 15A Düşük ve yüksek hızda soğutma fanı.
Ateşleme bobini.
Yakıt buharlaştırma sistemi yakıt pompası.
Isıtılmış oksijen sensörü.
Soğutucu akışkan valfi rölesi.
Röle
R1 Ateşleme.
R2 Marş motoru.
R3 Arka silecek.
R4 Ön silecek motoru.
R5 Kullanılmıyor.
R6 Kullanılmıyor.
R7 Kullanılmıyor.
R8 Kullanılmıyor.
R9 Kullanılmıyor.
R10 Klima kompresörü.
R11 Ateşleme bobinleri.
R12 Yakıt pompası.
R13 Kullanılmıyor.
R14 Soğutucu akışkan valfi.
R15 Düşük hızda soğutma fanı.
R16 Kullanılmıyor.
R17 İvme kontrol modülü.
R18 Yüksek hızda soğutma fanı.

Gövde Kontrol Modülü

Numara Amper [A] Açıklama
F1 15A Merkezi kilit 2.
F2 15A Merkezi kilit 1.
F3 15A Ateşleme.
Yardımcı akü rölesi.
F4 5A Park yardım modülü.
F5 5A Yağmur sensörü modülü.
Otomatik lamba modülü.
F6 15A Ön cam silecek pompası.
F7 7,5A Dış aynalar.
F8 15A Ön sis farları.
F9 10 A Sağ ön far.
F10 10 A Sol ön far.
F11 25A Sağ dış farlar.
Sol yan farlar.
F12 20A Hırsızlık alarmı.
Akü tutma sinyal cihazı.
F13 15A Veri bağlantı konnektörü.
Yardımcı güç noktası rölesi.
İç aydınlatma.
F14 25A Gündüz farları.
Sinyal lambaları.
Arka sis farları.
F15 25A Sağ yan farlar.
Sol dış farlar.
Yüksek orta durdurma lambası.
F 16 20A Ses kontrolü.
F17 7,5A Isıtıcı kontrolü.
Gösterge paneli.
Fan motoru.
F18 10 A Far anahtarı.

Direksiyon modülü.
F19 5A Ön kontrol/display arayüz modülü.
F20 5A Pasif hırsızlık alarmı ve ateşleme.
Ateşleme.
F21 3A Ön ses kontrol modülü ve aksesuar rölesi.

Motor Bölmesindeki Sigorta Kutusu

Numara Amper [A] Açıklama
F1 – Kullanılmıyor.
F2 – Kullanılmıyor.
F3 – Kullanılmıyor.
F4 – Kullanılmıyor.
F5 3A İvme kontrol modülü.
F6 3A Antiblokaj modülü.
F7 7,5A İvme kontrol modülü.
Ateşleme bobinleri.
F8 – Kullanılmıyor.
F9 30A Ön silecek motoru.
F10 30A Ön silecek yardımcı motoru.
F11 10 A Klima kompresörü.
F12 20A Ateşleme bobinleri.
F13 – Kullanılmıyor.
F14 – Kullanılmıyor.
F15 –
