Ford Crown Victoria (1992-2012) – sigorta kutusu
Sigorta ve röle şeması – Ford Crown Victoria
Üretim yıllarını kapsar:
1992, 1993, 1994, 1995, 1996, 1997.

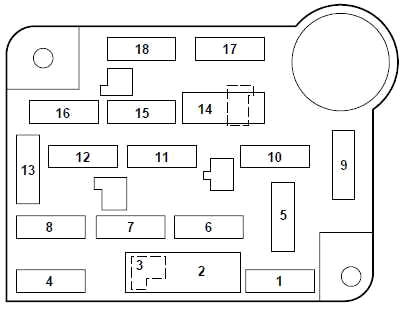

Kabin sigorta paneli şeması
Sigorta paneli direksiyonun altında ve sol tarafında, fren pedalına yakın bir konumda bulunmaktadır. Sigortalara erişmek için panelin kapağını çıkarın.
| Numara | Amper [A] | Açıklama | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 30 | 1992-1994: Fan motoru | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 1995-1997: Uyarı sinyali, hız kontrolü, fren lambaları | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 7,5 | 1992-1994: Silecek sistemi/aralıklı sulama | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 1995-1997: Silecek kontrol modülü, ön silecek motoru | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | — | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | 1992-1994: Konuk lambaları, elektrikli aynalar, anahtarsız erişim, aydınlatmalı giriş, saat hafızası, radyo hafızası, otomatik sıcaklık kontrolü (ATC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1995-1997: Aydınlatma kontrol modülü, far karartma anahtarı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | 1992-1994: Hava yastığı sistemi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 1995-1997: Geri vites lambaları, değişken direksiyon yardımı (VAPS), sinyal lambaları, hava süspansiyonu, gündüz lambaları, römork bataryası şarjı, elektronik gündüz/gece aynası, vites kilidi, EATC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | 1992-1994: Hız kontrolü, anahtarsız uzaktan açma, aydınlatmalı giriş, uyarı zili, LCD radyo karartma, saat, polis seçeneği | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 1995-1997: Hız ayarı, ana ışık anahtarı, far karartma anahtarı, aydınlatma kontrol modülü, saat, ısıtmalı arka lambalar ve aynalar, polis için güç rölesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15 | 1992-1994: Uyarı lambaları, fren lambaları, uyarı lambaları | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 1995-1997: Şanzıman kontrol modülü (PCM) güç diyotları, ateşleme bobinleri | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | 1992-1994: Çakmak | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 1995-1997: Aydınlatma kontrol modülü, elektrikli aynalar, anahtarsız erişim, saat hafızası, radyo hafızası, elektronik otomatik sıcaklık kontrolü (EATC), elektrikli kapı kilitleri, elektrikli koltuklar, elektrikli pencereler, polis için stroboskop lambaları | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | 1992-1994: Gecikmeli otomatik farlar, anahtarsız uzaktan erişim, dış lambalar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 1995-1997: Fan motoru, klima – ısıtıcı mod anahtarı | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | 1992-1994: Klima-ısıtıcı, otomatik sıcaklık kontrolü (ATC), sinyal lambaları | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 1995-1997: Hava yastığı modülü | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 5 | 1992-1994: Gösterge paneli aydınlatması, gösterge anahtarı aydınlatması | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 1995-1997: Radyo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 20 | 1992-1994: Otomatik anahtar: elektrikli pencereler | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 1995-1997: Devre anahtarı: aydınlatma kontrol modülü, Flash-to-Pass, ana ışık anahtarı | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | 1992-1994: Kendinden aydınlatmalı lambalar, uyarı sinyali, analog göstergeler ve gösterge paneli, elektronik otomatik şanzıman | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 1995-1997: Hava yastığı modülü, uyarı lambaları, analog göstergeler ve gösterge paneli, elektronik otomatik şanzıman, aydınlatma kontrol modülü, ön kontrol ünitesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 20 | 1995-1997: Otomatik anahtar: pencere/kapı kilidi kontrolü, sürücü kapı modülü, tek dokunuş, analog gösterge paneli | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | ABS frenleri, şarj göstergesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 15 | 1992-1994: Güç anteni, saat, radyo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 1995-1997: Sigaralık, sinyal lambaları için acil röle | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | 1992-1994: Geri vites lambaları, değişken direksiyon yardımı (VAPS), arka buharlaştırma, hava süspansiyonu, gündüz lambaları, römork bataryası şarjı, elektronik gündüz/gece aynası, vites kilidi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 1995-1997: Elektrikli aynalar, arka buharlaştırma | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 15 | Hava yastığı sistemi, dijital gösterge paneli, ısıtmalı oksijen sensörleri (HO2S (1992-1994)) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

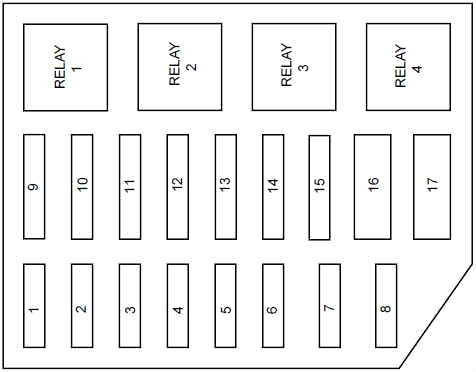

Motor bölmesindeki sigorta paneli şeması
| Numara | Amper [A] | Açıklama | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 30 | 1992-1994: Fren elektrik aktüatörü, polis için güç rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 1995-1997: Elektrik yakıt pompası rölesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 20 | 1992-1994: Römork dönüşü, dış lambalar rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 1995-1997: Marş motoru rölesi, alternatör, 15,18 sigortaları | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 25 | Radyo amplifikatörü, subwoofer amplifikatörü | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 30 | 1992-1994: Marş motoru rölesi, alternatör | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 1995-1997: Römork dış lambaları rölesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Korna rölesi, korna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 30 | 1992-1994: Römork batarya şarj rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Aydınlatma kontrol modülü, DRL | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 30 | 1992-1994: Otomatik anahtar: elektrikli kapı kilitleri, elektrikli koltuklar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Otomatik anahtar: elektrikli kapı kilitleri, elektrikli koltuklar, bagaj kapağı açma, yakıt deposu kapak açma | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 30 | 1992-1997: Hava süspansiyonu kompresörü, hava yayları solenoidleri | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 1992-1994: Polis seçeneği sigorta kutusu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 60 | 1992-1994: 6, 13, 16, 17 sigortalarına ve 12 anahtara bakın | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 1995-1997: 1, 2, 6, 7, 10, 11, 13 sigortalarına ve 14 anahtara bakın | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 50 | 1992-1994: Marş motoru rölesi, 1, 7, 10, 15, 13 sigortalarına bakın | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1995-1997: Marş motoru rölesi, 5, 9 sigortalarına bakın | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 40 | 1992-1994: Farlar, gündüz lambaları, 4, 5, 3, 9 sigortalarına bakın | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 1995-1997: Farlar, gündüz lambaları, 4, 8, 16 sigortalarına ve 12 anahtara bakın | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 30 | PCM güç rölesi, PCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 30 | 1992-1994: Frenin antiblokaj modülü | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 1995-1997: Soğutma fanı rölesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 40 | 1992-1994: Arka cam buharlaştırma | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1995-1997: Arka cam buharlaştırma rölesi, 17 sigortasına bakın | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 50 | 1992-1994: Antiblokaj pompa motoru rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 1995-1997: Frenin antiblokaj modülü | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 20 | 1992-1994: Yakıt pompası, PCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 1995-1997: Fren elektrik aktüatörü | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 1995-1997: Polis seçeneği sigorta kutusu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 20 | 1992-1994: Sol ve sağ ateşleme bobinleri | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 1995-1997: Römork geri dönüşü, batarya şarj rölesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 1995-1997: Polis için güç rölesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | 1995-1997: Arka buharlaştırma rölesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Korna rölesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | 1992-1994: ABS güç rölesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1995-1997: Soğutma fanı rölesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Hava süspansiyonu pompa rölesi, polis için güç rölesi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ek röle kutusu
Sol çamurluk üzerinde, vakum tankına sabitlenmiştir.
| 1 | PCM Gücü |
| R1 | WOT klima anahtarı |
| R2 | Yakıt pompası |
| R3 | PCM Gücü |
Sigorta ve röle şeması – Ford Crown Victoria
Üretim yıllarını kapsar:
1998, 1999, 2000, 2001, 2002.
Kabin sigortaları
Sigorta paneli direksiyonun altında ve sol tarafında, fren pedalına yakın bir konumda bulunmaktadır. Sigortalara erişmek için panelin kapağını çıkarın.
Şema 1998-2000
| Numara | Amper [A] | Açıklama |
|---|---|---|
| 1 | 15 | Fren pedal konum anahtarı (BPP), çok fonksiyonlu anahtar, hız kontrolü |
| 2 | 30 | Silecek kontrol modülü, ön cam silecek motoru |
| 3 | — | – |
| 4 | 15 | Aydınlatma kontrol modülü, ana ışık anahtarı |
| 5 | 15 | Geri vites lambaları, değişken direksiyon yardımı (MAPS), sinyal lambaları, hava süspansiyonu, gündüz lambaları, elektronik gündüz/gece aynası, vites kilidi, EATC, hız sinyali uyarısı |
| 6 | 15 | Hız kontrolü, ana ışık anahtarı, aydınlatma kontrol modülü, saat, polis için güç rölesi |
| 7 | 25 | Motor kontrol modülü (PCM) güç diyotu, ateşleme bobinleri |
| 8 | 15 | Aydınlatma kontrol modülü, elektrikli aynalar, PATS modülü, anahtarsız erişim, saat hafızası, elektronik otomatik sıcaklık kontrolü (EATC), elektrikli pencereler, acil durum aydınlatması, SecuriLock |
| 9 | 30 | Fan motoru, klima ısıtıcı mod anahtarı |
| 10 | 10 | Hava yastığı modülü |
| 11 | 5 | Radyo |
| 12 | 18 | Devre anahtarı: aydınlatma kontrol modülü, Flash-to-Pass, ana ışık anahtarı |
| 13 | 15 | Acil durum lambaları, analog göstergeler ve gösterge paneli, elektronik otomatik şanzıman, aydınlatma kontrol modülü |
| 14 | 20 | Devre anahtarı: pencere/kapı kilidi kontrolü, sürücü kapı modülü, tek dokunuş |
| 15 | 10 | ABS frenleri, gösterge seti, vites kontrol anahtarı |
| 16 | 20 | Çakmak, Ek Güç Noktası |
| 17 | 10 | Arka buharlaştırma |
| 18 | 10 | Hava yastığı modülü |

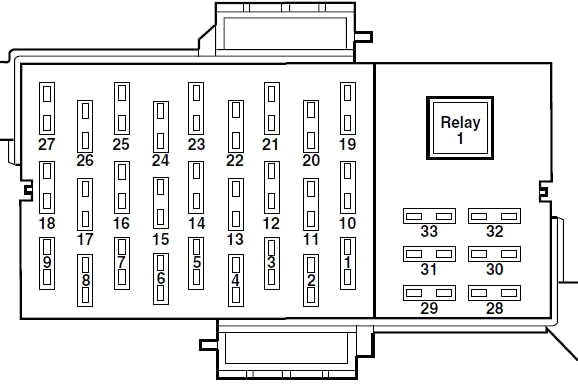

Şema 2001-2002
| Numara | Amper [A] | Açıklama |
|---|---|---|
| 1 | — | – |
| 2 | — | – |
| 3 | — | – |
| 4 | 10 | Hava yastığı |
| 5 | — | – |
| 6 | 15 | Gösterge paneli, uyarı lambası modülü, vites kontrol anahtarı, aydınlatma kontrol modülü (LCM) |
| 7 | — | – |
| 8 | 25 | Motor kontrol modülü (PCM) güç rölesi, ateşleme bobinleri, radyo gürültü kondansatörü, pasif hırsızlık önleme sistemi (PATS) |
| 9 | — | – |
| 10 | 10 | Arka cam buharlaştırma |
| 11 | — | – |
| 12 | — | – |
| 13 | 5 | Radyo |
| 14 | 10 | Çekiş kontrol anahtarı, ABS, gösterge seti |
| 15 | 15 | Hız kontrol servosu, ana ışık anahtarı aydınlatması, aydınlatma kontrol modülü (LCM), saat, polis için güç rölesi |
| 16 | 15 | Geri vites lambaları, sinyal lambaları, vites kilidi, DRL modülü, EVO direksiyon yardımı, elektronik gündüz/gece, ayna |
| 17 | 30 | Silecek motoru, silecek kontrol modülü |
| 18 | 30 | Isıtıcı fan motoru |
| 19 | 20 | Ek güç noktası |
| 20 | — | – |
| 21 | 15 | Çok fonksiyonlu anahtar, aydınlatma kontrol modülü (LCM), PATS göstergesi, park lambaları, gösterge paneli aydınlatması |
| 22 | 15 | Hız kontrol servosu, acil durum lambaları |
| 23 | 15 | Elektrikli pencere/kapı kilitleri, PATS, dış yan aynalar, EATC modülü, gösterge seti, saat, aydınlatma kontrol modülü (LCM), iç aydınlatma |
| 24 | 10 | Sol farlar |
| 25 | 20 | Puan gücü, çakmak, yanıp sönen acil durum lambaları |
| 26 | 10 | Sağ farlar |
| 27 | 25 | Aydınlatma kontrol modülü (LCM), ana ışık anahtarı, köşe lambaları, yakıt deposu basınç sensörü |
| 28 | 20 | Pencere gücü |
| 29 | — | – |
| 30 | — | – |
| 31 | — | – |
| 32 | 20 | ABS |

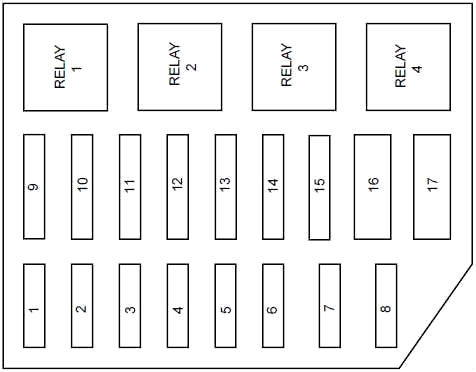

Motor bölmesindeki sigorta şeması
Güç dağıtım paneli motor bölmesinde bulunmaktadır.
| Numara | Amper [A] | Açıklama |
|---|---|---|
| 1 | 20 | Elektrik yakıt pompası rölesi |
| 2 | 30 | Jeneratör, marş rölesi, 15 ve 18 sigortaları |
| 3 | 25 | Radyo, CD değiştiricileri, subwoofer amplifikatörü |
| 4 | 30 | Polis için güç rölesi |
| 5 | 15 | Korna rölesi |
| 6 | 20 | DRL modülü |
| 7 | 20 | Devre anahtarı: kapı kilitleri, elektrikli koltuklar, bagaj kapağı açma |
| 8 | 30 | Aerodinamik süspansiyon sistemi |
| 9 | 50 | 5 ve 9 sigortalarına bakın |
| 10 | 50 | 1, 2, 6, 7, 10, 11, 13 sigortalarına ve 14 anahtara bakın |
| 11 | 40 | 1998-2000: 4, 8, 16 sigortalarına ve 12 anahtara bakın |
| 50 | 2001-2002: 4, 8, 16 sigortalarına ve 12 anahtara bakın | |
| 12 | 30 | PCM güç rölesi, PCM, doğalgazlı araç modülü |
| 13 | 50 | Hızlı soğutma fanı rölesi |
| 14 | 40 | Arka cam buharlaştırma rölesi, 17 sigortasına bakın |
| 15 | 50 | 1998-2000: Frenlerin antiblokaj modülü |
| 40 | 2001-2002: Frenlerin antiblokaj modülü | |
| 16 | 50 | Polis seçeneği sigorta kutusu |
| 17 | 30 | Soğutma fanı rölesi |
| Röle | ||
| R1 | Arka buharlaştırma rölesi | |
| R2 | Korna rölesi | |
| R3 | Soğutma fanı rölesi | |
| R4 | Hava süspansiyonu pompa rölesi, polis için güç rölesi | |

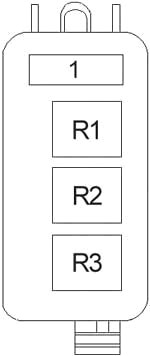

Ek röle kutusu
Sol çamurluk üzerinde, vakum tankına sabitlenmiştir.
| Diyot | |
|---|---|
| 1 | PCM Gücü |
| Röle | |
| R1 | WOT klima anahtarı |
| R2 | Yakıt pompası |
| R3 | PCM Gücü |
Sigorta ve röle şeması – Ford Crown Victoria
Üretim yıllarını kapsar:
2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.

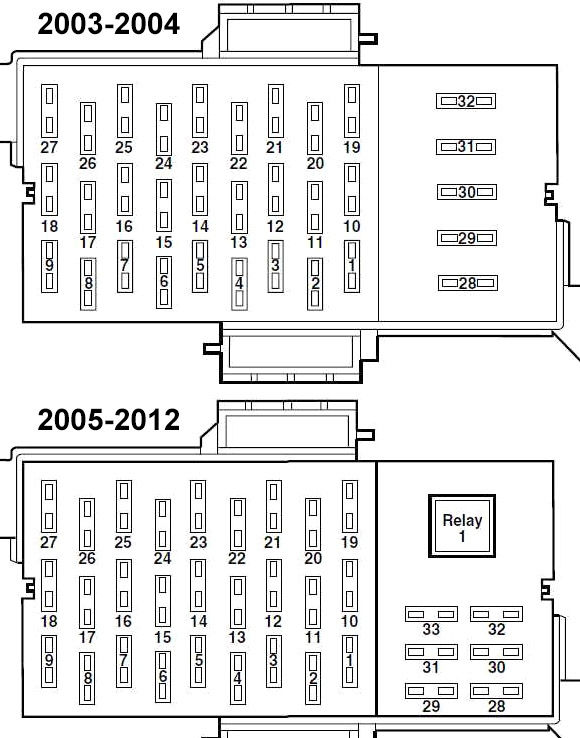

Kabin sigorta kutusu şeması
Sigorta paneli direksiyonun altında ve sol tarafında, fren pedalına yakın bir konumda bulunmaktadır. Sigortalara erişmek için panelin kapağını çıkarın. Bir sigortayı çıkarmak için, sigorta panelinin kapağında bulunan sigorta çıkarma aracını kullanın.
| Numara | Amper [A] | Açıklama |
|---|---|---|
| 1 | 15 | 2003-2004: Ses, CD değiştiricileri |
| 2005-2006: Taksi, gösterge paneli, aydınlatma kontrol modülü (iç aydınlatma) | ||
| 10 | 2007-2012: Ateşleme (START) – Marş motoru rölesi, DTRS | |
| 2 | 5 | 2003-2004: Ses |
| 10 | 2005-2006: Ateşleme (ON) – elektronik otomatik sıcaklık kontrol modülü (EATC), klima mod anahtarı (sadece EATC’li araçlar), klima fanı rölesi bobini | |
| 7,5 | 2007-2012: Elektrikli aynalar, kapı kilidi anahtarları, ayna anahtarı, klavye anahtarı, bagaj kapağı anahtarı, DDM, gösterge paneli | |
| 3 | 7,5 | 2003-2004: Aynalar |
| 10 | 2005-2006: | |
| EATC modülü (sadece EATC’li araçlar) | ||
| Ses (EATC olmayan araçlarda temel ses sistemi) | ||
| 5 | 2007-2012: Ateşleme (START) – sesin kapatılması, polis için güç dağıtım kutusu (PDB) (sadece polis araçları) | |
| 4 | 10 | 2003-2004: Hava yastığı |
| 2005-2006: Ateşleme (ON) – antiblokaj sistemi (ABS) modülü, arka hava süspansiyonu modülü (RASM), değişken direksiyon yardımı (VAPS) | ||
| 2007-2012: Aydınlatma kontrol modülü (LCM) (anahtar aydınlatması), Autolamp sensörü | ||
| 5 | 25 | 2003-2004: Paket tepsisi ve arka yanıp sönen lambalar (polis araçları için seçenekler) |
| 10 | 2005-2006: Hız kontrol anahtarı, durma sinyali, fren vites kilidi (BTSI) (kolon vites şanzımanı) | |
| 7,5 | 2007-2012: Ateşleme (ON/ACC) – LCM | |
| 6 | 15 | 2003-2004: Gösterge paneli uyarı lambası modülü, aşırı yük kontrol anahtarı, aydınlatma kontrol modülü (LCM), klima kompresörü, analog gösterge paneli |
| 10 | 2005-2006: Ateşleme (ON) – Gösterge paneli | |
| 7,5 | 2007-2012: LCM | |
| 7 | 10 | 2003-2004: Sürücü kapı modülü (DDM), premium radyo, polis için PDB başlangıç girişi (polis araçları için seçenek) |
| 2005-2006: LCM (park lambaları, anahtar aydınlatması) | ||
| 2007-2012: Ateşleme (ON/ACC) – silecek modülü | ||
| 8 | 25 | 2003-2004: Motor kontrol modülü (PCM) güç rölesi, bobin konnektörleri, radyo gürültü kondansatörü, pasif hırsızlık önleme sistemi (PATS) |
| 10 | 2005: Ateşleme (ON) – arka hava süspansiyonu modülü (RASM), değişken direksiyon yardımı (VAPS) | |
| 2006: LCM | ||
| 2007-2012: Elektronik otomatik sıcaklık kontrol modülü (EATC) (sadece EATC’li araçlar) | ||
| 9 | 5 | 2003-2004: Şanzıman akış sensörü |
| 20 | 2005: LCM (farlar, dönüş lambaları) | |
| 10 | 2006: LCM (anahtar aydınlatması) | |
| 7,5 | 2007-2012: Ateşleme (ON/ACC) – Kapı kilidi anahtarı aydınlatması, ısıtmalı koltuk anahtarı aydınlatması, açılır tavan, üst konsol, radyo, anten, elektro-kromatik ayna, pencere rölesi bobini (sadece polis olmayan araçlar), pencere ve köprü rölesi bobini ve polis ON/ACC rölesi (sadece polis araçları) | |
| 10 | 10 | 2003-2004: Arka cam buharlaştırma, ısıtmalı aynalar |
| 5 | 2005-2006: Ateşleme (ON/START) – sürücü kapı modülü (DDM), polis PDB (sadece polis araçları) | |
| 15 | 2007-2012: Tehlikeler (sadece polis olmayan araçlar) | |
| 20 | 2007-2012: Tehlikeler (sadece polis araçları) | |
| 11 | 5 | 2003-2004: Çekiş kontrolü göstergesi (sadece ABS ile çekiş kontrolü) |
| 10 | 2005-2006: | |
| Ateşleme (START) – ON/ACC (pencere) rölesi (sadece polis olmayan araçlar) | ||
| Ateşleme (START) – ON/ACC (pencere ve köprü) rölesi ve polis ON/ACC rölesi (sadece polis araçları) | ||
| 15 | 2007-2012: Ateşleme (ON) – Sinyal lambaları | |
| 12 | 15 | 2003-2004: Sinyal lambaları/uyarı lambaları için çok fonksiyonlu anahtar |
| 10 | 2005-2006: Ateşleme (ON/START) – marş motoru rölesi, DTRS | |
| 15 | 2007-2012: Ses | |
| 13 | 5 | 2003-2004: Radyo |
| 10 | 2005-2006: Ateşleme (START) – silecek modülü | |
| 2007-2012: Ateşleme (ON) – antiblokaj modülü (ABS; 2007-2008), arka hava süspansiyonu modülü (RASM), değişken direksiyon yardımı (VAPS; 2007-2008), gösterge paneli | ||
| 14 | 10 | 2003-2004: Antiblokaj sistemi (ABS), gösterge paneli |
| 2005-2006: Ateşleme (ON) – BTSI (zemin kaydırmalı şanzıman) | ||
| 15 | 2007-2012: Taksi, ayarlanabilir pedallar | |
| 15 | 15 | 2003-2004: Hız kontrol modülü, güç rölesi (polis araçları için seçenek), LCM, saat, EATC fan motoru rölesi, kapı kilidi anahtarı aydınlatması, ısıtmalı koltuk anahtarı, açılır tavan |
| 7,5 | 2005-2006: Ateşleme (START) – LCM, kapı kilidi anahtarı aydınlatması, ısıtmalı koltuk anahtarı aydınlatması, açılır tavan, üst konsol, elektro-kromatik ayna | |
| 10 | 2007-2012: Ateşleme (ON) – EATC modülü, klima mod anahtarı (sadece manuel klima olan araçlar), klima fanı rölesi | |
| 16 | 15 | 2003-2004: Geri vites lambaları, vites kilidi, DRL modülü, VAP kontrolü, gündüz/gece ayna, üst konsol, hava süspansiyonu, 2005-2006: klima, ısıtmalı koltuk modülü, Speed chime (sadece GCC), DDM, arka lambalar – yukarıda |
| Ateşleme (ON) – Sinyal lambaları | ||
| 20 | 2007-2012: Sigaralık (2007-2008), OBD II | |
| 17 | 7,5 | 2003-2004: Silecek motoru |
| 10 | 2005-2006: Ateşleme (START) – Ses | |
| 2007-2012: Ateşleme (ON) – klima mod anahtarı (sadece manuel klima olan araçlar), Blend kapakları, ısıtmalı koltuk modülleri, BTSI (zemin kaydırmalı şanzıman) | ||
| 18 | 10 | 2003-2004: – |
| 2005-2006: Ateşleme (ON) – klima mod anahtarı (sadece manuel klima olan araçlar), karışık kapaklar, DDM, ısıtmalı koltuk modülleri, gündüz lambası modülü (DRL) | ||
| 15 | 2007-2012: Aydınlatma kontrol modülü (iç aydınlatma) | |
| 19 | 15 | 2003-2004: Fren lambaları, PCM için durma sinyali, ABS ve hız kontrol modülü, DDM |
| 10 | 2005-2012: Sol far, DRL | |
| 20 | 20 | 2003-2004: Nokta lambası (polis araçları için seçenek) |
| 10 | 2005-2012: Ateşleme (ON/ACC) – Geri vites lambaları, Antiblokaj sistemi (ABS; 2009-2012) | |
| 21 | 15 | 2003-2004: LCM, park lambaları ve iç aydınlatma, Autolamp/ışık sensörü |
| 10 | 2005-2012: Sağ far, DRL | |
| 22 | 20 | 2003-2004: Hız kontrol modülü, acil durum lambaları için çok fonksiyonlu anahtar, fren anahtarı/engeli, sigorta IP 19 güç noktası |
| 10 | 2005-2012: Ateşleme (ON/ACC) – sınırlama kontrol modülü (RCM), yolcu sınıflandırma sensörü (OCS), yolcu hava yastığı devre dışı bırakma göstergesi (PADI) | |
| 23 | 15 | 2003-2004: EATC modülü, gösterge paneli, saat, LCM, iç aydınlatma, kapı kilidi anahtarları, açık kapılar ve tavan lambaları (taksi araçları) |
| 2005-2012: Çok fonksiyonlu anahtar (Flash-to-pass), LCM (farlar; 2006-2012) | ||
| 24 | 10 | 2003-2004: Sol far |
| 2005-2012: Ateşleme (ON/ACC) – pasif hırsızlık önleme sistemi (PATS), motor kontrol modülü (PCM) rölesi, yakıt pompası rölesi, ateşleme bobini rölesi | ||
| 25 | 15 | 2003-2004: Sigaralık |
| 2005-2006: Autolamp/ışık sensörü, elektrikli aynalar, kapı kilidi anahtarları (DDM), ayna anahtarı, klavye anahtarı, bagaj kapağı anahtarı, ayarlanabilir pedallar, DDM | ||
| 2007-2012: LCM (park lambaları, köşe lambaları, kayıt lambaları) | ||
| 26 | 10 | 2003-2004: Sağ far |
| 2005-2006: Ateşleme (ON/ACC) – analog gösterge paneli, uyarı lambası modülü, LCM, aşırı yük kontrol anahtarı, arka buharlaştırma rölesi | ||
| 2007-2012: Ateşleme (ON/START) – gösterge paneli, LCM, aşırı yük kontrolü iptal anahtarı, çekiş kontrol anahtarı | ||
| 27 | 25 | 2003-2004: LCM, dönüş lambaları ve farlar için |
| 20 | 2005-2006: Sigaralık, OBD II, güç noktası | |
| 2007-2012: – | ||
| 28 | 20 | 2003-2004: Elektrikli pencereler, DDM, gösterge paneli/bagaj kapağı açma (sadece polis araçları) |
| 10 | 2005-2006: Yüksek konumlu merkezi durma lambası (CHMSL) | |
| 7,5 | 2007-2012: Durma sinyali, LCM (fren vites kilidi), ABS | |
| 29 | 15 | 2003-2004: – |
| 2005-2006: Ses | ||
| 2 | 2007-2012: Tehlike (sadece polis araçları) | |
| 30 | 15 | 2003-2004: – |
| 2005-2006: Durma lambaları, MFS | ||
| 2 | 2007-2012: Polis için batarya tasarrufu (sadece polis araçları) | |
| 31 | 15 | 2003-2004: – |
| 2005-2006: Tehlikeler (polis olmayan araçlar) | ||
| 20 | 2005-2006: Tehlikeler (polis araçları) | |
| 5 | 2007-2012: Anahtar açık (LCM) | |
| 32 | 10 | 2003-2004: – |
| 2005-2006: Isıtmalı aynalar, arka buharlaştırma göstergesi | ||
| 2 | 2007-2012: Tehlike dışarıda (sadece polis araçları) | |
| 33 | 10 | Ateşleme modülü (varsa) (sadece polis araçları) |
| Röle | ||
| K101 | 2005-2006: Arka buharlaştırma | |
| 2007-2012: Pencere rölesi, bagaj kapağı (sadece polis araçları) | ||

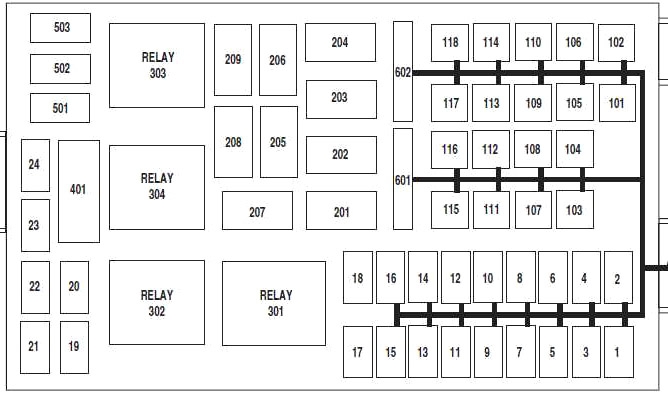

Motor bölmesindeki sigorta kutusu şeması
Güç dağıtım kutusu motor bölmesinde bulunmaktadır.
| Numara | Amper [A] | Açıklama |
|---|---|---|
| 1 | 25 | 2003-2004: Ses |
| 20 | 2005: Ateşleme anahtarı (anahtar, RUN 1, RUN 2) | |
| 25 | 2006: Ateşleme anahtarı (anahtar, RUN 1, RUN 2), tehlikeler | |
| 30 | 2007-2012: Ateşleme anahtarı | |
| 2 | 20 | 2003-2004: Güç noktası |
| 25 | 2005-2006: Ateşleme anahtarı (RUN/START, RUN/ACC, START) | |
| 20 | 2007-2012: Açılır tavan (2007-2008), nokta lambaları (sadece polis araçları) | |
| 3 | 20 | 2003-2004: Isıtmalı koltuklar |
| 10 | 2005-2012: Motor kontrol modülü (PCM) – gücü koruma, yakıt deposu tahliyesi | |
| 4 | 10 | 2003-2004: Korna |
| 20 | 2005-2012: Yakıt pompası rölesi gücü | |
| 5 | 20 | 2003-2004: Yakıt pompası |
| 10 | 2005-2012: Arka hava süspansiyonu modülü (RASM), VAPS modülü (2005-2008) | |
| 6 | 15 | 2003-2004: – |
| 2005-2012: Alternatör kontrolörü | ||
| 7 | 20 | 2003-2004: Açılır tavan |
| 30 | 2005-2012: PCM gücü | |
| 8 | 20 | Sürücü kapı modülü (DDM) |
| 9 | 15 | 2003-2004: – |
| 2005-2012: Ateşleme bobini rölesi gücü | ||
| 10 | 20 | 2003-2004: – |
| 2005-2012: Korna rölesi gücü | ||
| 11 | 20 | 2003-2004: Gündüz lambaları (DRL) |
| 15 | 2005-2012: Klima kompresörü kontrol rölesi gücü | |
| 12 | 25 | 2003-2004: – |
| 2005-2012: | ||
| Ses (sadece polis olmayan araçlar) | ||
| Raf lambaları (sadece polis araçları) | ||
| 13 | 20 | 2003-2004: – |
| 2005-2012: Gösterge paneli güç noktası | ||
| 14 | 20 | 2003-2004: – |
| 2005-2012: Durma lambası anahtarı | ||
| 15 | 15 | 2004: Alternatör |
| 20 | 2005-2006: Isıtmalı koltuklar | |
| 15 | 2007-2012: Polis aksesuar bataryası 1 (sadece polis araçları) | |
| 16 | 20 | 2003-2004: – |
| 2005: Gündüz lambası (DRL) modülü | ||
| 25 | 2006: Raf lambaları (sadece polis araçları) | |
| 20 | 2007-2012: Isıtmalı koltuklar, polis aksesuar bataryası 2 (sadece polis araçları) | |
| 17 | 10 | 2003-2007: – |
| 2008-2012: Ticari R/A | ||
| 18 | 10 | 2003-2007: – |
| 2008-2012: Ticari R/A | ||
| 19 | 10 | 2003-2004: Motor kontrol modülü (PCM), yakıt enjektörleri, NGV yakıt enjektörü modülü |
| 15 | 2005-2012: Enjektörler | |
| 20 | 10 | 2003-2004: PCM, HEGO |
| 15 | 2005-2006: PCM, kütle hava akış sensörü (MAF), IAT | |
| 2007-2012: PCM | ||
| 21 | 15 | 2003-2004: – |
| 2005-2012: Motor kontrol sistemi yükleri ve sensörleri, klima kompresörü rölesi gücü (2006) | ||
| 22 | 20 | 2003-2005: – |
| 2006-2012: Polis WPB çıkışları (sadece polis araçları) | ||
| 23 | 20 | 2003-2005: – |
| 2006-2012: Polis WPB çıkışları (sadece polis araçları) | ||
| 24 | 5 | 2003-2004: – |
| 2005: Radyo sesini kapatma | ||
| 2006: – | ||
| 10 | 2007-2012: Isıtmalı aynalar, arka buharlaştırma göstergesi | |
| 101 | 30 | 2003-2004: Ateşleme anahtarı, marş motoru rölesi aracılığıyla marş motoru, 7, 9, 12 ve 14 sigortalarına bakın |
| 40 | 2005-2012: Soğutma fanı rölesi gücü | |
| 102 | 50 | Soğutma fanı (motor) |
| 103 | 40 | 2003-2004: Fan motoru |
| 50 | 2005: Gösterge paneli (I/P) 1 numaralı sigorta kutusu gücü, I/P 23, 25, 27 ve 31 sigortaları |
