Ford F-150, F-250, F-350 (1992-1997) – sigorta kutusu
Sigorta ve Röle Şeması – Ford F-150 / F-250 / F-350
Aşağıdaki yıllarda üretilen araçlar için geçerlidir:
1992, 1993, 1994, 1995, 1996, 1997.
Ford F-150’deki çakmak soketi için sigortalar, gösterge panelindeki sigorta kutusunda 9 (güç noktası) ve 16 (çakmak) numaralı sigortalardır.

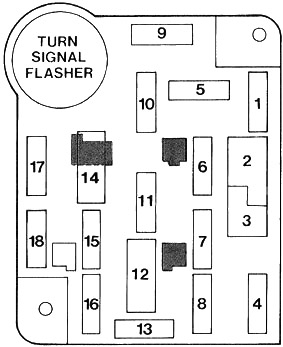

Kabin Sigorta Kutusu
Sigorta Kutusunun Konumu
Sigorta kutusu direksiyonun solundaki kapağın arkasındadır. Kapağı, alt paneldeki mandalları çıkarmak için tutamağı çekerek çıkarın.
| Numara | Amper [A] | Açıklama | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 30A | Isıtıcı/klima fanı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 30A | Lavalunette | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 3A | Boşta konum anahtarı (Dizel) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15A | Dış farlar; gösterge aydınlatması; Dış farlar römorku; Uyarı buzzeri/gong modülü |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 A | Hava yastığı sınırlayıcı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15A | Klima debriyajı; Dizel için yardımcı yakıt seçici; Anahtarsız uzaktan erişim |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15A | Farları aç | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15A | Okuma/yükleme ışıkları; Elektrikli dış aynalar; Anahtarsız giriş; Kilometre sayacı; Güneşlikteki ayna aydınlatması; Uyarı buzzeri/gong modülü |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 25A | Güç noktası | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 4A | Gösterge aydınlatması | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15A | Radyo; Radyo ekranı dimmerleri |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 20A (anahtar) | Dört tekerlekten çekiş ile elektronik vites; Elektrikli kapı kilitleri; Elektrikli sürücü koltuğu; Bel desteği. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 15A | Antiblokaj frenleri; Fren vites kilidi; Motor kontrolü; Hız kontrolü; Fren/yangın ışıkları; Motor kontrolü için durdurma algılama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 20A (anahtar) | Elektrikli pencereler | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 20A | Antiblokaj frenleri | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 15A | Çakmak; Genel tarayıcı aracı |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 A | Yakıt göstergeleri; Elektronik vites; göstergeler; Devir saatı; Uyarı buzzeri/gong modülü; Uyarı göstergeleri |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 A | Hava yastığını devre dışı bırakma; Otomatik gündüz/gece dikiz aynası; Fren vites kilidi; Dört tekerlekten çekiş elektronik vites modülü; Kilometre sayacı; Devir ayar seçimi (Dizel); Hız kontrolü (Dizel) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

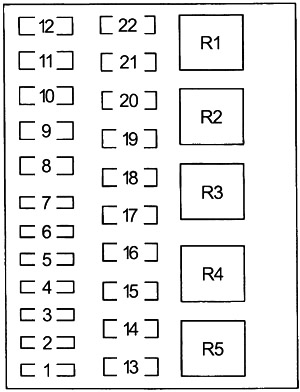

Motor Bölmesindeki Sigorta Kutusu
| Numara | Amper [A] | Açıklama | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 20A | Ses gücü | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | (15A) | Sis farları; Alternatör 200A (sadece dizel motorlu ambulans) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 30A | Gündüz farları (sadece Kanada); Geçiş için flaşör; Korna |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 25A | Römork geri ışıkları; Römork ışıkları |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15A | Yedek ışıklar; Gündüz ışıkları modülü (DRL) (sadece Kanada); Oksijen sensörü ısıtıcı; Römork akü şarj rölesi |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 A | Römork sağ dur/ yön ışığı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 A | Römork sol dur/ yön ışığı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 30A max | Enjektör kontrol modülü | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 30A (Benzin) / 20A (Dizel) | Şanzıman kontrol sistemi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | max. 20A | Gösterge paneli sigortaları: 15,18; Marş rölesi bobini |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | — | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Diyot | Şanzıman kontrol sistemi rölesi bobini | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | max. 50A | Gösterge paneli sigortaları: 5,9,13 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | — | Kullanılmıyor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | max. 50A | Gösterge paneli sigortaları: 1, 7; Dağıtım paneli: sigorta 5 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | max. 20A | Yakıt pompası beslemesi (benzinli motor) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | max. 50A | Alternatör şarj ışığı; Boşta konum anahtarı (Dizel); Gösterge paneli sigortaları: 2, 6, 11,14,17; Dağıtım paneli: sigorta 22 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 30A max | Römork akü şarjı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | max. 40A | Farlar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | max. 50A | Gösterge paneli sigortaları: 4, 8, 12,16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 30A max | Römork fren beslemesi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 20A maxi (Benzin) / 30A (Dizel) | Distribütör çıkışı (benzinli motor); Dizel için yakıt borusu ısıtıcı; Dizel için bujiler kontrolörü; Benzinli motor için ateşleme bobini; Şanzıman kontrol sistemi rölesi; Kalın katmanlı entegre modül (TFI) (benzinli motor) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Röle 1 | Şanzıman kontrol sistemi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Röle 2 | Yakıt pompası (benzinli motor); Enjektör kontrol modülü (röle IDM) (Dizel) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Röle 3 | Korna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Röle 4 | Römork ışıkları | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Röle 5 | Antiblokaj sistemi (ABS) pompa motoru | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ekstra Sigortalar
| Konum | Boyut | Açıklama |
|---|---|---|
| Far anahtarı ile entegre | 22 A Brkr. devresi. | Farlar ve kısa far göstergesi |
| Motor rölesi marşında (benzinli motor) | 12 Ga. Kartuş sigortası | Alternatör, 95 A |
| Motor rölesi marşında (dizel motor) | (2) 12 ga. kartuş sigortaları | Alternatör, 130 A |
| Motor rölesi marşında | (2) 14 Ga. kartuş sigortaları | Dizel motorlar için bujiler |
