Sigorta ve röle şeması – Ford Mustang

Üretim yıllarını kapsar:

1987, 1988, 1989, 1990, 1991, 1992, 1993.

Gösterge paneli sigorta şeması

Sigortalar gösterge panelinin altında bulunur.

Numara	Amper [A]	Açıklama
1	15	Fren lambaları, acil durum ışıkları, hız kontrolü
2	7,5	Devre anahtarı: ön silecek, ön cam su pompası, aralıklı silecek, cam suyu seviye göstergesi
3	–	Kullanılmıyor
4	15	Arka lambalar, park lambaları, yan aydınlatma lambaları, gösterge paneli aydınlatması, plaka lambaları
Reklam
5	15	Sinyal lambaları, geri lambaları, sıvı modülü, ısıtmalı arka cam rölesi
6	20	Klima debriyajı, arka cam ısıtma kontrolü, bagaj açma, hız kontrol modülü, saat/radyo ekranı, klima hava vanası konumlayıcı, gündüz/gece lambası rölesi
7	–	Kullanılmıyor
8	15	Ekstra lambalar, anahtar sesli uyarısı, depo kapağı açma, radyo, elektrikli ayna
9	30	Isıtıcı fan motoru
10	20	Flash-to-Pass, düşük yağ seviyesi uyarı rölesi
11	15	Radyo, kayıt cihazı, premium ses, grafik eşitleyici
12	15	Hava yastığı sistemi
13	5	Gösterge paneli aydınlatması, Radyo, Klima, Kül tablası lambası, “PRNDL” zemin lambası
14	20	Devre anahtarı: Pencere güç sigortası 15 A
15	15	Sis farları
16	20	Korna, Alevlendirici
17	–	Kullanılmıyor
18	15	Kontrol uyarı lambaları, elektromanyetik vana konumlayıcı, düşük yakıt seviyesi modülü, çift zamanlayıcı sesli uyarı, devir saati, motorın boşta devri rölesi, sıvı modülü/gösterge

Sigorta ve röle şeması – Ford Mustang

Üretim yıllarını kapsar:

1994, 1995, 1996, 1997, 1998.

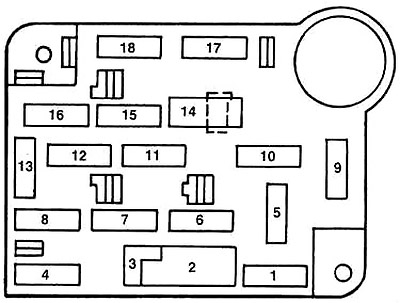

Gösterge paneli sigortası

Sigorta paneli, sürücü tarafında gösterge panelinin altında bulunur.

Numara	Ampere [A]	Açıklama
1	15	İşaret lambası açma
		Geri lambaları
		Hava yastığı modülü
		DRL modülü
		Aşırı yük iptali
		Fren anahtarı elektromanyeti
		Arka aydınlatma rölesinin ısıtılmış bobini
		Değiştirilebilir röle üst bobini
		Ilium, giriş modülü (devre dışı bırakma)
2	30	Silecek ve cam suyu sistemleri
4	10	Hava yastığı modülü (pompa beslemesi)
5	15	Far anahtarı
		Dış lambalar
		Kalça kümesi.
6	15	Saat
		Hız kontrol amplifikatörü.
		Klima bağlantı bobini
		RKE modülü (devre dışı bırakma)
		Hırsızlık önleme modülü (devre dışı bırakma)
7	10	ABS
8	10	Ateşleme anahtarı zili
		Konuk lambaları
		Motor bölmesindeki lamba
		Torpidoda lamba
		Elektrikli aynalar
		Radyo (MCM)
		Alet kümesi (MCM)
		Saat
		Bagaj lambası
		Hırsızlık güvenliği (kapı açma uyarısı)
9	15	Tehlike uyarısı
		Fren lambaları
		Fren anahtarı kilidi.
10	15	IMRC (sadece Cobra)
	20	Isıtılmış oksijen sensörleri
11	15	Radyo
12	20	Devre anahtarı:
		Zemin kapağının serbest bırakılması
		Kilitler
13	10	Alet paneli
		Aydınlatma lambaları
		Kalça PRNDL.
		Ilium kül tablası.
14	20	Otomatik anahtar: Elektrikli pencereler
15	10	Düşük yağ seviyesi modülü
		Düşük soğutucu seviyesi modülü
		Emniyet kemeri zili
		Alet kümesi uyarı lambaları
		Küme göstergeleri
16	20	Flash-to-pass
		Sis farları
		Hırsızlık önleme modülü
		Farlar
		Dış lambalar
17	30	Klima ve ısıtıcı fan motoru
18	20	Jeneratör uyarı lambaları
		EWG güç bobini

Motor bölmesindeki sigorta

Yüksek akım sigorta paneli motor bölmesinde sol çamurlukta bulunur.

Numara	Ampere [A]	Açıklama
1	50	V8:  soğutma fanı elektrik motoru
	30	V6:  soğutma fanı elektrik motoru (otomatik anahtar)
2	30	Farlar
3	40	Marş motoru rölesi, ateşleme anahtarı
4	40	Ateşleme anahtarı
5	40	Ateşleme anahtarı
6	40	Sigorta paneli I / P, aletler, güç aktarma modülü (PCM)
7	30	1999-2002:  İkincil hava enjeksiyonu (sadece 3,8 l)
8	50	ABS modülü
9	20	Yardımcı güç noktası
10	30	Parka lambaları
11	30	Arka cam buharlaştırma kontrolü
12	40	Pencere açma aktüatörü (1999-2002), elektrikli kilitler
13	30	2003-2004:  MACH 1000 sağ amplifikatör
14	20	Yakıt pompası
15	10	1999-2002:  Radyo
	30	2003-2004: MACH 1000 sol amplifikatör
16	20	Korna
17	20	Tekerleklerin kilitlenmesini önleme sistemi
18	25	Elektrikli koltuklar
19	10	2002-2004:  Intercooler pompası (sadece Cobra)
20	20	Jeneratör
21	–	–
22	–	–
23	–	–
24	20	Klima basıncı
25	–	–
26	30	PCM
27	20	DRL modülü, sis farı rölesi
28	25	Anahtar: Tavan açılır
Röleler
R1	Sis lambası kesme
R2	Silecek
R3	Silecek HI / LO
R4	Marş motoru
R5	Sis farları

Ford Mustang (1999-2004) – sigorta şeması

Üretim yılı: 1999, 2000, 2001, 2002, 2003, 2004.

Ford Mustang (1999-2004) için sigorta (güç prizi) gösterge panelindeki F1 sigortasıdır.

Gösterge paneli sigorta kutusu

Sigorta	Amperaj [A]	Açıklama
1	20	Ateşleme sigortası
2	20	Motor kontrolü
3	–	–
4	10	Sağ far
5	15	Aletler, çekiş kontrol anahtarı
6	20	Marş motoru rölesi
7	15	GEM, İç lambalar
8	20	Motor kontrolü
9	30	2002-2004:  Mach 460 subwoofer
10	10	Sol far
11	15	Geri lambaları
12	2	2003-2004:  Isıtmalı PVC
13	15	Elektronik flaşör
14	–	–
15	15	Bel desteği
16	–	–
17	15	Hız kontrolü, vites kilidi aktüatörü
18	15	Elektronik flaşör (?)
19	15	Ayna güç anahtarı, GEM, hırsızlık koruma. Röle, kapı kilitleri, kapı açma anahtarları
20	15	Üst katlanabilir anahtar
21	5	Aletler ve motor kontrol bellek
22	–	–
23	15	Klima debriyajı, defrost anahtarı
24	30	Araç kliması motoru
25	25	Bagaj kapağının serbest bırakılması
26	30	Silecek motoru, silecek rölesi
27	25	Radyo
28	15	GEM, aşırı yük iptali anahtarı
29	15	ABS modülü
30	15	Gündüz lambaları (DRL) modülü
31	10	Veri bağlantı konektörü
32	15	Radyo, CD çalar (1999-2001), GEM
33	15	Fren lambası anahtarı, hız kontrolü devre dışı bırakma anahtarı
34	20	Aletler, CCRM, veri bağlantı konektörü, Securilock verici modülü
35	15	Vites kilidi aktüatörü, PCM, hız kontrolü aktüatörü, ABS modülü
36	15	Hava yastığı kontrol modülü
37	10	Ayarlanabilir aydınlatma
38	20	Farlar
39	5	GEM
40	–	–
41	15	Fren lambası
42	–	–
43	20	Anahtar: Pencere aktüatörü
44	–	–

Motor bölmesindeki sigorta

Yüksek akım sigorta paneli motor bölmesinde sol çamurlukta bulunur.

Numara	Ampere [A]	Açıklama
1	50	V8:  soğutma fanı elektrik motoru
	30	V6:  soğutma fanı elektrik motoru (otomatik anahtar)
2	30	Farlar
3	40	Marş motoru rölesi, ateşleme anahtarı
4	40	Ateşleme anahtarı
5	40	Ateşleme anahtarı
6	40	Sigorta paneli I / P, aletler, güç aktarma modülü (PCM)
7	30	1999-2002:  İkincil hava enjeksiyonu (sadece 3,8 l)
8	50	ABS modülü
9	20	Yardımcı güç noktası
10	30	Parka lambaları
11	30	Arka cam buharlaştırma kontrolü
12	40	Pencere açma aktüatörü (1999-2002), elektrikli kilitler
13	30	2003-2004:  MACH 1000 sağ amplifikatör
14	20	Yakıt pompası
15	10	1999-2002:  Radyo
16	20	2003-2004: MACH 1000 sol amplifikatör
17	20	Korna
