Ford Transit ve Tourneo Connect (2021-2022) – sigorta kutusu

Demir Emre

Ford Transit e Tourneo Connect – sigorta şeması

Üretim yılı: 2021, 2022.

Ford Transit ve Tourneo Connect’teki sigara çakmağı sigortaları (güç prizi) motor bölmesindeki sigorta kutusunda 2(ön), 33(arka bagaj) sigortalarıdır.

Konum

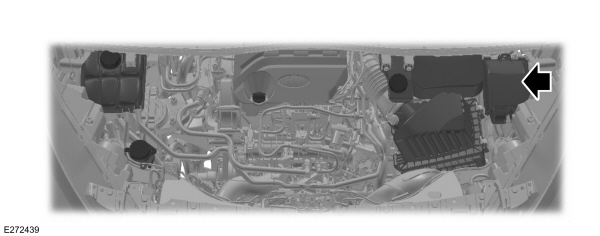

Motor bölmesindeki sigorta kutusu

Kabin içindeki sigorta kutusu

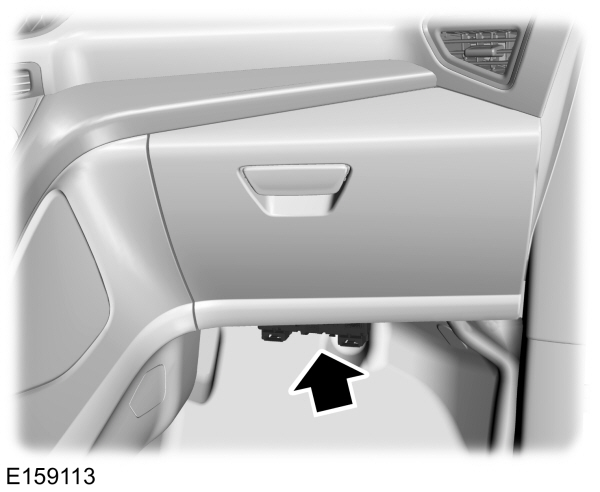

Sigorta kutusu ön torpido gözü altında bulunmaktadır.
Römork çekme modülü

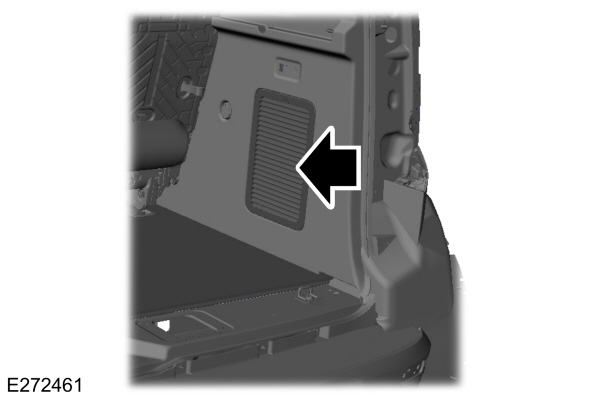

Sigorta kutusu arka bagajda, sağ tarafta bulunmaktadır.

14.09.2020 ile 14.03.2021 tarihleri arasında üretilen araçlar

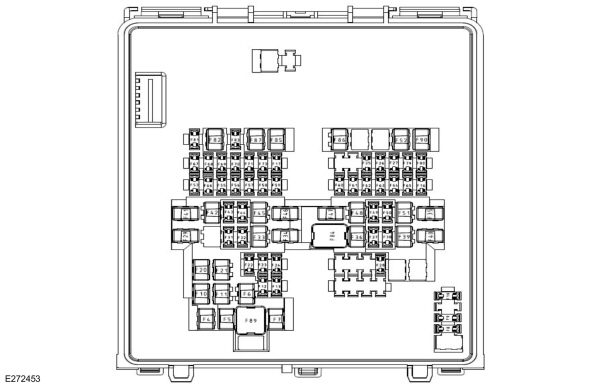

Motor bölmesindeki sigorta kutusu

Numara Amper [A] Açıklama
4 20 A Fan
25 A Yakıt içindeki su varlığı sensörü – Dizel.
6 15 A Silecekler.
7 15 A Silecekler.
Reklam
8 15 A Arka cam silecek pompası.
9 10 A Yükleme alanının arka kapı kilidi;

Kasa arka kapı kilidi.
10 20 A Arka konsolda ek güç prizi.
11 20 A Orta konsolda ek güç prizi.
12 5 A Yağmur sensörü.
13 20 A Arka cam sileceği.
16 20 A Güneşlik.
17 15 A Direksiyon kolon kilidi.
19 10 A Sol kapı kilidi.
20 20 A Ek güç prizi.
21 20 A Arka ek güç prizi.
22 5 A USB portu.
25 20 A Enjeksiyon kontrol ünitesi – Dizel.
26 20 A Enjeksiyon kontrol ünitesi – Dizel.
27 15 A Enjeksiyon kontrol ünitesi – Dizel.
28 15 A Şanzıman kontrol modülü – Dizel.
29 50 A Ateşleme bobinleri – Dizel.
31 20 A Sağ ön far.
32 10 A Fren lambası anahtarı.
33 30 A Elektrikli ayarlanabilir sürücü koltuğu.
Reklam
34 40 A DC’yi AC’ye çevirici.
35 50 A Ateşleme bobinleri – Dizel.
37 10 A Modifiye edilmiş araç konektörü.
38 10 A Tanılama konektörü.
39 20 A Yakıtla çalışan park ısıtıcı.
40 40 A Arka fan motoru.
41 60 A Frenleme sırasında tekerleklerin kilitlenmesini önleme sistemi;

Elektronik stabilite kontrol sistemi.
42 40 A Modifiye edilmiş araç konektörü.
43 15 A Durum lambası – taksi.
44 5 A Farlar.
45 30 A Sağ arka kapı modülü.
46 40 A Kasa sistemleri kontrol modülü.
47 40 A Römork çekme modülü.
48 20 A Isıtmalı koltuklar.
49 20 A Sol ön far.
Reklam
50 5 A Güneşlik.
51 30 A Frenleme sırasında tekerleklerin kilitlenmesini önleme sistemi;

Elektronik stabilite kontrol sistemi.
52 40 A Sağ taraftaki ön cam ısıtıcı elemanı.
53 10 A Klima debriyajı.
55 5 A Şanzıman kontrolörü.
56 5 A Frenleme sırasında tekerleklerin kilitlenmesini önleme sistemi;

Elektronik stabilite kontrol sistemi.
57 10 A Modifiye edilmiş araç konektörü.
58 10 A Motor kontrol modülü.
60 20 A Modifiye edilmiş araç konektörü.
61 15 A Kör nokta izleme sistemi;

Park yardım sistemi ön kamerası;

Arka kamera.
62 20 A Kasa sistemleri kontrol modülü.
63 10 A Modifiye edilmiş araç konektörü.
64 5 A Far pozisyon ayarı.
65 5 A Elektronik sürüş destek sistemi.
66 5 A Enjeksiyon kontrol ünitesi – Dizel;

Ateşleme bobinleri – Dizel;

Motor kontrol modülü – Dizel.
67 20 A Motor kontrol modülü.
68 20 A Motor kontrol modülü.
69 15 A Motor kontrol modülü.
70 20 A Motor kontrol modülü.
73 5 A Hava kütlesi ölçer ve emme hava sıcaklık sensörü.
79 10 A Isıtmalı dış aynalar.
80 5 A Modifiye edilmiş araç konektörü.
Reklam
81 20 A Sesli uyarı.
82 40 A Sol taraftaki ön cam ısıtıcı elemanı.
83 5 A Isıtmalı cam yıkama memeleri.
84 60 A Fan
85 30 A Yakıt pompası.
86 30 A Marş motoru
87 60 A Ateşleme bobinleri modülü – Dizel.
89 40 A Fan motoru.
90 25 A Arka cam ısıtması.

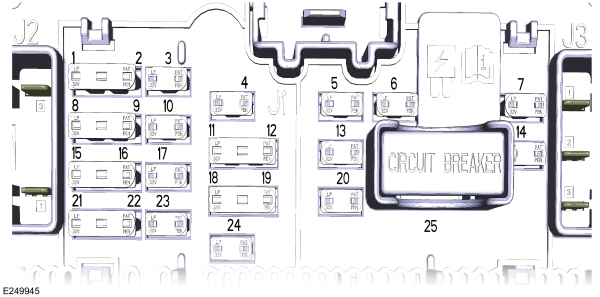

Kabin içindeki sigorta kutusu

Numara Amper [A] Açıklama
1 5 A Ek güvenlik sistemi kontrol modülü.
2 5 A İç sıcaklık ve nem sensörü;

Arka fan motoru.
3 10 A Aktif park yardım sistemi kontrol modülü.
4 10 A Ateşleme anahtarı;

Ateşleme anahtarı düğmesi.
5 20 A Merkezi kilit.
6 10 A DC’yi AC’ye çevirici;

Sürücü kapısı kilidi;

Dış aynanın elektrikli ayar anahtarı.
7 30 A Sürücü kapısı kontrol elemanı.
9 5 A Otomatik karartma fonksiyonlu iç dikiz aynası;

Park yardım sistemi ön kamerası;

Yolcu hava yastığı devre dışı bırakma kontrol lambası.
10 10 A Ek güvenlik sistemi kontrol modülü.
11 5 A Telematik sistem kontrol ünitesi modülü.
12 5 A Hırsızlık alarmı.
13 15 A Açma.
14 30 A Yolcu kapısı kontrol elemanı.
15 10 A Akü enerji kontrol modülü.
17 15 A Sesli kontrol;

Bilgi ekranı ve tüketim elektroniği sistemi;

CD okuyucu.
18 7,5 A Aksesuarlar için kablosuz şarj modülü.
19 7,5 A Pil ile çalışan alarm sireni.
20 10 A Geri viteste uyarı sesi.
21 7,5 A Isıtma, havalandırma ve klima sistemi.
22 7,5 A Tanılama konektörü.   Göstergeler seti.
Reklam
23 20 A Ses sistemi.
25 30 A Elektrikli pencereler.
Römork çekme modülü sigorta kutusu
Numara Amper [A] Açıklama
1 15 A Güç kaynağı.
2 15 A Ateşleme sistemi.



15.03.2021 tarihinden itibaren üretilen araçlar

Motor bölmesindeki sigorta kutusu

Numara Amper [A] Açıklama
4 20 A Fan
25 A Yakıt içindeki su varlığı sensörü – Dizel.
6 15 A Silecekler.
7 15 A Silecekler.
8 15 A Arka cam silecek pompası.
9 10 A Yükleme alanının arka kapı kilidi;

Kasa arka kapı kilidi.
10 20 A Arka konsolda ek güç prizi.
11 20 A Orta konsolda ek güç prizi.
12 5 A Yağmur sensörü.
13 20 A Arka cam sileceği.
16 20 A Güneşlik.
17 15 A Direksiyon kolon kilidi.
19 10 A Sol kapı kilidi.
20 20 A Ek güç prizi.
21 20 A Arka ek güç prizi.
22 5 A USB portu.
25 20 A Enjeksiyon kontrol ünitesi – Dizel.
26 20 A Enjeksiyon kontrol ünitesi – Dizel.
27 15 A Enjeksiyon kontrol ünitesi – Dizel.
28 15 A Şanzıman kontrol modülü – Dizel.
29 50 A Ateşleme bobinleri – Dizel.
31 20 A Sağ ön far.
Reklam
32 10 A Fren lambası anahtarı.
33 30 A Elektrikli ayarlanabilir sürücü koltuğu.
34 40 A DC’yi AC’ye çevirici.
35 50 A Ateşleme bobinleri – Dizel.
37 10 A Modifiye edilmiş araç konektörü.
38 10 A Tanılama konektörü.
39 20 A Yakıtla çalışan park ısıtıcı.
40 40 A Arka fan motoru.
41 60 A Frenleme sırasında tekerleklerin kilitlenmesini önleme sistemi;

Elektronik stabilite kontrol sistemi.
42 40 A Modifiye edilmiş araç konektörü.
43 15 A Durum lambası – taksi.
44 5 A Farlar.
45 30 A Sağ arka kapı modülü.
46 40 A Kasa sistemleri kontrol modülü.
47 40 A Römork çekme modülü.
48 20 A Isıtmalı koltuklar.
49 20 A Sol ön far.
50 5 A Güneşlik.
51 30 A Frenleme sırasında tekerleklerin kilitlenmesini önleme sistemi;

Elektronik stabilite kontrol sistemi.
52 40 A Sağ taraftaki ön cam ısıtıcı elemanı.
53 10 A Klima debriyajı.
55 5 A Şanzıman kontrolörü.
56 5 A Frenleme sırasında tekerleklerin kilitlenmesini önleme sistemi;

Elektronik stabilite kontrol sistemi.
57 10 A Modifiye edilmiş araç konektörü.
58 10 A Motor kontrol modülü.
60 20 A Modifiye edilmiş araç konektörü.
61 15 A Kör nokta izleme sistemi;

Park yardım sistemi ön kamerası;

Arka kamera.
62 20 A Kasa sistemleri kontrol modülü.
63 10 A Modifiye edilmiş araç konektörü.
64 5 A Far pozisyon ayarı.
65 5 A Elektronik sürüş destek sistemi.
66 5 A Enjeksiyon kontrol ünitesi – Dizel;

Ateşleme bobinleri – Dizel;

Motor kontrol modülü – Dizel.
67 20 A Motor kontrol modülü.
68 20 A Motor kontrol modülü.
69 15 A Motor kontrol modülü.
70 20 A Motor kontrol modülü.
73 5 A Hava kütlesi ölçer ve emme hava sıcaklık sensörü.
79 10 A Isıtmalı dış aynalar.
80 5 A Modifiye edilmiş araç konektörü.
81 20 A Sesli uyarı.
82 40 A Sol taraftaki ön cam ısıtıcı elemanı.
83 5 A Isıtmalı cam yıkama memeleri.
84 60 A Fan
85 30 A Yakıt pompası.
86 30 A Marş motoru
87 60 A Ateşleme bobinleri modülü – Dizel.
89 40 A Fan motoru.
90 25 A Arka cam ısıtması.



Kabin içindeki sigorta kutusu

Numara Amper [A] Açıklama
1 5 A Ek güvenlik sistemi kontrol modülü.
2 5 A İç sıcaklık ve nem sensörü;

Arka fan motoru.
3 10 A Aktif park yardım sistemi kontrol modülü.
4 10 A Ateşleme anahtarı;

Ateşleme anahtarı düğmesi.
5 20 A Merkezi kilit.
6 10 A DC’yi AC’ye çevirici;

Sürücü kapısı kilidi;

Dış aynanın elektrikli ayar anahtarı.
7 30 A Sürücü kapısı kontrol elemanı.
9 5 A Otomatik karartma fonksiyonlu iç dikiz aynası;

Park yardım sistemi ön kamerası;

Yolcu hava yastığı devre dışı bırakma kontrol lambası.
10 10 A Ek güvenlik sistemi kontrol modülü.
11 5 A Telematik sistem kontrol ünitesi modülü.
12 5 A Hırsızlık alarmı.
13 15 A Açma.
14 30 A Yolcu kapısı kontrol elemanı.
15 10 A Akü enerji kontrol modülü.
17 15 A Sesli kontrol;

Bilgi ekranı ve tüketim elektroniği sistemi;

CD okuyucu.
18 7,5 A Aksesuarlar için kablosuz şarj modülü.
19 7,5 A Pil ile çalışan alarm sireni.
20 10 A Geri viteste uyarı sesi.
21 7,5 A Isıtma, havalandırma ve klima sistemi.
22 7,5 A Tanılama konektörü;

Set göstergeleri.
23 20 A Ses sistemi.
25 30 A Elektrikli pencereler.



Römork çekme modülü sigorta kutusu
Numara Amper [A] Açıklama
1 15 A Güç kaynağı.
2 15 A Ateşleme sistemi.
