Honda Passport (1993-2002) – sigorta kutusu

Bu makalede, 1993-2002 Honda Passport’un sigorta kutusu şemalarını bulacak, aracın içindeki sigorta panellerinin konumları hakkında bilgi edinecek ve her sigortanın atamasını (sigorta düzeni) öğreneceksiniz.

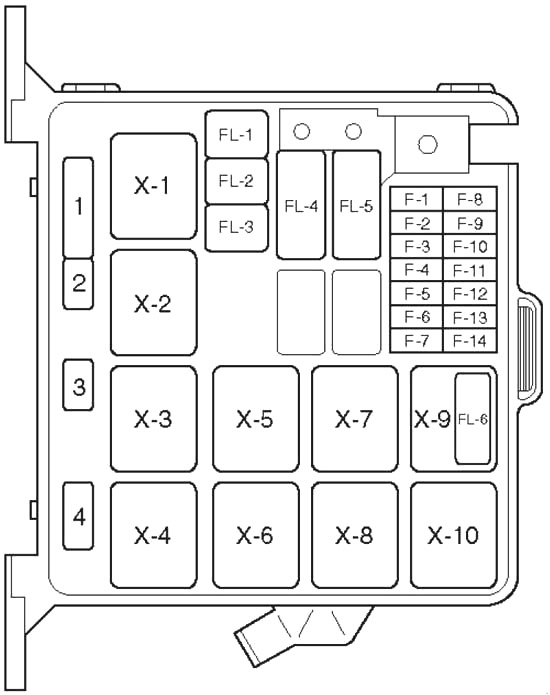

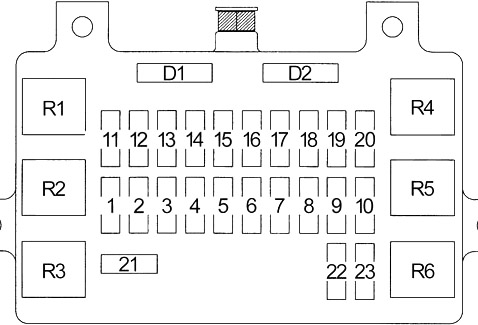

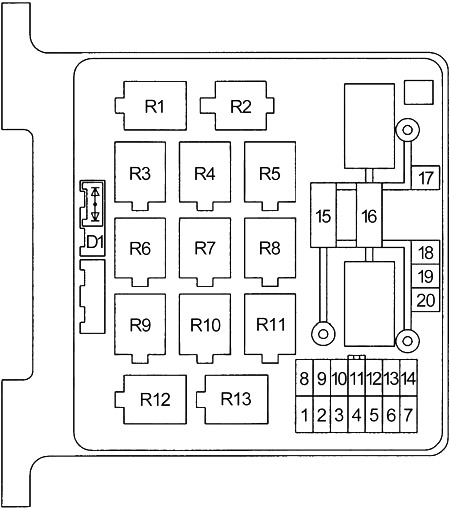

Sigorta ve Röle Şeması – Honda Passport

Aşağıdaki yıllarda üretilen araçlarla ilgilidir:

1993, 1994, 1995, 1996, 1997.

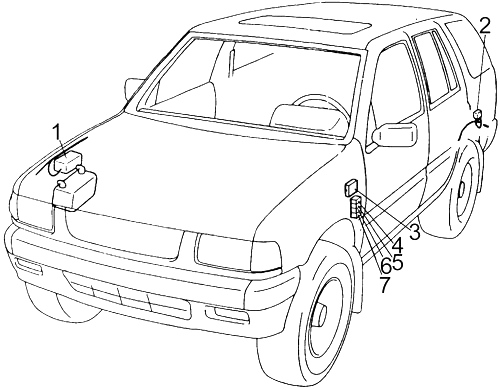

Konum

1. Sigorta kutusu no. 1
2. Arka silecek rölesi
3. Sigorta kutusu no. 2
4. Arka cam nem alma rölesi
5. Arka ışık rölesi
6. Pencere güç rölesi
7. Yukarı vites rölesi

Yolcu bölmesi sigorta kutusu (’93-‘95,5)

Numara	Ampere [A]	Açıklama
1	10	Arka ışıklar ve yan konum lambaları, park lambaları, plaka aydınlatması, gösterge aydınlatması
2	10	Fren lambası, ECT bilgisayarı (4WD A/T)
3	10	İç aydınlatma, bagaj lambası, emniyet kemeri uyarı cihazı (sesli uyarı), ECM kontrolörü (2,6 l)
4	25	Arka cam nem alıcı, elektrikli kapı kilitleri, arka kapak camı indirme
Reklam
5	10	3,2L: Otomatik şanzıman kontrol modülü (TCM), geri vites lambaları
	20	2,6L: Yakıt pompası, yakıt enjeksiyon sistemi
6	15	Cam silecekleri ve ön silecek, yan aynaların nem alıcıları
7	10	Gösterge lambaları, sinyaller, elektrikli camlar (3,2 l), araç hız sensörü (VSS) (3,2 l), arka cam nem alıcı (2,6 l)
8	10	Şarj sistemi, geri vites lambaları, yakıt enjeksiyon sistemi, hız sabitleyici (3,2 l), fren lambaları (3,2 l)
9	15	ATE bobini
10	10	Arka silecek/sprinkler
11	10	3.2L: Marş sistemi
	10	2,6L: Marş motoru, motor kontrol modülü (ECM)
12	15	Ateşleyici, radyo, elektrikli aynalar
13	20	Arka tekerlek ABS kontrolü
14	—	—
15	—	—
16	—	—
17	—	—
Devre kesici
18	30	Pencere gücü

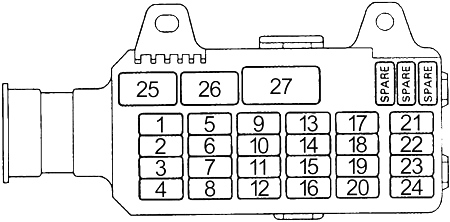

Yolcu bölmesi sigorta kutusu (‘95,5-’97)

Numara	Ampere [A]	Açıklama
1	10	Marş motoru
2	20	’95: Yakıt pompası
Reklam
3	15	Jeneratör, ECM, VSV EGR (3,2 l), VSV haznesi (3,2 l), vites değiştirme göstergesi kontrolörü (3,2 l), klima kompresörü kontrol elemanları (’96)
4	15	Ateşleme bobini (2,6L), elektronik ateşleme (3,2L), Güç SW (2,6L)
5	15	Arka ışık, aydınlatma kontrolü, aydınlatma kontrolörü
6	15	Güvenlik sistemi
7	15	Gösterge, arka cam buharı giderme rölesi, araç hız sensörü, emniyet kemeri – anahtar ve ışık hatırlatıcı sesi, hız göstergesi, vites kilidi kontrolörü
8	15	Güvenlik sistemi
9	10	Bagaj alanı aydınlatması, nazik aydınlatma, tavan aydınlatması, harita aydınlatması, emniyet kemeri – anahtar ve ışık hatırlatıcı sesi, ses
10	—	—
11	20	Ön silecek/sprinkler, arka silecek
12	10	Hız sabitleyici, anlık vites değiştirme sistemi
13	15	Fren lambaları, yüksek montajlı fren lambası, hız sabitleyici, arka tekerlek ABS kontrolörü, otomatik şanzıman TCM (3,2 l), vites kilidi ve vites değiştirme göstergesi kontrolörü (3,2 l)
14	20	Elektrikli kapı kilidi
15	15	Geri vites lambası, sinyal lambası, flaşör, hız sabitleyici (A/T) Elektrikli cam rölesi, ayna ısıtması
16	10	Arka silecek/sprinkler
17	15	Arka cam nem alıcı, arka kapak aktüatörü, buhar giderme anahtarı, güvenlik sistemi
Reklam
18	15	Arka cam nem alıcı, arka kapak aktüatörü, buhar giderme anahtarı, güvenlik sistemi
19	15	Ses, ayna gücü
20	15	Ateşleyici
21	10	SRS 1 (hava yastığı) – uyarı lambası
22	10	SRS 2 (hava yastığı) – Şişirici (sürücü ve yolcu)
23	20	Arka ABS kontrolörü
24	10	ABS
Diyot
25	—	Tavan lambası
26	—	Konuk lambası
Devre kesici
27	30	Pencere gücü

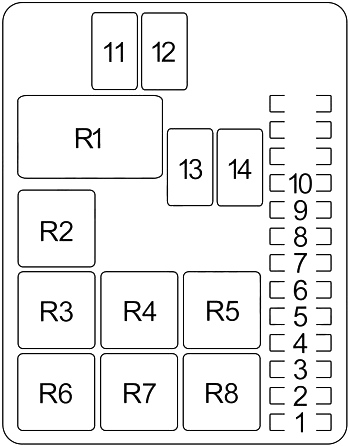

Motor bölmesi sigorta kutusu (’93-‘95,5)

Numara	Ampere [A]	Açıklama
1	15	2,6 l: ECM, yakıt enjeksiyon sistemi
	10	3.2L: ısıtılmış oksijen sensörü, yakıt enjeksiyon sistemi
2	20	2,6L: Yakıt pompası
	15	3.2L: Yakıt pompası
3	15	Sinyal lambaları, acil durum lambaları
4	10	Korna, kapı kilitleri
5	10	Şarj sistemi, şarj uyarı lambası
6	10	2,6 l: ısıtılmış oksijen sensörü, yakıt enjeksiyon sistemi
	10	3.2L: A/T kilit sistemi
Reklam
7	20	Isıtıcı/klima fan kontrolü
8	10	Klima kompresörü kontrolü
9	10	Sağ far
10	10	Sol far
11	30	Ana no. 2
12	30	A/T: Kondansatör fanı
13	30	3.2L: Motor kontrol modülü (ECM)
14	60	Ana no. 1
Röle
R1		Arka
R2		Marş motoru
R3		Klima – Isıtıcı
R4		Şarj
R5		Motor kontrol modülü (ECM)
R6		Far
R7		Klima kompresörü
R8		Yakıt pompası

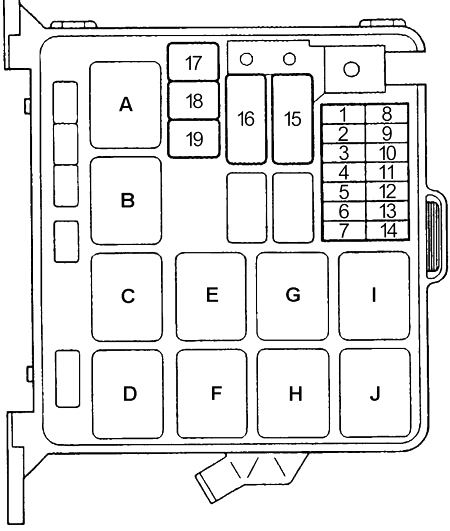

Motor bölmesi sigorta kutusu (‘95,5-’97)

Numara	Ampere [A]	Açıklama
1	15	Uyarı lambası, yanıp sönen ünite
2	10	Korna, veri bağlantı konektörü (DLC)
3	—	—
4	20	Fan motoru
5	10	Klima kompresörü debriyajı, klima kompresörü (3,2 l), düşük devir kontrol cihazı (2,6 l)
6	10	’95: Şarj uyarı lambası
7	—	—
8	10	Sol far, yüksek ışık kontrol lambası
9	10	Sağ far
10	10	Oksijen sensörü (O2 sensörü)
	20	‘3,2L (’96-’97): Oksijen sensörü
11	20	Yakıt pompası 1
Reklam
12	15	ECM, yakıt enjektörü, VSV, EGR (2,6 l), VSV haznesi (2,6 l), EGR elektromanyetik valfi (2,6 l), VSV güç kontrolörü (2,6 l)
13	15	’96-’97: Elektronik fren kontrol modülü (EBCM)
14	20	2,6 l: yakıt pompası 2
14	15	’96-’97: ABS hidrolik ünitesi
15	100	’95: Güç dağıtımı, şarj sistemi
	60	’96-’97: Yakıt enjeksiyon sistemi, marş sistemi
16	60	’95: Anahtar anahtarı
	100	’96-’97: Güç dağıtımı, şarj sistemi
17	30	’95: Kondansatör fanı
	40	’96-’97: ABS
18	—	—
19	30	’96-’97: Kondansatör fanı
Röle
A		Far
B		3,2 l: klima – kompresör
C		Şarj
D		Korna
E		Termal
F		Marş motoru
G		Isıtıcı
H		Motor kontrol modülü (ECM)
I		Yakıt pompası
J		3.2L: Klima fanı
Diyot
		Marş motoru rölesi, şarj uyarı lambası, erişim portu
		Motor kontrol modülü (ECM)
		Yakıt pompası
