Honda Ridgeline (2006-2014) – sigorta kutusu

Demir Emre

Bu makalede, 2006-2014 Honda Ridgeline’ın sigorta kutusu şemalarını bulacak, aracın içindeki sigorta panellerinin yerini öğrenecek ve her sigortanın atamasını (sigorta düzeni) öğreneceksiniz.

Sigorta ve Röle Şeması – Honda Ridgeline

Aşağıdaki yıllarda üretilen araçlar için geçerlidir:

2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

Honda Ridgeline’daki sigara çakmağı prizinin (güç prizi) sigortaları, gösterge panelindeki sigorta kutusunda 9 numaralı sigorta (arka aksesuar prizi) ve motor bölümündeki sigorta kutusunda 5 numaralı sigorta (ön aksesuar prizleri)dır.

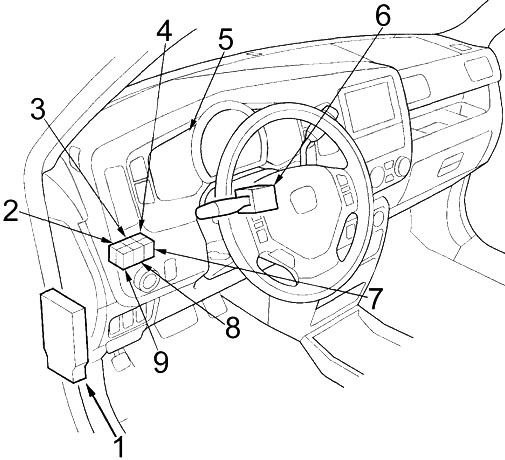

Kabin

Honda Ridgeline (2006-2014) - sigorta kutusu

  1. Sigorta kutusu
  2. 2006-2008: Römork lambası rölesi
    2009-2014: Gündüz farı rölesi
  3. 2006-2008: Gündüz farı rölesi
    2009-2014: Römork lambası rölesi n. 2
  4. Ön aksesuar güç prizi rölesi
  5. Gösterge kontrol modülü
  6. Birleşik anahtar kontrol ünitesi
  7. 2006-2008: Röle
    düşük far 2009-2014: Römork lambası rölesi n. 1
  8. Yük alanı aydınlatma rölesi
  9. 4WD değişken tork yönetim sistemi rölesi (VTM-4)

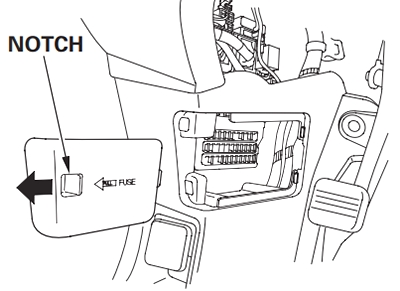

Kabin içindeki sigorta kutusu

İç sigorta kutusu, sürücünün sol alt köşesinde yer almaktadır. Sigorta kutusunun kapağını çıkarmak için, kapağın kenarına bir parmağınızı yerleştirip hafifçe dışarı doğru çekin, ardından kendinize doğru çekin ve menteşelerden çıkarın.

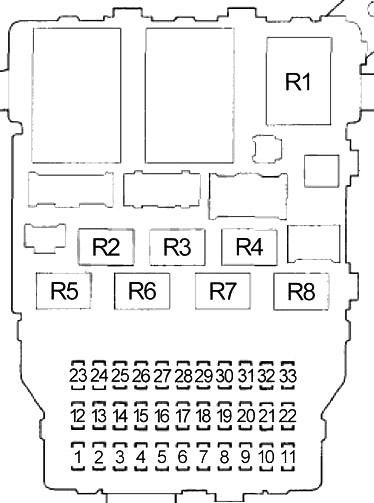

Honda Ridgeline (2006-2014) - sigorta kutusu

Honda Ridgeline (2006-2014) - sigorta kutusu

Numara Amper [A] Açıklama
1 7,5 Yük alanı lambası, yük alanı aydınlatması
2 15 Ateşleme bobini, ateşleme bobinleri
3 10 Gündüz farı rölesi
4 15 Hava-yakıt oranı sensörü (A/F) rölesi (A/F sensörleri, buhar yakıt deposu tahliye valfi (EVAP), ısıtmalı ikinci oksijen sensörleri)
Reklam
5 20 Ses ünitesi, HandsFreeLink kontrol ünitesi
6 10 Tavan aydınlatması, konsol aydınlatması 1, tavan aydınlatması, ön harita aydınlatması, HomeLink ünitesi, kozmetik ayna aydınlatması, ortam aydınlatması
7 7,5 Birleşik anahtar kontrol ünitesi, çoklu kapı kontrol ünitesi (elektrikli pencere anahtarları), gösterge kontrol modülü, ateşleme anahtarı lambası, immobilizer-alıcı kontrol ünitesi, Imoes ünitesi, entegre çoklu kontrol ünitesi (MICU), navigasyon ekran ünitesi, navigasyon ünitesi, XM alıcısı, Güvenlik göstergesi
8 20 Entegre çoklu kontrol ünitesi (MICU)
9 10 Arka aksesuar prizi, arka aksesuar prizi rölesi
10 7,5 Acil durum lambası/koltuk yolcu hava yastığı devre dışı bırakma anahtarı, yolcu algılama sistemi modülü (ODS), ek güvenlik sistemi modülü (SRS)
11 30 Ön silecek motoru, röle kontrol modülü
12 –  –
13 10 Sürücü bel destek anahtarı, sürücü bel destek motoru
14 20 Sürücü koltuk ayar anahtarı, sürücü koltuğu kaydırma motoru ve yukarı-aşağı motoru
15 –  –
16 20 Sürücü koltuk ayar anahtarı, sürücü koltuğu eğim motoru ve arka kaldırma motoru
17 –  –
18 15 Alternatör, fren pedalı konum anahtarı, hız sabitleyici ayar/sıfırlama/iptal anahtarı, elektrik yükü sensörü (ELD) modülü, yakıt deposu tahliye valfi (EVAP), motor kontrol modülü (PCM), değişken tork yönetim sistemi (VTM-4) rölesi
19 15 İmmobilizer-alıcı kontrol ünitesi, Imoes ünitesi, motor kontrol modülü (PCM), ana PGM-FI rölesi n. 2, yakıt pompası (ana PGM-FI rölesi n. 2)
20 7,5 Elektrik pusula, ön silecek motoru
21 7,5 Far anahtarı, birleşik anahtar kontrol ünitesi, gösterge paneli ışık parlaklık kontrolörü, çoklu kapı kontrol ünitesi, yolcu penceresi anahtarı göstergesi, gösterge kontrol modülü, entegre çoklu kontrol ünitesi (MICU), röle kontrol modülü, lastik basıncı izleme sistemi (TPMS) kontrol ünitesi, 4WD değişken tork yönetim sistemi (VTM-4) kontrol ünitesi, VTM-4 anahtarı
22 10 Ek güvenlik sistemi modülü (SRS)
23 7,5 Radyatör fanı rölesi (klima diyotu), motor kontrol modülü (PCM) (A/F sensörü rölesi), hava-yakıt oranı sensörü (A/F) rölesi
24 20 Sol arka cam motoru
Reklam
25 20 Sağ arka cam motoru
26 20 Yolcu cam motoru
27 20 Arka cam motoru
28 20 Ana pencere anahtarı, sürücü cam motoru
29 7,5 2009-2014: Motor kontrol modülü (PCM)
30 7,5 2006-2008: Klima diyotu, klima kompresör debriyaj rölesi, fan motoru rölesi, klima kontrol modülü, ön silecek ısıtma alanı rölesi, ısıtma-ventilasyon ve klima kontrol modülü (HVAC), elektrikli ayna buharlaştırıcıları, elektrikli ayna aktüatörleri, sirkülasyon kontrol motoru, koltuk ısıtma rölesi, römork aydınlatma rölesi
10 2009-2014: Klima kompresör debriyaj rölesi, klima kondansatör fanı rölesi, AC inverter ünitesi. Fan motoru rölesi, fan kontrol rölesi, ön silecek ısıtma alanı rölesi, ısıtma-ventilasyon ve klima kontrol modülü (HVAC)/klima kontrol modülü, ayna güç anahtarı, sirkülasyon kontrol motoru, koltuk ısıtma rölesi, römork aydınlatma rölesi n. 1
31 7,5 Direksiyon açısı sensörü, eğim katsayısı ivme sensörü, VSA modülatör kontrol modülü
32 7,5 Ses modülü, ön aksesuar güç prizi rölesi, gösterge kontrol modülü, HandsFreeLink kontrol modülü, ateşleme anahtarı, entegre çoklu kontrol ünitesi (MICU), navigasyon ekran ünitesi, navigasyon ünitesi, arka aksesuar güç prizi rölesi, anahtar kilidi elektromanyetik, vites kilidi elektromanyetik
33 –  –
Sigorta Tutucu
  7,5 2009-2014: Marş rölesi, motor kontrol modülü (PCM) (STS)
Röle
R1 Göstergeler/acil durum lambası
R2 Ateşleme bobini
Reklam
R3 PGM-FI Ana n.1
R4 Arka aksesuar güç prizi
R5 PGM-FI Ana n.2 (Yakıt pompası)
R6 Cam güç
R7 Hava-yakıt oranı sensörü (A/F)
R8 Marş kesme

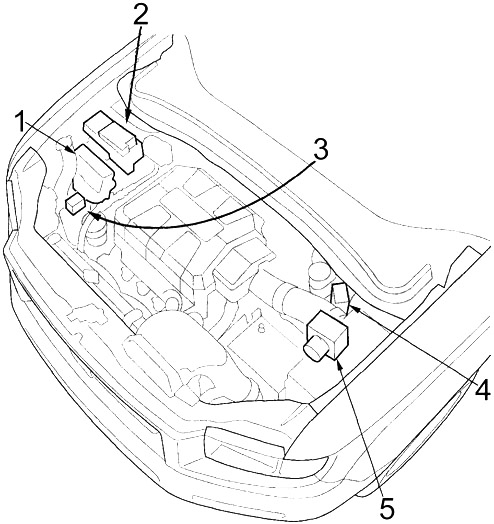

Motor Bölümü

Honda Ridgeline (2006-2014) - sigorta kutusu

  1. Motor kontrol modülü (PCM)
  2. Sigorta kutusu n.1
  3. Röle kutusu
  4. Sigorta kutusu n.2
  5. Modülatör VSA-kontrol ünitesi

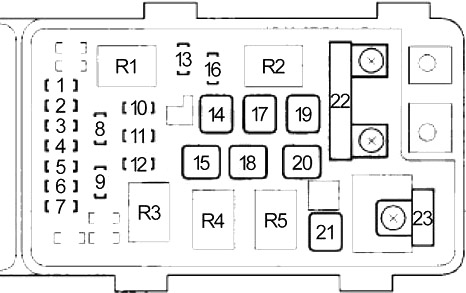

Motor bölümü sigorta kutusu n.1

Ateşleme kaputunun altındaki ana sigorta kutusu yolcu tarafında yer almaktadır. Açmak için, gösterildiği gibi sekmeleri basın.

Honda Ridgeline (2006-2014) - sigorta kutusu

Numara Amper [A] Açıklama
1 10 Sol far (düşük far)
2 –  –
3 10 Sol far (yüksek far)
4 15 Ortam aydınlatması, Ses ünitesi, Radyo uzaktan kumanda anahtarı lambası, gösterge paneli parlaklık ayar lambası, yük alanı aydınlatma anahtarı lambası, konsol 2 anahtarı lambası, hız sabitleyici anahtarı lambası, ön yan işaret lambaları, torpido aydınlatması, acil durum lambası anahtarı lambası, HVAC kontrol ünitesi aydınlatması, iç aydınlatma anahtarı lambası, plaka aydınlatması, açılır tavan anahtarı lambası, navigasyon ekranı, navigasyon ünitesi, röle kontrol modülü, koltuk ısıtma anahtarı lambası, seçim/sıfırlama anahtarı lambası, VSA devre dışı bırakma anahtarı lambası, VTM-4 anahtarı lambası
5 10 Sağ far (yüksek far)
6 10 Sağ far (düşük far), sis farı rölesi
7 7,5 Röle kontrol modülü
8 15 Motor mil pozisyon sensörü (CKP) A/B, kam mili pozisyon sensörü (CMP), enjektörler, veri bağlantı konnektörü (DLC), motor kontrol modülü (PCM), ana 1 PGM-FI rölesi, elektronik gaz kelebeği kontrol sistemi (ETCS) rölesi, hava akışı sensörü (MAF) topraklama
9 15 Elektronik gaz kelebeği kontrol sistemi (ETCS) rölesi, motor kontrol modülü (PCM)
10 20 2009-2014: Sis farı rölesi, sis farları
11 15 Koltuk ısıtıcıları (koltuk ısıtıcıları rölesi)
12 7,5 Klima kompresör debriyajı (klima kompresör debriyajı rölesi)
13 20 Fren pedalı konum anahtarı, fren lambaları, fren lambası ses kondansatörü, yüksek fren lambası, entegre çoklu kontrol ünitesi (MICU), motor kontrol grubu modülü (PCM), kornanın rölesi, römork elektrik freni, römork aydınlatma kontrol ünitesi, korna, röle kontrol modülü
14 20 Ön silecek ısıtma alanı, ön silecek ısıtma alanı rölesi
15 40 Sigorta (kabin sigorta kutusu): n. 5, 6, 7, 8, 9
Reklam
16 15 Gösterge/acil durum lambası rölesi, yolcu hava yastığı devre dışı bırakma anahtarı
17 40 Sigorta (kabin sigorta kutusu): n. 1, 2, 3, 4
18 20 2009-2014: AC inverter
19 30 Radyatör fanı rölesi, radyatör fanı motoru
20 30 Klima kondansatör fanı motoru, klima kondansatör fanı rölesi
21 40 Fan motoru, fan motoru rölesi
22 120 Akü, güç dağıtımı
40 Sigorta (kabin sigorta kutusu): n. 12, 13, 14, 15, 16, 17
23 50 2006-2008: Ateşleme anahtarı
60 2009-2014: Ateşleme anahtarı
50 Elektrikli pencere rölesi, sigorta (kabin sigorta kutusu): n. 24, 25, 26, 27, 28
Röle
R1 Sis farı fan kontrolü
R2 Ön silecek
R3 Arka cam buharlaştırıcı
R4 Klima kompresör debriyajı
R5 Fan motoru

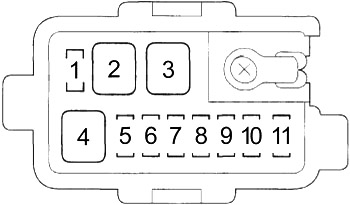

Motor bölümü sigorta kutusu 2

Ek sigorta kutusu fren sıvısı deposunun yanında yer almaktadır. Açmak için, gösterildiği gibi sekmeleri basın.

Honda Ridgeline (2006-2014) - sigorta kutusu

Numara Amper [A] Açıklama
1 7,5 Römork aydınlatma konnektörü (geri lambası)
2 20 Modülatör-VSA kontrol ünitesi (elektromanyetik)
3 40 Modülatör-VSA kontrol ünitesi (motor)
4 20 4WD değişken tork yönetim sistemi rölesi (VTM-4), VTM-4 kontrol ünitesi
5 15 Ön aksesuar güç prizi, ön aksesuar güç prizi rölesi (sürücü aksesuar güç prizi, ön yolcu aksesuar güç prizi)
6 20 Römork elektrik freni
7 20 Römork aydınlatma konnektörü (arka lamba), römork aydınlatma rölesi n.2
8 7,5 Römork aydınlatma konnektörü (tehlike)
9 20 Römork aydınlatma konnektörü (yük), römork aydınlatma rölesi n.1
10 7,5 Lastik basıncı izleme sistemi (TPMS) kontrol ünitesi
11 20 Açılır tavan motoru (açılır tavan açma ve kapama rölesi)

Röle Kutusu

Honda Ridgeline (2006-2014) - sigorta kutusu

Numara Röle
Reklam
R1 Klima kondansatör fanı
R2 Radyatör fanı
R3 Fan kontrolü
R4 2009-2014: Sis farı
