Honda S2000 (1999-2009) – sigorta kutusu

Demir Emre

Bu makalede, 1999-2009 Honda S2000’ün sigorta kutusu şemalarını bulacak, aracın içindeki sigorta panellerinin konumunu öğrenecek ve her sigortanın atamasını (sigorta düzeni) öğreneceksiniz.

Sigorta ve Röle Kutusu Şeması – Honda S2000

Aşağıdaki yıllarda üretilen araçlar için geçerlidir:

1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

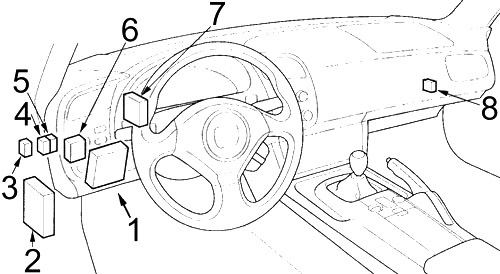

Kabin

Honda S2000 (1999-2009) - sigorta kutusu

  1. Sigorta kutusu
  2. Motor kontrol modülü (ECM)
  3. 2006-2009: Elektronik gaz kelebeği kontrol sistemi (ETCS) rölesi
  4. Far yüksekliği kapama rölesi
  5. 2000-2001: Silecek rölesi
    2002-2009: Arka cam nem alma rölesi
  6. Anahtarsız kapı kilidi kontrol ünitesi
  7. 2000-2005: Hız kontrolü
  8. 2006-2009: Gaz kelebeği aktüatör kontrol modülü

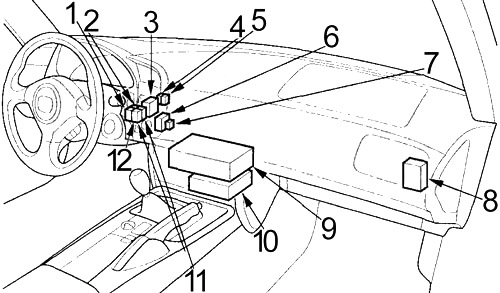

Honda S2000 (1999-2009) - sigorta kutusu

  1. Marş bobini rölesi
  2. Hava-yakıt oranı sensörü (A/F) rölesi
  3. 2000-2005: Ana PGM-FI rölesi
  4. 2006-2009: Ana PGM-FI rölesi No. 1
  5. 2006-2009: Ana PGM-FI rölesi No. 2
  6. Gündüz farları kontrol ünitesi
  7. İkincil gündüz farları kontrol ünitesi
  8. Yedek üst kontrol ünitesi
  9. Ses ünitesi
  10. Ekstra güvenlik sistemi (SRS) ünitesi
  11. Ateşleme rölesi (IG2)
  12. Aksesuar güç prizi rölesi

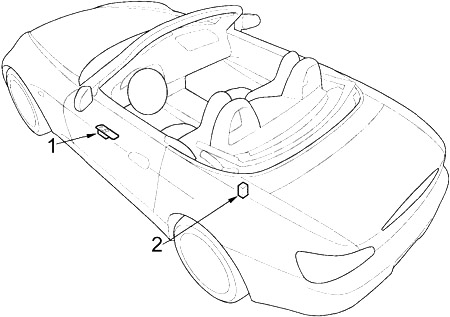

Honda S2000 (1999-2009) - sigorta kutusu

  1. Cam açma anahtarı
  2. 2002-2009: Arka cam nem alma rölesi

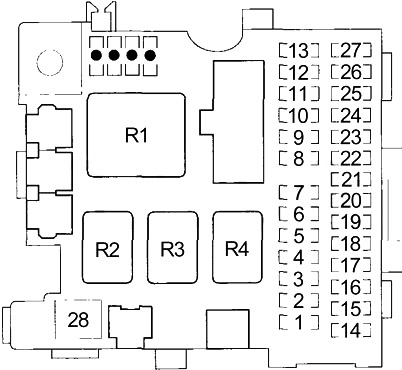

Kabin sigorta kutusu şeması

İç sigorta kutusu, sürücü tarafındaki torpido altında bulunur. Açmak için düğmeyi çevirin.

Honda S2000 (1999-2009) - sigorta kutusu

Honda S2000 (1999-2009) - sigorta kutusu

Numara Amper [A] Açıklama
1 10 Ekstra güvenlik sistemi (SRS) ünitesi
2 15 Ekstra immobilizasyon sistemi (SRS) ünitesi, yakıt pompası, immobilizatör-alıcı kontrol ünitesi (2006-2009), ana PGM-FI rölesi (2000-2005), yakıt deposu ünitesi, yolcu hava yastığı devre dışı bırakma göstergesi, yolcu kütle sensörü ünitesi
3 7,5 Debriyaj kilitleme anahtarı, motor marş anahtarı, marş motoru devre dışı bırakma rölesi, marş motoru elektromanyetiği
4 15 2000-2005: Ateşleme bobinleri
Reklam
5 7,5 Geri vites farları, şarj sistemi ışığı (2004-2005), gündüz farları göstergesi (DRL), elektronik direksiyon kontrol ünitesi (EPS), gösterge grubu, anahtarsız kapı kilidi kontrol ünitesi, katlanabilir tavan kontrol ünitesi
6 15 Hava kontrol elektromanyetik valfi, alternatör, şarj sistemi göstergesi (2000-2003), hız kontrolü, hız kontrol anahtarı, elektrik yükü sensörü grubu (ELD), buhar emisyon kontrolü bypass elektromanyetik valfi (EVAP), EVAP tankı devre dışı bırakma valfi, EVAP tankı temizleme valfi, ısıtmalı birincil ve ikincil oksijen sensörleri, arka cam nem alma rölesi (2002-2005)
7 7,5 Far/acil durum rölesi
8 20 Cam anahtarı, ön cam silecek motoru, silecek rölesi
9 10 Aksesuar güç prizi, ses modülü, uzaktan radyo anahtarı, katlanabilir tavan ışık anahtarı
10 7,5 2006-2009: Hava-yakıt oranı sensörü (A/F) rölesi (LAF)
11 7,5 2006-2009: Elektronik gaz kelebeği kontrol sistemi (ETCS) rölesi
12 15 Ön cam silecek motoru, katlanabilir tavan anahtarı
13 7,5 Silecek motorunun arıza devresi (gösterge grubunda)
14 15 2006-2009: Gaz kelebeği aktüatör kontrol modülü
15 20 2006-2009: Hava-yakıt oranı sensörü (A/F) No. 1, Buhar emisyon kontrolü (EVAP) tankı havalandırma valfi
16 15 2006-2009: Ateşleme bobinleri, marş bobini rölesi
17 20 Sürücü cam motoru
18 20 Yolcu cam motoru, katlanabilir tavan üst kontrol ünitesi
19 7,5 ABS kontrol modülatörü (2000-2005), gündüz farları kontrol ünitesi, dikiz aynası aktüatörü, arka cam nem alma rölesi
20 7,5 Klimanın kompresör debriyaj rölesi, fan motoru rölesi, klima kondansatör fanı rölesi, ısıtıcı kontrol paneli, radyatör fanı rölesi, geri dönüş kontrol motoru
21 7,5 Motor kontrol modülü (ECM), ana PGM-FI rölesi (2000-2005), lastik basıncı izleme sistemi (TPMS) kontrol ünitesi
22 15 Ses ünitesi
23 10 Arka far rölesi, ses modülü aydınlatması, hız kontrol anahtarı anahtarı ışığı, ön park lambaları, sinyal lambaları, acil durum anahtarı ışığı, ısıtıcı kontrol paneli aydınlatması, anahtarsız kapı kilidi kontrol ünitesi aydınlatması, plaka aydınlatması, opsiyonel konektör, katlanabilir tavan anahtarı lambaları, farlar için radyo anahtarları, arka yan lambalar, arka lambalar, nem alma rölesi anahtarı ışığı, yolcu hava yastığı devre dışı bırakma göstergesi arka aydınlatması (2006-2009), VSA anahtarı ışığı
24 7,5 Tavan lambaları/spot lambaları, bagaj aydınlatması
Reklam
25 7,5 Motor kontrol modülü (ECM), gösterge grubu, ısıtıcı kontrol paneli, immobilizatör kontrol ışığı, katlanabilir tavan kontrol ünitesi, immobilizatör kontrol ünitesi alıcısı (2006-2009), XM alıcısı, immobilizasyon sistemi göstergesi
26 15 Anahtarsız kapı kilidi kontrol ünitesi, bagaj açma elektromanyetiği
27 10 Gündüz farları kontrol ünitesi
28 –  –
Röle
R1 Far/acil durum
R2 2000-2001 (hardtop): Arka cam nem alma
R3 Marş kesme
R4 Arka farlar

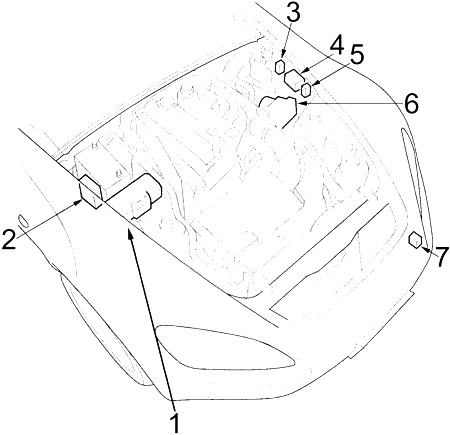

Motor bölmesi

Honda S2000 (1999-2009) - sigorta kutusu

  1. Sigorta kutusu No. 1
  2. Elektronik sürüş destek sistemi (EPS)
  3. 2002-2005: Silecek rölesi
  4. Sigorta kutusu No. 2
  5. 2006-2009: Silecek rölesi
  6. ABS/VSA (2006-2009) Modülatör-kontrol ünitesi
  7. 2000-2005: Hava pompası rölesi

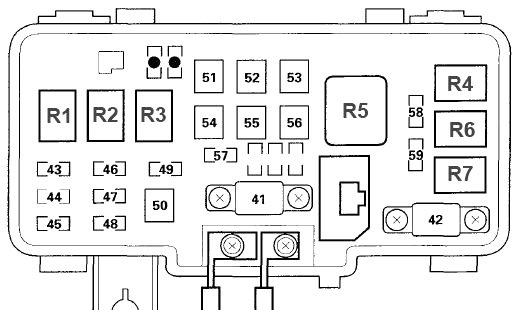

Motor bölmesi sigorta kutusu No. 1 şeması

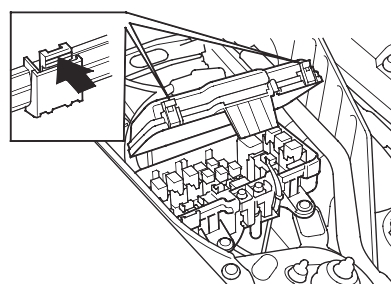

Kaputun altındaki ana sigorta kutusu, yolcu tarafında, bataryanın yanında bulunur. Açmak için iki sekmeyi yukarı doğru itin.

Honda S2000 (1999-2009) - sigorta kutusu

Honda S2000 (1999-2009) - sigorta kutusu

Numara Amper [A] Açıklama
41 100 Batarya, güç dağıtımı
42 40 Ateşleme anahtarı (BAT)
43 20 Sağ far (yüksek/alçak), gündüz farları kontrol ünitesi
44 –  –
45 20 Sol far (yüksek/alçak), gündüz farları kontrol ünitesi, gösterge grubu, yüksek far göstergesi, yüksek far devre dışı bırakma rölesi
Reklam
46 15 Veri yolu konektörü (DLC), ana PGM-FI rölesi (2000-2005), krank mili pozisyon sensörü (CKP) (2006-2009), eksantrik mili pozisyon sensörü (CMP) (2006-2009), motor kontrol modülü (ECM (2006-2009))
47 10 2000-2001: ABS modülatör kontrol modülü, fren lambaları, hız kontrolü, motor kontrol modülü (ECM), üstte monte edilen fren lambası, kornalar
15 2002-2009: ABS modülatör-kontrol ünitesi (2002-2005), fren lambaları, hız kontrolü (2002-2005), motor kontrol modülü (ECM), üstte monte edilen fren lambası, kornalar
48 20 2000-2005: ABS modülatör-kontrol ünitesi
30 2006-2009: VSA modülatör-kontrol ünitesi
49 10 Acil durum lambaları
50 30 2000-2005: ABS modülatör-kontrol ünitesi
30 2006-2009: VSA modülatör-kontrol ünitesi
51 40 Sigortalar: No. 17, 18
52 20 Sağ katlanabilir tavan motoru
53 20 2008-2009: Aksesuar güç prizi rölesi
54 30 Sigortalar: No. 22, 23, 24, 25, 26, 27
55 20 Sol katlanabilir tavan motoru
56 40 Fan motoru
57 20 Radyatör fan motoru
58 20 Klimanın kondansatör fan motoru, klima kompresör debriyajı
59 20 Sigortalar: No. 14, 15, 16
• • Yedek sigorta
Röle
R1 Sağ far
R2 Sol far
R3 Korna
Reklam
R4 Klimanın kondansatör fanı
R5 Fan motoru
R6 Radyatör fanı
R7 Klimanın kompresör debriyajı

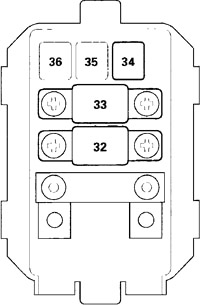

Motor bölmesi sigorta kutusu No. 2 şeması

Kaputun altındaki ek sigorta kutusu, sürücü tarafında, fren sıvısı deposunun yanında bulunur. Açmak için her iki taraftaki sekmeleri yukarı doğru itin ve kapağı çıkarın.

Honda S2000 (1999-2009) - sigorta kutusu

Numara Amper [A] Açıklama
32 60 2000-2005: Hava pompası elektrik sensörü
33 70 Elektronik sürüş destek sistemi (EPS)
34 20 Arka cam nem alma
35 –  –
36 –  –
