Kia Ceed 2 JD (2016-2018) – sigorta kutusu

Temmuz 11, 2025 Demir Emre

İçindekiler

Kia Ceed 3 (CD) – sigorta şeması

Üretim yılı: 2016, 2017, 2018.

Kia Ceed JD’deki sigara çakmağı (güç prizi) sigortaları gösterge panelindeki sigorta kutusunda 46 (20A) numaralı sigortalardır.

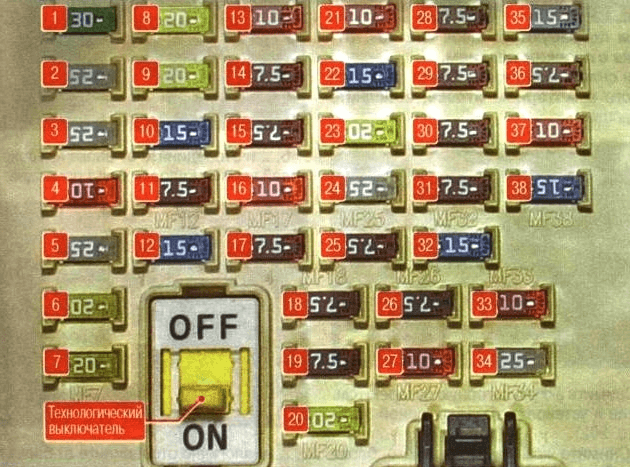

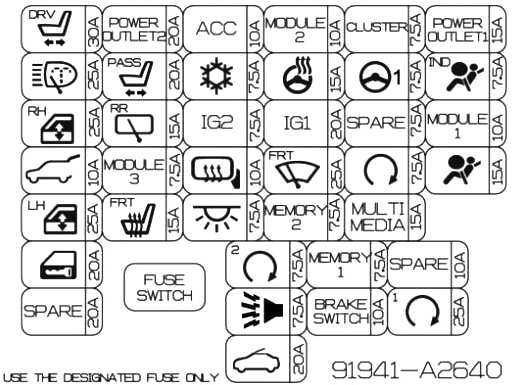

Yolcu bölümündeki sigorta kutusu

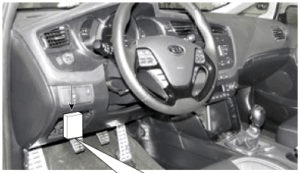

Gösterge panelinin sol alt kısmında bulunmaktadır.

No	Açıklama
1	Elektrikli ayarlanabilir sürücü koltuğu 30A
2	25A Far silecekleri
3	25A Elektrikli cam kaldırıcılar (sağ taraf)
4	10A Arka bagaj kapak elektrikli kilidi
Reklam
5	25A Elektrikli cam kaldırıcılar (sol taraf)
6	20A Merkezi kilit
7	20A Yedek
8	20A Sigara çakmağı; Arka elektrik prizi.
9	Elektrikli ayarlanabilir sürücü koltuğu 20A
10	15A Arka bagaj kapak sileceği
11	7,5A Farların otomatik açılma sistemi; Otomatik şanzıman vites seçici kilidi; Alarm anahtarı.
12	15A Ön ısıtmalı koltuklar
13	10A Ses sistemi; Saat; Anahtarsız açma sistemi; Gövde elektrik kontrol ünitesi (BCM); Elektrikli dış aynalar.
14	Klima 7,5 A
15	7,5A Far silecekleri; Yağmur sensörü; Gövde elektrik kontrol ünitesi (BCM); Elektrikli aynaların otomatik ayarı; Elektrikli açılır tavan; Anahtarsız açma sistemi; Ön ısıtmalı koltuklar.
16	10A Isıtmalı dış aynalar; Klima.
17	7,5A İç aydınlatma
18	7,5A Anahtarsız açma sistemi; Motoru başlatma ve durdurma düğmesi.
19	7,5A Hırsızlık alarmı
20	20A Elektrikli açılır tavan
21	10A Elektrikli park freni; Far açısının elektrikli ayarı; Klima; Park yardım sistemi; Farlar; Otomatik şanzıman vites seçici konum göstergesi; Gösterge paneli anahtarının aydınlatması; Ön ısıtmalı koltuklar.
22	15A Direksiyon ısıtması
23	20A Motor bölmesindeki sigorta kutusu ve röleler
24	25A Silecek; Yağmur sensörü.
Reklam
25	7,5A Immobilizer
26	7,5A Elektrikli dış aynaların çalıştırılması; Merkezi kilit; Gösterge paneli; Klima; Lastik basıncı izleme sistemi; Park yardım sistemi; Kontak anahtarının aydınlatması; Gövde kontrol ünitesi (BCM).
27	10A Anahtarsız erişim sistemi; Fren lambaları.
28	7,5A Gösterge paneli; Saat.
29	7,5A Elektrikli direksiyon
30	7,5A Yedek
31	7,5A Marş motoru; Kontak anahtarı; Otomatik şanzıman vites seçici konum sensörü; Otomatik şanzıman kontrolörü.
32	15A Ses sistemi; Saat.
33	10A Yedek
34	Anahtarsız açma sistemi 25A
35	15A Ön güç prizi
36	7,5A Gösterge paneli
37	10A Gövde elektrik kontrol ünitesi (BCM); Lastik basıncı izleme sistemi; Otomatik şanzıman seçici; Ses sistemi; Farların otomatik kontrol sistemi; Şerit değiştirme uyarı sistemi.
38	15A Pasif güvenlik sistemi SRS

Okumak KIA Carnival VQ (2006-2010) – sigorta kutusu

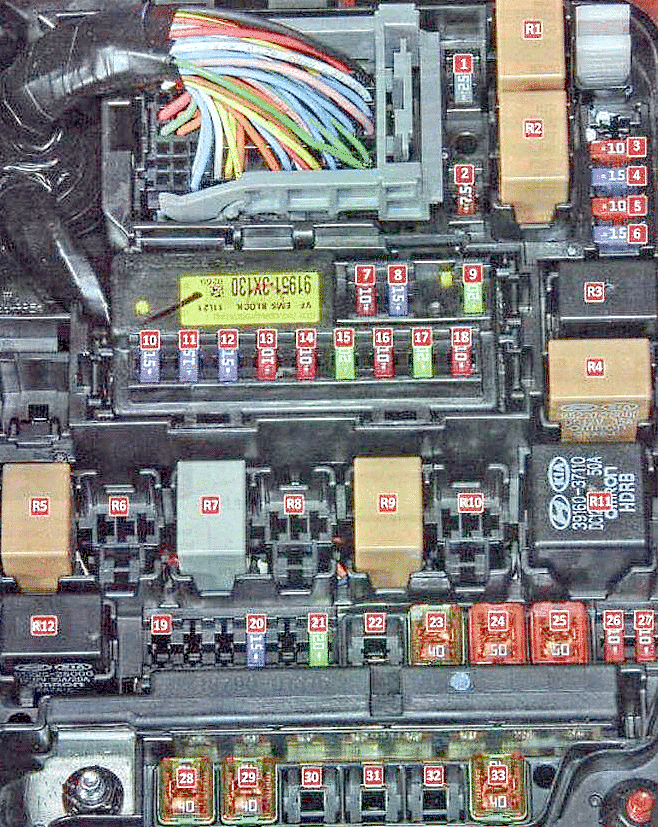

Motor bölmesinde

Ana ünite

Ana sigorta kutusu ve röle motor bölmesinin sol tarafında bulunmaktadır.

No	Açıklama
Reklam
1	25A Yedek
2	7,5A Yedek
3	10A Geri vites lambası
4	15A Motor kontrol ünitesi; Immobilizer; Anahtarsız açma sistemi.
5	10A ABS, ESC sistemi
6	15A Otomatik şanzıman kontrol ünitesi; Fren lambaları.
7	10A Yedek
8	15A Yedek
9	20A Yedek
10	Yakıt pompası 15A
11	15A Motor kontrol ünitesi
12	15A Sesli uyarı; Korna.
13	10A Yakıt pompası
14	10A Motor kontrol ünitesi
15	Buji bobinleri 20A
16	10A Marş motoru, supap zamanlama sistemi
17	20A Motor kontrol ünitesi
18	10A Oksijen sensörleri; Emme manifoldunun kanal uzunluğu ayar sistemi; Depo havalandırma vanası.
19	15F Isıtmalı ön cam
20	15A Fren lambaları, yokuş kalkış yardımı
21	20A Motor kontrol ünitesi
22	40A Otomatik şanzıman kontrol ünitesi
Reklam
23	40A Sigortalar no. 10-18
24	50A Yolcu bölümündeki sigorta kutusu
25	Elektrikli ısıtıcı fanı 50A
26	10A Klima
27	10A Yağmur sensörü
28	40A Isıtmalı arka cam
29	40A Kontak anahtarı; Yolcu bölümündeki sigorta kutusu.
30	40A Otomatik şanzıman kontrol ünitesi
31	30A Elektrikli park freni
32	30A Elektrikli park freni
33	Elektrikli radyatör fanı 40A
Röleler
R1	Radyatör fanı rölesi (düşük hız)
R2	Radyatör fanı rölesi (yüksek hız)
R3	Acil durum freni uyarı rölesi
R4	Isıtıcı fanı rölesi
R5	Isıtmalı arka cam rölesi
R6	Ateşleme sistemi rölesi
R7	Silecek rölesi
R8	Ateşleme sistemi rölesi
R9	Marş motoru rölesi
R10	Kontak anahtarı rölesi
R11	Ek ısıtıcı rölesi
R12	Yokuş kalkış yardımı rölesi

Güç sigorta kutusu

Ana ünite içinde bulunmaktadır.

No	Açıklama
1	80A Elektrikli direksiyon
2	60A Yolcu bölümündeki montaj bloğu; Sol far montaj bloğu; Sinyal lambaları; Gündüz farları.
3	40A ABS, ESC sistemi
4	40A ABS; ESC; Tanı konektörü.
5	40A Kontak anahtarı; Marş motoru.
Reklam
6	40A Kullanılmıyor
7	60A Ek ısıtıcı
8	50A Yolcu bölümündeki montaj bloğu; Sağ far montaj bloğu; Sis farları; Arka lambalar.

Okumak Kia Ceed (ED) (2006-2012) – sigorta kutusu

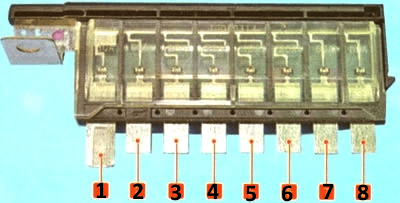

Ek blok

Genellikle dizel motorlarda bulunmaktadır.

Açıklama
A: PTC (benzin) / Yakıt ısıtıcı rölesi (dizel)
B: Ateşleme bujisi rölesi
C: PTK3 rölesi
D: PTK2 rölesi
E: PTK1 rölesi

Ana güç sigortası bataryanın pozitif terminalindedir.
