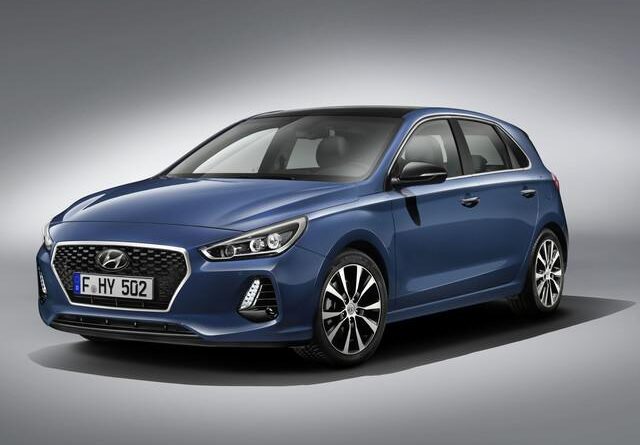

Hyundai i30 III PD (2016-2021) – sigorta kutusu

Demir Emre

Hyundai i30 III (PD) – sigorta şeması

Üretim yılı: 2016 2017 2018 2019 2020 2021.

Sigorta kutusunun konumu

Sigorta kutusu gösterge panelinde ve motor bölümünde bulunmaktadır.

Sürücü tarafı sigorta kutusu paneli şeması

Nr Ad Ampere [A] Açıklama
F1 MODULE 5 7,5A Kaza Pad anahtarı;

Elektrokromatik ayna;

MTS E-Call modülü;

Ses;

Ana A/V ve navigasyon ünitesi;

Klima kontrol modülü;

A/T vites kolu göstergesi;

Sağ konsol anahtarı;

DC-DC dönüştürücü;

Sol ve sağ ön farlar;

Aktif vana ünitesi;

Otomatik far seviyelendirme modülü;

Ön koltuk ısıtma kontrol modülü;

Hava destekli ön koltuk kontrol modülü;

Sürücü IMS modülü.
F2 MODULE 3 7,5A Sürücü ve yolcu kapı modülü;

BCM;

Spor modu anahtarı.
F3 SUNROOF 1 20A Panjur tavanı
F4 TAILGATE 10 A Arka kapak rölesi
Reklam
F5 POWER WINDOW LH 25A Sol pencere güç rölesi;

Sürücü ve yolcu güvenlik penceresi modülü;

Sol arka pencere güç anahtarı;

Sol arka güvenlik penceresi modülü.
F6 MULTIMEDIA 15A Ana ses ünitesi;

Ses-video ve navigasyon;

DC-DC dönüştürücü.
F7 POWER WINDOW RH 25A Sağ pencere güç rölesi

Sürücü ve yolcu güvenlik penceresi modülü;

Sağ arka pencere güç anahtarı;

Sağ arka güvenlik penceresi modülü.
F8 POWER SEAT DRIVER 25A Sürücü koltuğu manuel anahtarı;

Sürücü IMS modülü.
F10 MODULE 4 7,5A Şerit koruma yardım modülü;

Arka park yardım buzzeri;

Fren lambası anahtarı;

Sol ve sağ kör nokta algılama radarları;

BCM;

Elektrikli park anahtarı;

Acil durum otonom frenleme modülü.
F11 INTELLIGENT KEY 2 7,5A Akıllı anahtar kontrol modülü;

Immobilizer modülü.
F12 SMART KEY 2 20A Panjur tavanı
F13 INTERIOR LAMP 7,5A Kablosuz şarj cihazı;

Hoş geldin lambaları;

İç aydınlatma;

Konsol tavan lambası;

Sol ve sağ kişisel lambalar;

Yağmur sensörü;

Anahtar açma ve kapı uyarı anahtarı;

Torpidonun lambası;

Bagaj lambası.
F14 MEMORY 2 7,5A MTS elektronik bağlantı modülü
F 16 MEMORY 1 10 A Sürücü ve yolcu kapı modülü;

Sürücü IMS modülü;

BCM;

Klima kontrol modülü;

Göstergeler seti;

Otomatik ışık sensörü ve fotodiyot;

Röle kutusu ICM

(dış aynaların katlanma/ açılma rölesi).
F19 MODULE 6 7,5A Akıllı anahtar kontrol modülü;

BCM.
F20 MDPS 1 7,5A MDPS ünitesi
F21 MODULE 1 7,5A Acil durum lambası anahtarı;

Kapı merkezi kilit anahtarı;

Aktif vana ünitesi;

Sürücü/yolcu kapı modülü;

Sürücü ve yolcu dış aynalarının güç bağlantısı;

Sürücü/yolcu akıllı anahtar dış kolları;

Veri bağlantı konnektörü.
F22 MODULE 7 7,5A Ön koltuk ısıtma kontrol modülü;

Ön koltuk havalandırma kontrol modülü;

Nozul ısıtıcı.
F23 AIRBAG INDICATOR 7,5A Göstergeler seti;

Kapı merkezi kilit anahtarı.
F24 BRAKE SWITCH 7,5A Akıllı anahtar kontrol modülü;

Fren lambası anahtarı.
F25 START 7,5A Akıllı anahtar olmadan:

Röle kutusu ICM (hırsızlık alarmı rölesi);

Akıllı anahtar ile:

Şanzıman aralığı anahtarı;

Akıllı anahtar kontrol modülü;

ECM/PCM;

Motor bölümündeki bağlantı bloğu (RLY.4).
F26 CLUSTER CLUSTER 7,5A Gösterge paneli
F27 DOOR LOCK 20A Kapı kilitleme/ açma rölesi;

Röle kutusu ICM (T/ dönüş açma rölesi).
F29 AEB AEB 10 A Acil durum otonom frenleme modülü
Reklam
F30 SEAT HEATER FRONT 20A Ön koltuk ısıtma kontrol modülü;

Ön koltuk havalandırma kontrol modülü.
F31 AIR CONDITIONER 2 10 A Klima kontrol modülü;

ECM/PCM;

Fan direnç;

Fan motoru;

Bağlantı bloğu E/R (RLY.10).
F32 AIR CONDITIONER 1 7,5A Klima kontrol modülü;

Gösterge paneli iyonlaştırıcı;

Bağlantı bloğu E/R (RLY.1/10/11/13).
F33 SMART KEY 1 15A Akıllı anahtar kontrol modülü;

Immobilizer modülü.
F35 AIRBAG 15A SRS kontrol modülü
F36
IGNITION 1 IG1
25A PCB bloğu (F45/F46/F47/F48)
F37 MODULE 2 10 A Kablosuz şarj cihazı;

MTS E-Call modülü;

Akıllı anahtar kontrol modülü;

BCM;

Ana ses ünitesi;

Ses-video ve navigasyon;

DC-DC dönüştürücü;

Dış ayna güç anahtarı;

Bağlantı bloğu E/R (RLY.14).
F38 WASHER 15A Çok fonksiyonlu anahtar
F39 WIPER 10 A ECM/PCM;

BCM.
F40 REAR WIPER 15A Arka silecek rölesi;

Arka silecek motoru.
F42 MIRROR HEATED 10 A Sürücü ve yolcu dış ayna güç bağlantısı;

Klima kontrol modülü;

ECM/PCM.
F43 POWER OUTLET 20A Arka güç çıkışı #2
F45 HEATED STEERING 15A BCM

Motor bölümündeki sigorta kutusu şeması

Röleler

Röle Açıklama
Reklam
RLY.1 SOĞUTMA FAN 3 Röle (benzin)
RLY.1 PTC ISITICI #2 Röle (Dizel)
RLY.2 SOĞUTMA FAN 2 Röle
RLY.3 PDM #3 Rölesi (IG1)
RLY.4 START Rölesi
RLY.5 YAKIT ISITICI RÖLESİ (Dizel)
RLY.6 PDM #4 Rölesi (IG2)
RLY.7 YAKIT POMPASI RÖLESİ
RLY.8 PDM #2 Rölesi (ACC)
RLY.9 SOĞUTMA FAN 1 Röle
RLY.10 FAN RÖLESİ
RLY.11 PTC ISITICI #1 Röle
RLY.12 ARKA ISITICI RÖLESİ
RLY.13 PTC ISITICI #3 Röle (Dizel)
RLY.14 GÜÇ ÇIKIŞI RÖLESİ

Sigortalar

Nr Ad Ampere [A] Açıklama
F1 ANA ANA 150A Sigorta: F27, F29, F30, F33
F2 MDPS 1 80A MDPS ünitesi
F3 B+5 60A PCB bloğu (sigorta: F43, F44, F50, F51, F52;

Motor kontrol rölesi).
F4 B+2 60A IGPM (sigortalar: F30, IPS0, IPS1, IPS2)
F5 B+3 60A IGPM (IPS3, IPS4, IPS5, IPS6)
F6 B+4 60A IGPM (sigorta: F3, F4, F5, F7, F8, F12)
Reklam
F7 SOĞUTMA FAN 1 60A RLY.9 (benzin)
F7 PTC ISITICI 1 50A RLY.2 (Dizel)
F8 ARKA ISITICI 40A Arka ısıtıcı rölesi
F9 FAN 40A RLY.10
F10 ATEŞLEME 1 40A Ateşleme anahtarı, bağlantı bloğu E/R (RLY.3, RLY8)
F11 ATEŞLEME 2 40A Ateşleme anahtarı, bağlantı bloğu E/R (RLY.6)
F12 GLOW 80A Buji ünitesi
F13 PTC ISITICI 1 50A RLY.11
F14 PTC ISITICI 2 50A RLY.1
F15 PTC ISITICI 3 50A RLY.13
F 16 YAKIT ISITICI 30A RLY.5
F17 GÜÇ ÇIKIŞI 3 20A Arka güç çıkışı 1
F18 GÜÇ ÇIKIŞI 2 20A Ön güç çıkışı
F20 TCU1 15A TCM
F21 BOŞLUK POMPASI 20A Boşluk pompası
F22 YAKIT POMPASI 20A RLY.7
F23 SOĞUTMA FAN 2 40A RLY.9, RLY.2 (benzin)
F24 B+1 40A IGPM (akım kesici cihazı, sigorta: F21, F24, F27, F33)
F25 DCT 1 40A TCM
F26 DCT 2 40A TCM
F27 HIRSIZLIK ALARM HORN 10 A Röle kutusu ICM (hırsızlık alarmı ses rölesi)
F29 ABS 1 40A ABS kontrol modülü;

ESP kontrol modülü;

Evrensel kontrol konnektörü.
F30 ABS 2 30A ABS kontrol modülü;

ESP kontrol modülü;

Evrensel kontrol konnektörü.
F33 GÜÇ ÇIKIŞI 1 40A RLY.14
F34 YEDİK LAMBA 10 A Yedek lamba anahtarı

Kappa 1.0 T-GDI

Nr Ad Ampere [A] Açıklama
F37 SENSOR 2 10 A RCV kontrol elektromanyetik valfi;

Ön akış kontrol elektromanyetik valfi;

Yağ kontrol valfi #1/#2;

A/Con rölesi;

Bağlantı bloğu E/R (RLY.9).
F38 ECU 2 E2 10 A ECM
F39 ECU 1 E1 20A ECM
F40 INJECTOR INJECTOR 15A –
Reklam
F41 SENSOR 1 S1 15A Oksijen sensörü (yukarı);

Oksijen sensörü (aşağı).
F42 IGNITION COIL 20A Ateşleme bobini #1/#2/#3
F43 ECU 3 E3 15A ECM
F44 A/CON 10 A A/Con rölesi
F45 ECU 5 E5 10 A ECM
F46 SENSOR 4 S4 15A –
F47 ABS 3 10 A ABS/ESP kontrol modülü;

Evrensel kontrol konnektörü.
F48 TCU 2 15A Bağlantı bloğu E/R (sigorta: F34)
F49 SENSOR 3 10 A Bağlantı bloğu E/R (RLY.7)
F50 ECU 4 15A ECM
F51 WIPER 25A Silecek rölesi
F52 HORN 15A Korna rölesi

Kappa 1.4 T-GDI

Nr Ad Ampere [A] Açıklama
F37 SENSOR 2 10 A RCV kontrol elektromanyetik valfi;

Ön akış kontrol elektromanyetik valfi;

Yağ kontrol valfi #1/#2;

A/Con rölesi;

Bağlantı bloğu E/R (RLY.9).
F38 ECU 2 E2 10 A ECM
F39 ECU 1 E1 20A ECM
F40 INJECTOR INJECTOR 15A –
F41 SENSOR 1 15A Oksijen sensörü (yukarı);

Oksijen sensörü (aşağı).
F42 IGNITION COIL 20A Ateşleme bobini #1/#2/#3/#4
F43 ECU 3 15A ECM
F44 A/CON 10 A A/Con rölesi
F45 ECU 5 10 A ECM
F46 SENSOR 4 15A Boşluk pompası
F47 ABS 3 10 A ABS/ESP kontrol modülü;

Evrensel kontrol konnektörü.
F48 TCU 2 15A TCM;

Şanzıman aralığı anahtarı;

Bağlantı bloğu E/R (sigorta: F34).
F49 SENSOR 3 10 A Bağlantı bloğu E/R (RLY.7)
F50 ECU 4 15A ECM
F51 WIPER 25A Silecek rölesi
Reklam
F52 HORN 15A Korna rölesi

Kappa 1,4 MPI

Nr Ad Ampere [A] Açıklama
F37 SENSOR 2 S2 10 A Kam mili konum sensörü #1/#2;

Ön akış kontrol elektromanyetik valfi;

Yağ kontrol valfi #1/#2;

Değişken emme elektromanyetik valfi;

Bağlantı bloğu E/R (RLY.1, RLY.2).
F38 ECU 2 E2 10 A ECM
F39 ECU 1 E1 20A ECM
F40 INJECTOR INJECTOR 15A Enjektör #1/#2/#3/#4
F41 SENSOR 1 S1 15A Oksijen sensörü (yukarı);

Oksijen sensörü (aşağı).
F42 IGNITION COIL 20A Ateşleme bobini #1/#2/#3/#4;

Kondansatör.
F43 ECU 3 E3 15A ECM
F44 A/CON 10 A –
F45 ECU 5 E5 10 A ECM
F46 SENSOR 4 S4 15A –
F47 ABS 3 3 10 A ABS/ESP kontrol modülü;

Evrensel kontrol konnektörü.
F48 TCU 2 T2 15A Bağlantı bloğu E/R (sigorta: F34)
F49 SENSOR 3 S3 10 A Bağlantı bloğu E/R (RLY.7)
F50 ECU 4 E4 15A –
F51 WIPER 25A Silecek rölesi
F52 HORN 15A Korna rölesi

Gamma 1,6 MPI

Nr Ad Ampere [A] Açıklama
F37 SENSOR 2 S2 10 A Kam mili konum sensörü #1/#2;

Ön akış kontrol elektromanyetik valfi;

Yağ kontrol valfi #1/#2;

Değişken emme elektromanyetik valfi;

Bağlantı bloğu E/R (RLY.1, RLY.2).
F38 ECU 2 E2 10 A ECM/PCM
F39 ECU 1 E1 20A ECM/PCM
F40 INJECTOR INJECTOR 15A Enjektör #1/#2/#3/#4
F41 SENSOR 1 S1 15A Oksijen sensörü (yukarı);

Oksijen sensörü (aşağı).
F42 IGNITION COIL 20A Ateşleme bobini #1/#2/#3/#4;

Kondansatör.
F43 ECU 3 E3 15A ECM/PCM
F44 A/CON 10 A –
F45 ECU 5 E5 10 A ECM/PCM
F46 SENSOR 4 S4 15A –
F47 ABS 3 3 10 A ABS/ESP kontrol modülü;

Evrensel kontrol konnektörü.
F48 TCU 2 T2 15A Motor köprüsü aralığı anahtarı;

Bağlantı bloğu E/R (sigorta: F34).
F49 SENSOR 3 S3 10 A Bağlantı bloğu E/R (RLY.7)
F50 ECU 4 E4 15A ECM/PCM
F51 WIPER 25A Silecek rölesi
F52 HORN 15A Korna rölesi

U-II 1,6 TCI

Nr Ad Ampere [A] Açıklama
F37 SENSOR 2 S2 10 A Yağ seviyesi sensörü;

Elektronik VGT aktüatörü;

EGR soğutma valfi;

Yakıt basıncı ayar valfi;

PM sensörü;

Fren lambası anahtarı;

A/Con rölesi;

Bağlantı bloğu E/R (RLY.2/5/11).
F38 ECU 2 E2 10 A –
F39 ECU 1 E1 20A ECM
F40 INJECTOR INJECTOR 15A –
F41 SENSOR 1 S1 15A Lamba sensörü #1/#2
F42 IGNITION COIL 20A Ateşleme bobini #1/#2/#3/#4
F43 ECU 3 E3 15A ECM
F44 A/CON 10 A –
F45 ECU 5 E5 10 A ECM
F46 SENSOR 4 S4 15A Yakıt filtresi ısıtıcı ve yakıt filtresi uyarı sensörü;

Buji grubu.
F47 ABS 3 3 10 A ABS/ESP kontrol modülü;

Evrensel kontrol konnektörü.
F48 TCU 2 T2 15A TCM;

Şanzıman aralığı anahtarı;

Bağlantı bloğu E/R (sigorta: F34).
F49 SENSOR 3 S3 10 A Hava akışı sensörü;

Bar basıncı ayar valfi;

Kam mili konum sensörü;

Yağ basıncı valfi;

Bağlantı bloğu E/R (RLY.7).
F50 ECU 4 E4 15A –
F51 WIPER 25A Silecek rölesi
F52 HORN 15A Korna rölesi
