Hyundai Sonata VII LF (2014-2020) – sigorta kutusu

Demir Emre

Hyundai Sonata VII LF – sigorta şeması

Üretim yılı: 2014, 2015, 2016, 2017, 2018, 2019, 2020.

Sigara içme sigortası (güç prizi) Seat Ibiza 6J’de sigorta POWER OUTLET gösterir, gösterge panelindeki sigorta kutusundadır.

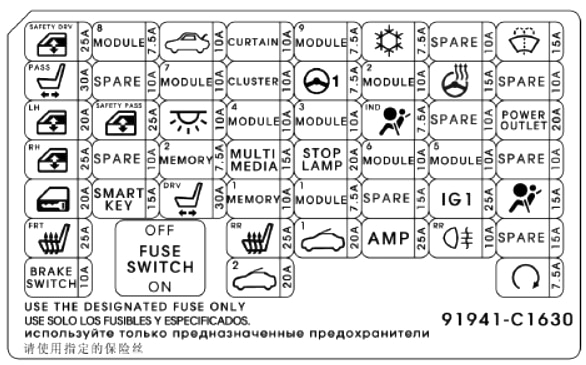

İç mekan sigorta kutusu

Gösterge panelinin sol alt kısmında yer almaktadır.

Semboller

Sigorta kutusu şeması

Açıklama

SOL GÜVENLİK PENCERESİ 25A Elektrikli cam modülü güvenliği
P/SEAT PASS 30A Yolcu koltuğunda manuel anahtar
P / WDW LH 20A Elektrikli cam anahtarı;

Sol arka elektrikli cam modülü.
P/WDW RH 25A Elektrikli cam anahtarı;

Sağ arka elektrikli cam modülü;

Yolcu kapısı modülü;

Yolcu elektrikli cam anahtarı.
DR LOCK 20A Kapı kilidi rölesi;

Kapı açma rölesi.
Reklam
S/HEATER FRT 25A Ön koltuk havalandırma modülü;

Ön koltuk ısıtma modülü.
FREN ANAHTARI 10A Stop lambası anahtarı;

İmmobilizer modülü;

Akıllı anahtar kontrol modülü.
8 MODÜL 7,5 A BCM akıllı anahtar kontrol modülü
GÜVENLİK GÜÇ PENCERESİ RH 25A Yolcu cam güvenlik modülü
AKILLI ANAHTAR 15A Akıllı anahtar kontrol modülü
BAĞAJ 10A Bagaj rölesi;

Yakıt deposu kapısı ve bagaj anahtarı.
7 MODÜL 10A Dijital saat kontrolörü;

Yolcu kapısı modülü.
İÇ LAMBA 10A Anahtar III. & Kapı uyarı anahtarı;

Ön lamba anahtarı;

Konsol tavan lambası;

İç lamba;

Arka kişisel lamba;

Bagaj lambası;

Dış akıllı koltuk sürücü/yolcu.
2 HAFIZA 7,5A Kullanılmıyor
P/SEAT DRV 30A Sürücü koltuğu manuel anahtarı;

Sürücü IMS modülü.
GRUPA 10A Gösterge paneli
4 MODÜL 10A İmmobilizer modülü;

Akıllı anahtar kontrol modülü;
MULTİMEDYA 15A Ses/video ve navigasyon cihazı
1 HAFIZA 10A Sürücü ve yolcu kapısı modülü;

Sürücü IMS modülü;

İklim kontrol modülü;

Otomatik ışık sensörü ve fotoğraf;

Elektrokromatik ayna;

Gösterge seti;

Lastik basıncı izleme modülü;

Dijital saat;

Kablosuz şarj cihazı;

Ana ses/video ve navigasyon cihazı.
S/HEATER RR 25A Arka koltuk ısıtma modülü
2 GÜNEŞ TAVANI 20A Panoramik açılır tavan motoru
9 MODÜL 7,5A Ön koltuk havalandırma modülü;

Ön koltuk ısıtma modülü;

Arka koltuk ısıtma modülü.
MDPS MDPS Ünitesi 7,5 A
3 MODÜL 10A BCM;

Spor modu anahtarı;

Stop lambası anahtarı.
1 MODÜL 7,5A Anahtar elektromanyetik valf;

Sürücü ve yolcu kapısı modülü.
Reklam
1 GÜNEŞ TAVANI 20A [Panoramik]

Panoramik açılır tavan motoru;

[Panoramik değil]

Açılır tavan motoru.
A / CON 7.5A Klima kontrol modülü;

E/R bağlantı kutusu (fan rölesi).
2 MODÜL 10A A/V ve ana navigasyon ünitesi;

Dijital saat;

USB şarj cihazı;

BCM;

AMP;

Ayna güç anahtarı;

Kablosuz şarj cihazı;

Akıllı anahtar kontrol modülü;

Konsol tavan lambası;

E/R bağlantı kutusu (güç prizi rölesi).
A/BAG IND 7,5A Gösterge paneli
6 MODÜL 10A Evrensel test konektörü;

Klima kontrol modülü;

Ana A/V ve navigasyon ünitesi;

Ön havalandırmalı koltuk modülü;

Ön koltuk ısıtma modülü;

Arka koltuk ısıtma modülü;

Sürücü IMS modülü;

Sol/sağ far (DBL);

Vites kolu ATT IND.
AMP 25A AMP Amplifikatörü (JBL / MOBIS)
HTD STRG 15A Isıtmalı direksiyon;

BCM.
5 MODÜL 10A Ön konsol anahtarı;

Lastik basıncı izleme modülü;

Şerit koruma asistanı modülü;

Akıllı cruise control;

Yakıt deposu kapağı ve bagaj anahtarı;

AEB modülü;

Sol/sağ far (DBL);

Sol/sağ arka park asistanı sensörü;

Arka park asistanı;

Sol ve sağ kör nokta algılama radarları.
IG1 PCB Bloğu 25A (sigorta – VACUUM PUMP2 / TCU2 / ECU3 / ABS3)
YIKAMA 15A Çok fonksiyonlu anahtar (silecek anahtarı ve sprey anahtarı)
POWER OUTLET Ön priz 20A
A/BAG 15A SRS kontrol modülü, varlık sensörü
BAŞLATMA 7,5 A [Akıllı anahtar ve IMMO yok.]

ICM röle kutusu (alarm rölesi);

[Akıllı anahtar / IMMO ile.]

Şanzıman aralığı anahtarı, PCM (G4KJ / G4KH).
10 MODÜL 10 BCM

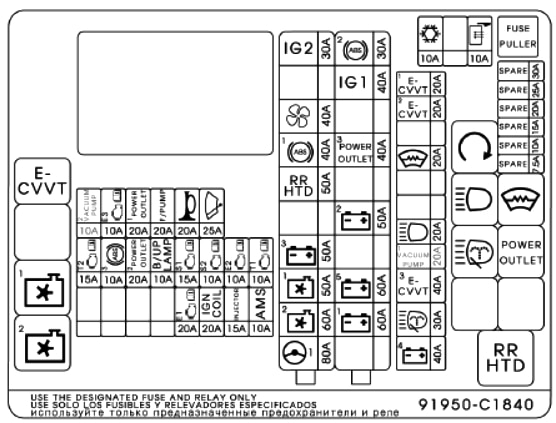

Motor bölmesindeki sigorta kutusu

Motor bölmesinin sol tarafında, bataryanın yanında yer almaktadır.

Açıklama

IG2 30A [Akıllı anahtar yok]

(başlatma rölesi), ateşleme anahtarı;

[Akıllı anahtar ile]

(başlatma rölesi), PCB grubu (IG2 rölesi).
Reklam
3 TCU 40A [G4FJ – DCT] TCM
VENTİLATÖR 40A Fan rölesi
1 Çift 40A ESC modülü
ARKA ISITMA 50A Arka ısıtma rölesi
1 B+ 50A Akıllı bağlantı kutusu (IPS2 (4CH), IPS3 (4CH))
1 SOĞUTMA FAN 50A [G4KH / G4FJ] (soğutma fanı rölesi);

[G4KJ] (soğutma fanı rölesi).
2 SOĞUTMA FAN 60A [G4KH / G4FJ] (soğutma fanı rölesi)
1 MDPS 80A MDPS Bloğu (kolon tipi)
2 ABS 30A ESC modülü;

Evrensel kontrol konektörü.
IG1 40A [Akıllı anahtar yok]

Ateşleme anahtarı;

[Akıllı anahtar ile]

PCB grubu (IG1 / ACC rölesi).
4 TCU 40A [G4FJ – DCT] TCM
3 POWER OUTLET 40A (güç prizi rölesi)
2 B+ 50A Akıllı bağlantı kutusu (IPS1 (4CH), IPS4 (4CH), IPS5 (4CH), IPS6 (2CH), IPS7 (1CH), Sigorta – AMP)
5 B+ PCB Bloğu 60A (motor kontrol rölesi, sigorta – TUC1, ECU1, HORN, AMS, WIPER)
1 B+ 60A Akıllı bağlantı kutusu (elektrikli cam kaldırma rölesi, sigorta – SOL GÜVENLİK CAM, P / SEAT PASS, SAĞ GÜVENLİK CAM, P / SEAT DRV, MODÜL1, P / WDW LH, P / WDW RH, BAĞAJ, S / HEATER RR, GÜNEŞ TAVANI2, LUX1)
2 MDPS MDPS Ünitesi 100A (şasi tipi)
3 E-CVVT 20A [G4KJ / G4KH] PCM
2 E-CVVT 20A [G4KJ / G4KH] PCM
YAKIT POMPASI 20A (yakıt pompası rölesi)
H/LAMP HI 20A Far rölesi
1 VACUUM PUMP 20A [G4KH / G4FJ] Vakum pompası
1 E-CVVT 40A [G4KJ / G4KH] (E-CVVT rölesi)
Reklam
4 B+ 40A Akıllı bağlantı kutusu (otomatik akım kesme cihazı sigortası – İÇ LAMBA, MULTİMEDYA, HAFIZA1, Sigorta – KAPI KİLİDİ, S/FRONT ISITICI, FREN ANAHTARI, AKILLI ANAHTAR, MODÜL 10)
A / CON 10A Klima kontrol modülü
ISITMA AYNASI 10A ECM (G4FJ);

Klima kontrol modülü;

Sürücü koltuğundaki elektrikli dikiz aynası.
2 VACUUM POMPA 10A [G4KH / G4FJ] Vakum pompası;

Vakum anahtarı.
3 ECU 10A PCM/ECM
1 POWER OUTLET 20A Ön sigara içme ve priz # 2
YAKIT POMPASI 20A yakıt pompası rölesi
HORN 20A Korna rölesi;

ICM röle kutusu

(alarma korna rölesi).
SİLECEK 30A Ön silecek rölesi (düşük);

Ön silecek rölesi (yüksek)
2 TCU Şanzıman aralığı anahtarı 15A, TCM (G4FJ-DCT)
3 ABS 10A ESC modülü
2 POWER OUTLET 20A Arka priz
B/UP LAMP 10A Şanzıman aralığı anahtarı, PCM (G4KJ / G4KH-A / T), TCM (G4FJ-DCT), elektrokromatik ayna, arka birleşik lamba (İÇ), sol/sağ
1 SENSÖR Oksijen sensörü 15A (yukarı/aşağı)
2 SENSÖR 15A Havalandırma kontrol elektromanyetik valfi;

Depo kapama valfi;

RCV kontrol elektromanyetik valfi;

Yakıt pompası rölesi;

E/R bağlantı kutusu (soğutma fanı yüksek seviye rölesi, yakıt pompası rölesi);

[G4KJ / G4KH] Giriş ayarlanabilir elektromanyetik valf;

Yağ kontrol valfi (çıkış);

[G4FJ] Yağ kontrol valfi no. 1 / no. 2 (giriş / çıkış).
1 ECU 10A PCM/ECM
1 TCU 10A PCM (G4KJ / G4KH-A / T), TCM (G4FJ-DCT)
1 ECU 10A PCM/ECM
ATEŞLEME KOİLİ 20A Ateşleme bobini # 1 / # 2 / # 3 / # 4
ENJEKTÖR 15A Motor yönetimi
AMS Akü göstergesi 10A
