Hyundai i40 – sigorta kutusu şeması

Üretim yılı: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Hyundai i40’taki sigara çakmağı (güç prizi) sigortaları kabin içindeki POWER OUTLET sigortalarıdır.



Kabin içindeki sigorta kutusu

Konsolun alt kısmında bulunmaktadır.

Açıklama

POWER OUTLET 2 Konsol güç prizi;

Arka güç prizi.
POWER TAIL GATE Elektrikli bagaj kapak
MODULE 1 Anahtar elektronik kontrol ünitesi;

BCM;

Ses sistemi;

Amplifikatör;

JBL AMP;

Ses ve navigasyonlu radyo;

DC-DC dönüştürücü (ses sistemi/amplifikatör);

Konsol aydınlatması;

Park yardımı;

Elektrikli dış dikiz aynası anahtarı.
MODULE 4 Rele ve sigorta kutusu m/o (rele 12);

Fren lambası anahtarı;

Çok fonksiyonlu diagnostic konnektörü;

Aktif emiş cihazı;

Yakıt filtresi uyarı sensörü (D4FD).
MODULE 3 Anahtar elektronik kontrol ünitesi;

BCM;

Panoramik tavan;

Yağmur sensörü;

Sürücü ve yolcu için CCS kontrol modülü;

ICM sigorta kutusu (far silecek rele).
Reklam
POWER OUTLET 1 Ön güç prizi
P/SEAT PASS Yolcu tarafı manuel anahtarı
HTD MIRR Elektrikli dış dikiz aynası;

ECM/R CM;

Klima kontrol ünitesi.
AMP Amplifikatör;

JBL AMP;

DC-DC dönüştürücü (amplifikatör).
WIPER FRT ICM sigorta kutusu (yağmur sensörü rele);

Çok fonksiyonlu anahtar;

Motor kaputunun altındaki sigorta / rele kutusu (rele 7);

Ön cam sileceği motoru.
A / CON Motor bölmesi rele ve sigorta kutusu (rele 4);

EMS ünitesi (yakıt ısıtıcı rele);

Dizel ünitesi (PTC ısıtıcı rele no. 2 / no. 3);

Klima kontrol ünitesi.
STEERING WHEEL HEATER Direksiyon ısıtması
P / WDW LH Sol kapı cam kaldırıcı rele;

Sürücü ve yolcu cam kaldırıcı anahtarı;

Sıkışma önleyici cam kaldırıcı modülü;

Sol arka cam kaldırıcı modülü;

Arka sol cam kaldırıcı modülü.
PDM 1 Bagaj kapak açma rele;

Sedan bagaj kapak kilidi;

Güç kaynağı bagaj kapak kilidi;

Station wagon bagaj kapak kilidi;

ICM sigorta kutusu (yakıt filtresi kilidi / açma rele).
P/SEAT DRV Sürücü IMS ünitesi;

Sürücü tarafı manuel anahtarı.
MODULE 2 BCM;

Immobilizer modülü;

Dönüştürücü (ses/amplifikatör);

Ses sistemi;

Elektrokromatik dikiz aynası;

Şerit takip yardım modülü;

Klima kontrol modülü;

Sol/sağ far;

Sürücü IMS modülü;

Far açısı otomatik kontrol cihazı;

Taşınabilir lamba;

Far açısı kontrol ünitesi (sol/sağ);

Sol/sağ arka koltuk ısıtması;

Lastik basıncı izleme modülü;

Sürücü/yolcu CCS kontrol modülü;

Otomatik şanzıman vites kolu göstergesi;

Konsol anahtarı;

Sürücü/yolcu koltuk ısıtma modülü.
WIPER RR Arka silecek rele;

Arka silecek motoru;

Çok fonksiyonlu anahtar;

Arka perde modülü.
BRAKE SWITCH Fren lambası anahtarı
P/WDW RH Sağ kapı cam kaldırıcı rele;

Sürücü ve yolcu cam kaldırıcı anahtarı;

Sıkışma önleyici cam kaldırıcı modülü;

Sağ arka cam kaldırıcı modülü;

Sağ arka cam kaldırıcı modülü.
PDM 2 Anahtar elektronik kontrol ünitesi;

Başlatma ve durdurma düğmesi;

Immobilizer modülü.
MODULE 5 Sürücü/yolcu elektrikli anahtar dış kolları;

Sürücü/yolcu elektrikli dikiz aynası;

Aktif emiş;

Sol/sağ arka koltuk ısıtma anahtarı;

Otomatik ışık sensörü ve fotodiyot;

Spor modu anahtarı;

Anahtar elektromanyetiği.
IG1 Rele ve sigorta kutusu m/o (sigorta F27, F28, F29, F30, F31)
MODULE 6 Gösterge paneli;

Sol/sağ ön koltuk ısıtma anahtarı;

Ön adaptif aydınlatma modülü;

Elektrikli park freni modülü.
MDPS EPS kontrol ünitesi
DR LOCK Kapı kilidi / açma rele;

ICM sigorta kutusu (çift kilit rele);

Yolcu/sürücü kapı kilidi aktüatörü;

Sol/sağ arka kapı kilidi aktüatörü.
Reklam
S/HEATER FRT Sürücü/yolcu koltuğu ısıtma kontrolörü;

Sürücü/yolcu koltuğu ısıtma kontrolörü.
INTERIOR LAMP Sürücü/yolcu kapı lambası;

Tavan konsol lambası;

Taşınabilir lamba;

Konsol lambası;

Torpidoda lamba;

Bagaj lambası;

Sürücü/yolcu erişim lambası;

Bagaj lambası;

Sol/sağ arka lambası;

Sol/sağ konsol lambası.
MULTIMEDIA Ses sistemi;

Ses ve navigasyonlu radyo;

Dönüştürücü (ses sistemi).
A/BAG SRS kontrol ünitesi
CURTAIN Arka perde modülü
MEMORY 1 Göstergeler seti;

Lastik basıncı izleme modülü;

Arka perde modülü;

Eğim sensörü;

Klima kontrol modülü;

BCM;

Kabin içindeki yetkisiz erişimi önlemek için ultrasonik sensör;

Sürücü IMS siren modülü;

Elektrikli dış dikiz aynası anahtarı.
A/BAG IND Gösterge paneli
PDM 3 Anahtar elektronik kontrol ünitesi
S/HEATER RR Arka koltuk ısıtması (sol/sağ)
MEMORY 2 Radyo alıcısı
PDM 1 Anahtar elektronik kontrol ünitesi
START Başlatma düğmesi olmadan:

Motor bölmesi rele ve sigorta kutusu (rele 8);

Ateşleme anahtarı;

Otomatik şanzıman vites aralığı anahtarı;

Başlatma düğmesi ile:

ECM / PCM;

Otomatik şanzıman vites aralığı anahtarı.
SUNROOF Panoramik tavan



Motor bölmesi

Sigorta kutusu

Motor bölmesinin sol tarafında bulunmaktadır.

Karşılaşma

MDPS EPS kontrol ünitesi
B+ 1 Bağlantı kutusu l / P (IPS 0 (4CH), IPS 1 (4CH), IPS 2 (2CH);

Sigorta F13 / F14 / F19 / F20 / F21 / F26 / F36).
Reklam
ABS 1 ESP kontrolörü;

Çok fonksiyonlu diagnostic konnektörü.
ABS 2 ESP kontrolörü;

Çok fonksiyonlu diagnostic konnektörü.
IG 2 Rele 9 (başlatma rele);

Ateşleme anahtarı (başlatma düğmesi olmadan);

Rele 6 (rele MRP 4 (ZAZH.2), başlatma düğmesi ile).
BLOWER Rele 4 (fan rele)
RR HTD Rele 11 (arka cam kurutucu rele)
B+ 2 Bağlantı kutusu l / P (IPS 3 (4CH), IPS 4 (4CH);

Sigorta F2 / F7 / F9 / F15).
AMP Amplifikatör, dönüştürücü (amplifikatör)
EPB 1 Elektrikli park freni modülü
EPB 2 Elektrikli park freni modülü
C/FAN Rele 1 (soğutma fanı rele (düşük);

Rele 2 (soğutma fanı rele (yüksek).
FRONT ICM sigorta kutusu (buz çözme rele)
DEICER Rele 5 (kornanın rele);

ICM sigorta kutusu (buz çözme rele).
HORN Rele 12 (Amerikan rele);

Fren lambası rele.
STOP LAMP ICM sigorta kutusu (far silecek rele)

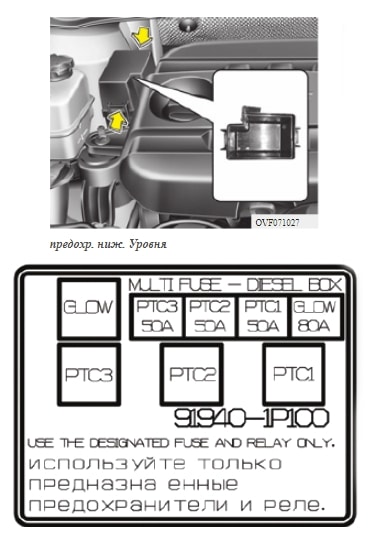

Ekstra kutu

Dizel motorlu Hyundai i40 (motor bölmesinin sağ tarafında). Motorun çalışmasından sorumlu:

  • GLOW – bujiler;
  • RTS – ek ısıtıcı.
