Hyundai Veracruz ix55 – sigorta kutusu

Hyundai Veracruz ix55 – sigorta kutusu şeması

2006, 2007, 2008, 2009, 2010, 2011, 2012 ve 2013



Kabin içindeki sigorta kutusu

Koruyucu bir panelin arkasında, gösterge panelinin altında yer almaktadır.

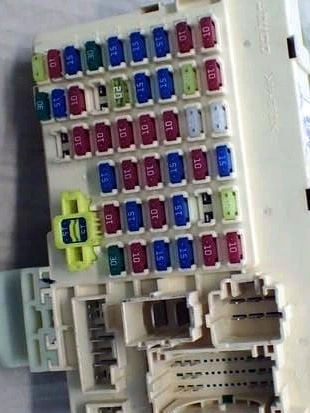

Örnek fotoğraf

Şeması

Amaç

SES 2	10A Ses, arka konsol prizi ve röle, dijital saat, BCM
C/ ÇAKMAK	20A Ön çakmak ve priz
A/TORBA2	Hava yastığı 10A
A/TORBA 1	SRS kontrol modülü 15A
A/TORBA IND	10A Gösterge aracı (hava yastığı uyarı ışığı)
Reklam
B/UP LP	10A Geri vites lambası rölesi, TCM, elektro kromatik ayna, geri vites alarm kontrol ünitesi
REJS	10A Çok fonksiyonlu anahtar, PIC immobilizatör modülü, sürücü/yolcu koltuğu ısıtma anahtarı
ATM CD	10A Anahtar kilidi bloğu, 4WD ECU, BCM, çok fonksiyonlu anahtar, yarı aktif motor montaj kontrol modülü
GRUP	10A Gösterge aracı, alternatör, BCM, PIC immobilizatör modülü
BAŞLANGIÇ	10A Hırsızlık alarm rölesi, arka kapak güç kontrol ünitesi
EPS	10A BCM, reosta, elektrikli cam açma anahtarı için ana/yardımcı anahtar
A / KON	10A Ön klima kontrol modülü, fan rölesi, arka klima kontrol modülü, arka klima rölesi, yağmur sensörü, açılır tavan kontrol modülü, elektro kromatik ayna
FR S/HTR	15A Sürücü/yolcu koltuğu ısıtma anahtarı
RR S/HTR	15A Arka cam ısıtma
ZSZ	10A IMS kontrol modülü, eğilebilir-teleskopik modül, PTC ısıtıcı rölesi, arka kapak güç kontrol modülü
H/LP, AQS	10A Far düşük ışık rölesi, AQS sensörü
DÜĞME FR	15A Ön silecek rölesi, ön silecek rölesi
ARKA SİLECEK.	15A Arka silecek kontrol modülü, arka silecek motoru
SOL ARKA	10A Sol far, sol arka lamba, ön far düşük ışık rölesi, arka kapak lambası
SAĞ ARKA	10A Sağ far, sağ arka lamba, bagaj lambası, aydınlatma
DR BLOK	20A Cam açma anahtarı, arka kapak güç rölesi, arka kapak aktüatörü
LP DİNLENME	15A Fren lambası anahtarı
H/LP DÜĞMESİ	20A Far sprey anahtarı
YAKIT ÜYESİ	15A Yakıt kapağı anahtarı
RR FOG	15A Arka sis lambası rölesi
Reklam
FR SİLECEK.	30A Ön silecek motoru
EĞİLME VE TELE	15A Eğilmiş – teleskopik modül
DRL	15A DRL kontrol modülü
P / WDW SOL	25A Sürücü güvenlik cam açma kontrolörü, sol arka elektrikli cam açma anahtarı
P/WDW SAĞ	25A Ön/arka cam açma anahtarı, sağ
MİRR HTD	10A Elektrikli ayarlı sol/sağ ısıtmalı dış ayna, ısıtmalı arka cam
P/OTURMA	30A IMS kontrol modülü, sürücü/yolcu koltuğu manuel anahtarı
ANAHTAR ÇÖZÜMÜ	10A Anahtar kilidi elektromanyeti, 4WD ECU, geri vites kornası, PIC direksiyon kolon mekanik kilidi
SDEG	15A Ön cam ısıtıcı rölesi
S/TAVAN	15A Açılır tavan kontrol modülü
RSE, AKILLI ANAHTAR	10A PIC immobilizatör modülü
AUDIO 1 (HAFIZA SIGORTASI)	15A Ses
ODADA LP (HAFIZA SIGORTASI)	15A Gösterge paneli, cam açma anahtarı, kapı lambası, oda lambası, veri arayüzü konektörü, BCM, kapı anahtarı
YEDİK	10A Yedek sigorta

Sigara çakmağı sigortası C / LIGHTER 20A olarak işaretlenmiştir.

Motor bölmesi

Ana kutu

Motor bölmesinin sol tarafında, bataryanın yanında yer almaktadır.

Karşılaşma

IGN 1	40A Kontak anahtarı (ACC, IG1)
Reklam
IGN 2	40A Marş rölesi, kontak anahtarı (IG2, START)
I/P B+1	50A sigorta (DR LOCK 20A, STOP LP 15A, SOL ARKA / SAĞ ARKA 10A)
I/P B+2	50A sigorta (P / OTURMA 30A, ANAHTAR ÇÖZÜM 10A, açılır tavan 15A, RSE / AKILLI ANAHTAR 10A, DONDURUCU 15A), hafıza sigortası (AUDIO1 15A, ODADA LP 15A)
P/ WDW	40A sigorta (P / WDW SOL / SAĞ 25A)
VANTİLATÖR	40A Fan rölesi
RR HTD	40A Arka cam buharlaştırıcı rölesi, sigorta (MİRR HTD 10A)
ECU	30A Motor kontrol rölesi (ECU DSL 20A / KOİL İGN 20A, ECU2 10A, SNSR1 15A, SNSR2 15A, SNSR3 15A)
ABS 1	ABS / ESP kontrol ünitesi 40A, evrensel test konektörü
ABS 2	ABS / ESP kontrol ünitesi 40A, evrensel test konektörü
TCU 1	15A TCM
TPMS	10A yarı aktif motor montaj elektromanyetik valf
B/ ALARM	10A Alarm kornası rölesi
F/POMPA	20A yakıt pompası rölesi
T / SIG	15A BCM
A / KON	10A Klima rölesi
ECU 1	10A ECM (GSL)
ATEŞLEME KOİLİ (GSL)	20A Ateşleme bobini #1 ~ #6, kondansatör
SNSR 1 (GSL)	15A ECM (GSL), MAF sensörü, yağ kontrol valfi, immobilizatör modülü, PCSV, VIV
SNSR 2 (GSL)	15A Yakıt pompası rölesi, oksijen sensörü no. 1 ~ no. 4
SNSR 3 (GSL)	Nozzle 10A #1 ~ #6, kondansatör / radyatör fan rölesi, klima rölesi;
ECU 2 (GSL)	10A ECM (GSL)
ECU DSL	20A ECM (DSL), ısıtıcı no. 1 PTC rölesi (DSL)
Reklam
SNSR 1 (DSL)	15A Yakıt dozaj grubu, egzoz gazı geri dönüş sürücüsü, immobilizatör modülü, EVGT sürücüsü
SNSR 2 (DSL)	15A Yakıt pompası rölesi, raydaki basınç ayar valfi
SNSR 3 (DSL)	10A Kondansatör/radyatör fan rölesi, klima rölesi, lambda sensörü
ECU 2 (DSL)	Fren lambası anahtarı 10A (DSL)
H / LP LO RH	15A Sağ far rölesi (düşük ışıklar)
H / LP LO LH	15A Sol far rölesi (düşük ışıklar)
H/LP YÜKSEK	20A Far rölesi (yüksek)
FR FOG	15A Ön sis lambası rölesi
KORN	15A Kornanın rölesi
BÖLÜM	ABS / ESP kontrol ünitesi 10A, ESP anahtarı
DIAG	Evrensel test konektörü 10A
ECU 3	10A ECM
TCU 2/AYDINLATMA	10A TCM, fren lambası anahtarı (GSL), ön ısıtma kontrol modülü (DSL), yakıt filtresi uyarı sensörü (DSL), hava akışı sensörü (DSL)

Araç bataryasının pozitif terminalinde yüksek güçlü kartuş sigortaları şeklinde bir güç sigorta kutusu da bulunabilir.

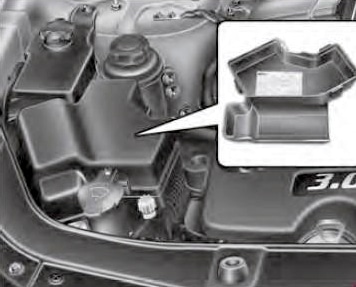

Ekstra kutu

Motor bölmesinin sağ tarafında yer almaktadır.

Açıklama

BLASK	Isıtıcı bujiler kontrol modülü 80A
PTC HTR 1	Isıtıcı PTC rölesi 50A no. 1
PTC HTR 2	Isıtıcı PTC rölesi 50A no. 2
PTC HTR 3	50A Isıtıcı PTC rölesi no. 3
F / FILTRE	30A Yakıt filtresi ısıtıcı rölesi
I/P B+3 KUTUSU	40A sigorta (RR FOG 15A, YAKIT KAPAK 15A, FR SİLECEK 30A, EĞİLME & TELE 15A)
C/VANTİLATÖR	40A Kondansatör fan rölesi no. 1
R / VANTİLATÖR	40A Radyatör fan rölesi
PT/KAPILAR	Arka kapılar kontrol modülü 30A;
ARAK VANTİLATÖR.	20A Arka klima rölesi
AMP	30A JBL Amplifikatör
P/SATIŞ	30A Konsol ve arka priz rölesi
