Jeep Wrangler (2020-2022) – sigorta kutusu

Demir Emre

Jeep Wrangler – sigorta kutusu şeması

Üretim yılı: 2021.

Güç Dağıtım Merkezi (PDC)

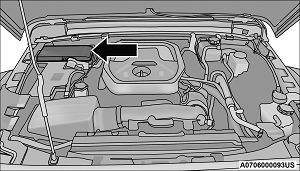

Güç Dağıtım Merkezi, motor bölümünde bataryanın yakınında bulunmaktadır. Bu merkez, kartuş sigortaları, mini sigortalar ve röleler içermektedir. PDC’nin üst kapağı, her sigorta/röle için yer, işlev ve boyutu gösteren bir etiketle işaretlenmiştir.

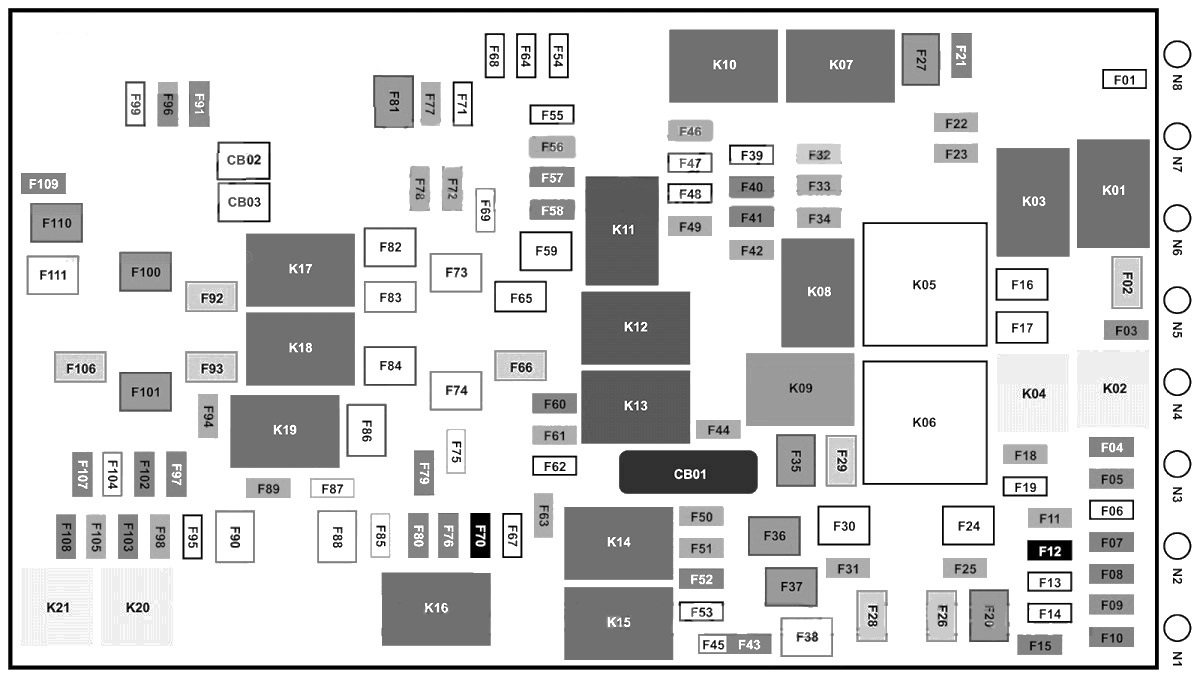

Jeep Wrangler (2021) – sigorta kutusu

Güç Dağıtım Merkezi

Jeep Wrangler (2021) – sigorta kutusu

F49

Jeep Wrangler – sigorta kutusu şeması

Üretim yılı: 2020.

Güç Dağıtım Merkezi (PDC)

Güç Dağıtım Merkezi, motor bölümünde bataryanın yakınında bulunmaktadır. Bu merkez, kartuş sigortaları, mini sigortalar ve röleler içermektedir. PDC’nin üst kapağı, her sigorta/röle için yer, işlev ve boyutu gösteren bir etiketle işaretlenmiştir.

Jeep Wrangler (2020) – sigorta kutusu

Güç Dağıtım Merkezi

Jeep Wrangler (2020) – sigorta kutusu

Yuva Kartuş Sigorta Micro Sigorta Açıklama
F01 – – Yedek
F02 40 A yeşil – Marş motoru
F03 – 5 A Kahverengi Akü akıllı sensörü (IBS)
F04 – 20 A sarı Yakıt pompası MTR/FPCM
Reklam
F05 – 5 A Kahverengi Kapı güvenliği
F06 – – Yedek
F07 – 15 A mavi Düşük sıcaklık soğutma pompası (LTR) — mevcutsa
F08 – 15 A mavi Şanzıman kontrol modülü TCM-8HP CYGNUS
F09 – – Yedek
F10 – 15 A mavi Ateşleme anahtarı düğümü (KIN); Radyo frekansı konsantratörü (RF konsantratörü);

Direksiyon sütunu elektrik bloğu (ESCL).
F11 – 10 A kırmızı UCI portu (USB ve AUX)
F12 – 25 A Şeffaf HIFI amplifikatörü
F13 – – Yedek
F14 – – Yedek
F15 – 15 A mavi Gösterge paneli kümesi (IPC); Yüksek dayanıklılık elektrik anahtar seti (SWITCH BANK-HD ELEC)
F 16 – – Yedek
F17 – – Yedek
F18 – 10 A kırmızı Klima debriyajı (AC CLUTCH)
F19 – – Yedek
F20 30 Amp Pembe – Merkezi Gövde Kontrolörü (CBC) 1-İÇ Aydınlatma
F21 – 20 A sarı Arka silecek
F22 – 10 A kırmızı Motor kontrol modülü (ECM);

Güç aktarma modülü (PCM);

Motor jeneratör ünitesi (MGU) UYANDIR;

Güç Paketi Ünitesi (PPU) UYANDIR.
F23 – 10 A kırmızı Güç aktarma modülü (PCM); Motor kontrol modülü (ECM).
F24 – – Yedek
Reklam
F25 – 10 A kırmızı Modül kaydırma kablosu (MOD_SBW)
F26 40 A yeşil – Merkezi Gövde Kontrolörü (CBC) 2 DIŞ IŞIK #1
F27 30 Amp Pembe – Ön silecekler
F28 40 A yeşil – Merkezi Gövde Kontrolörü (CBC) 3-GÜÇ KİLİTLERİ
F29 40 A yeşil – Merkezi Gövde Kontrolörü (CBC) 4 DIŞ IŞIK #2
F30 – – Yedek
F31 – 10 A kırmızı DİAGNOSTİK PORTU
F32 – 10 A kırmızı Isıtma

Havalandırma

İklim Modülü (HVAC CTRL MOD);

Direksiyon sütunu kilidi (SCL);

Yolcu sınıflandırma modülü (OCM);

Sürücü varlık algılama modülü (DPDM).
F33 – 10 A kırmızı ParkTronics sistemi (PTS); Modül kızılötesi kamera (IRCM);

Hava yastığı devre dışı bırakma ışıkları (HAVA YASTIĞI DEVRE DIŞI LMPS).
F34 – 10 A kırmızı Elektronik stabilite kontrolü (ESC); Elektrik hidrolik direksiyon (EHPS);

Akıllı Bar kontrol modülü (SBCM) UYANDIR.
F35 30 Amp Pembe – FREN POMPASI — mevcutsa
F36 30 Amp Pembe – Römork çekme modülü — mevcutsa
F37 30 Amp Pembe – Römork bağlantısı 7W — mevcutsa
F38 20 A mavi – Motor kontrol modülü ECM
F39 – 15 A mavi MGU soğutma sıvısı pompası (3.6) — mevcutsa
Reklam
F40 – 15 A mavi Güç aktarma modülü (DTCM); Aks kilidi (AXLE LOC) FT_RR.
F41 – 15 A mavi Gösterge kümesi (IC);

Güvenlik Geçidi (SGW) UYANDIR.
F42 – 10 A kırmızı Güç kontrol rölesi beslemesi (kesme/elektrik açma);

Yedek (kayışla çalıştırılan marş jeneratörü) — mevcutsa.
F43 – 20 A sarı GÜÇ ÇIKIŞI (ŞARJ) BATT
F44 – 10 A kırmızı Kızılötesi kamera (IRCAM) ISITMA
F45 – 20 A sarı GÜÇ ÇIKIŞI (ŞARJ) ATEŞLEME*
F46 – 10 A kırmızı AUTO HDLP LVL MOD/LVL MTR/HDLP SW
F47 – – Yedek
F48 – – Yedek
– 10 A kırmızı Yolcu emniyet kontrolörü (ORC)
F50 – 10 A kırmızı AKC HD*
F51 – 10 A kırmızı Dijital televizyon (DSRC);

USB;

iç dikiz aynası (ISRVM);

Pusula modülü (CSGM).
F52 – 20 A sarı Sigara LTR
F53 – – Yedek
F54 – – Yedek
F55 – 10 A kırmızı Modül merkezi işlemci (CVPM)
F56 – 10 A kırmızı Araç sıcaklık sensörü/PTC güç beslemesi ile HTR bobini
F57 – 20 A sarı Isıtmalı sürücü koltuğu
F58 – 20 A sarı Isıtmalı ön koltuk
F59 – – Yedek
F60 – 15 A mavi Direksiyon konfor modülü (CSWM) (HTD STR WHEEL)
F61 – 10 A kırmızı Sol kör nokta sensörü (LBSS); Sağ kör nokta sensörü (RBSS).
Reklam
F62 – – Yedek
10 A kırmızı Egzoz çıkışı *
F63 – 10 A kırmızı Yolcu immobilizasyon kontrolörü (ORC)
F64 – – Yedek
F65 – – Yedek
F66 40 A yeşil – Ön HVAC FAN MOTORU
F67 – – Yedek
F68 – – Yedek
F69 – 5 A Kahverengi Jeneratör grubu MGU Kayışla çalıştırılan marş jeneratörü (BSG) — mevcutsa
F70 – 25 A Şeffaf INJ/IGN COIL (GAS)/GLO PLUG MOD (DSL)
F71 – – Yedek
F72 – 10 A kırmızı HD ELEC ACC PKG — mevcutsa
F73 20 A mavi – PWR TOP LT
F74 20 A mavi – PWR TOP RT
F75 – 10 A kırmızı Güç modülü — batarya paket kontrol modülü ve yardımcı güç modülü (PPU-BPCM ve APM) Kayışla çalıştırılan marş jeneratörü (BSG) — ekipmana bağlı olarak
F76 – 20 A sarı ECM (gaz)/PCM (DSL)
F77 – 10 A kırmızı ISITMALI AYNALAR
F78 – 10 A kırmızı BİLGİSAYAR/ALARM/SİNYALİZATÖRLER/GİRİŞ SENSÖRLERİ
F79 – 20 A sarı AKILLI KEMER KONTROL MODÜLÜ
F80 – 15 A mavi Güç aktarma modülü (PCM) / SOL 1,2 BLOK CAM
10 A kırmızı Buhar kilidi vanası (BSG)
F81 30 Amp Pembe – Arka buharlaşma (elektrik aydınlatması — mevcutsa)
F82 30 Amp Pembe – YAKIT HTR — mevcutsa
F83 60 A sarı – GLO BUJİ — mevcutsa
F84 30 Amp Pembe – ÜRE HTR KONTROL ÜNİTESİ — mevcutsa
F85 – 10 A kırmızı PM SENSÖRÜ — mevcutsa
F86 30 Amp Pembe –
Yuva Kartuş Sigorta Mini Sigorta Açıklama
F01 – – Yedek
F02 40 A yeşil – Marş motoru
F03 – 5 A Kahverengi Akü akıllı sensörü (IBS)
Reklam
F04 – 20 A sarı Yakıt pompası MTR;

FPCM
F05 – 5 A Kahverengi Kapı güvenliği
F06 – – Yedek
F07 – 15 A mavi Düşük sıcaklık soğutma pompası (LTR) — mevcutsa
F08 – 15 A mavi Şanzıman kontrol modülü TCM-8HP CYGNUS
F09 – – Yedek
F10 – 15 A mavi Ateşleme anahtarı düğümü (KIN);

Radyo frekansı konsantratörü (RF konsantratörü);

Direksiyon sütunu elektrik bloğu (ESCL).
F11 – 10 A kırmızı UCI portu (USB ve AUX)
F12 – 25 A Şeffaf HIFI amplifikatörü
F13 – – Yedek
F14 – – Yedek
F15 – 15 A mavi Gösterge paneli kümesi (IPC);

Ağır elektrik paket anahtarı (banka anahtarı-HD ELEC).
F 16 – – Yedek
F17 – – Yedek
F18 – 10 A kırmızı Klima debriyajı (AC CLUTCH)
F19 – – Yedek
F20 30 Amp Pembe – Merkezi Gövde Kontrolörü (CBC) 1-İÇ Aydınlatma
F21 – 20 A sarı Arka silecek
F22 – 10 A kırmızı Motor kontrol modülü (ECM);

Güç aktarma modülü (PCM);

Motor jeneratör ünitesi (MGU) UYANDIR;

Güç Paketi Ünitesi (PPU) UYANDIR.
F23 – 10 A kırmızı Güç aktarma modülü (PCM);

Motor kontrol modülü (ECM)
F24 – – Yedek
F25 – 10 A kırmızı Modül kaydırma kablosu (MOD_SBW)
F26 40 A yeşil – Merkezi Gövde Kontrolörü (CBC) 2 DIŞ IŞIK #1
F27 30 Amp Pembe – Ön silecekler
F28 40 A yeşil – Merkezi Gövde Kontrolörü (CBC) 3-GÜÇ KİLİTLERİ
F29 40 A yeşil – Merkezi Gövde Kontrolörü (CBC) 4 DIŞ IŞIK #2
F30 – – Yedek
F31 – 10 A kırmızı DİAGNOSTİK PORTU
Reklam
F32 – 10 A kırmızı Isıtma

Havalandırma

İklim Modülü (HVAC CTRL MOD);

Direksiyon sütunu kilidi (SCL);

Yolcu sınıflandırma modülü (OCM);

Sürücü varlık algılama modülü (DPDM).
F33 – 10 A kırmızı ParkTronics sistemi (PTS);

Kızılötesi kamera modülü (IRCM);

Hava yastığı devre dışı bırakma ışıkları (HAVA YASTIĞI DEVRE DIŞI LMPS).
F34 – 10 A kırmızı Elektronik stabilite kontrolü (ESC);

Elektrik hidrolik direksiyon (EHPS);

Akıllı Bar kontrol modülü (SBCM) UYANDIR.
F35 30 Amp Pembe – FREN POMPASI — mevcutsa
F36 30 Amp Pembe – Römork çekme modülü — mevcutsa
F37 30 Amp Pembe – Römork bağlantısı 7W — mevcutsa
F38 20 A mavi – Motor kontrol modülü ECM
F39 – 15 A mavi MGU soğutma sıvısı pompası (3.6) — mevcutsa
F40 – 15 A mavi Güç aktarma modülü (DTCM); Aks kilidi (AXLE LOC) FT_RR.
F41 – 15 A mavi Gösterge kümesi (IC);

Güvenlik Geçidi (SGW) UYANDIR.
F42 – 10 A kırmızı Güç kontrol rölesi beslemesi (kesme/elektrik açma);

Yedek (kayışla çalıştırılan marş jeneratörü) — mevcutsa.
F43   20 A sarı GÜÇ ÇIKIŞI (ŞARJ) BATT
F44 – 10 A kırmızı Kızılötesi kamera (IRCAM) ISITMA
F45 – 20 A sarı GÜÇ ÇIKIŞI (ŞARJ) ATEŞLEME*
F46 – 10 A kırmızı AUTO HDLP LVL MOD/LVL MTR/HDLP SW
F47 – – Yedek
F48 – – Yedek
F49 – 10 A kırmızı Yolcu emniyet kontrolörü (ORC)
F50 – 10 A kırmızı HD ACC — mevcutsa
F51 – 10 A kırmızı Dijital televizyon (DSRC);

USB;

iç dikiz aynası (ISRVM);

Pusula modülü (CSGM).
F52 – 20 A sarı Sigara LTR
F53 – – Yedek
F54 – – Yedek
F55 – 10 A kırmızı Görsel işleme merkezi modülü (CVPM)
F56 – 10 A kırmızı Araç sıcaklık sensörü/PTC güç beslemesi ile HTR bobini
F57 – 20 A sarı Isıtmalı sürücü koltuğu
F58 – 20 A sarı Isıtmalı ön koltuk
F59 – – Yedek
F60 – 15 A mavi Direksiyon konfor modülü (CSWM) (HTD STR WHEEL)
F61 – 10 A kırmızı Sol kör nokta sensörü (LBSS); Sağ kör nokta sensörü (RBSS).
F62 – – Yedek
10 A kırmızı Egzoz çıkışı *
F63 – 10 A kırmızı Yolcu immobilizasyon kontrolörü (ORC)
F64 – – Yedek
F65 – – Yedek
F66 40 A yeşil – Ön HVAC FAN MOTORU
F67 – – Yedek
F68 – – Yedek
F69 – 5 A Kahverengi Jeneratör grubu MGU Kayışla çalıştırılan marş jeneratörü (BSG) — mevcutsa
F70 – 25 A Şeffaf INJ/IGN COIL (GAS)/GLO PLUG MOD (DSL)
F71 – – Yedek
F72 – 10 A kırmızı HD ELEC ACC PKG — mevcutsa
F73 20 A mavi – PWR TOP LT
F74 20 A mavi – PWR TOP RT
F75 – 10 A kırmızı Güç modülü — batarya paket kontrol modülü ve yardımcı güç modülü (PPU-BPCM ve APM) Kayışla çalıştırılan marş jeneratörü (BSG) — ekipmana bağlı olarak
F76 – 20 A sarı ECM (gaz)/PCM (DSL)
F77 – 10 A kırmızı ISITMALI AYNALAR
F78 – 10 A kırmızı BİLGİSAYAR/ALARM/SİNYALİZATÖRLER/GİRİŞ SENSÖRLERİ
F79 – 20 A sarı AKILLI KEMER KONTROL MODÜLÜ
F80 – 15 A mavi Güç aktarma modülü (PCM)
10 A kırmızı Buhar kilidi vanası (BSG)
F81 30 Amp Pembe – Arka buharlaşma (elektrik aydınlatması — mevcutsa)
F82 30 Amp Pembe – YAKIT HTR — mevcutsa
F83 60 A sarı – GLO BUJİ — mevcutsa
F84 30 Amp Pembe – ÜRE HTR KONTROL ÜNİTESİ — mevcutsa
F85 – 10 A kırmızı PM SENSÖRÜ — mevcutsa
F86 30 Amp Pembe – FREN POMPASI 2 — mevcutsa
F87 – 10 A kırmızı GÜÇLENDİRME/PULİZ PMP — mevcutsa
F88 20 A mavi – NOx SENSÖRÜ #1/ #2 — mevcutsa
F89 – 10 A kırmızı Direksiyon sütunu kontrol modülü (SCCM); Hız kontrolü (CRUISE CTL); dijital televizyon (DTV);

EVIC;

Hava yastığı devre dışı bırakma ışığı.
F90 20 A mavi – Römork PARK ETME LMP — mevcutsa
F91 – 20 A sarı KORNALAR
F92 40 A yeşil – HD ACCY #2 — mevcutsa
F93 40 A yeşil – HD ACCY #1 — mevcutsa
F94 – – Yedek
F95 – – Yedek
F96 – 10 A kırmızı AYNALARI PWR SW
F97 – 20 A sarı RADYO/TBM
F98 – 10 A kırmızı SW BANK-HD ELEKTRİK/OFF ROAD
F99 – – Yedek
F100 30 Amp Pembe – ESC-ECU VE VALFLER
F101 30 Amp Pembe – Güç aktarma modülü (DTCM)
F102 – 15 A mavi ÇİFT USB PORTU
F103 – 15 A mavi HD ACCY #3 — mevcutsa
F104 – 15 A mavi PPU SOĞUTMA POMPASI — mevcutsa
F105 – 10 A kırmızı Entegre merkezi durum (ICS);

Isıtma Havalandırma İklimlendirme (HVAC).
F106 50 A kırmızı – Hız kontrolü (ESC)-POMPA MTR
F107 – 20 A sarı FREN/ÇEVİRME RİMORCH LT — mevcutsa
F108 – 15 A mavi HD ACCY #4 — mevcutsa
F109 – 20 A sarı FREN/ÇEVİRME RİMORCH RT — mevcutsa
F110 30 Amp Pembe – GÜÇ DÖNÜŞTÜRÜCÜ
F111 20 A mavi – RİMORCH KANCASI — mevcutsa

* Müşteri, Cargo Güç Prizini F43’ten F45’e geçirmeyi seçebilir; bu, ateşleme açıkken beslenir.

Jeep Wrangler – sigorta kutusu şeması

Üretim yılı: 2021.

Güç Dağıtım Merkezi (PDC)

Güç Dağıtım Merkezi, motor bölümünde bataryanın yakınında bulunmaktadır. Bu merkez, kartuş sigortaları, mini sigortalar ve röleler içermektedir. PDC’nin üst kapağı, her sigorta/röle için yer, işlev ve boyutu gösteren bir etiketle işaretlenmiştir.

Jeep Wrangler (2021) – sigorta kutusu

Güç Dağıtım Merkezi

Jeep Wrangler (2021) – sigorta kutusu

F49
Yuva Kartuş Sigorta Micro Sigorta Açıklama
F01 – – Yedek
F02 40 A yeşil – Marş motoru
F03 – 5 A Kahverengi Akü akıllı sensörü (IBS)
F04 – 20 A sarı Yakıt pompası MTR/FPCM
F05 – 5 A Kahverengi Kapı güvenliği
F06 – – Yedek
F07 – 15 A mavi Düşük sıcaklık soğutma pompası (LTR) — mevcutsa
F08 – 15 A mavi Şanzıman kontrol modülü TCM-8HP CYGNUS
F09 – – Yedek
F10 – 15 A mavi Ateşleme anahtarı düğümü (KIN); Radyo frekansı konsantratörü (RF konsantratörü);

Direksiyon sütunu elektrik bloğu (ESCL).
F11 – 10 A kırmızı UCI portu (USB ve AUX)
F12 – 25 A Şeffaf HIFI amplifikatörü
F13 – – Yedek
F14 – – Yedek
F15 – 15 A mavi Gösterge paneli kümesi (IPC); Yüksek dayanıklılık elektrik anahtar seti (SWITCH BANK-HD ELEC)
F 16 – – Yedek
F17 – – Yedek
F18 – 10 A kırmızı Klima debriyajı (AC CLUTCH)
F19 – – Yedek
F20 30 Amp Pembe – Merkezi Gövde Kontrolörü (CBC) 1-İÇ Aydınlatma
F21 – 20 A sarı Arka silecek
F22 – 10 A kırmızı Motor kontrol modülü (ECM);

Güç aktarma modülü (PCM);

Motor jeneratör ünitesi (MGU) UYANDIR;

Güç Paketi Ünitesi (PPU) UYANDIR.
F23 – 10 A kırmızı Güç aktarma modülü (PCM); Motor kontrol modülü (ECM).
F24 – – Yedek
F25 – 10 A kırmızı Modül kaydırma kablosu (MOD_SBW)
F26 40 A yeşil – Merkezi Gövde Kontrolörü (CBC) 2 DIŞ IŞIK #1
F27 30 Amp Pembe – Ön silecekler
F28 40 A yeşil – Merkezi Gövde Kontrolörü (CBC) 3-GÜÇ KİLİTLERİ
F29 40 A yeşil – Merkezi Gövde Kontrolörü (CBC) 4 DIŞ IŞIK #2
F30 – – Yedek
F31 – 10 A kırmızı DİAGNOSTİK PORTU
F32 – 10 A kırmızı Isıtma

Havalandırma

İklim Modülü (HVAC CTRL MOD);

Direksiyon sütunu kilidi (SCL);

Yolcu sınıflandırma modülü (OCM);

Sürücü varlık algılama modülü (DPDM).

F33 – 10 A kırmızı ParkTronics sistemi (PTS); Modül kızılötesi kamera (IRCM);

Hava yastığı devre dışı bırakma ışıkları (HAVA YASTIĞI DEVRE DIŞI LMPS).

F34 – 10 A kırmızı Elektronik stabilite kontrolü (ESC); Elektrik hidrolik direksiyon (EHPS);

Akıllı Bar kontrol modülü (SBCM) UYANDIR.

F35 30 Amp Pembe – FREN POMPASI — mevcutsa
F36 30 Amp Pembe – Römork çekme modülü — mevcutsa
F37 30 Amp Pembe – Römork bağlantısı 7W — mevcutsa
F38 20 A mavi – Motor kontrol modülü ECM
F39 – 15 A mavi MGU soğutma sıvısı pompası (3.6) — mevcutsa
F40 – 15 A mavi Güç aktarma modülü (DTCM); Aks kilidi (AXLE LOC) FT_RR.
F41 – 15 A mavi Gösterge kümesi (IC);

Güvenlik Geçidi (SGW) UYANDIR.

F42 – 10 A kırmızı Güç kontrol rölesi beslemesi (kesme/elektrik açma);

Yedek (kayışla çalıştırılan marş jeneratörü) — mevcutsa.

F43 – 20 A sarı GÜÇ ÇIKIŞI (ŞARJ) BATT
F44 – 10 A kırmızı Kızılötesi kamera (IRCAM) ISITMA
F45 – 20 A sarı GÜÇ ÇIKIŞI (ŞARJ) ATEŞLEME*
F46 – 10 A kırmızı AUTO HDLP LVL MOD/LVL MTR/HDLP SW
F47 – – Yedek
F48 – – Yedek
– 10 A kırmızı Yolcu emniyet kontrolörü (ORC)
F50 – 10 A kırmızı AKC HD*
F51 – 10 A kırmızı Dijital televizyon (DSRC);

USB;

iç dikiz aynası (ISRVM);

Pusula modülü (CSGM).

F52 – 20 A sarı Sigara LTR
F53 – – Yedek
F54 – – Yedek
F55 – 10 A kırmızı Modül merkezi işlemci (CVPM)
F56 – 10 A kırmızı Araç sıcaklık sensörü/PTC güç beslemesi ile HTR bobini
F57 – 20 A sarı Isıtmalı sürücü koltuğu
F58 – 20 A sarı Isıtmalı ön koltuk
F59 – – Yedek
F60 – 15 A mavi Direksiyon konfor modülü (CSWM) (HTD STR WHEEL)
F61 – 10 A kırmızı Sol kör nokta sensörü (LBSS); Sağ kör nokta sensörü (RBSS).
F62 – – Yedek
10 A kırmızı Egzoz çıkışı *
F63 – 10 A kırmızı Yolcu immobilizasyon kontrolörü (ORC)
F64 – – Yedek
F65 – – Yedek
F66 40 A yeşil – Ön HVAC FAN MOTORU
F67 – – Yedek
F68 – – Yedek
F69 – 5 A Kahverengi Jeneratör grubu MGU Kayışla çalıştırılan marş jeneratörü (BSG) — mevcutsa
F70 – 25 A Şeffaf INJ/IGN COIL (GAS)/GLO PLUG MOD (DSL)
F71 – – Yedek
F72 – 10 A kırmızı HD ELEC ACC PKG — mevcutsa
F73 20 A mavi – PWR TOP LT
F74 20 A mavi – PWR TOP RT
F75 – 10 A kırmızı Güç modülü — batarya paket kontrol modülü ve yardımcı güç modülü (PPU-BPCM ve APM) Kayışla çalıştırılan marş jeneratörü (BSG) — ekipmana bağlı olarak
F76 – 20 A sarı ECM (gaz)/PCM (DSL)
F77 – 10 A kırmızı ISITMALI AYNALAR
F78 – 10 A kırmızı BİLGİSAYAR/ALARM/SİNYALİZATÖRLER/GİRİŞ SENSÖRLERİ
F79 – 20 A sarı AKILLI KEMER KONTROL MODÜLÜ
F80 – 15 A mavi Güç aktarma modülü (PCM) / SOL 1,2 BLOK CAM
10 A kırmızı Buhar kilidi vanası (BSG)
F81 30 Amp Pembe – Arka buharlaşma (elektrik aydınlatması — mevcutsa)
F82 30 Amp Pembe – YAKIT HTR — mevcutsa
F83 60 A sarı – GLO BUJİ — mevcutsa
F84 30 Amp Pembe – ÜRE HTR KONTROL ÜNİTESİ — mevcutsa
F85 – 10 A kırmızı PM SENSÖRÜ — mevcutsa
F86 30 Amp Pembe –

Post correlati:

  1. Jeep Grand Cherokee (2004-2022) – sigorta kutusu
  2. Jeep Compass (2012-2022) – sigorta kutusu
  3. Jeep Wrangler JK (2010’dan itibaren) – ampul spesifikasyonları
  4. Jeep Grand Cherokee WK2 (2013’ten itibaren) – ampul spesifikasyonları
  5. Jeep Cherokee KL (2013’ten itibaren) – ampul spesifikasyonları
  6. Jeep Wrangler TJ (1997-2006) – sigorta kutusu
  7. Jeep Wrangler JK (2007-2018) – sigorta kutusu
  8. Jeep Wrangler YJ (1987-1995) – sigorta kutusu
Okumak  Jeep Cherokee KJ (2002-2007) – sigorta kutusu
Demir Emre

Demir Emre

Adım Emre Demir ve SigortaDiyagramı.com'un kurucusuyum. Yıllardır otomotiv elektroniği alanında çalışıyorum ve özellikle araç elektrik sistemlerinin tanılaması ve bakımı konusunda büyük bir tutkum var. Bu siteyi, kendi araçları için net ve güvenilir sigorta kutusu şemaları arayan herkese basit ve kapsamlı bir araç sunmak amacıyla oluşturdum. Hedefim, zamandan tasarruf etmenize yardımcı olmak, hataları önlemek ve elektriksel sorunları hızlı ve etkili bir şekilde çözmenizi sağlamaktır.
