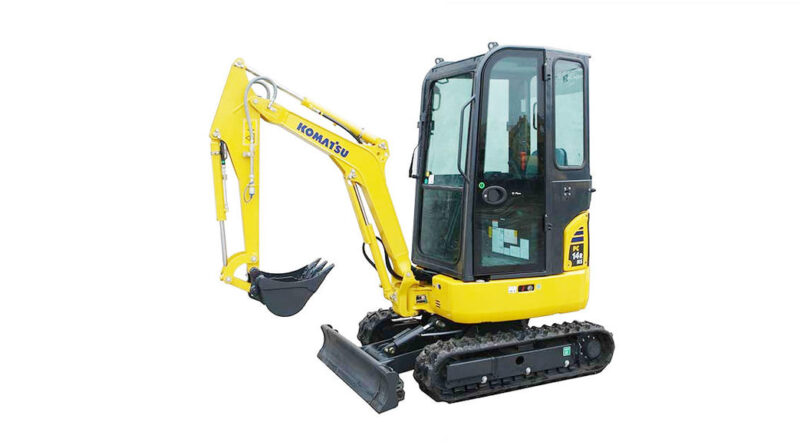

Komatsu PC14R-2 – sigorta kutusu
Komatsu PC14R-2 – sigorta paneli şeması
Üretim yılı:
Sigorta paneli
| No | Ampere [A] | Açıklama |
| 1 | 10 | Radyo beslemesi |
| 2 | 30 | Motor durdurma elektromanyetik valf beslemesi;
Motor durdurma saati; Güvenlik rölesi; Alternatör uyarımı. |
| 3 | 10 | Yakıt pompası;
Çalışma lambası. |
| 4 | 20 | Yüksek-düşük hız anahtarı;
PPC elektromanyetik valf; Ekran beslemesi. |
| 5 | 15 | Korna |
| 6 | 15 | Cam silecek fırçası;
Üst aydınlatma; Isıtma (kabinli makine için). |
| 7 | 10 | Opsiyonel ekipman |
| 8 | 10 | Dönme lambası |
| 9 | — | Boş |
| 10 | — | Boş |
| 11 | — | Boş |
Ana sigorta
Eğer marş motoru, anahtarı ON konumuna çevirdikten sonra çalışmıyorsa, sigorta (1) yanmış olabilir. Sigortayı kontrol etmek ve gerekirse değiştirmek için cihazın sol tarafındaki kapağı açın. Ana sigorta akünün üzerindedir.
