Komatsu PC30-7 – sigorta kutusu
Komatsu PC30-7 – sigorta paneli şeması
Üretim yılı:
Sigorta paneli
| Nr | Ampere [A] | Açıklama | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Yedek sigorta | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Motor kontrol sistemi;
Çalışma ekipmanı kolu kilit valfi. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 20 | Ekran paneli;
Silecek*; Isıtma*; İç aydınlatma*; Radyo*. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Ön far;
Vites seçici valf. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 30 | Motor kontrol sistemi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * Bu noktalar yalnızca kabinli makine için geçerlidir. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

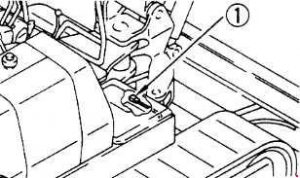

Sigorta bağlantısı
Anahtar ON konumuna döndürüldüğünde güç açılmıyorsa, sigorta telinde bir kopma olabilir ® , bu nedenle şasi sağındaki kapağı çıkarın ve kontrol edin veya değiştirin.
