Komatsu PC45-1 – sigorta kutusu
Komatsu PC45-1 – sigorta kutusu şeması
Üretim yılı:
Sigorta Kutusu
| No | Ampere [A] | Açıklama | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Yedek sigorta | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Motor kontrol sistemi;
Çalışma ekipmanı kolu kilit valfi. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 20 | Gösterge paneli;
Silecek*; Isıtma*; İç aydınlatma*; Radyo*. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Ön far;
Vites seçici valf. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 30 | Motor kontrol sistemi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * Bu noktalar yalnızca kabinli makine için geçerlidir. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

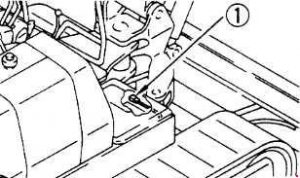

Sigorta Bağlantısı
Anahtar ON konumuna döndürüldüğünde güç açılmıyorsa, sigorta telinde bir kesinti olabilir ®, bu nedenle kasanın sağ tarafındaki kapağı çıkarın ve kontrol edin veya değiştirin.
