Lexus ES 250 (VZV21) (1989-1991) – sigorta kutusu
Sigorta ve Röle Şeması – Lexus ES 250 (VZV21)
Aşağıdaki yıllarda üretilen araçlarla ilgilidir:
1989, 1990, 1991.

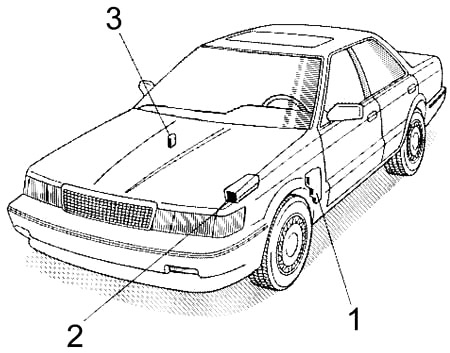

Sigortaların Konumu
- Sürücü tarafı yan paneli
- Motor bölmesi
- Yolcu tarafı yan paneli

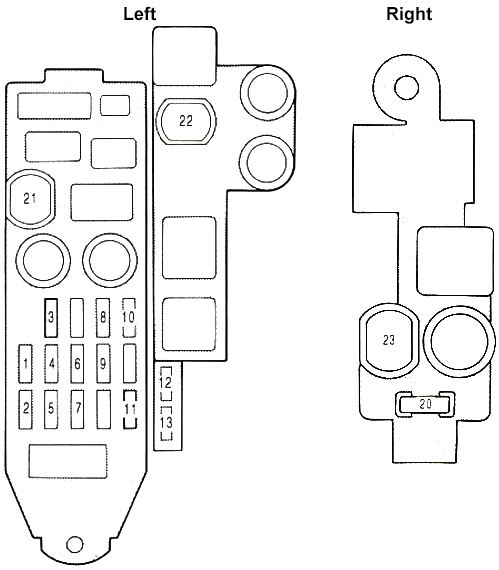

İç Mekandaki Sigorta Kutuları
İç mekanda iki sigorta bloğu bulunmaktadır – biri sürücü tarafı erişim panelinde, diğeri yolcu tarafı erişim panelindedir.
| Numara | Ampere [A] | Açıklama | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 15 | Ateşleyici, dijital saat ekranı, şanzıman kilit sistemi (otomatik şanzıman) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Şarj sistemi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 15 | Göstergeler ve ölçüm cihazları, uyarı lambaları (şarj lambası ve kapı açık lambası hariç), geri vites lambaları, otomatik şanzıman sistemi, arka cam buzdolabı, elektrikli camlar, kapı kilit sistemi, dış dikiz aynası buzdolabı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 7,5 | Radyo, kaset çalar, elektrikli dikiz aynaları | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklam |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 20 | Silecekler ve ön cam yıkayıcı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 7,5 | Sinyal lambası açma | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15 | Cruise control sistemi, elektronik kontrollü otomatik şanzıman, şanzıman kilit sistemi (otomatik şanzıman) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Fren lambaları, cruise control devre dışı bırakma sistemi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Motor rölanti sistemi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Arka lambalar, konum lambaları, plaka aydınlatması, gösterge paneli aydınlatması, torpido aydınlatması; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 7,5 | Şarj sistemi, şarj uyarı lambası, emisyon kontrol sistemi, elektrikli soğutma fanları, elektronik enjeksiyon sistemi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Arka cam buzdolabı, kilitlenme önleyici sistem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 15 | Sis lambaları | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 30 | Arka cam buzdolabı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 30 | Açılır tavan, elektrikli camlar, kapı kilit sistemi, elektrikli koltuk | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | İklimlendirme sistemi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 40 | Klima kontrol sistemi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

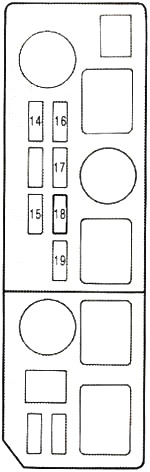

Motor Bölmesindeki Sigorta Kutusunun Şeması
| Numara | Ampere [A] | Açıklama | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 15 | Sağ far | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 20 | Radyo, kaset çalar, saat, elektronik kontrollü otomatik şanzıman, elektrikli anten, iç aydınlatma, kişisel aydınlatma, kapılardaki tavan aydınlatması, bagaj aydınlatması, anahtar açma uyarı lambası, kapı açık uyarı lambası | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 15 | Sol far | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | Acil durum farları, kornalar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 15 | Elektronik enjeksiyon sistemi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 7,5 | Şarj sistemi, şarj uyarı lambası | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
