Lexus SC 430 (Z40) (2001-2010) – sigorta kutusu

İçindekiler

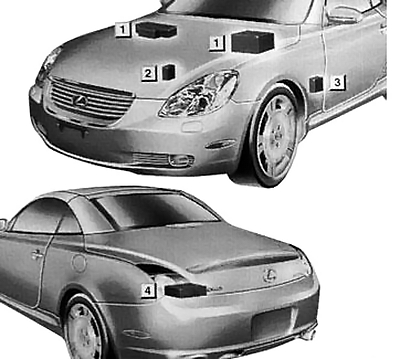

Sigorta ve Röle Şeması – Lexus SC 430 (Z40)

Aşağıdaki yıllarda üretilen yeni araçlar için geçerlidir:

2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.

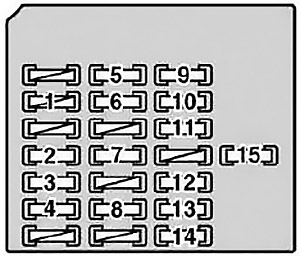

Kolu çekin ve kapağı çıkarın.

Numara	Ampere [A]	Açıklama
1	15	Eğimli ve teleskopik kontrol
2	5	İklimlendirme sistemi, ses sistemi, torpido aydınlatması, yol bilgileri ekranı, çakmak, elektronik gaz kelebeği kontrol sistemi
3	15	Sis farları, far anahtarı
4	30	Koltuk güç sistemi
Reklam
5	10	Gösterge ve ölçüm aletleri, far temizleme, şarj sistemi, emniyet kemeri gerdirme sistemi
6	7,5	Eğimli ve teleskopik kontrol, kapı kilit sistemi, SRS sistemi, koltuk güç sistemi
7	30	Silecek motoru
8	15	Güç kaynağı noktasında
9	7,5	Dijital arıza teşhis sistemi
10	5	Güç kaynağı
11	7,5	2001-2005: Araç çekiş kontrol sistemi
11	7,5	2005-2010: Araç denge kontrol sistemi
12	7,5	2001-2005: Hırsızlık önleme sistemi
12	7,5	2005-2010: Çok noktalı/sıralı enjeksiyon sistemi
13	7,5	Arka farlar, yan konum lambaları, park lambaları, far anahtarı
14	5	Fren lambaları
15	10	İklimlendirme sistemi

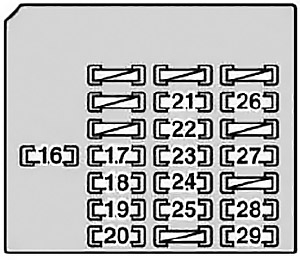

Kolu çekin ve kapağı çıkarın.

Numara	Ampere [A]	Açıklama
16	7,5	SRS
17	7,5	Kapı kilidi, direksiyon kilidi, koltuk güç sistemi, katlanabilir sert tavan, motor immobilizer
18	7,5	Eğimli ve teleskopik kontrol, far anahtarı, silecek ve yıkama anahtarı, sinyal lambası anahtarı
19	7,5	İç aydınlatma, kişisel aydınlatma, motor bölmesi aydınlatması, ayak aydınlatması, motor anahtarı aydınlatması, bagaj aydınlatması, anten, garaj kapısı açma sistemi, ses sistemi
20	7,5	Gösterge ve ölçüm aletleri, araç çekiş kontrol sistemi, lastik basıncı uyarı sistemi
21	5	2001-2005: Far seviyelendirme sistemi
21	Reklam
10	2005-2010: Far seviyelendirme sistemi
22	10	Vites kilidi, koltuk ısıtma, yol bilgileri ekranı, anten, iç dikiz aynası, hırsızlık önleme sistemi
23	20	Koltuk ısıtma
24	10	Ses sistemi, yol bilgileri ekranı, emniyet kemeri uyarı lambası, vites kilidi sistemi
25	15	Çakmak
26	20	Silecek motoru
27	5	İklimlendirme sistemi
28	30	Koltuk güç sistemi
29	5	TV, navigasyon sistemi

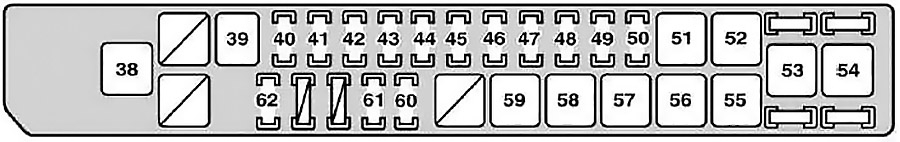

Kollara basın ve kapağı çıkarın.

Numara	Ampere [A]	Açıklama
38	20	Çok noktalı/sıralı enjeksiyon sistemi
39	50	Farlar (konum lambaları)
40	20	Çok noktalı/sıralı enjeksiyon sistemi
41	25	Elektrikli pencereler, elektrikli kapılar, elektrikli yan aynalar, dış yan aynaların buharlaşması, kapılardaki tavan aydınlatması
42	25	Elektrikli pencereler, elektrikli kapılar, elektrikli yan aynalar, dış yan aynaların buharlaşması, kapılardaki tavan aydınlatması
Reklam
43	15	“DOME”, “MPX-B1”, “MPX-B2” ve “MPX-B3” sigortalarındaki tüm elemanlar
44	15	Sinyal lambaları, acil flaşörler
45	15	Çok noktalı/sıralı enjeksiyon sistemi
46	10	Korna, far anahtarı
47	30	Ses sistemi
48	5	Telefon
49	5	Şarj sistemi
50	25	Çok noktalı/sıralı enjeksiyon sistemi
51	30	“ST” ve “IG2” sigortalarındaki tüm elemanlar ve marş sistemi
52	40	Tekerlek kilitleme önleme sistemi
53	140	Şarj sistemi
54	60	Tekerlek kilitleme önleme sistemi
55	50	İklimlendirme sistemi
56	50	“ODFOG”, “SAĞ TAVAN”, “SOL TAVAN”. “SAĞ LUG”, “SOL LUG”. “P-TACA”. “LCE LP” ve “FUEL OPN” sigortalarındaki tüm elemanlar
57	30	Far temizleme
58	40	İklimlendirme sistemi
59	40	İklimlendirme sistemi
60	15	Sağ far (konum lambaları)
61	15	Sol far (konum lambaları)
62	20	Far (yüksek ışık), far anahtarı

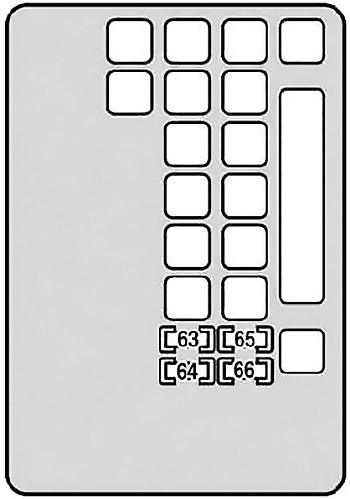

Kollara basın ve kapağı çıkarın.

Numara	Ampere [A]	Açıklama
63	7,5	Marş sistemi
Reklam
64	10	Çok noktalı/sıralı enjeksiyon sistemi, emisyon kontrol sistemi
65	5	Çok noktalı/sıralı enjeksiyon sistemi, kilitlenme önleyici sistem, çekiş kontrol sistemi, araç denge kontrol sistemi, hız sabitleyici
66	5	Çok noktalı/sıralı enjeksiyon sistemi

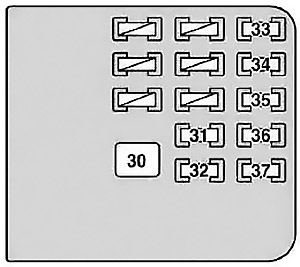

Kolu çekin ve kapağı çıkarın.

Numara	Ampere [A]	Açıklama
30	30	Arka cam buharlaştırıcı
31	7,5	Plaka aydınlatması
32	20	Katlanabilir sert tavan kilidi
33	10	Yakıt deposu açma
34	20	Katlanabilir sert tavan kilidi
38	20	Yan pencereler
36	20	Bagaj kilidi sistemi
37	20	Bagaj kilidi sistemi
