Sigorta ve Röle Şeması – Lexus LS 430 (XF30)

Aşağıdaki yıllarda yeni araçlarla ilgilidir:

2000, 2001, 2002, 2003, 2004, 2005, 2006.

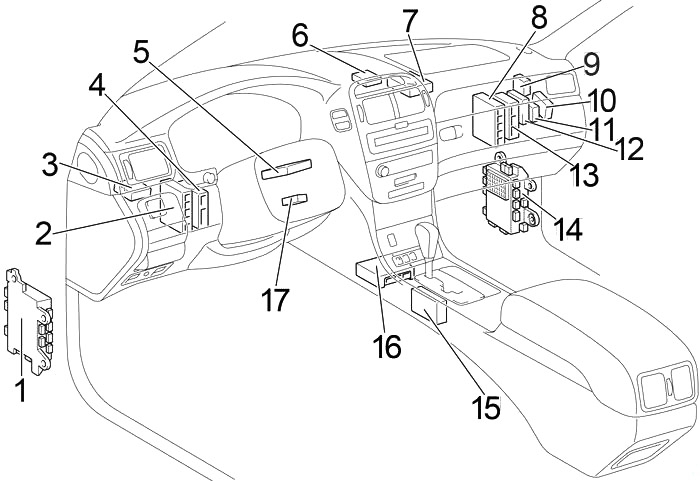

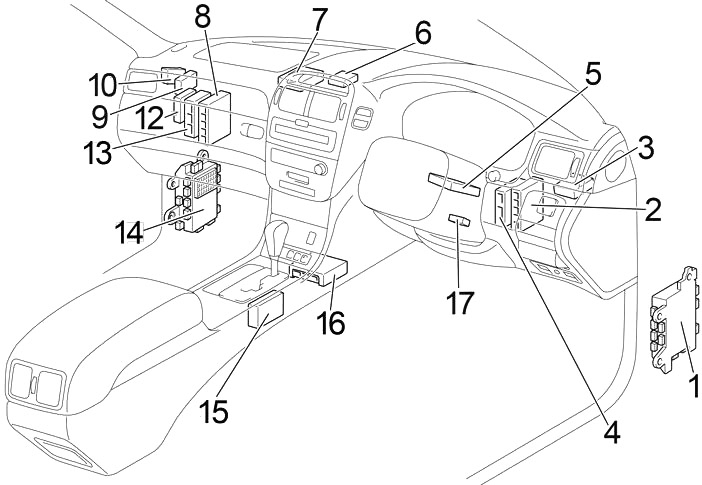

Kabin

Sol direksiyon

Sağ direksiyon

1. Sigorta kutusu 1
2. 2000-2003: ECU çekiş kontrolü
   2003-2006: ECU hava süspansiyonu
3. ECU bagaj kapak
4. ECU Güç Eğimi ve Güç Telescopik
5. ECU direksiyon kilidi (Smart Key sistemi ile)
6. Anahtar transponder bilgisayarı (Smart Key sistemi olmadan)
7. ECU hırsızlık önleyici
8. İklim kontrol ünitesi
9. 2003-2006: ECU PPS
10. 2004-2006: ECU mesafe kontrolü
11. 2003-2006: ECU AFS
12. 2000-2003: ECU far seviye kontrolü
13. 2000-2003: ECU hava süspansiyonu
14. Sigorta kutusu 2
15. ECU otomatik şanzıman kontrolü
16. Hava yastığı sensör ünitesi
17. Anahtar transponder amplifikatörü

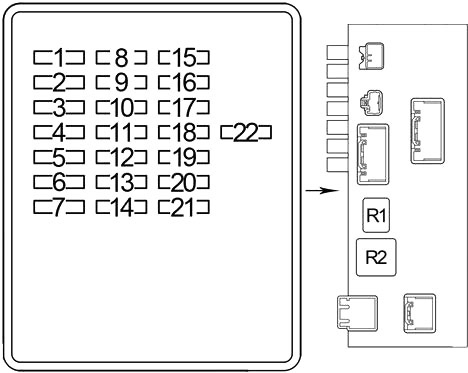

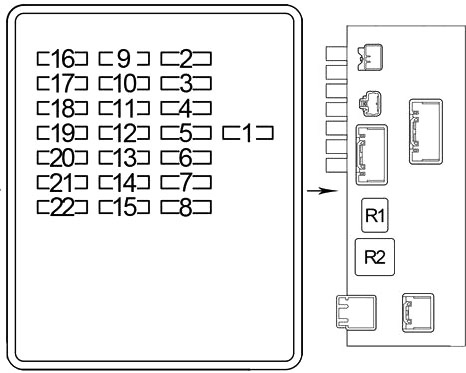

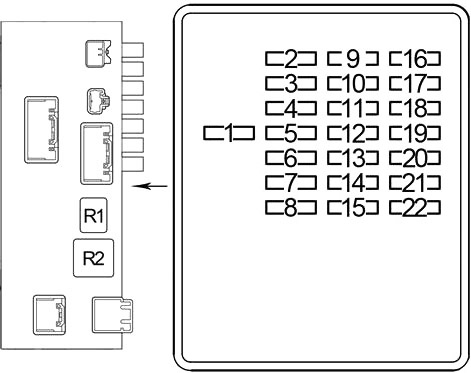

Kabin sigorta kutusu no. 1 (sürücü tarafı)

Sigorta kutusu, sürücünün ayak alanında, gösterge panelinin altında bulunmaktadır. Sigortalara erişmek için kapağı çıkarın.

Sol direksiyon

Sağ direksiyon

Numara	Ampere [A]	Açıklama
1	7,5	RHD: ses sistemi, navigasyon sistemi
2	20	Eğim ve teleskopik kontrol
3	30	RHD: ses sistemi
4	7,5	Lexus park yardım sistemi, arka koltuk ısıtma, arka koltuk iklimlendirme, çok fonksiyonlu ekran, ses sistemi, çakmak, gösterge paneli aydınlatması, bozuk para bölmesi aydınlatması, dikiz aynası aydınlatması, torpido aydınlatması, elektrikle ayarlanabilir arka koltuk, elektronik olarak modüle edilmiş hava süspansiyonu, göstergeler, saat, vites kilidi sistemi, araç denge kontrol sistemi, güneşlik, elektrikli dikiz aynası kontrol sistemi, konsol aydınlatması, yakıt kapak açma sistemi, adaptif ön aydınlatma sistemi (AFS)
Reklam
5	–	–
6	30	Elektrikli koltuk sistemi
7	–	–
8	7,5	Göstergeler ve sayaçlar, Lexus park yardım sistemi, vites kilidi sistemi
9	7,5	Eğim ve teleskopik kontrol, elektrikli kapı kilidi sistemi, elektrikli koltuk sistemi, motor immobilizer sistemi
10	15	koltuk ısıtma, koltuk iklimlendirme sistemi
11	20	Elektronik olarak modüle edilmiş hava süspansiyonu sistemi
12	7,5	Vites kilidi sistemi, hırsızlık önleyici sistemi
13	15	Güç kaynağı prizi
14	15	Arka çakmak
15	7,5	Dahili teşhis sistemi
16	7,5	Başlatma sistemi
17	7,5	Araç denge kontrol sistemi
18	5	emniyet kemerleri
19	7,5	Hırsızlık önleyici sistem
20	7,5	İklimlendirme sistemi
21	5	Fren lambaları
22	10	Serinletici koltuk
Röle
R1	Aksesuarlar (D-ACC)
Reklam
R2	Ateşleme (D-IG1)

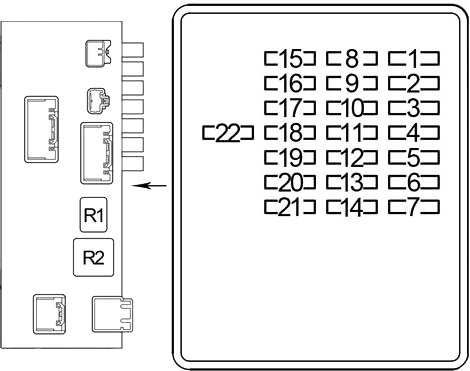

Kabin sigorta kutusu no. 2 (yolcu tarafı)

Sigorta kutusu, yolcunun ayak alanında, gösterge panelinin altında bulunmaktadır. Sigortalara erişmek için kapağı çıkarın.

Sol direksiyon

Sağ direksiyon

Numara	Ampere [A]	Açıklama
1	7,5	2000-2003: SRS hava yastığı sistemi, motor immobilizer sistemi, direksiyon kilidi sistemi
1	30	2003-2006: SRS hava yastığı sistemi, motor immobilizer sistemi, direksiyon kilidi sistemi, başlatma sistemi
2	15	Acil durum göstergeleri
3	7,5	Direksiyon kilidi sistemi
4	7,5	2000-2003: Çok fonksiyonlu ekran
	7,5	2003-2006: SRS hava yastığı sistemi, motor immobilizer sistemi, direksiyon kilidi sistemi, başlatma sistemi
	7,5	2003-2006: “STA” ve “IG2” içindeki tüm bileşenler, başlatma sistemi
5	7,5	Kapı kilidi sistemi, motor immobilizer sistemi, direksiyon kilidi sistemi, elektrikli ön koltuk, elektrikli arka koltuk
6	7,5	Eğim ve teleskopik kontrol, far anahtarı, silecek ve yıkayıcı anahtarı, sinyal anahtarı
7	10	Konfor lambaları, dış lambalar, ateşleme anahtarı lambası, saat, göstergeler ve sayaçlar, iç aydınlatma, kişisel lambalar
8	7,5	Göstergeler ve sayaçlar, araç denge kontrol sistemi, aydınlatmalı giriş, TEL
9	10	Serinletici koltuk
10	5	2000-2003: Far seviye kontrol sistemi
	Reklam
7,5	2003-2006: Far seviye kontrol sistemi, adaptif ön aydınlatma sistemi (AFS)
11	7,5	Yağmur sensörü, iklimlendirme sistemi, açılır tavan, bilgi ekranı, saat
12	15	koltuk ısıtma, koltuk iklimlendirme sistemi
13	7,5	İklimlendirme sistemi, ses sistemi, saat, bilgi ekranı, aydınlatmalı giriş sistemi
14	15	Ön çakmak
15	–	–
16	7,5	Ses sistemi
17	25	2000-2003: Açılır tavan
	20	2003-2006:
		LHD: elektrikli kapı kilidi sistemi, elektrikli pencere, otomatik kapama sistemi, kapı konfor aydınlatması
	20	2003-2006:
		RHD: elektrikli kapı kilidi sistemi, elektrikli pencere, otomatik kapama sistemi, kapı konfor aydınlatması
18	25	Güçle çalışan kapı kilidi sistemi, güçle çalışan dikiz aynası kontrol sistemi, dış dikiz aynası nem alma, otomatik kapama sistemi, kapı tavan aydınlatması, elektrikli pencereler
19	7,5	LHD: ses sistemi, navigasyon sistemi
20	5	emniyet kemerleri, kemer tokası aydınlatması ,
21	30	2000-2003:
		LHD: ses sistemi
	30	2000-2003:
		RHD: elektrikli koltuk sistemi
	20	2003-2006:
		LHD: elektrikli kapı kilidi sistemi, elektrikli pencere, otomatik kapama sistemi, kapı konfor aydınlatması
	20	2003-2006:
		Reklam
RHD: elektrikli kapı kilidi sistemi, elektrikli pencere, otomatik kapama sistemi, kapı konfor aydınlatması
22	25	Güçle çalışan kapı kilidi sistemi, otomatik kapama sistemi, güçle çalışan dikiz aynası kontrol sistemi, dış dikiz aynası nem alma, kapı tavan aydınlatması, elektrikli pencereler
Röle
R1	Aksesuarlar (P-ACC)
R2	Ateşleme (P-IG1)

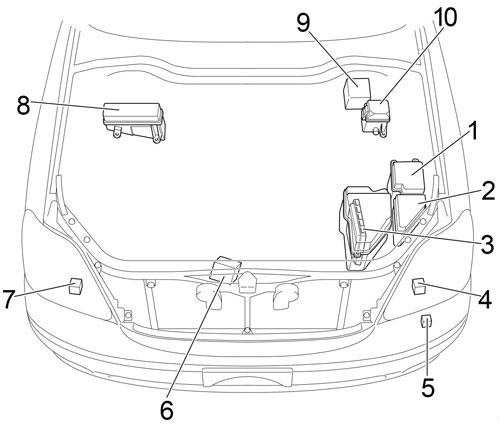

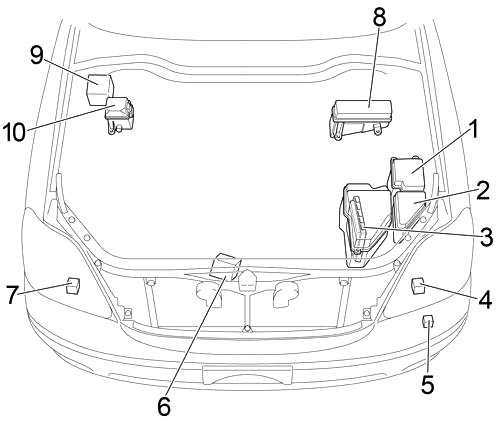

Motor

Sol direksiyon

Sağ direksiyon

1. Sigorta kutusu
2. Röle kutusu 1
3. Motor ve ECU ECT
4. Sol far ECU kontrolü
5. Far temizleme kontrol rölesi
6. ECU soğutucu fanı
7. Sağ far ECU kontrolü
8. Sigorta bloğu
9. 2003-2006: Aktüatörlü çekiş kontrol ECU
10. Röle kutusu 2

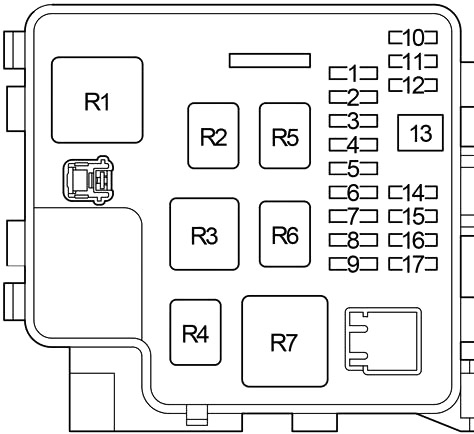

Motor sigorta kutusu şeması

Numara	Ampere [A]	Açıklama
1	15	Sağ far (düşük ışık)
2	15	Sol far (düşük ışık)
3	7,5	Çok noktalı/sıralı yakıt enjeksiyon sistemi
4	7,5	Çok noktalı/sıralı yakıt enjeksiyon sistemi
5	10	Çok noktalı/sıralı yakıt enjeksiyon sistemi
6	7,5	Çok noktalı/sıralı yakıt enjeksiyon sistemi
7	7,5	Elektrikli soğutma fanı, far temizleme, şarj sistemi, başlatma sistemi, arka cam nem alma
8	7,5	İklimlendirme sistemi
9	30	Ön silecek
10	15	Sis farları
11	20	Ön cam yıkayıcı
12	7,5	Arka lambalar, konum lambaları, yan lambalar
13	30	Far temizleme
14	30	2000-2003: Çok noktalı/sıralı yakıt enjeksiyon sistemi
	25	2003-2006: Çok noktalı/sıralı yakıt enjeksiyon sistemi
	20	2004-2006: Çok noktalı/sıralı yakıt enjeksiyon sistemi
15	10	Korna
16	10	Çok noktalı/sıralı yakıt enjeksiyon sistemi
17	20	Farlar (yüksek ışık)
Röle
R1	Ateşleme (IG1)
R2	Devre açma (yakıt pompası (C/OPN))
R3	Yakıt pompası (F/PMP)
R4	Ateşleme (IG2)
Reklam
R5	Klima kompresör kavraması (A/C COMP)
R6	Motor kontrol ünitesi (MAIN EFI)
R7	Farlar (HEAD LP)

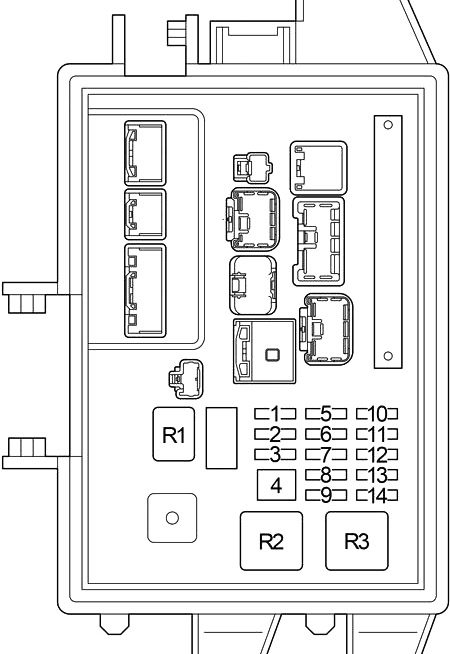

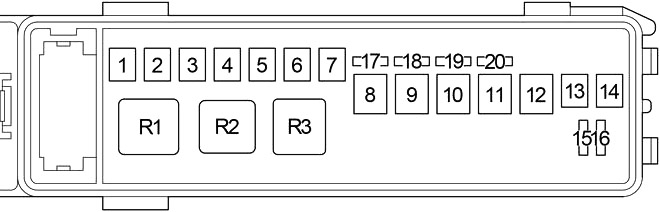

Sigorta bloğu

Numara	A	Açıklama
1	50	2000-2003: “Sağ koltuk”, “Sol koltuk”, “S/ROOF”, “AMP”, “RR IG”, “RR ECU-B”, “PP/koltuk”, “RR S/HTR”, “RR S/SHADE”, “RR A/C”, “RR ACC”, “FUEL OPN” ve “LCE LP” içindeki tüm bileşenler, arka lambalar ve fren lambaları
		2003-2006:
		200W fan: “Sağ koltuk”, “Sol koltuk”, “S/ROOF”, “AMP”, “RR IG”, “RR ECU-B”, “PP/koltuk”, “RR S/HTR”, “RR S/SHADE”, “RR A/C”, “RR ACC”, “FUEL OPN” ve “LCE LP” içindeki tüm bileşenler, arka lambalar ve fren lambaları
2	40	2000-2003: Araç denge kontrol sistemi
	50	2003-2006: Araç denge kontrol sistemi
3	50	İklimlendirme sistemi
4	40	2000-2003: Araç denge kontrol sistemi
	30	2003-2006: Araç denge kontrol sistemi
5	40	Arka cam nem alma
6	40	Elektronik olarak modüle edilmiş hava süspansiyonu sistemi
7	50	2000-2003: İklimlendirme sistemi
		2003-2006:
		100 W fan: iklimlendirme sistemi
8	60	“FR MGŁA”, “OGON”, “PODKŁADKA”, “FR IG”, “WIP”, “H-LP CRN” ve “A/C IG” içindeki tüm bileşenler
9	80	200 W fan: iklimlendirme sistemi
	60	2003-2006:
		100W fan: “Sağ koltuk”, “Sol koltuk”, “S/ROOF”, “AMP”, “RR IG”, “RR ECU-B”, “PP/koltuk”, “RR S/HTR”, “RR S/SHADE”, “RR A/C”, “RR ACC”, “FUEL OPN” ve “LCE LP” içindeki tüm bileşenler, arka lambalar ve fren lambaları
10	80	“TI&TE”, “DP/koltuk”, “A/C”, “OBD”, “STOP”, “AM1”, “MPX-IG”, “ABS-IG”, “GAUGE”, “AIRSUS”, “DS/HTR”, “GÜVENLİK”, “PANAL”, “DB/ANC”, “GÜÇ KAYNAĞI PRİZİ”, “D-CIG”, “D RR-IG” ve “D-ACC” içindeki tüm bileşenler
11	140	Şarj sistemi
12	80	“RR DOOR RH”, “RR DOOR LH”, “D DOOR”, “H-LP LVL”, “P DOOR”, “PS/HTR”, “P-IG”, “P-ACC”, “PB/ANC”, “P-CIG”, “TEL” ve “P RR-IG” içindeki tüm bileşenler
13	30	“RADIO №1”, “AM2”, “HAZ” ve “STR LOCK” içindeki tüm bileşenler
14	30	2000-2003: Başlatma sistemi
	30	2003-2006: Başlatma sistemi
15	20	“KAPAK”, “MPX-B1” ve “MPS-B3” içindeki tüm bileşenler
Reklam
16	5	Şarj sistemi
17	–	Yedek sigorta
18	–	Yedek sigorta
19	–	Yedek sigorta
20	–	Yedek sigorta
Röle
R1	Başlatma
R2	Elektronik olarak modüle edilmiş hava süspansiyonu sistemi (AIR SUS)
R3	Elektrikli soğutma fanı (FAN)

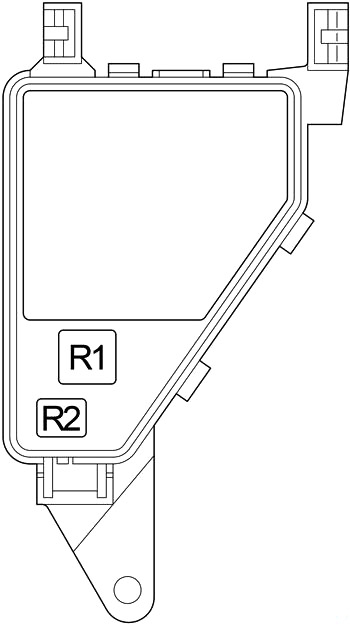

Röle kutusu 1

Numara	Röle
R1	Arka cam nem alma (DEFOG)
R2	–

Röle kutusu 2

2000-2003

2003-2006

Numara	Ampere [A]	Açıklama
1	7,5	2000-2003: Araç denge kontrol sistemi
Röle
R1	–
R2	(ABS MTR)
R3	(SOL ABS)

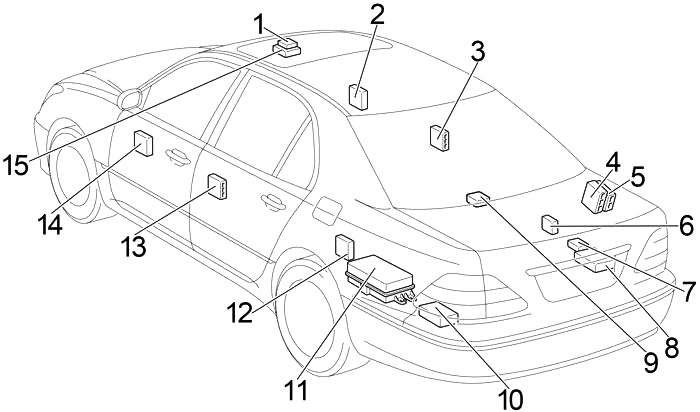

Bagaj

1. ECU ve açılır tavan kontrolü
2. LHD: Ön yolcu kapısı ECU
   RHD: Sürücü kapısı ECU
3. Sağ arka kapı ECU
4. Stereo amplifikatör
5. 2003-2006: ECU kamera
6. 2003-2006: İklimlendirme amplifikatörü
7. Stereo alıcı
8. Navigasyon ECU
9. Güneşlik kontrol rölesi
10. 2000-2004: Telefon verici ve hoparlör rölesi
    2004-2006: Emniyet kemeri kontrol ECU
11. Sigorta kutusu
12. Mesafe sonar ECU
13. Sol arka kapı ECU
14. LHD: Sürücü kapısı ECU
    RHD: Ön yolcu kapısı ECU
15. Bağlantı bloğu



Bagaj sigorta kutusu şeması

Bagajın sol tarafındaki kaplamayı çıkarın ve kapağı açın.

Numara	Ampere [A]	Açıklama
1	7,5	Lexus park yardım sistemi, elektronik olarak modüle edilmiş hava süspansiyonu sistemi, hırsızlık önleyici sistem, TEL
2	7,5	Ses sistemi, TEL
3	7,5	Arka iklimlendirme sistemi, hırsızlık önleyici sistem, bagaj lambası, arka koltuk serinletme
4	–	–
5	7,5	Arka iklimlendirme sistemi, hava temizleme
6	20	2000-2003: koltuk ısıtma
	30	2003-2006: koltuk ısıtma, koltuk iklimlendirme sistemi
7	15	Güneşlik
8	7,5	Plaka aydınlatması
9	20	2000-2003: Elektrikli kapı kilidi sistemi, elektrikli pencereler, otomatik kapama sistemi, kapı konfor aydınlatması
	30	2003-2006: Açılır tavan
10	10	Yakıt açma sistemi, bagaj kapağı kapama sistemi
11	20	2000-2003: Elektrikli kapı kilidi sistemi, elektrikli pencereler, otomatik kapama sistemi, kapı konfor aydınlatması
	30	2003-2006:
		LHD: ses sistemi
	30	2003-2006:
		RHD: elektrikli koltuk sistemi
12	30	LHD: Elektrikli koltuk sistemi
13	30	Elektrikli koltuk sistemi
14	30	Elektrikli koltuk sistemi
Röle
R1	Aksesuarlar (L-ACC)
R2	Ateşleme (L-IG1)
R2	Güneşlik (RR S/SHADE)
