Sigorta ve Röle Şeması – Lexus RX 300 (XU10)

Yeni araçlarla ilgili yıllar:

1999, 2000, 2001, 2002, 2003.

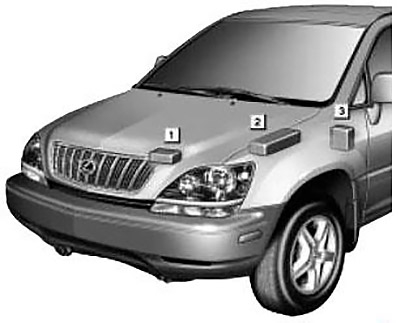

Konum

1. Motor bölmesi sigorta kutusu #1
2. Motor bölmesi sigorta kutusu #2
3. Sürücü tarafı gösterge paneli

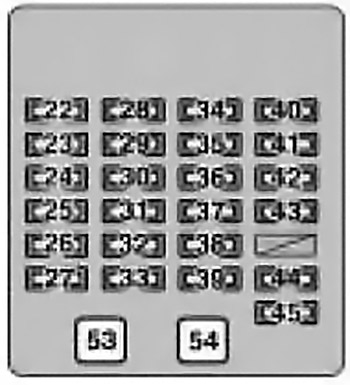

Yolcu bölmesindeki sigorta kutusunun şeması

Sigorta kutusu direksiyon kolonunun solundaki kapağın arkasındadır.

Numara	Sigorta	Amper [A]	Açıklama
22	IGN	7,5	SRS sistemi, çok noktadan yakıt enjeksiyonu/ardışık çok noktadan enjeksiyon;
23	RADIO №2	7,5	Ses sistemi, çoklu bilgisayar
24	CIG	15	Ateşleyici, dış dikiz aynaları, elektrikli kapı kilit sistemi
25	ARKA KAPI	20	Arka kapı kilidi, arka elektrikli pencere
Reklam
26	GÜÇ ÇIKIŞI	15	Elektrik prizleri
27	ÖN SİNYAL	15	Sis farları
28	SRS-IG	15	SRS sistemi
29	ECU-IG	15	Telefon, iç dikiz aynası, fren kilit önleme sistemi, çekiş kontrol sistemi, çok fonksiyonlu ekran
30	SİLECEK	25	Silecekler
31	ÖN KAPI	20	Ön kapı kilidi, ön elektrikli pencere
32	ÖN P	20	Ön kapı kilidi, ön elektrikli pencere
33	TAVAN	20	Açılır tavan
34	ISITICI	15	İklimlendirme sistemi
35	GÖSTERGE	7,5	Çoklu bilgisayar, servis hatırlatıcı göstergeleri
36	PR WIP	15	Arka silecek
37	FREN	20	Fren lambaları, yüksek dur lambası, kilit önleme sistemi, çekiş kontrol sistemi
38	OBD	7,5	Yerleşik teşhis sistemi
39	KOLTUK ISITMA	15	Koltuk ısıtma sistemi
40	MARŞ	7,5	Marş sistemi
41	SİLİCİ	10	1999: Silici
		20	2000-2003: Silici
42	RR FREN	7,5	Hiçbir devre yok
43	FR DEF	20	Arka cam ve dış dikiz aynası – buğulanma önleyici
44	KÜTÜK	10	Arka farlar, yan konum lambaları, plaka lambaları, park lambaları
Reklam
45	PANELLER	7,5	Gösterge paneli aydınlatması
53	AM1	40	Ateşleme sistemi
54	GÜÇ	30	Elektrikli koltuklar

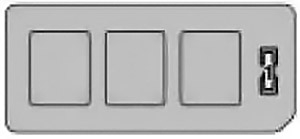

Motor bölmesi sigorta kutusu 1

Numara	Sigorta	Amper [A]	Açıklama
1	DRL	7,5	Gündüz farları sistemi

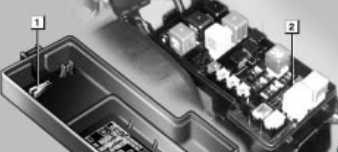

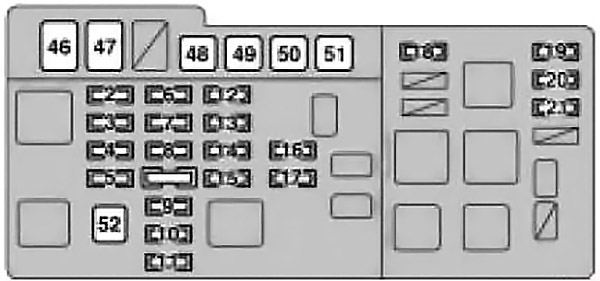

Motor bölmesi sigorta kutusu 2

1. Çıkarma aracı
2. Yedek sigorta

Numara	Sigorta	Amper [A]	Açıklama
2	TREYLER	20	Treyler lambaları
3	H-LP R DÜŞÜK	15	Sağ far (düşük far)
4	H-LP L DÜŞÜK	15	Sol far (düşük far)
5	ACİL	15	Acil sinyaller, yön göstergeleri
6	AM2	20	Marş sistemi
7	TEL	15	Telefon
8	FL KAPI	20	Güç kapısı kilit sistemi
9	YEDEK	7,5	Yedek sigorta
10	YEDEK	15	Yedek sigorta
Reklam
11	YEDEK	25	Yedek sigorta
12	ALT-S	7,5	Şarj sistemi
13	KORN	10	Hırsızlık önleme sistemi, kornalar
14	EFI	20	Çok noktadan enjeksiyon/ardışık çok noktadan enjeksiyon sistemi
15	KAPAK	10	İç aydınlatma, konuk lambaları, ayak lambaları, arka kişisel ışık, göstergeler ve ölçüm cihazları, birçok ekran
16	ECU-B	7,5	Çoklu bilgisayar
17	RAD №1	25	Ses sistemi
18	ABS 3	7,5	Tekerlek kilit önleme sistemi
19	H-LP R YÜKSEK	15	Sağ far (yüksek far)
20	H-LP L YÜKSEK	15	Sol far (yüksek far)
21	A/F ISITICI	25	Hava-yakıt oranı sensörü
46	ABS	60	Tekerlek kilit önleme sistemi
47	ALT	140	Şarj sistemi
48	RDI	40	Radyatör havalandırma sistemi
49	CDS	40	Radyatör havalandırma sistemi
50	DEF RR	Arka cam ve dış dikiz aynasının buğulanma önleyici
51	ISITICI	50	Fan
52	ANA	50	Marş sistemi
