Mazda BT-50 (2006-2011) – sigorta kutusu

İçindekiler

Mazda BT-50 – sigorta şeması

Üretim yılı: 2006, 2007, 2008, 2009, 2010 ve 2011.

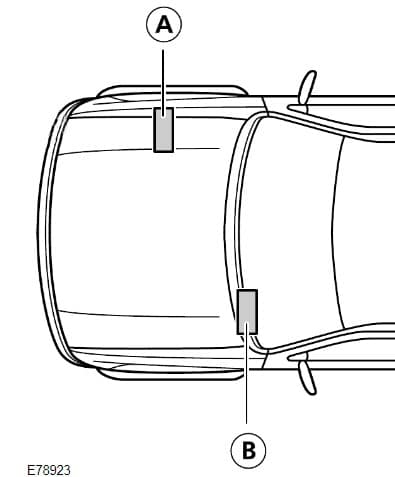

Bu modelde 2 ana sigorta ve röle kutusu bulunmaktadır: kabin içinde ve motor kaputunun altında.

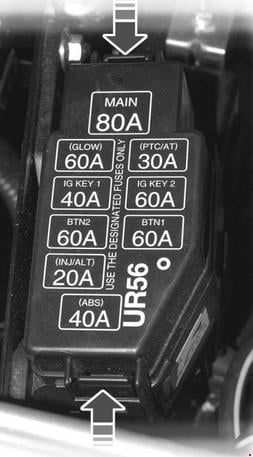

Sigorta kutusu bataryanın yakınında bulunmaktadır.

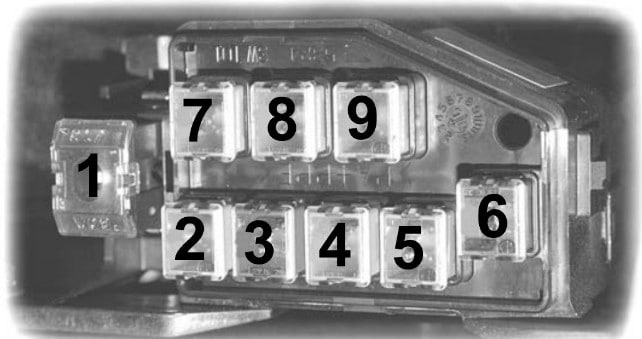

Açıklama

1	80A ANA – Tüm devrelerin korunması için
2	60A GLOW – Buji
3	40A IG KEY 1 – Motor yönetim sistemleri, gösterge paneli, ateşleme ve elektrikli cam kaldırıcılar
4	60A BTN – Ön farlar – Farlar
5	20A INJ / ALT – Enjektörler ve yakıt sistemi
Reklam
6	40A ABS – ABS elektrik motoru, uyarı lambaları, stop lambaları
7	30A PTC – Yakıt ısıtıcı, ek ısıtıcı
8	60A IG KEY 2 – İklimlendirme sistemi, silecekler ve ön cam yıkayıcı
9	60A BTN 1 – İklimlendirme sistemi, ısıtmalı arka cam veya merkezi kilit veya ABS 1 elektrik valfi veya elektrikli cam kaldırıcılar veya arka konum lambaları veya sis farları

Sigorta kutusu, koruma panelinin arkasında, gösterge panelinin altında bulunmaktadır.

Açıklama

1	20A Ateşleme, ses sistemi, dış aynaların elektrikli ayarı, ek elektrik prizi
2	15A Isıtmalı koltuk
3	15A Silecekler ve ön cam yıkayıcı
4	10A İklimlendirme ve ABS rölesi
5	30A Merkezi kilit sistemi
6	30A Elektrikli cam kaldırıcılar
7	ABS elektrik valfi 20A
8	15A Stop lambaları ve kornalar
9	10A Acil durum lambaları
10	15A Gösterge paneli, geri vites lambaları, sinyal lambaları ve ön tekerlek hub’ının otomatik kilidi (RWF)
11	15A Motor yönetim sistemleri
12	5A Hız sabitleyici
13	10A İklimlendirme için elektromanyetik debriyaj
14	20A Isıtmalı arka cam
15	10A Arka sis lambası
16	15A Sağ far
Reklam
17	15A Sol ön far
18	15A Ön sis farları
19	10A Arka konum lambaları, ön konum lambaları, plaka aydınlatması;
20	15A İç lambalar ve uyarı lambaları
21	Yedek
22	30A Elektrikli cam kaldırıcılar

Röle genel şeması

Açıklama
