Mazda Tribute (2000-2011) – sigorta kutusu

Mazda Tribute – sigorta şeması

Üretim yılı: 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.

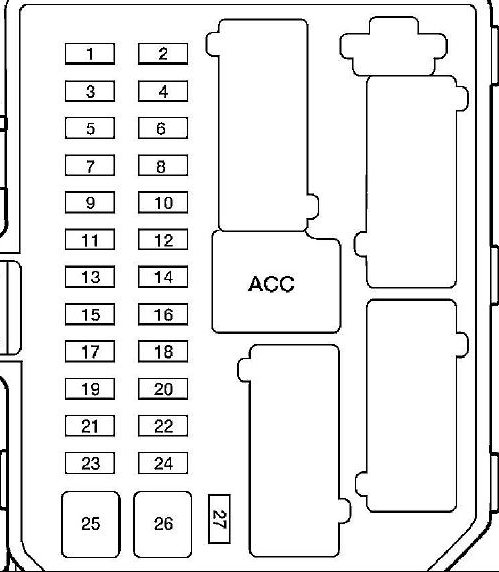

Yolcu bölmesindeki sigorta kutusu

Gösterge panelinin altında (gösterge panelinin alt kısmı), yolcu tarafında yer alır ve koruyucu bir kapakla korunur. Erişim sağlamak için, kapağın üzerindeki uygun açıklıktan düz bir tornavida ile kaldırmak yeterlidir.

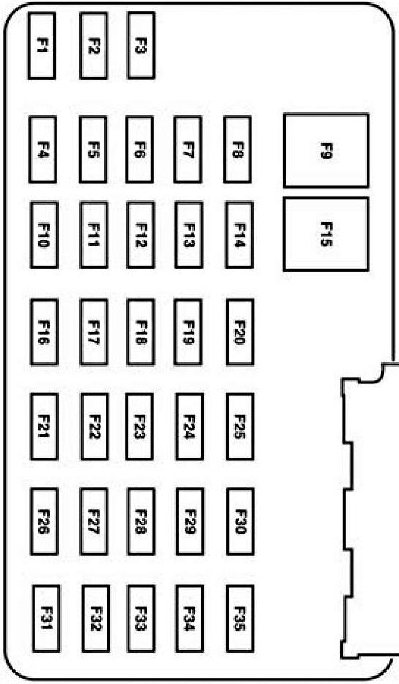

Tip 1

Açıklama

1	5A Yakıt buharı deposu elektrikli valfi
2	5A Fan rölesi, ısıtmalı arka cam
3	10A Arka kapı cam silecek motoru ve cam yıkayıcı motoru
4	10A 4WD kontrol ünitesi, gösterge paneli
5	5A ABS ve SRS kontrol ünitesi
Reklam
6	10A Acil durum lambaları, geri vites lambaları
7	10A Transponder sinyal amplifikatörü, SRS kontrol ünitesi
8	10A Gösterge paneli, vites seçici kilit rölesi
9	3A Motor ve otomatik şanzıman rölesi, fan rölesi, klima rölesi
10	20A Ön cam silecek motoru, ön cam yıkayıcı motoru, aralıklı silecek rölesi
11	10A Marş motoru rölesi, ateşleme anahtarı kilit elektromanyetik valfi
12	5A Radyo ve saat
13	Yedek
14	20A Çakmak
15	15A Boyutlar, farlar, römork elektrik sistemi rölesi
16	10A Gösterge paneli, elektrikli aynalar, elektrik kontrol ünitesi
17	15A Łukasz
18	5A Gösterge paneli ve anahtarların aydınlatması
19	Subwoofer 10A
20	15A Sinyal lambaları, yön göstergeleri, acil durum lambaları
21	10A Römork yan lambaları
22	15A yedek
23	15 / 20A sesli uyarı
24	15A Fren lambaları, ABS kontrol ünitesi, motor ve otomatik şanzıman kontrol ünitesi, otomatik şanzıman için elektromanyetik valfler
25	Elektrikli pencereler 30A
Reklam
26	30A Merkezi kilit, ECM, elektrikli ayarlanabilir koltuklar
27	10A Radyo, gösterge paneli, iç aydınlatma
ACC	Ek ekipman montajı için röle

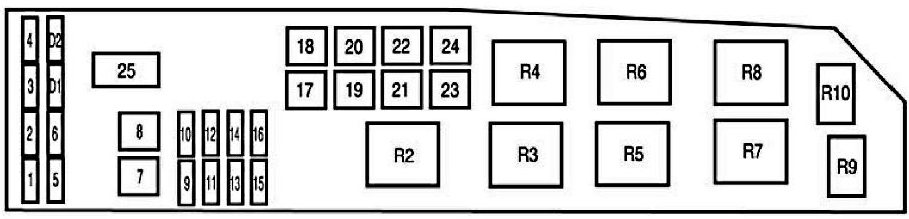

Tip 2

Açıklama

1	15A Römork lambaları
2	Radyo 5A (aydınlatma)
3	15A Ön ve arka konum lambaları
4	10A Ateşleme anahtarı
5	2A Otomatik şanzıman kontrol ünitesi rölesi, yakıt pompası rölesi, fan rölesi, no. 2 yüksek/düşük hız fanı
6	15A Ekstra fren lambaları, fren lambaları, motor ve otomatik şanzıman kontrol ünitesi, ABS, cruise control
7	Gösterge paneli 10A, OBD, radyo, elektrikli yan aynalar
8	15A Sis lambaları
9	30A Merkezi kilit, elektrikli ayarlanabilir koltuklar
10	15A Isıtmalı yan aynalar
11	15A Açılır tavan
12	Radyo 15A
Reklam
13	Yedek
14	Yedek
15	Elektrikli pencere motoru 30A
16	Subwoofer 15A
17	15A Farlar
18	AWD Sistemi 18A
19	15A Hırsızlık önleme sistemi
20	Sesli uyarı 20A
21	10A Arka kapı cam silecek motoru ve cam yıkayıcı motoru
22	10A İç dikiz aynası, gösterge paneli
23	Radyo 5A (güç)
24	Çakmak 20A
25	20A Ön cam yıkayıcı ve silecek motoru
26	Klima 5A
27	5A Cruise control anahtarı
28	10A Gösterge paneli
29	10A Geri vites lambaları
30	Yedek
31	Yedek
32	10A Vites seçici kilit rölesi
33	15A SRS kontrol ünitesi, ön yolcu hava yastığı devre dışı bırakma göstergesi, ön yolcu koltuğu sensörü
34	ABS ünitesi 5A, cruise control
Reklam
35	5A Isıtmalı koltuklar, dört tekerlekten çekiş

Röle

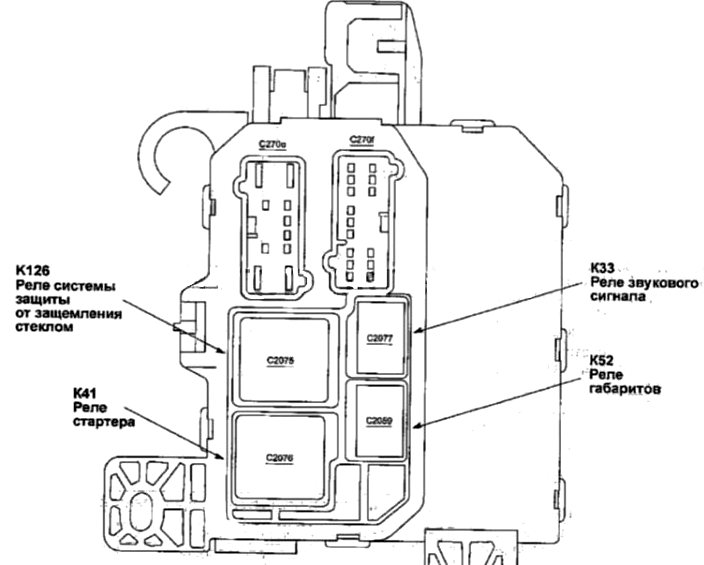

Cihazın arka kısmında aşağıdaki gibi röleler bulunabilir:

• Anti-blokaj rölesi
• Marş motoru rölesi
• Boyut rölesi
• Klima rölesi

Motor bölmesindeki sigorta kutusu

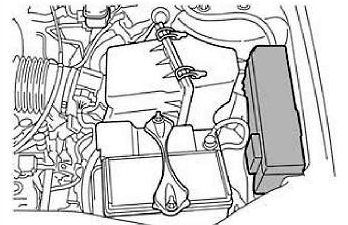

Sol tarafta, bataryanın yanında, koruyucu bir kapak altında yer alır. Arka kısımda sigorta ve rölelerin gerçek ataması yapılacaktır.

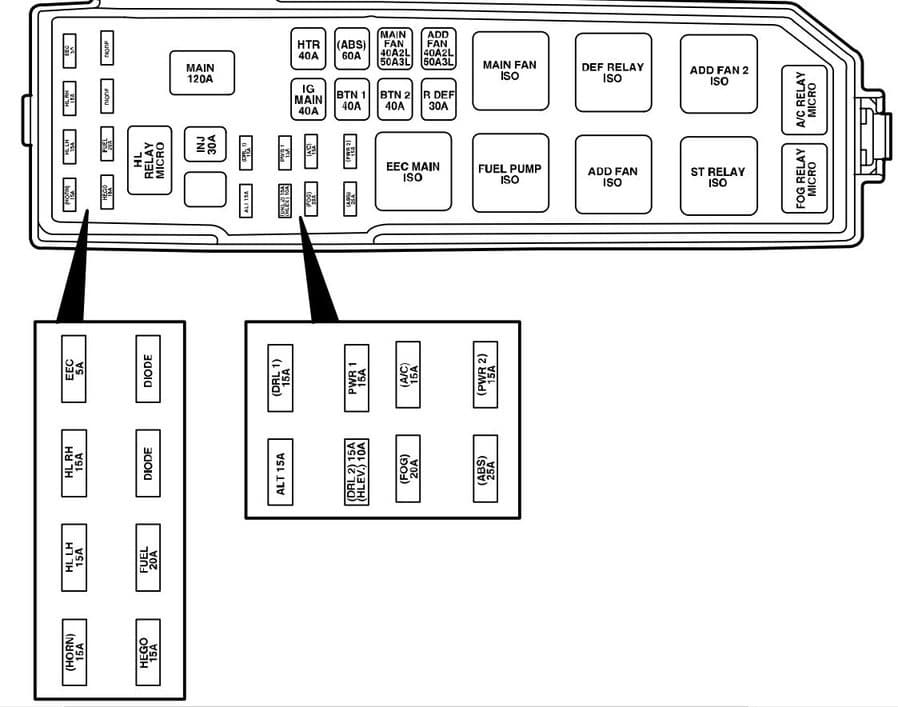

Tip 1

Açıklama

Horn	15A Klakson
H / LLH	15A Sol far
H / L RH	15A Sağ far
EWG	5A Motor yönetim sistemi
SOUTH	15A Yakıt enjeksiyon sistemi
FUEL	20A Yakıt pompası
DIODE	Diyot
DIODE	Diyot
H/L RELAY MICRO	Far rölesi
INJ	30A Motor yönetim sistemi, MAF sensörü, rölanti kontrol valfi
MAIN	Ana sigorta 120A
EVERYTHING	Jeneratör 15A
(DRL)	15A gündüz aydınlatma sistemi
(DRLZ)	15A gündüz aydınlatma kontrol ünitesi
(HLEV)	10A far açısı kontrolü
PWR1	15A Ek ekipman bağlantısı için priz
FOG	20A Sis lambaları
A/C	15A Klima kompresörü debriyajı
(SECTION)	Anti-blokaj sistemi 25A
PWR2	15A Ek ekipman bağlantısı için priz
MAIN IG	40A Marş motoru devresi
HTR	40A Fan motoru, fan motoru rölesi
BTN 1	40A Radyo, çakmak, gösterge paneli, elektrikli aynalar
(SECTION)	ABS pompa motoru 60A
BTN 2	40A Radyo, gösterge paneli, “cruise control”, elektrikli koltuk ayarı, klakson
MAIN FAN	Ana fan 40/50A
RDEF	30A Isıtmalı arka camlar
ADD FAN	40 / 50A Ek fan
EEC MAIN ISO	Motor kontrol rölesi
Reklam
FUEL PUMP ISO	Yakıt pompası rölesi
MAIN FAN ISO	Düşük hız fan rölesi (YF motoru) Yüksek hız fan rölesi no. 1 (AJ motoru)
ADD FAN ISO	Yüksek hız fan rölesi (YF motoru) Düşük hız fan rölesi (AJ motoru)
DEF RELAY ISO	Isıtmalı arka cam rölesi
ST RELAY ISO	Marş motoru rölesi
ADD FAN 2 ISO	Yüksek hız fan rölesi no. 2 (AJ motoru) Orta hız fan rölesi (YF motoru)
FOG RELAY MICRO	Sis lambaları rölesi
A/C RELAY MICRO	Klima kompresörü debriyaj rölesi

Tip 2

Açıklama

1	25A Gösterge paneli sigortası
2	Farlar 25A
3	25A Farlar, yön göstergeleri, iç aydınlatma, farlar
4	5A Ateşlemeden sonra bazı devrelerin güç kaynağının kapanma gecikmesi sistemi
5	Oksijen sensörü ısıtıcı 15A
6	Benzin pompası 20A
7	RUN / ACC rölesi 40A – Çakmak, ön ve arka cam silecekleri
8	30A Motor ve otomatik şanzıman kontrol ünitesi, enjektörler ve bobinler
9	Jeneratör 15A
10	30A Isıtmalı koltuklar
11	10A Motor ve otomatik şanzıman kontrol ünitesi
12	Ek ekipman bağlantısı için 20A priz
13	20A Sis lambaları (farlar/lambalar)
14	15A Klima kompresörünün elektromanyetik debriyajı, klima rölesi
15	Anti-blokaj sistemi 30A
16*	25A Gösterge paneli sigortası
17	50A Marş motoru devresi
18	Fan motoru 40A
19	40A Yardımcı röle – subwoofer, AWD sistemi, farlar
20	Anti-blokaj sistemi 60A
Reklam
21	40A Klakson, ekstra fren lambaları, gösterge paneli, merkezi kilit ve elektrikli koltuklar
22	Radyatör fanı 40/50A
23	40A Isıtmalı arka camlar, konum lambaları rölesi
24	40/50A Yüksek/düşük hız fanı
25	Dal
R2	Motor ve otomatik şanzıman kontrol ünitesi için röle
R3	Yakıt pompası rölesi
R4	Radyatör fanı rölesi
R5	Yüksek/düşük hız fan rölesi no. 1
R7	Marş motoru rölesi
R8	Yüksek/düşük hız fan rölesi no. 2
R9	Sis lambaları rölesi (farlar/lambalar)
R10	Klima rölesi
D1	Marş motoru diyotu
D2	Klima diyotu

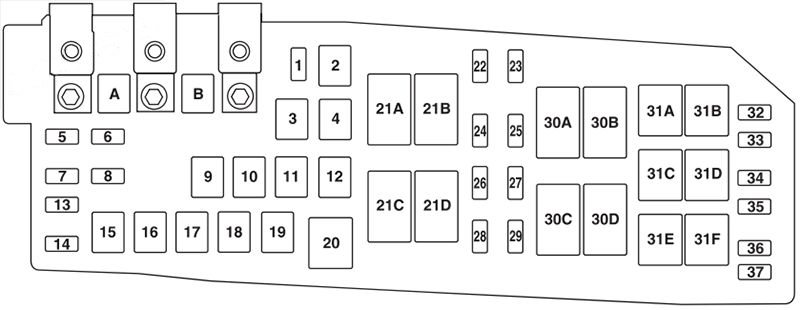

Tip 3

Açıklama

A	Elektronik direksiyon yardımı modülü 80A (EPAS)
B	125A Yolcu bölmesindeki sigorta paneli
1	15A Isıtmalı ayna
2	30A Arka ısıtıcı
3	20A Arka prizler (orta konsol)
4	Yedek
5	10A İtiş sistemi kontrol modülü (PCM) — güç yönetimi, PCM rölesi, depo havalandırma valfi
6	Jeneratör 15A
7	15A Açılır tavan
8	20A Römork konum lambaları
9	50A Anti-blokaj sistemi (ABS)
10	30A Ön cam silecekleri
11	Marş motoru 30A
12	Fan motoru 40A
13	Klima debriyajı 10A
14	15A Römork lambaları
15	Yedek
16	40A Soğutma fanı 1
17	40A Soğutma fanı 2
18	20A ABS
19	Elektrikli koltuklar 30A
20	Klima rölesi
21A	Nem alma rölesi
21B	Yakıt pompası rölesi
21C	Fan rölesi
21D	PCM rölesi
22	20A Yakıt pompası
23	15A Yakıt enjektörleri
24	Kullanılmıyor
25	5A ABS
26	15A Ateşleme bobinleri
27	İtiş sistemi bileşeni arıza göstergesi 10A
28	20A İtiş sistemi bileşeni arıza göstergesi
29	15A PCM
30A	Soğutma fanı 1 rölesi
30B	Marş motoru rölesi
30C	Ana soğutma fanı rölesi
30D	Soğutma fanı 2 rölesi
31A	Arka lamba rölesi
31B	Kullanılmıyor
31C	Sol dönüş için römork rölesi
31D	Sağ dönüş için römork rölesi
31E	Uyarı
31F	Kilit rölesi
32	Kullanılmıyor
33	Klima diyotu
34	Marş motoru diyotu
35	Başlatma/durdurma, geri vites lambaları, ısıtıcı arka rölesi
