Nissan Qashqai (J11) (2013-2020) – sigorta kutusu

İçindekiler

Nissan Qashqai (J11) – sigorta kutusu şeması

Üretim yılı: 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.

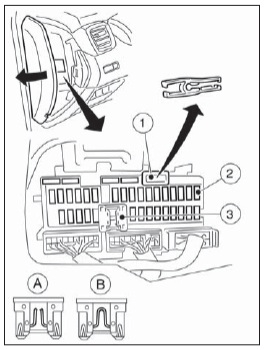

Nissan Qashqai (J11) sigara çakmağı (güç prizi) sigortası ön tarafta 15 (ön) ve 31 (arka) 15A sigortasıdır.

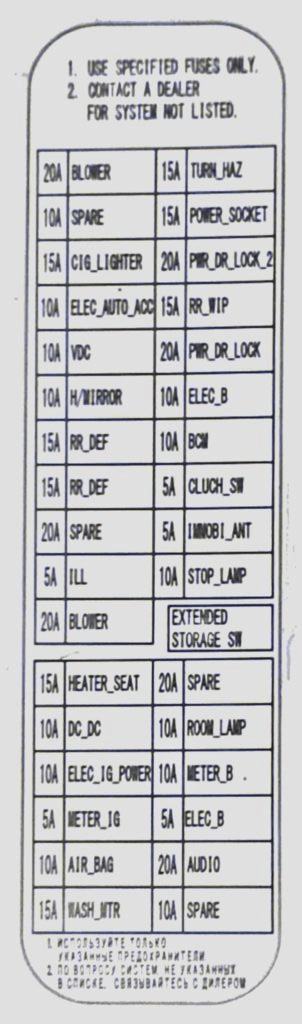

No	Açıklama
1	15A Conta
2	10A Hava yastığı
3	5A Gösterge paneli
4	10A Ateşleme sistemi
Reklam
5	10A VDC (stabilite kontrolü, denge kontrolü)
6	15A Isıtmalı koltuklar
7	20A Fan
8	5A Aydınlatma cihazları, düğmeler, torpido gözü
9	20A Yedek
10	15A Ayna ısıtması
11	15A Ayna ısıtması
12	10A Aynalar
13	10A Vites stabilite sistemi
14	10A Elektrikli cihazlar
15	15A Ön sigara çakmağı
16	10A Yedek
17	20A Fan
18	10A Yedek
19	20A Ses sistemi
20	5A Elektrik elemanları
21	10A Gösterge paneli
22	10A İç aydınlatma
23	20A Yedek
24	10A Dur işaretleri
Reklam
25	10A Immobilizer anteni
26	5A Anahtar, debriyaj sensörü
27	10A BMC
28	10A Elektrik elemanları
29	20A Kapı açma/kapama gücü
30	15A Fırçalar
31	15A Arka priza (sigara çakmağı)
32	15A Acil durum ışıkları, sinyal lambaları

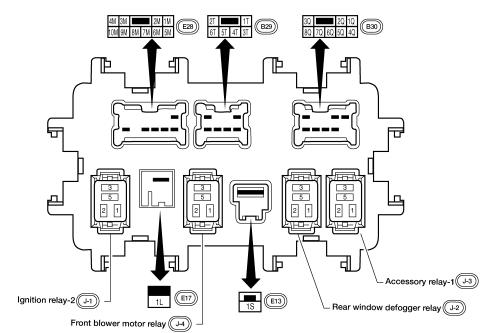

Tekil röle elemanları arka kısımda bulunmaktadır.

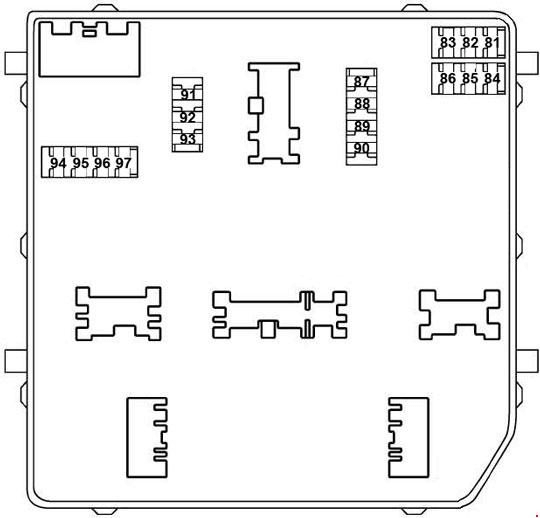

No	Açıklama
81	10A Motor kontrol ünitesi
82	15A Motor kontrol ünitesi
83	15A Gaz kelebeği; Motor kontrol ünitesi, ile Emme valfi (EVAP); MAF sensörü; Ateşleme bobinleri; Ana röle; Egzoz valfi; Emme valfi; Yüksek basınç pompası; Enjektörler; Motor bölmesindeki sigorta kutusu; Hava-yakıt oranı sensörü; Yakıt ısıtıcı; Yakıt içindeki su sensörü; Soğutma sıvısı bypass valfi.
84	10A Motor kontrol ünitesi; Emme manifold valfi; Egzoz supabı; Dağıtım valfi girişi; Dağıtım valfi.
85	15A Hava-yakıt oranı sensörü; Isıtmalı lambda sensörü; Turboşarj valfi; Motor kontrol ünitesi; Buji kontrol ünitesi.
86	15A Enjektörler; Ateşleme bobinleri; Sigorta kutusu.
Reklam
87	15A Klima kompresörü rölesi
88	Kullanılmıyor
89	Kullanılmıyor
90	30A Ön silecek rölesi; Ön silecek motoru.
91	20A Yakıt pompası rölesi
92	Kullanılmıyor
93	10A ECM; Şanzıman kontrol ünitesi; Şanzıman akış sensörü; Kaput altındaki sigorta kutusu; Nötr konum sensörü; Ana hız sensörü; İkincil hız sensörü; Hız sensörü; Geri viteste/nötr sensörü.
94	Kullanılmıyor
95	5A Direksiyon kilidi
96	10A Yeniden başlatma rölesi (start-stop)
97	10A Sağ ön far; Sol ön far; Kompresör; Şanzıman akış sensörü; Kaput altındaki sigorta kutusu; Nötr konum sensörü; Geri vites hız anahtarı; Geri viteste/nötr sensörü.

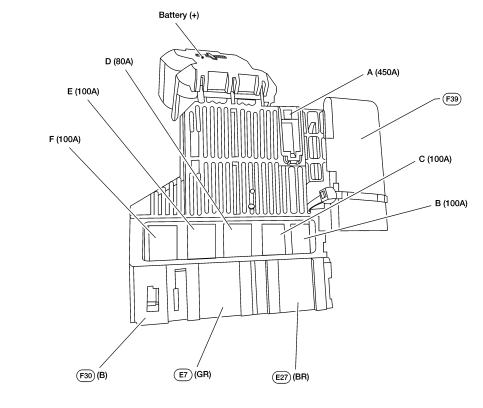

Akünün pozitif terminalinde bulunur.
