Nissan X-Trail T30 (2001-2007) – sigorta kutusu

Nissan X-Trail T30 – sigorta şeması

Üretim yılı: 2001, 2002, 2003, 2004, 2005, 2006 ve 2007.

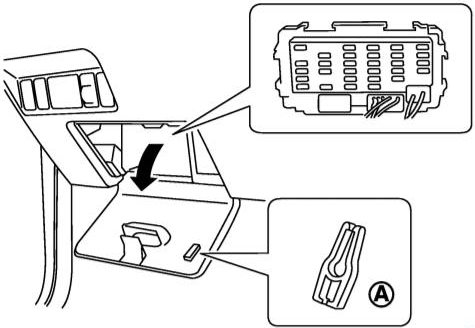

Yolcu bölmesi

Gösterge panelinin alt kısmında bulunur. Erişim için koruyucu kapağı açın.



Açıklama (tip 1)

1	10A yakıt pompası
2	10A sinyal lambaları
3	10A motor kontrol ünitesi
4	10A ses sistemi, navigasyon sistemi
5	10A diagnostik konektörü, şanzıman kontrol ünitesi, merkezi kilit, hırsızlık önleme sistemi, elektrikli cam kaldırıcılar, ısıtmalı arka cam, iç aydınlatma, açılır tavan, uyarı ve gösterge cihazları, navigasyon sistemi
6	20A ön silecek ve cam yıkayıcı
7	10A motor kontrol ünitesi, gündüz farları kontrol ünitesi
8	10A ABS/ESP, dört tekerlekten çekiş kontrol sistemi (4WD)
9	10A SRS
10	15A yakıt pompası, motor kontrol ünitesi
11	10A motor kontrol ünitesi, şanzıman kontrol ünitesi, ABS/ESP, dört tekerlekten çekiş kontrol sistemi (4WD), SRS, gösterge paneli, far yıkayıcılar/sprayler
12	10A şanzıman kontrol ünitesi, geri vites lambaları, navigasyon sistemi
13	10A motor kontrol ünitesi
14	10A ısıtmalı koltuklar
15	10A klima/ısıtıcı
16	10A arka silecek ve cam yıkayıcı
17	15A çakmak, ek güç konektörü
18	10A çakmak, ek güç konektörü
19	15A klima/ısıtıcı
20	10A ayna güç kaynağı
21	Kullanılmıyor
22	15A stop lambası anahtarı, şanzıman kontrol ünitesi, ABS, dört tekerlekten çekiş kontrol sistemi (4WD)
23	Çakmak 15A, aksesuar güç konektörü
24	15A klima/ısıtıcı
25	20A motor kontrol ünitesi, ısıtmalı arka cam
26	10A iç aydınlatma
27	10A ısıtmalı arka cam
28	10A motor kontrol ünitesi, şanzıman kontrol ünitesi, merkezi kilit, hırsızlık önleme sistemi, ısıtmalı arka cam, iç aydınlatma, açılır tavan, uyarı ve gösterge cihazları
S	Yedek sigortalar

Açıklama (tip 2)

1. Isıtmalı koltuk – ısıtmalı koltuklar
2. Sinyal lambası – sinyal lambası
3. Enjektör – QR motor enjektörleri, ECM
4. AUDIO – ses sistemi (güç geçişi imkanı ile)
5. Elektronik bileşenler – diagnostik konektör, X-Trail otomatik şanzıman kolu kilidi, cam kaldırıcı rölesi, ZAMAN KONTROL bloğu (merkezi kilit kontrolü, açılır tavan, iç aydınlatma gecikmesi, arka cam ısıtma vb.)
6. FR WIPER – ön silecek ve cam yıkayıcı
7. Başlatma sinyali – Başlatma sinyali, gündüz farları ve YD ECU (şu ana kadar) ve Nissan QR motorları Ağustos 2003’e kadar.
8. 4 WD ABS – ABS, ESP, 4WD kontrol ünitesine güç bağlama imkanı.
9. AIR BAG – hava yastığı
10. Yakıt pompası – yakıt pompası (QR motor), yakıt transfer pompası (YD dizel motor)
11.  Gösterge paneli, far yıkayıcı rölesi zamanlayıcı rölesi
12.  Geri vites lambası, otomatik şanzıman kontrol sistemi
13. Motor kontrolü – ısıtmalı lambda probu, fan röleleri, marş kilidi rölesi (otomatik şanzımanlı X-Trail)
14. Yedek
15. AIR CON – Klima, klima kompresörünü çalıştırmak için röle ve debriyaj
16. RR WIPER – arka cam yıkayıcı ürünü
17. Çakmak – çakmak
18. Çakmak CIG – çakmak rölesi
19. Fan motoru
20. Elektrikli aynalar
21. Yedek
22. Stop lambası, ABS, ESP, motor kontrol ünitesi için fren kontrol sinyali
23. Güç basıncı – Elektrik prizi (sürücü torpidosunda ve bagajda)
24. Fan motoru – iç ısıtma için fan motoru
25. Isıtmalı arka cam
26. İç aydınlatma lambaları, bagaj dahil, harita lambaları ve kapı aydınlatması
27. Isıtmalı aynalar
28. Elektronik bileşenler – sabit güç kaynağı gösterge paneli, zaman kontrolü, saat, klima, kapı uzaktan kumandası

Röle

Açıklama

• R1 – PTC rölesi
• R2 – elektrikli pencere rölesi
• R3 – marş rölesi
• R4 – ısıtıcı fan rölesi
• R5 – yardımcı röle

Ayrıca, bazı röleler sürücünün ayaklarının önündeki dikme üzerine yerleştirilebilir (R1 – ısıtmalı arka cam/aynalar, R2 – yakıt pompası rölesi)

Motor bölmesi

Düzen

1. Sigorta kutusu (akü yakınında)
2. Buji rölesi
3. ESP röle kutusu (sağdan direksiyonlu araçlar)
4. ESP röle kutusu (soldan direksiyonlu araçlar)
5. Röle blokları (ana ve ek)

Sigorta kutusu

1

2

Açıklama

A	100 / 120A Alternatör, motor bölmesindeki sigorta kutusu (sigortalar: no B’den G’ye, 39’dan 43’e)
b	40A merkezi kilit, elektrikli cam kaldırıcılar, açılır tavan, elektrikli koltuklar
C	40A soğutma fanı
D	40A soğutma fanı
E	30A far yıkayıcılar ve cam yıkayıcılar
F	60A bujiler
G	80A yolcu bölmesindeki sigorta kutusu
H	80A klima/ısıtma sistemi, yolcu bölmesindeki sigorta kutusu (sigortalar: no 18, 20, 23)
I	50A araç stabilite programı (ESP)
J	30A marş anahtarı
K	40A ABS
L	30/40A ABS, ESP (30A ile ESP, 40A ile ESP yok)
M	–
31	10A dış lambalar, far yıkayıcılar, uyarı ve gösterge cihazları
32	15A ses sistemi, navigasyon sistemi, telefon
33	10A motor kontrol ünitesi, hırsızlık önleme sistemi
34	10A jeneratör, hırsızlık önleme sistemi
35	15A sinyal lambaları
36	10A arka sis lambası
37	10A ABS, dört tekerlekten çekiş kontrol sistemi (4WD)
38	–
39	15A motor kontrol ünitesi
40	15A motor kontrol ünitesi, dış lambalar
41	15A dış lambalar, sis lambaları
42	15A sis lambaları
43	20A motor kontrol ünitesi, hırsızlık önleme sistemi

Röle kutusu

Açıklama

• R1 lamba rölesi
• R2 gündüz farları rölesi, sol (gündüz farları ile)
• R3 gündüz farları rölesi, sağ (gündüz farları ile)
• R4 arka sis lambası rölesi
• R5 ön sis lambası rölesi
• R6 marş kilidi rölesi (“P” / “N”)
• R7 A/C rölesi
• R8 kornanın rölesi
• R9 soğutma fanı 1 rölesi
• R10 kelebek kontrol rölesi
• R11 soğutma fanı 3 rölesi
• R12 4WD rölesi
• R13 soğutma fanı 2 rölesi
• R14 far yıkayıcı rölesi

Bazı modellerde, 14 numaralı röle yerine sigortalar bulunmaktadır: 10A – arka sis lambası, 15A – ısıtmalı arka cam (silecek bölgesi), 15A – motor kontrol ünitesi ve 20A – xenon far kontrol ünitesi.
